大口径摆动式回转柔性阀结构设计

项目分类:阀门 发布时间:2024-01-09 ID:719660
  • 大口径摆动式回转柔性阀结构设计

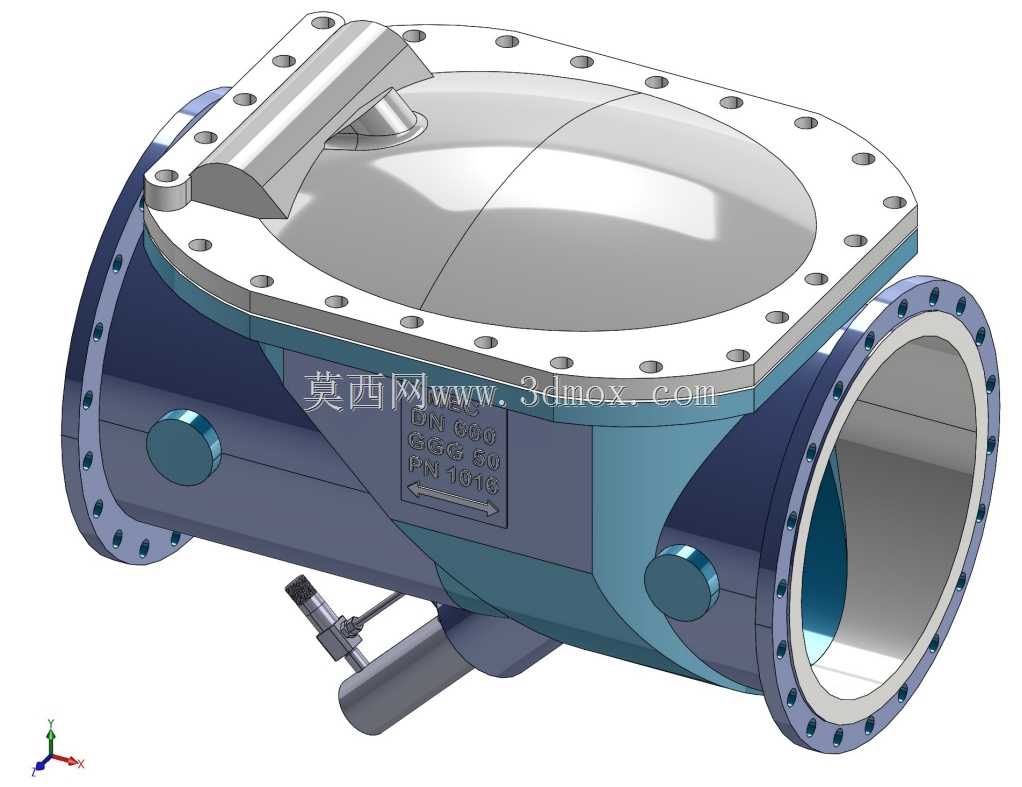

  这套三维结构针对大口径输水主管路中的通断与流量调节需求展开,阀体采用两侧直通法兰接口,整体沿管道轴线布置,可直接串接在泵站出水母管、灌区主干输水线、市政供水管网以及废水处理工艺管线中。现场安装时,两侧法兰与管道法兰同轴对接,法兰端面均布螺栓孔,孔位按标准节圆排布,装配阶段需先以定位销或对角预紧螺栓校正同轴度,再按对角顺序分次拧紧,避免单侧受力造成密封面偏斜。阀体顶部设置大面积检修法兰盖,盖板通过一圈螺栓与阀体上开口连接,日常维护时无需将整阀从管线中拆卸,即可打开上盖检查内部阀瓣、密封座及铰接部位,这一布局在地下管廊、泵站紧凑空间内尤其重要,能够显著缩短停机检修的作业时间。

  阀内核心截流件采用摆动式阀瓣结构,阀瓣绕阀体上部的铰接轴做弧线摆动,不同于传统闸板沿轴向升降的运动方式,阀瓣开启过程中逐渐偏离流道中心,全开状态下流通截面接近管道通径,流道内没有突出的节流台阶,介质通过时流向变化平缓,压损被控制在较低水平。在供水系统长距离输送工况下,较低的沿程与局部阻力意味着泵组长时间运行的能耗更稳定;在废水管线中,平缓流道也能减少纤维、悬浮物在阀腔内挂积的概率。阀瓣关闭时,其密封面与阀体内部阀座贴合,依靠驱动机构提供的压紧力形成密封,可阻断管路介质,用于检修段隔离、水泵出口止断以及工艺管线切换。

  从结构建模思路来看,阀体主体采用承压壳体造型,中部为容纳阀瓣摆动轨迹的扩大腔室,两侧逐渐过渡到圆形法兰接口,腔室轮廓在满足阀瓣运动包络的前提下尽量减少无效容积,既控制阀体自重,也避免介质在腔体内形成大面积滞流区。壳体外部在法兰根部、腔室转折处设置加强过渡圆角,用以分散承压时的应力集中;侧面保留的工艺凸台可作为压力检测、旁通连接或排水附件的接口位置,建模时凸台内部孔道与主腔室的贯通关系需要单独核对,防止出现壁厚不足或干涉。顶部阀盖与阀体结合面加工有连续密封面,装配后承担中腔压力边界,螺栓数量与间距结合口径和公称压力等级确定,保证盖板在全压工况下变形均匀。

  驱动与执行部分布置在阀体侧下方,外部连杆机构将执行件的直线或回转动作传递到阀瓣转轴,转轴穿过阀体处设置密封与支承结构,既要抵抗管内介质压力造成的轴向和径向载荷,又要保证摆动动作灵活。三维设计过程中需要重点校核阀瓣从全关到全开的完整运动包络,确认阀瓣边缘在任意角度都不与壳体内壁、顶部盖板以及密封座发生刮擦;同时核对连杆铰接点的行程关系,避免驱动件到达极限位置时阀瓣尚未完全开启或关闭。对于大口径阀门,阀瓣自身重量较大,铰接轴的支承跨距、轴套耐磨面以及键连接强度都需要结合水重、冲击载荷和频繁动作工况进行核算。

  安装边界方面,模型两侧法兰外径、螺栓孔数量、孔中心圆以及法兰厚度均按管路对接条件建立,设计选型时可据此核对管道中心高度、基础支墩位置和外围操作空间。阀体底部应设置可靠支承,不能让阀门重量全部由相邻管道承担;侧下方执行机构周围需预留手动操作、维护拆卸和保温施工空间。顶部检修盖上方应留出起吊和取盖空间,便于后期吊装阀瓣。若用于废水或含颗粒介质场合,阀座密封面应考虑耐磨与冲洗结构;若用于清水输送,则可重点优化流道表面连续性,进一步降低湍流噪声和压力损失。整体结构兼顾了大通径、低阻力、可在线检修和可靠密封等工程需求,适用于对管路连续性和维护便利性要求较高的流体输送系统。
