矿浆浓污介质刀闸阀结构设计

　　这套刀闸阀结构面向含固体颗粒、纤维、泥浆、矿浆、污水和纸浆等复杂介质的管路截断需求，建模时没有按普通清水闸阀的思路处理，而是把耐磨、防卡滞、易维护和短面宽安装作为核心约束。阀体下部采用圆形法兰通道，入口与出口同轴布置，流道在全开状态下接近直通，介质通过时阻力较小，颗粒和絮状纤维不易在阀腔内部形成大面积堆积。闸板为薄型刀板式结构，关闭过程中沿导轨向下切入介质，能够对沉积在通道底部的泥砂、灰渣和纤维层产生剪切作用，避免普通闸阀在脏污介质中因夹渣导致密封面无法贴合。

　　从现场布置角度看，这类阀门常用于选矿厂尾矿输送、污水处理厂进出水管线、造纸制浆管线、燃煤电厂灰渣系统以及化工含结晶物料管路。它的主要任务不是精细调节流量，而是在设备检修、管路切换、故障隔离时提供可靠截断。因此结构上强调全开时通道畅通、全关时密封压紧、半开位置尽量避免长期使用。实际选型时，若阀板长期处于节流状态，高速浆体会对闸板下缘和阀座密封面形成冲刷，模型中阀板厚度、导向间隙和密封压条位置都围绕截断工况进行布置。

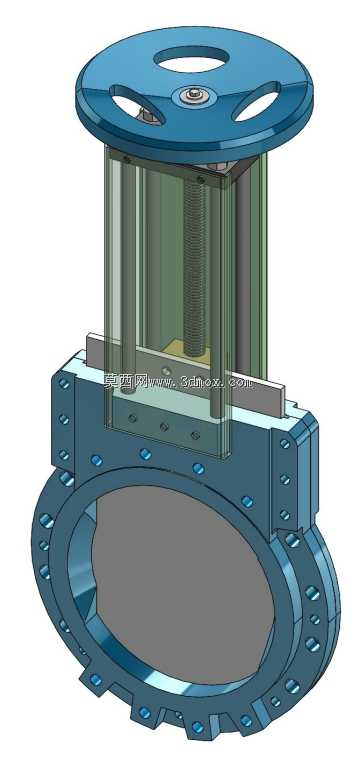

　　外形方面，下部阀体为双侧法兰连接结构，法兰周向均布螺栓孔，便于与管道法兰对中安装。法兰端面需要在装配中保留足够的扳手空间，尤其底部和侧向螺栓不能被基础梁、支吊架或相邻管件遮挡。阀体中部设置横向加强梁和侧向导引结构，闸板升降时由两侧导轨约束，避免受压差影响产生偏摆。上部阀盖区域采用框架式支撑，阀杆位于中心轴线上，通过手轮驱动螺母副旋转，将圆周运动转化为闸板的直线升降。顶部手轮直径较大，适合人工操作时获得足够扭矩，轮辐开孔既减轻重量，也便于在狭窄平台上抓握。

　　建模过程中，阀杆、闸板、阀体、阀座、压盖、导向块和法兰螺栓需要分别建立装配关系。阀杆与闸板连接位置应保留轴向定位和转动自由度，手轮旋转时阀杆不随闸板发生横向偏移。导轨与闸板之间采用小间隙配合，间隙过小会因泥砂进入而卡阻，间隙过大则会影响密封贴合，因此结构设计时常在导向区域预留冲洗或检修空间。阀座密封面布置在通道周边，关闭时闸板切入阀座，靠机构轴向力实现压紧；对于磨蚀性较强的工况，可在密封区域选用耐磨衬板或可更换阀座，从而降低后期维护成本。

　　安装边界上，阀门整体高度明显大于同口径普通蝶阀，顶部手轮上方需要预留操作和维护空间，阀杆抽出或检修时还应考虑上部安全距离。阀体下部法兰与管道中心标高应一致，法兰面平行度偏差过大会造成螺栓预紧不均，进而引起阀座偏磨。管道支吊架不宜把管路重量直接传递给阀体，尤其在大口径浆体管路中，阀门前后应设置可靠支撑，防止法兰连接处承受附加弯矩。若阀门安装在露天或潮湿环境，阀杆螺纹和驱动部位应考虑防尘、防腐和润滑结构；若介质具有结垢倾向，阀腔侧面应预留冲洗或清堵位置。

　　结构细节上，阀体外侧的加强筋并非单纯装饰，而是用于承受闸板关闭时的密封反力以及管道内压带来的局部应力。法兰颈部向阀体过渡处采用连续壁厚，避免应力集中在螺栓孔内侧。闸板下缘做成切削边形态，便于切断纸浆、污泥和矿渣中的缠绕物。阀体中腔与上部驱动区之间设置隔离和支承结构，既能减少脏污介质向上飞溅，也能为阀杆提供对中支撑。手轮下方的承重螺母需要承受启闭轴向力，其支撑面厚度和止转结构在三维装配中应重点检查干涉。

　　在工程应用中，刀闸阀的优势在于结构长度短、流道通畅、启闭行程明确、对脏污介质适应性好；局限在于调节性能有限，且密封副容易受到磨粒冲刷。建模和选型时应把口径、法兰标准、阀板行程、手轮操作高度、螺栓孔分布、阀杆方向以及检修空间一并校核。该三维结构完整表达了法兰阀体、刀型闸板、导向机构、阀杆传动和顶部手轮之间的装配关系，可用于阀门结构理解、成套管路布置、检修空间校验以及同类耐磨截断阀的方案参考。
