大口径法兰式蝶阀三维结构设计

　　这套蝶阀结构主要面向大口径工业管路的通断与流量调节场景，常见于市政给排水主管网、暖通空调循环水系统、化工流体输送管线以及环保水处理设备中。阀门采用双法兰对接形式，阀体两侧环形法兰沿圆周均布螺栓孔，安装时可直接与管路两端配对法兰通过螺栓紧固，法兰端面预留密封垫贴合平面，能够保证管路连接后的承压密封能力。

　　从实际使用功能来看，蝶阀依靠中部圆形蝶板绕阀杆轴线旋转完成启闭动作：阀杆转动至0度时，蝶板平面与管路流体流向垂直，阀门完全截断管路；阀杆转动至90度时，蝶板平面与流体流向平行，阀门完全开启，介质可沿阀体内腔直通流过。相较于同口径闸阀、截止阀，蝶阀的整体轴向长度更短，阀体占用管路安装空间更小，大口径工况下的自重与安装载荷优势十分明显，同时蝶板旋转启闭的行程短，配套执行器后可实现快速切断或连续调节开度，适配需要远程自控的流体系统。

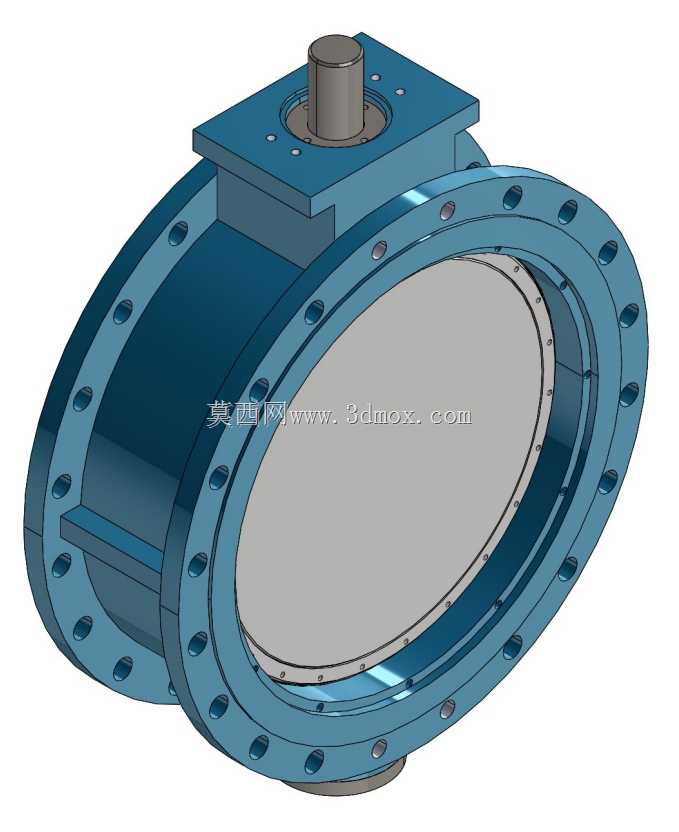

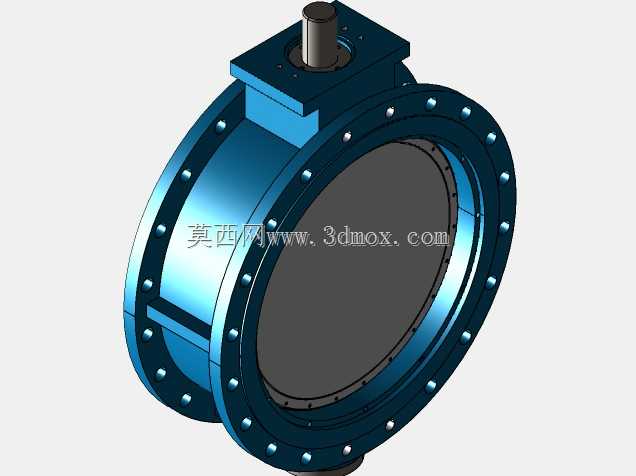

　　结构设计上，阀体采用圆筒形流道壳体，两侧向外延伸出带螺栓孔的连接法兰，壳体顶部设置凸起的阀杆安装支座，支座上方加工方形安装平台，平台预留装配孔位，既可以直接安装手动涡轮驱动装置，也可匹配气动、电动执行机构，满足不同自动化程度的现场需求。阀杆从顶部支座穿入阀腔，与中部蝶板的驱动端刚性连接，阀杆与阀体支座之间预留轴套安装位，可填充填料或配置密封轴承，避免阀杆转动过程中介质从转轴间隙向外泄漏。蝶板外缘设计环形密封配合面，可装配橡胶或金属密封圈，关闭状态下密封圈压紧阀体内腔的密封座，实现截断密封；流道内壁做圆滑过渡处理，全开状态下蝶板处于流道中心，介质绕流阻力小，压力损失低于传统截流类阀门。

　　安装边界方面，建模时已完整还原两侧法兰的外径、螺栓孔分布圆直径、孔径与孔位数量，阀体总轴向长度、顶部驱动平台的高度与安装孔间距均按工程装配逻辑搭建，管路设计人员可直接将该模型导入管线布置场景，核对阀门与周边管道、支架、驱动设备的空间干涉情况：顶部执行器安装后需要预留阀杆转动与设备检修的操作空间，两侧法兰对接时要留出螺栓穿装与紧固扳手的作业距离，阀体底部可根据管路承重需求配置支撑支座，避免大口径阀门自重长期加载在管道法兰上造成连接变形。

　　建模过程中对各配合部件做了独立结构拆分：阀体、蝶板、阀杆、顶部安装法兰、密封压边均为可编辑实体，设计人员可根据实际工况参数调整公称通径、法兰压力等级、密封材质对应的结构尺寸，比如低压给排水工况可减薄阀体壁厚、选用橡胶软密封结构，高温工业工况则可加大阀杆直径、采用金属硬密封配合面。整套结构完整还原了蝶阀从管道连接、驱动安装到启闭密封的全部工程细节，可直接用于设备选型校核、管路布局演示以及阀门类产品的结构参考设计。
