大口径三通旋塞式截断控制阀结构

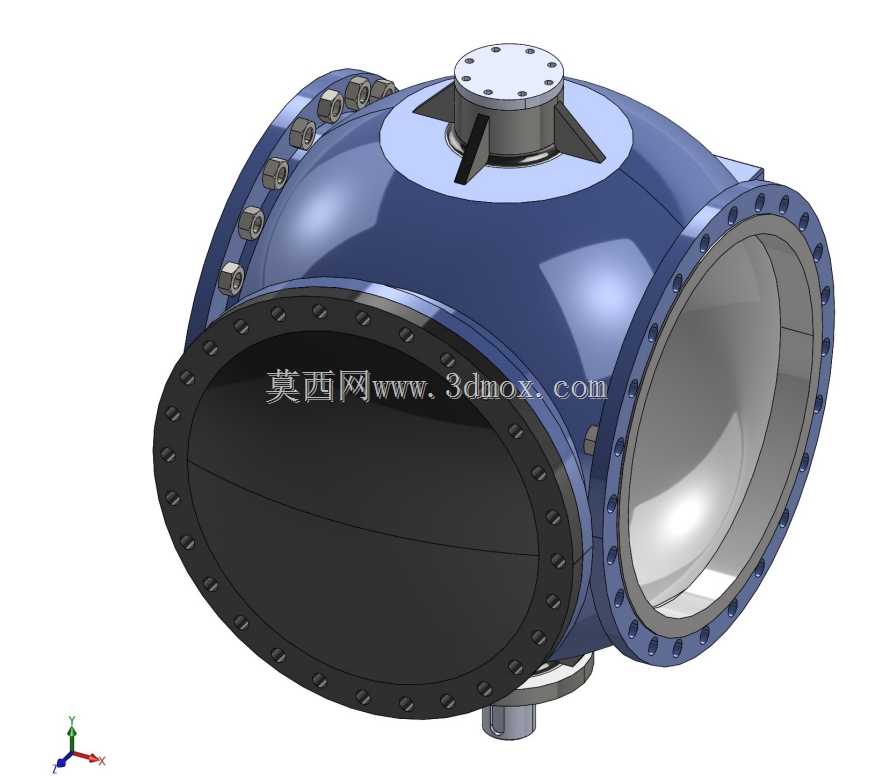

　　这套大口径三通旋塞阀结构面向工业管路系统中的介质截断、流向切换与检修隔离场景，常见于水处理主干管线、化工流体输送、循环水系统以及大流量工艺管网。阀体采用近似球形的承压腔体，能够在较大通径条件下均衡分散内压，降低局部应力集中；三个法兰接口分别承担入口、出口和旁通或检修端的连接任务，法兰端面上的螺栓孔按圆周均布，便于与同压力等级的管道法兰配对。

　　从实际用途看，该类阀门并不追求微小流量调节，而是依靠旋塞件在腔体内的转动实现通路全开、全关或流向转换。全开状态下，流道应尽量保持顺畅，减少突缩和急转弯，从而降低压损；关闭状态下，密封副需要承担介质压差，阻止内漏。模型中顶部设置驱动与支承结构，旋塞的启闭扭矩通过上部轴段传入，底部保留支承或定位结构，使阀芯在长期受压和反复转动时仍能保持同轴关系。

　　结构设计时，首先要确定的是通径、压力等级和法兰边界。大口径阀门的外形尺寸并非只由流道决定，法兰外径、螺栓分布圆、螺栓数量、端距以及顶部驱动装置高度都会影响现场布置。若管道支吊架间距较近，或阀门安装在泵房、管廊转角处，必须提前校核阀体球体与周边管道、保温层、操作平台之间的净空。顶部结构还需预留手轮、执行器或杠杆操作空间，侧面法兰则要保证螺栓能够穿装并具备扳手作业角度。

　　阀体壁厚围绕承压腔、法兰颈部和接口过渡区展开。球形腔体有利于承受内压，但在三向接口交汇处会出现复杂应力区，因此建模时不能简单用薄壁壳体代替实体过渡；法兰颈与腔体之间应保留平缓圆角，避免焊接或铸造缺陷在高应力区放大。端盖一侧采用密集螺栓连接，说明该位置承担检修密封或阀芯装配功能，端盖与阀体之间的密封面需要具备足够刚度，螺栓预紧后不应出现明显翘曲。

　　旋塞密封是产品功能的核心。与普通闸阀、蝶阀相比，旋塞阀的启闭动作更直接，密封面沿圆周配合，适合需要快速切断且介质中含有一定悬浮颗粒的工况。设计中要权衡密封比压与操作扭矩：密封余量过小，压差作用下容易渗漏；密封面压得过紧，又会造成转动阻力增大、磨损加快。对于大口径产品，通常需要在阀芯支承、密封面材料和润滑或补偿结构上同时处理，使低压时贴合、高压时不卡滞。

　　建模过程中，法兰孔、端盖螺栓和顶部压盖应按阵列关系建立，便于后续修改孔数或螺栓规格时同步更新。腔体内部不能只追求外观完整，旋塞转动空间、密封件安装槽、轴封位置和端部流道都应表达清楚，否则在出工程图或进行干涉检查时容易遗漏装配问题。尤其是顶部压盖、阀芯和底部支承之间存在同轴要求，轴向装配间隙需要在模型中预留，不能让零件在理论状态下互相顶死。

　　安装边界方面，阀门两端法兰承担管道载荷，除内压外，还要考虑管道热膨胀、自重、螺栓预紧和地震工况带来的附加力。三通结构使受力方向更复杂，选型时不能仅按公称通径匹配，还应结合介质温度、腐蚀性和压力波动确定材质与密封形式。若用于污水或含颗粒流体，流道下部应避免形成大面积滞流区，检修端盖的位置也应有利于清理积渣。

　　整体来看，该结构把承压腔体、法兰连接、旋塞启闭、端盖检修和顶部驱动集成在一个紧凑阀体中，适合大流量管线上需要可靠截断和流向转换的位置。三维设计阶段重点不在外观渲染，而在把流道连续性、密封配合、螺栓装配、操作空间和现场安装尺寸同时落实，使模型既能表达产品外形，也能支撑后续工程图、强度校核和制造装配。
