5mm转8mm绕线式铝制柔性联轴器

　　在小型传动系统的选型与结构布置中，两轴之间的对中偏差几乎无法完全消除。步进电机、伺服电机、编码器、小型丝杠、微型泵轴以及3D打印机、雕刻机、送料机构这类轻载设备，安装时受加工公差、装配间隙、机架变形和轴承游隙影响，主动轴与从动轴之间往往同时存在角向偏差、径向偏移和轴向窜动。若采用刚性联接，偏差会以附加载荷的形式直接作用在电机轴承、丝杠支撑座和被驱动件上，轻则造成转动阻力增大、温升异常、定位精度下降，重则导致轴颈疲劳断裂或轴承早期失效。这款孔径5mm与8mm组合的绕线式铝制柔性联轴器，正是针对这类轻载精密传动场景设计的中间联接元件。

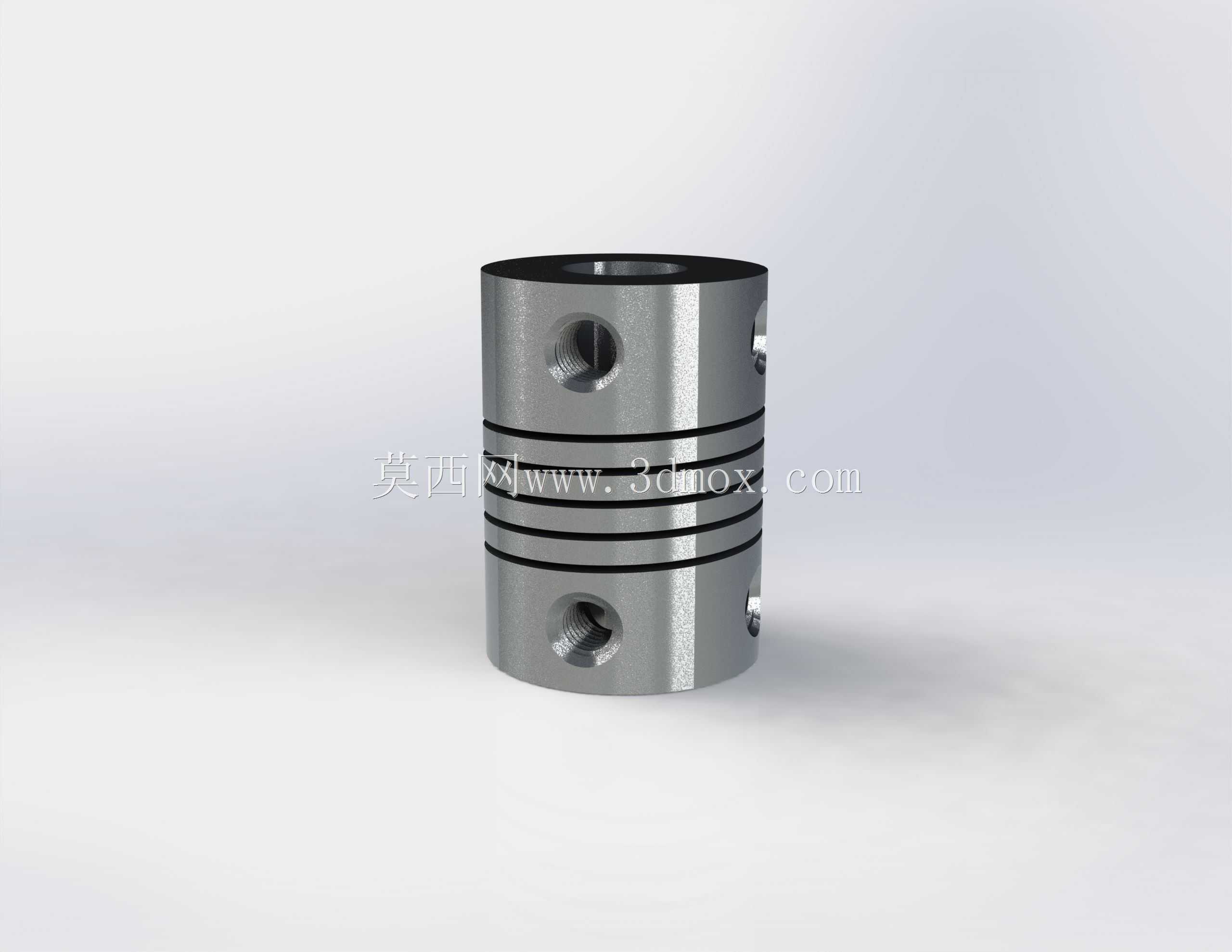

　　从结构形式看，它属于一体切削成型的螺旋切缝弹性联轴器，整体为圆柱套筒状，两端分别加工出与轴径匹配的光孔，一端适配5mm轴，另一端适配8mm轴。筒壁沿轴向加工出连续的螺旋状切缝，切缝将两端的夹持区域通过螺旋梁结构连为一体，没有装配拼接面，也没有额外的弹性体嵌件。这种结构的核心优势在于：扭矩通过铝合金本体和螺旋梁传递，螺旋段在受扭时产生可控的弹性变形，从而吸收两轴之间的不同轴度。与膜片式、波纹管式或梅花垫式联轴器相比，绕线式结构零背隙、转动惯量低、结构紧凑，且对三种偏差均有一定补偿能力，特别适合中小扭矩、高响应、频繁正反转的传动场合。

　　实际功能上，该联轴器主要承担三项任务。其一是传递旋转扭矩，将电机输出端的动力平稳传递到丝杠、光轴或负载轴；其二是补偿安装误差，螺旋切缝在径向可产生微小挠度，在角向可允许两轴存在小角度偏斜，在轴向还能容纳少量伸缩，从而避免强制对中带来的约束应力；其三是缓冲与减振，连续螺旋梁具有类似弹簧的柔顺特性，能够衰减电机启停、步进脉冲和负载波动引起的振动，提高进给系统的平稳性。需要注意的是，这类联轴器的补偿能力是以牺牲部分扭转刚度为代价的，螺旋圈数越多、切缝越宽，柔性越好，但扭转刚性越低，因此在高精度伺服进给场合需结合扭矩和带宽要求权衡。

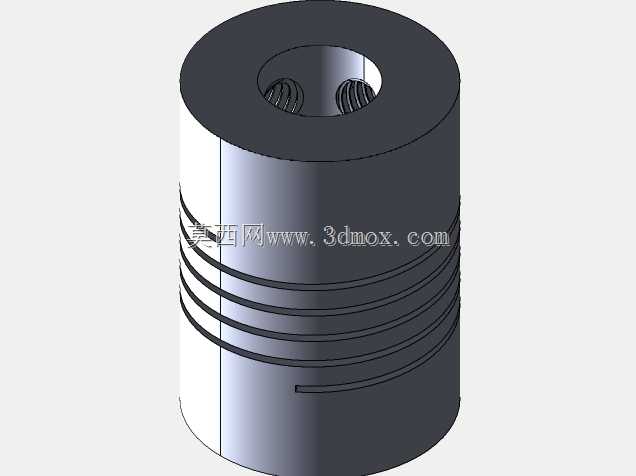

　　设计思路上，本体选用铝合金加工，主要考虑密度小、转动惯量低，有利于提升动态响应；同时铝件耐蚀性较好、表面质感均匀，适合桌面设备和仪器内部使用。两端孔壁侧面各设置紧定螺钉孔，安装时螺钉端头压在轴的平面或圆弧面上，实现周向固定。为提高夹持可靠性，工程应用中通常建议在轴端铣出小平面，使紧定螺钉端面贴合平面，避免长期正反转后松动。套筒外圆保持完整圆柱面，螺旋切缝在中段连续环绕，形成多条平行的螺旋弹性梁；切缝宽度、螺距和壁厚共同决定联轴器的刚度、允许偏差和额定扭矩。建模时需要重点还原切缝的螺旋扫掠路径、两端螺钉孔的位置、孔口倒角以及外圆与内孔的同轴关系。

　　安装边界方面，选型首先要确认两端轴径分别为5mm和8mm，并核算轴的插入深度。联轴器总长决定了两轴端之间的最小轴向空间，轴头插入后不能在套筒内部顶死，应预留适当间隙以容纳轴向窜动。外径尺寸则关系到径向安装空间，需保证联轴器外圆与机架、护罩、线缆等周边结构不发生干涉。紧定螺钉通常沿径向布置，装配时要预留扳手操作空间；若布置在狭窄腔体内，应在结构设计阶段核对螺钉拧紧角度。对中时虽允许一定偏差，但仍应尽量控制径向偏移和角向偏斜在合理范围内，偏差过大会显著增加螺旋梁的交变应力，降低疲劳寿命。

　　从应用场景看，这类联轴器常见于小型自动化设备的电机与丝杠联接、编码器与传动轴联接、计量泵与微型电机联接、3D打印机挤出与进给机构、激光雕刻机旋转轴、实验仪器及小型输送装置。它不适合大扭矩、重载或冲击强烈的主轴传动，而更适合轻载、高速、要求零背隙和柔顺补偿的场合。三维建模时应将其作为传动链中的独立标准件处理，装配中以两端内孔与轴配合、紧定螺钉压紧为约束关系，并在运动仿真中关注其柔性补偿对轴系受力的影响。整体结构虽小，却直接关系到传动平稳性、轴承寿命和定位精度，是精密轻载设备中不可忽视的基础联接部件。
