木材炉顶尖板匹配工装结构设计

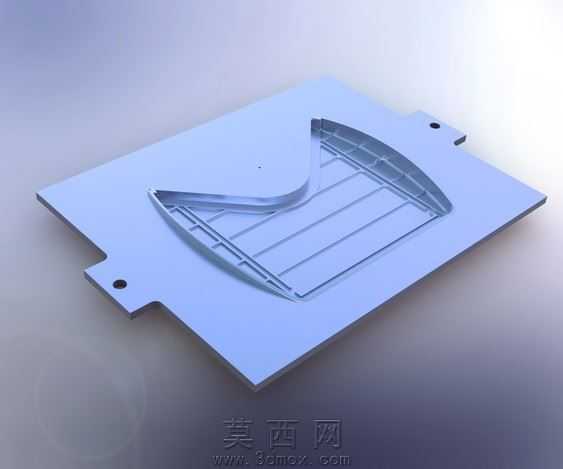

本作品为木材炉顶尖板匹配工装的三维设计成果，建模阶段采用参数化建模思路，先以基准平面定位工装基板的整体轮廓，基板采用带侧边定位凸耳的方形结构，四个方向的凸耳上预留安装定位孔，用于工装整体在加工工位上的快速装夹固定，保证工装使用时的位置精度。基板上的核心匹配型腔完全依照木材炉顶尖板的外形轮廓进行逆向拟合构建，型腔边缘设置连续的弧形贴合面，与顶尖板的弧形侧边完全契合，型腔内部预留对应顶尖板表面凸台、凹槽的仿形结构，同时在型腔周边排布对应工件安装孔位的避让槽，避免装夹时与工件结构产生干涉。建模过程中对所有配合面做了公差预留设计，保证工件放入后既能实现精准定位，又不会出现卡滞无法取放的问题。渲染阶段采用金属哑光材质模拟工装的实际加工质感，基板表面做了细微的磨砂纹理处理，还原金属板材经铣削加工后的真实表面状态，型腔边缘做了轻微的倒角高光处理，突出加工面的精度特征，场景采用柔和的漫反射打光，清晰展现工装的结构层次与配合关系，避免强反光遮挡结构细节。材质设置上区分了基板基材与型腔配合面的质感差异，配合面做了更细腻的材质表现，体现其作为定位工作面的加工精度要求。结构设计上充分考虑工装的使用场景，整体采用一体化板式结构，没有多余的冗余部件，既保证了工装的结构刚性，又降低了加工制造成本，侧边的凸耳结构不仅用于工装自身的固定，还可作为工件取放时的受力点位，方便操作人员快速完成工件的装夹与拆卸。型腔内部的定位凸筋与工件表面的定位槽一一对应，可实现工件的快速防呆定位，无需额外调整即可保证工件的装夹位置精度，适配木材炉顶尖板的批量加工匹配工序，能有效提升工件装配或加工时的定位效率，降低人工对位的误差。
