家用前置阻垢聚磷酸盐滤水器结构

　　该滤水器主要用于住宅入户水管、小型循环水系统、换热设备前端以及设备冷却水路中，核心作用不是替代精密净水滤芯，而是在水流经过管路前投放聚磷酸盐类阻垢介质，减缓钙镁离子在管道、阀门、热交换表面和喷嘴处结垢。实际布置时，它通常安装在水表后、支路设备前或需要保护的小型用水设备入口处，便于在不拆动主管道的情况下观察耗材状态并进行维护。

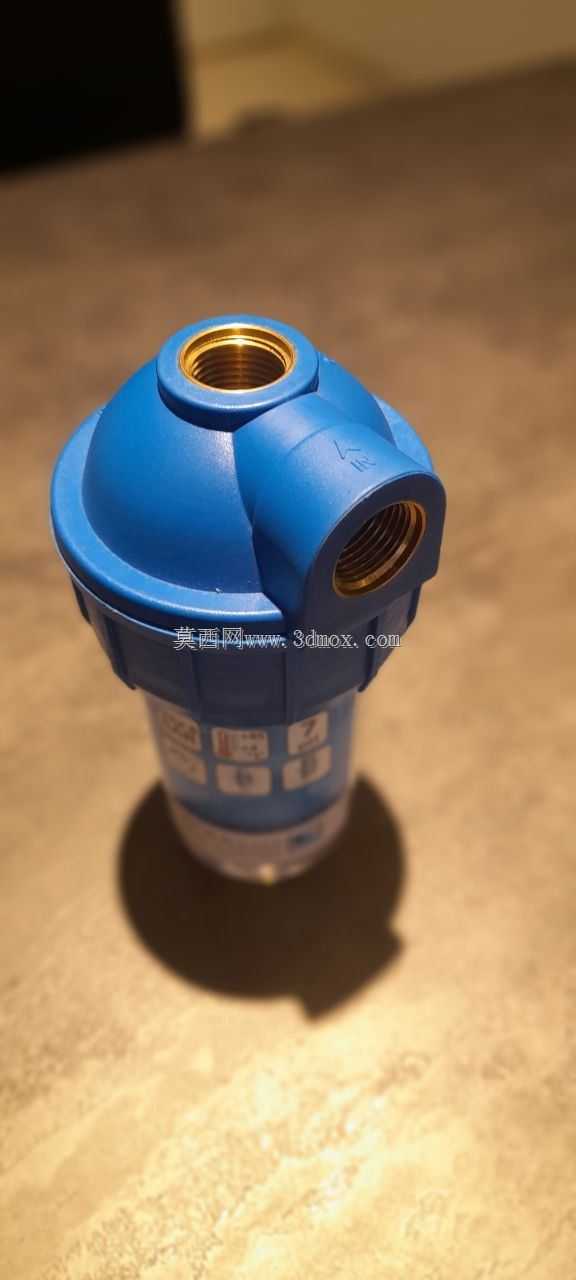

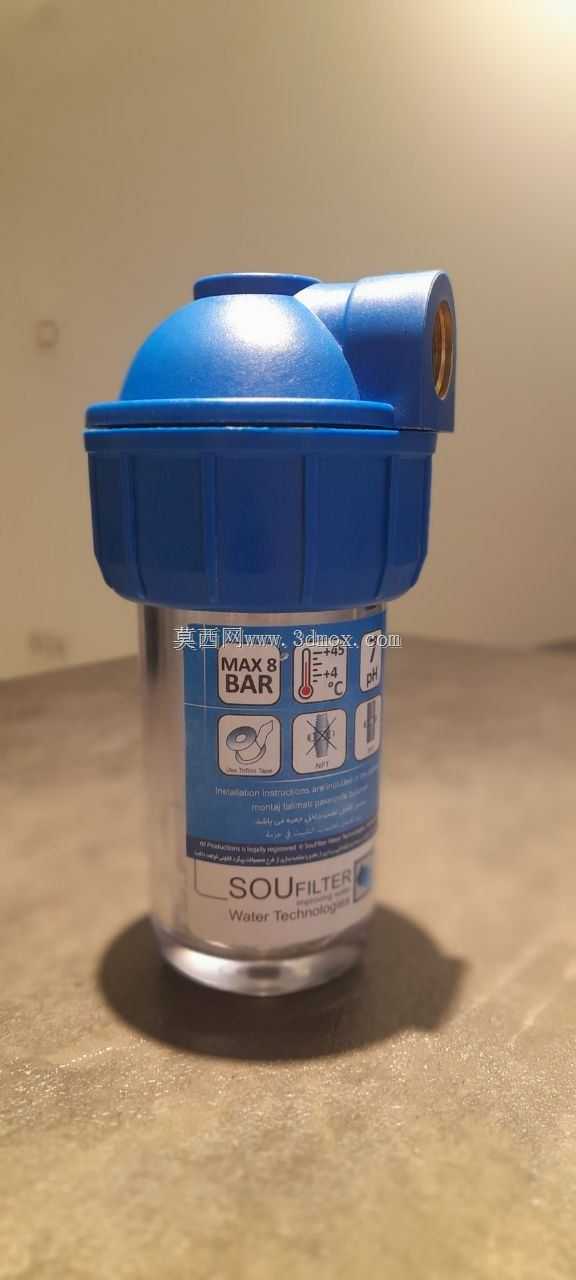

　　从结构上看，产品由蓝色上盖、透明滤杯、内部容腔、侧向进出水接口和密封连接区域组成。上盖承担承压、流道分配和接口定位功能，外形采用带加强筋的圆盖形式，边缘加厚并设置环形扣合结构，使拧紧后压力能够均匀传递到密封圈。透明杯体用于容纳聚磷酸盐晶球或块状缓释材料，同时让维护人员直接观察耗材剩余量、沉积物堆积情况以及水流浑浊程度。杯身标签区域标注压力、温度和安装方向等使用边界，这些信息在设备选型和现场装配时需要与管路工况逐项核对。

　　侧向接口采用内螺纹连接形式，接口轴线偏离滤杯中心，便于在狭窄管位中使用弯头或直接对接软管。建模时需要重点保留接口孔径、螺纹有效长度、上盖外缘直径、杯体高度以及底部圆弧过渡，因为这些尺寸决定了安装空间。滤杯下方应预留拆卸行程，不能紧贴墙面、地面或其他管线；上盖周围也要留出扳手旋转空间，否则后期更换耗材时会被迫拆除相邻管路。对于壁挂或设备面板安装场景，还应核对接口中心高度与管路支撑位置，避免整机重量长期由螺纹接头单独承受。

　　设计思路上，这类阻垢滤水器强调可视维护、低压损和可靠密封。水流进入上盖后转入滤杯内部，经过聚磷酸盐填料区域再由另一侧流出，腔体容积既要满足缓释材料装填，又不能形成过大的死水区。透明杯体与蓝色上盖之间通过环形密封面压紧，结构简单，拆装频次高，适合民用和轻工业场景。上盖顶部的圆弧造型并非单纯外观处理，它对应内部流道和壁厚过渡，可降低注塑件缩痕，同时提高承压时的刚度。

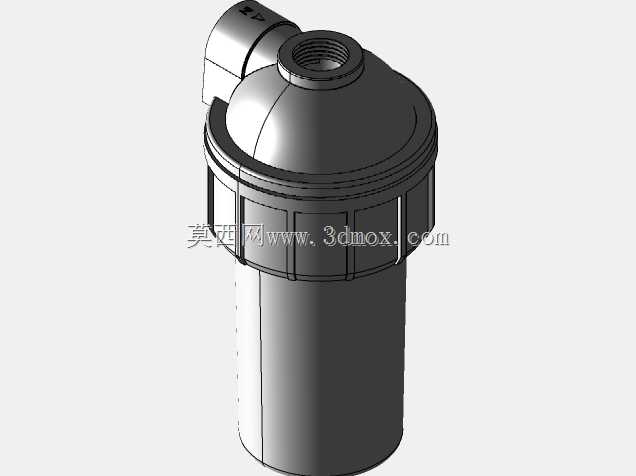

　　在三维建模过程中，应先确定进出水接口的中心距、螺纹规格和滤杯公称直径，再建立上盖与杯体的同轴装配关系。上盖外缘的防滑竖筋、侧向接口的六角承扭结构、杯底圆角以及标签贴合面都需要体现，因为这些特征会影响模具分型、注塑脱模和后期装配。透明件建模时不宜只做简单圆筒，杯壁厚度、底部承托环、与上盖配合的口部台阶以及密封槽位置都应按实物逻辑还原，才能在干涉检查和维护模拟中得到可信结果。

　　工程应用中，该类装置适合处理硬度较高、换热面易结垢的供水场景，例如小型开水器、壁挂炉、冷却塔补水支路、焊接设备冷却回路、注塑模具冷却水路等。它对安装方向有明确要求，滤杯必须保持竖直，使填料在容腔内稳定堆积，密封面受力均匀。若倾斜安装，可能出现耗材偏置、密封不严或观察窗无法准确判断液位的问题。管路设计时还应在前后设置截止阀和旁通，方便更换滤料时隔离水流；在振动较明显的设备上，需增加管卡或支架，减少螺纹接口处的交变载荷。

　　从选型角度看，除了接口规格和额定流量，还要关注工作压力、水温、滤杯容积以及耗材装填量。透明杯体能够快速判断维护周期，但在强光、高温或冰冻环境中应增加防护和保温，避免材料老化或冻裂。整体结构没有复杂运动部件，可靠性主要取决于密封、螺纹连接和安装维护方式，因此三维设计阶段把装配间隙、拆卸空间、接口方向和支撑条件表达清楚，比单纯追求外观渲染更有工程价值。
