垂直起降探空火箭发射支撑一体结构

　　这套结构面向小型民用探空火箭的地面测试与发射场景，整体采用箭体与地面发射支撑一体化的设计思路，既覆盖箭体自身的气动外形、内部载荷舱布局，也包含落地式发射台的支撑定位结构，可直接用于高校航模社团、业余航天爱好者的固体火箭验证试验、低空气象探测试验以及航空航天科普教学场景。

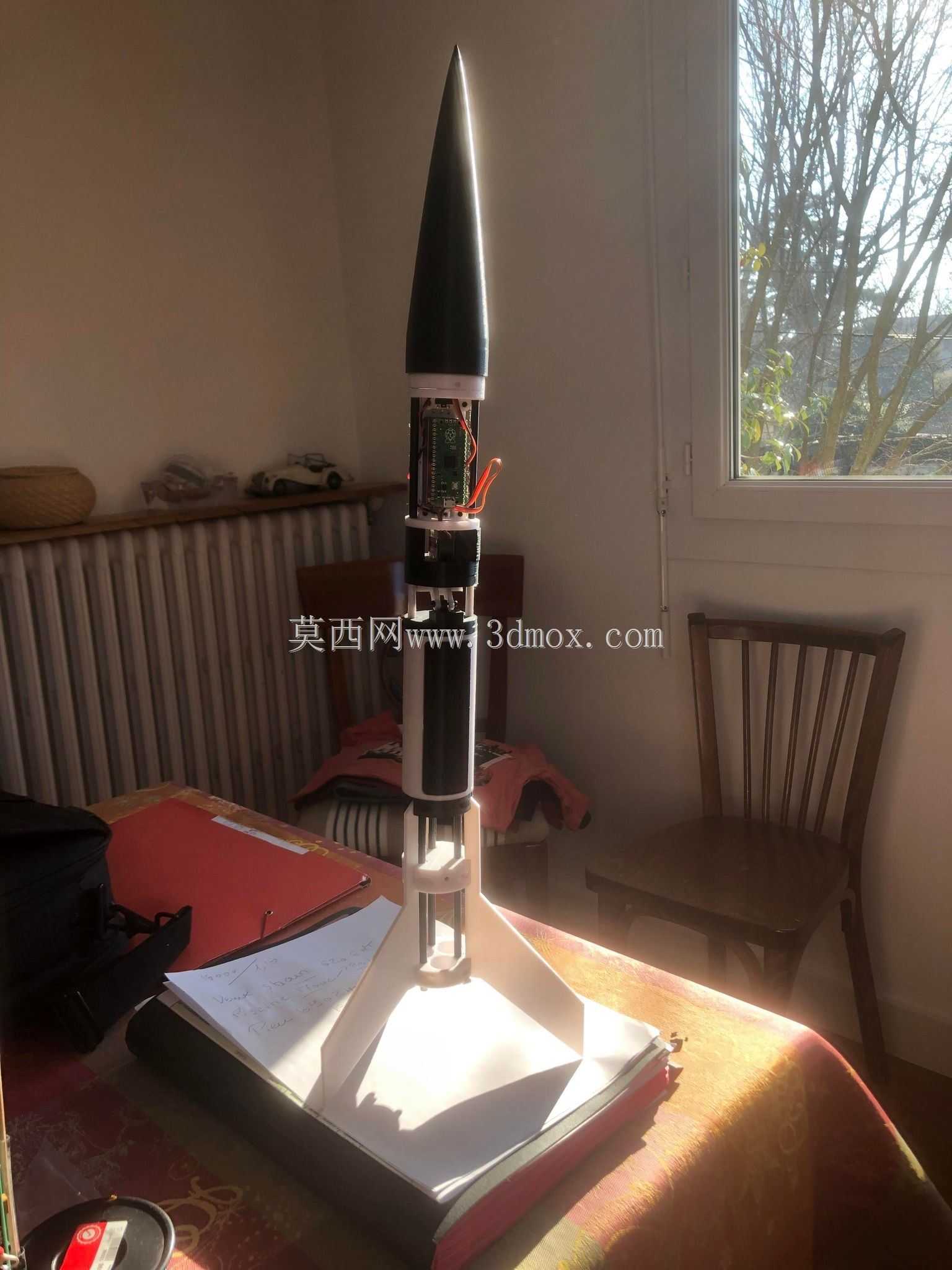

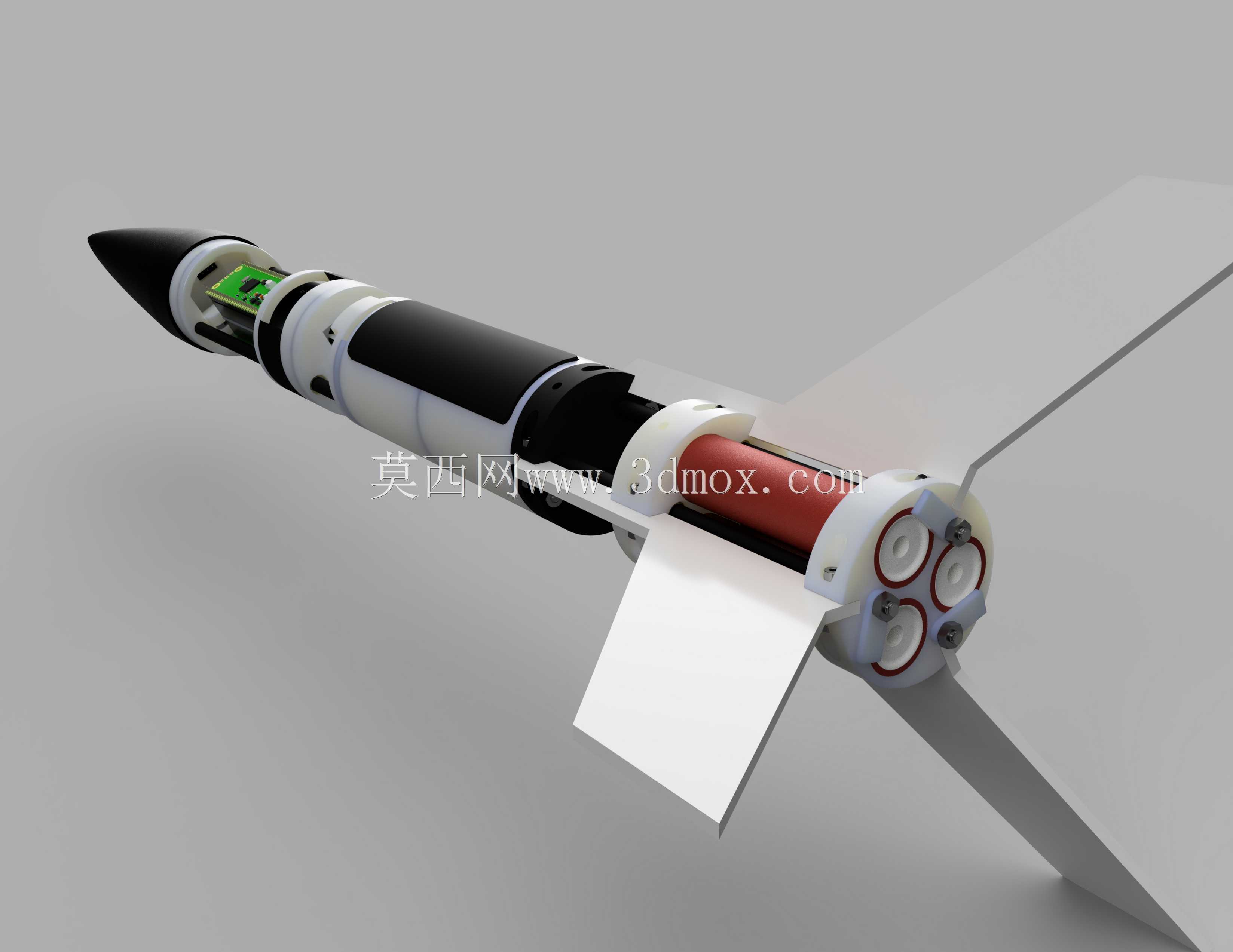

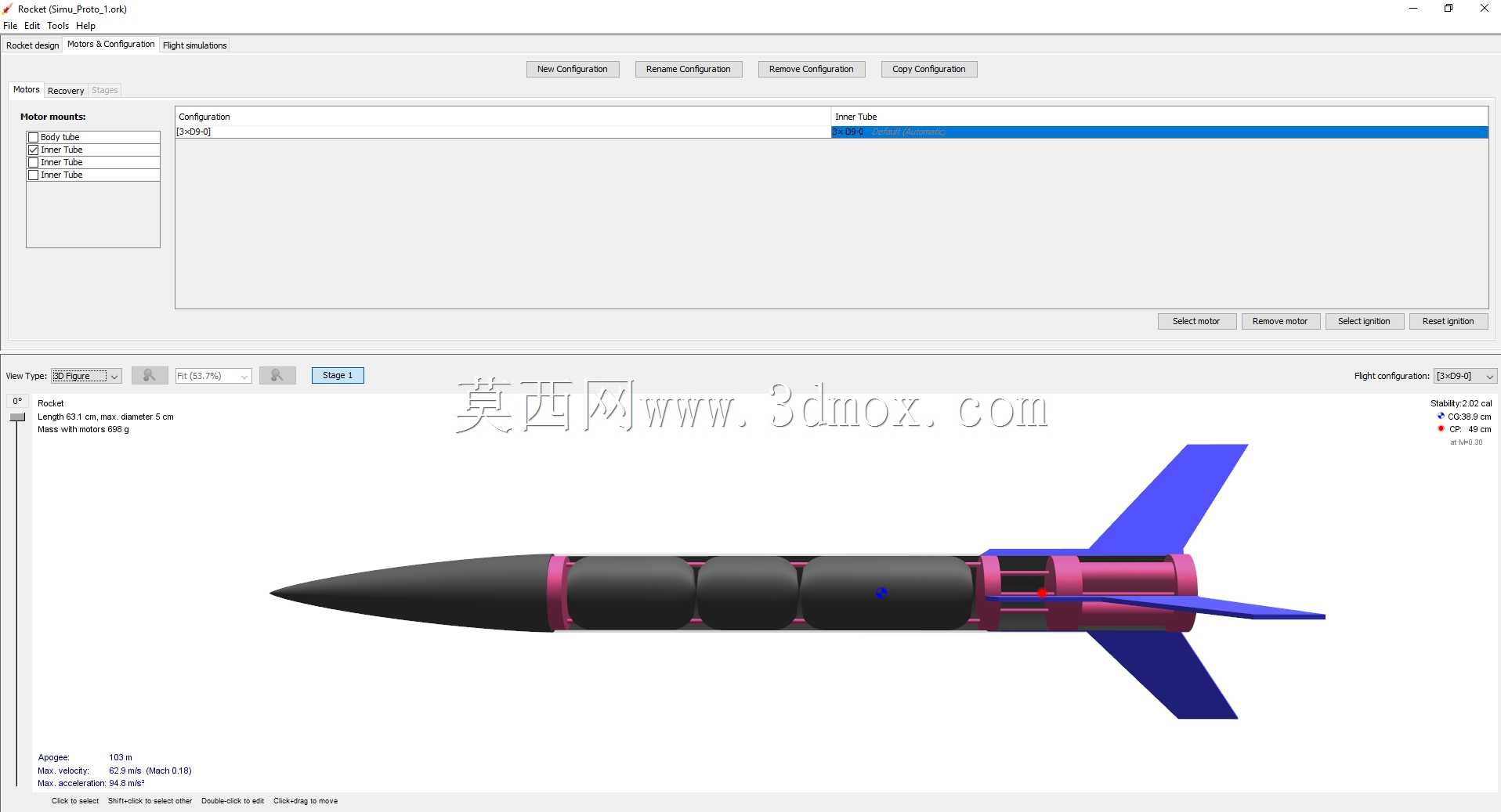

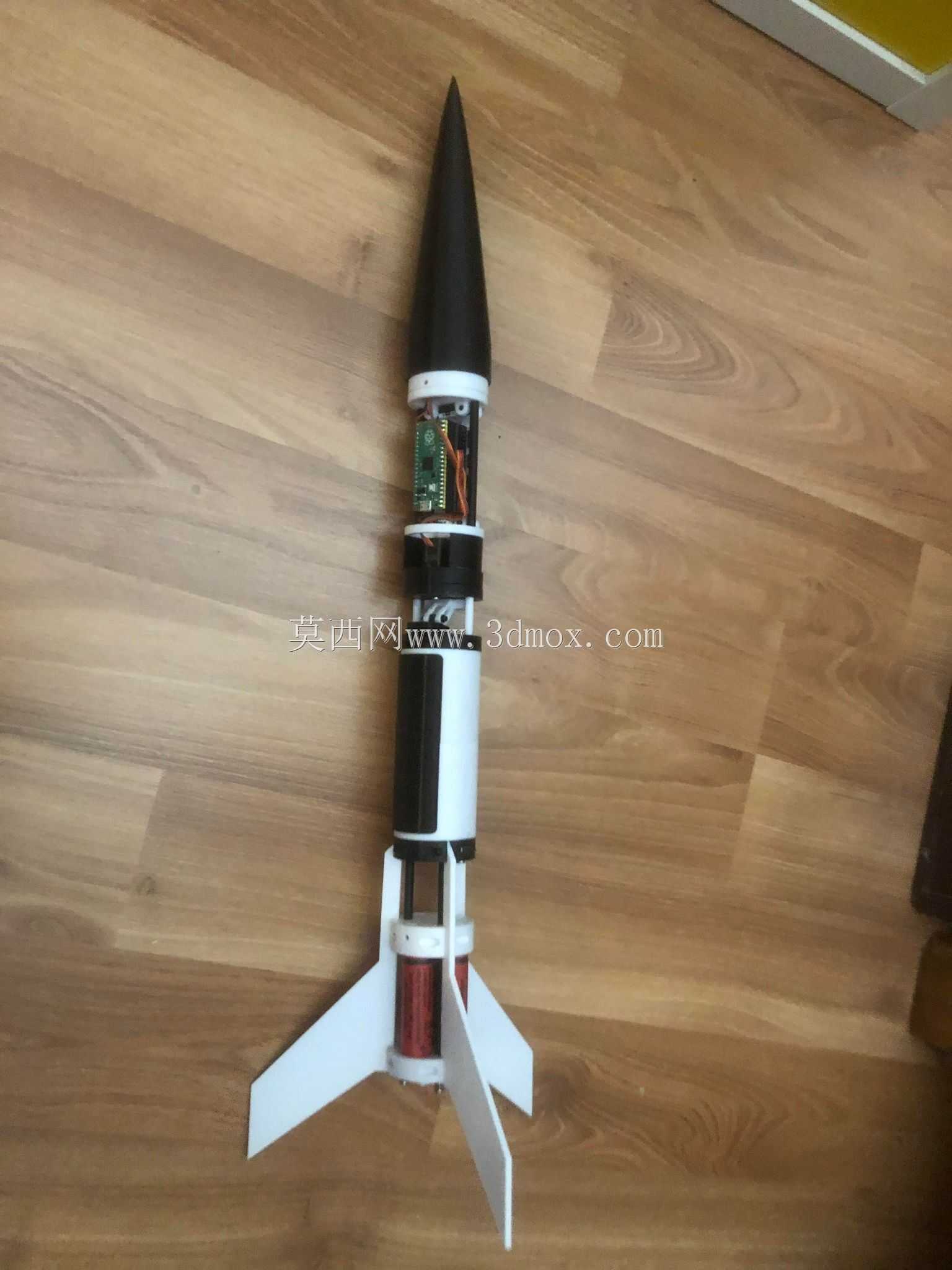

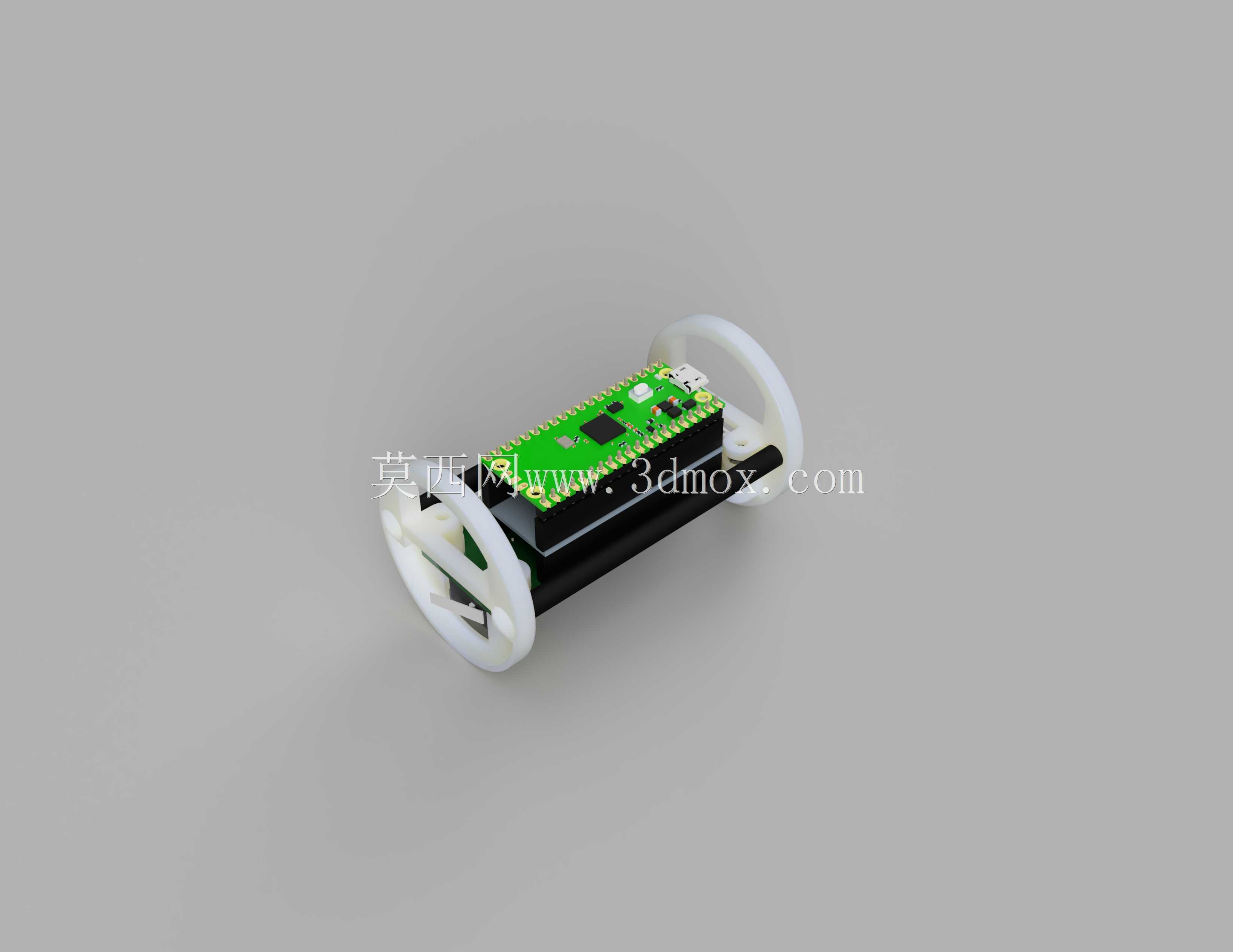

　　从实际使用逻辑来看，整套结构的核心功能分为两部分：上部箭体承担飞行探测功能，下部发射台承担地面待发阶段的姿态固定与初始导向功能。箭体头部采用尖锥形整流罩设计，锥段曲面按照低亚音速跨音速飞行的气动阻力特性拟合，锥面与圆柱段箭身采用平滑过渡对接，避免阶跃凸起带来的飞行阻力激增，整流罩内部预留了足够的载荷安装空间，可放置微型温度传感器、气压高度计、简易航电控制板以及降落伞回收舱，锥段与箭身采用卡扣式快拆结构，试验前可快速打开完成航电接线、载荷调试与降落伞装填，飞行落地后也可快速拆开取出采集数据。

　　箭身主体采用分段式圆柱舱段布局，从整流罩向下依次设置航电舱、动力舱、尾段对接法兰，各舱段之间采用定位止口加周向螺丝锁紧的连接方式，既保证舱段之间的同轴度，也方便重复拆装更换动力药柱、检修电路。箭体中段外露的布线槽预留了航电线路、点火线路的走线路径，线路外侧设计有可拆卸的护线卡板，避免地面转运、发射起飞阶段线路被气流刮蹭脱落。箭体尾部设计有四个径向均匀分布的翼面连接座，可根据试验需求更换不同翼展、不同后掠角的稳定尾翼，调整飞行过程中的静稳定度，适配不同总冲、不同起飞重量的动力配置。

　　下部发射支撑台采用宽幅平底布局，底座为大尺寸平板结构，平板四周向下延伸出翻边加强筋，直接放置在平整地面即可获得足够的支撑稳定性，无需额外打地桩固定，适配野外开阔试验场、校园操场等临时发射场地的快速部署需求。底座中心向上伸出四根倾斜布置的支撑导向臂，四根臂体沿箭体周向90度均匀分布，臂体顶端共同抱合在箭体尾段的导向环位置，待发阶段既可以限制箭体的径向晃动，避免风载导致箭体倾斜，又不会在火箭点火起飞时产生额外的摩擦阻力，导向臂的内侧粘贴有低摩擦的导向垫片，箭体沿轴向滑出时不会出现卡滞。支撑臂与底座之间采用螺栓铰接结构，可根据不同直径的箭体调整臂体的倾斜角度，兼容一定尺寸范围内的多型小型火箭发射需求，底座平板上还预留了多处标准安装孔位，可额外固定点火控制器、倾角传感器、高速摄像补光灯等地面测试设备。

　　安装边界方面，整套结构放置时底座需要保证至少大于底座平板外缘的平整硬质地面，若在泥土地面使用可在底座下方垫一块整幅钢板避免沉降；箭体总高度方向的顶部预留足够的净空，发射方向上方不能有树枝、线缆等遮挡物；箭体各舱段对接时需要保证止口完全贴合，周向螺丝按对角顺序锁紧，避免同轴度偏差导致飞行轨迹偏移；尾翼安装后需要校验四个翼面的安装角一致，防止出现滚转力矩异常。结构设计过程中所有承力部位都做了加厚处理，支撑臂的受力截面采用槽型加强结构，既控制整体重量方便单人转运，也能承受火箭点火瞬间的冲击反作用力，重复使用多次后也不会出现塑性变形。
