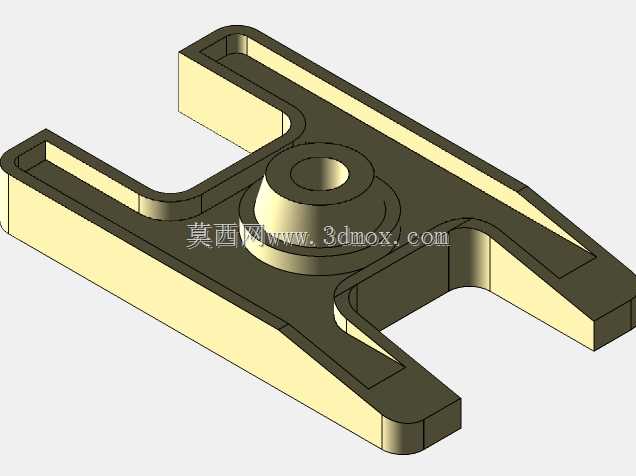

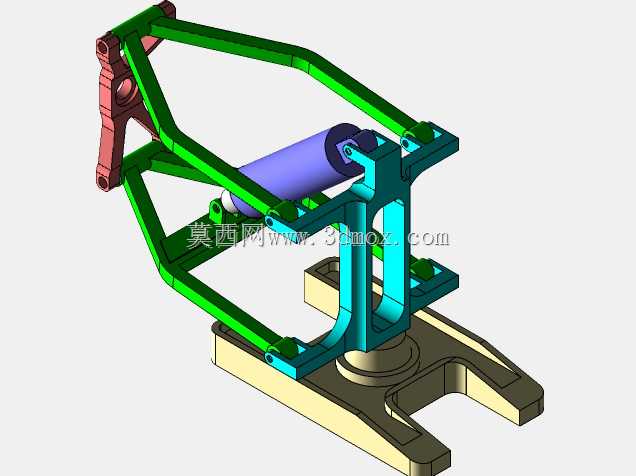

这套多连杆联动机构可作为小型工装夹持单元的核心执行结构,适配轻载工况下的工件定位、姿态调整需求,常见于教学实训台、小型装配工位的辅助支撑场景,也可作为CSWA认证备考的典型装配练习案例,帮助建模者熟悉铰接约束、运动干涉检查、装配体配合关系的实操逻辑。从结构组成来看,整套机构以底部叉形安装座为固定基座,基座上方设置回转支撑台,可实现整体上部结构的水平回转调整,适配不同方位的作业需求;两侧对称布置的绿色冲压成型连杆构成主支撑框架,通过铰接销轴与基座、上部连接架形成多自由度连杆组,中间设置的紫色缸体构件作为动力执行端,可通过伸缩动作带动连杆组完成开合、抬升动作,前端红色铰接支座可根据需求加装夹头、支撑头,完成对工件的夹持或支撑动作。
设计过程中优先考虑了铰接点的受力分布,所有连杆的铰接孔位均做了加厚凸台处理,避免销轴连接位置出现应力集中,连杆截面采用槽型冲压结构,在保证整体结构刚度的前提下尽可能降低自重,减少动力端的负载损耗。安装边界方面,底部叉形基座预留了两组螺栓安装孔位,可直接固定在标准铝型材工作台或专用工装台面上,基座的叉形开口尺寸适配常见的工位避让需求,不会与下方输送线、工装夹具产生干涉;整套机构收拢状态下的外轮廓尺寸适配小型工位的安装空间,完全展开时的支撑高度可覆盖常规小型工件的作业高度区间,运动过程中所有连杆的运动轨迹均做了包络校验,不会出现构件间的运动干涉,铰接销轴均采用标准圆柱销规格,后期维护更换无需定制非标件。从功能特性来看,
对称式的连杆布局保证了动作过程中两侧受力均衡,不会出现偏载卡滞的问题,中间缸体的安装位预留了调整间隙,可根据实际负载需求更换不同行程、不同推力的动力元件,适配气动、电动等不同动力源的安装需求;上部连接架采用立式槽型结构,既为中间动力元件提供了稳定的安装支撑,也为连杆动作预留了足够的避让空间,前端铰接支座的连接孔位采用标准安装接口,可快速更换不同功能的执行端头,无需对主体结构做二次修改。建模过程中需要重点关注各铰接位的同轴度配合,以及连杆运动过程中的极限位置校验,避免实际装配时出现装配过约束或者运动死点,这套机构的装配逻辑也覆盖了SolidWorks装配体环境下的重合、同轴、距离、角度限制等常用配合类型,适合作为入门级装配练习案例,帮助初学者掌握从零件建模到装配体运动仿真的完整流程,理解连杆机构的动作原理与结构设计要点。
