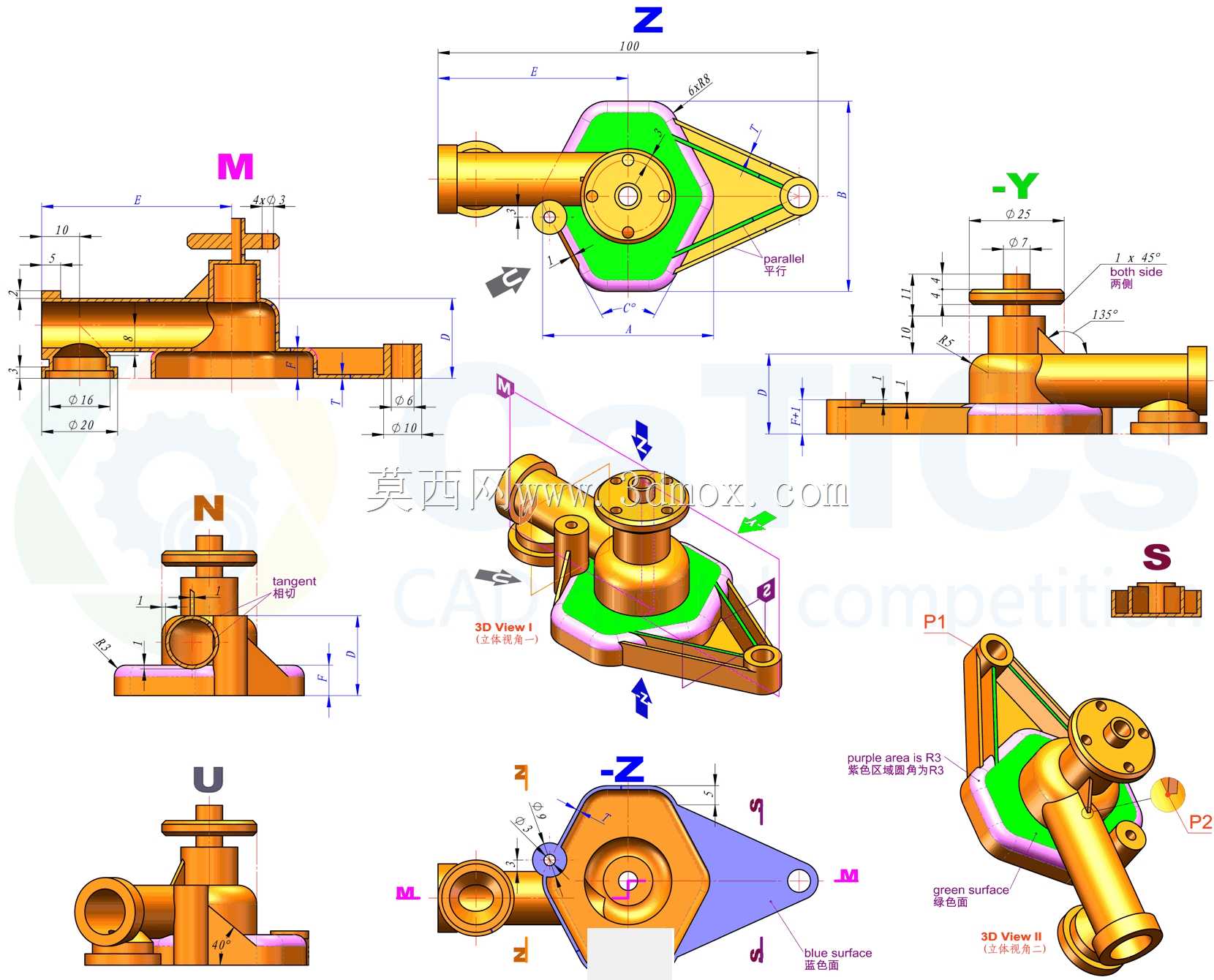

多接口集成式流体转接阀座结构练习模型

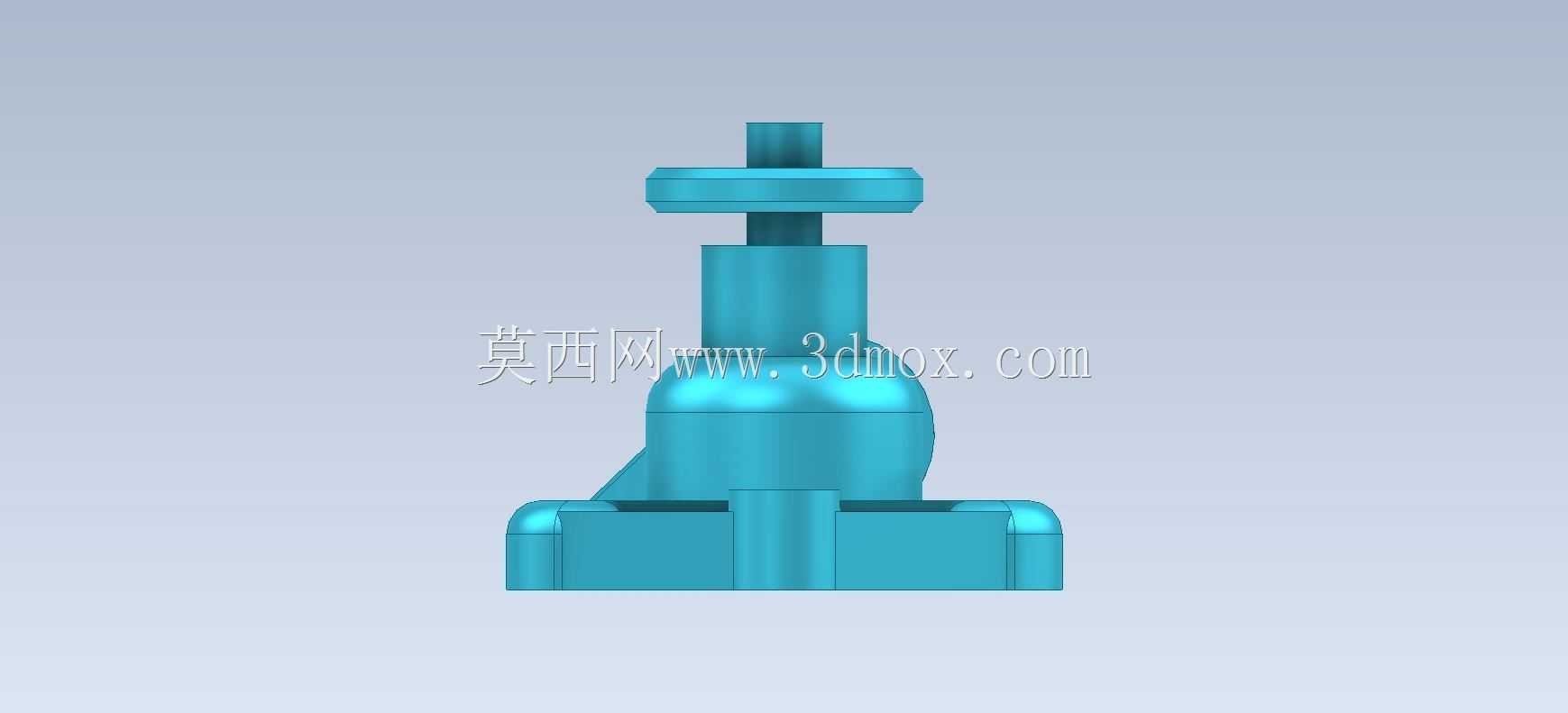

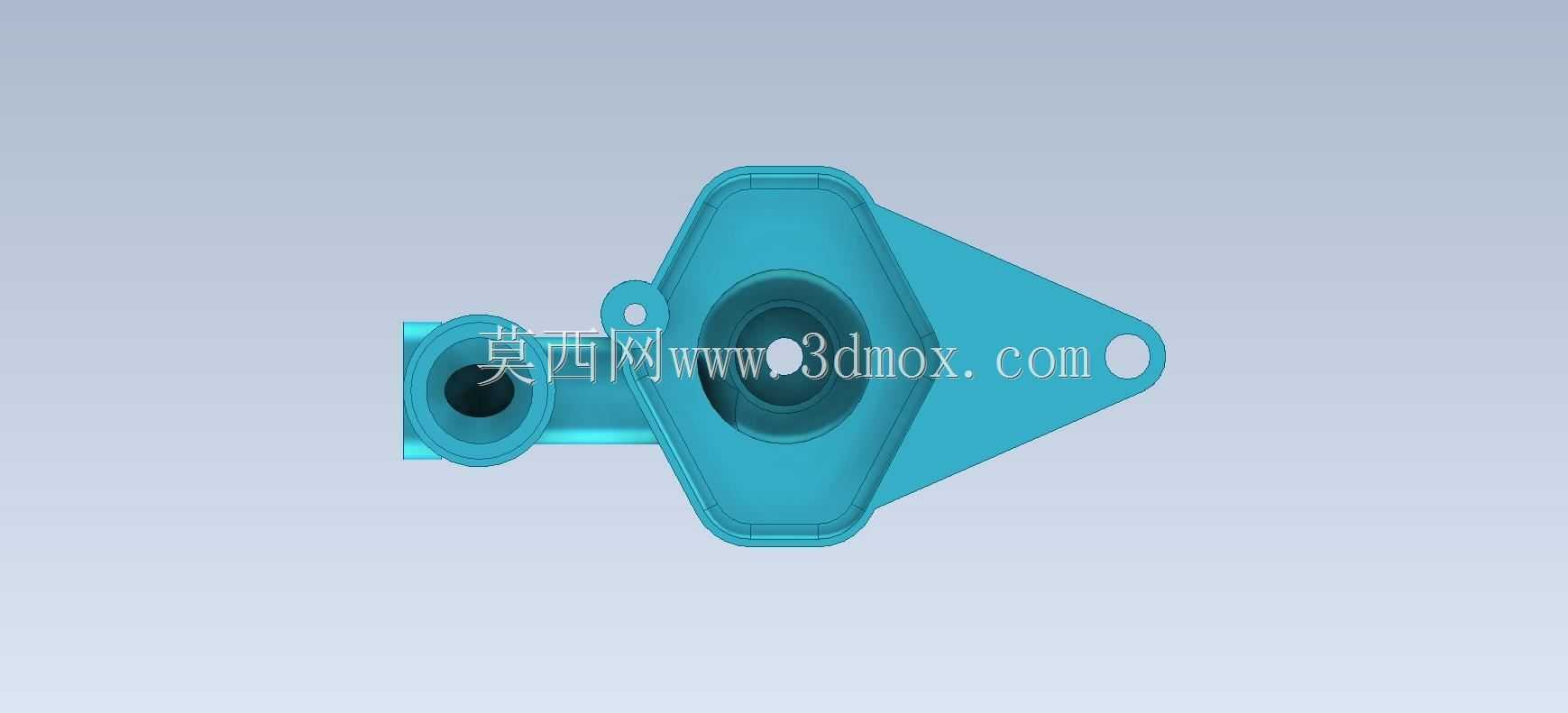

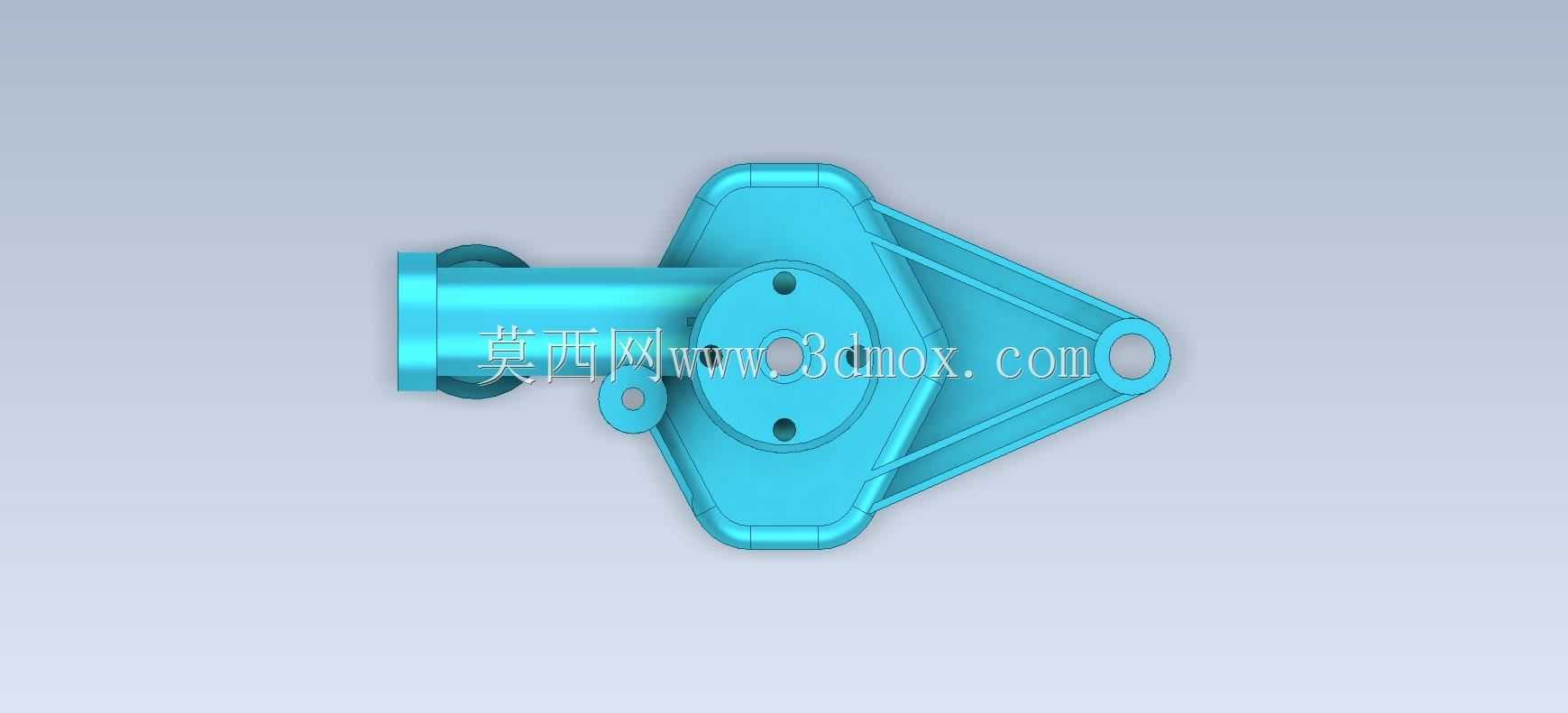

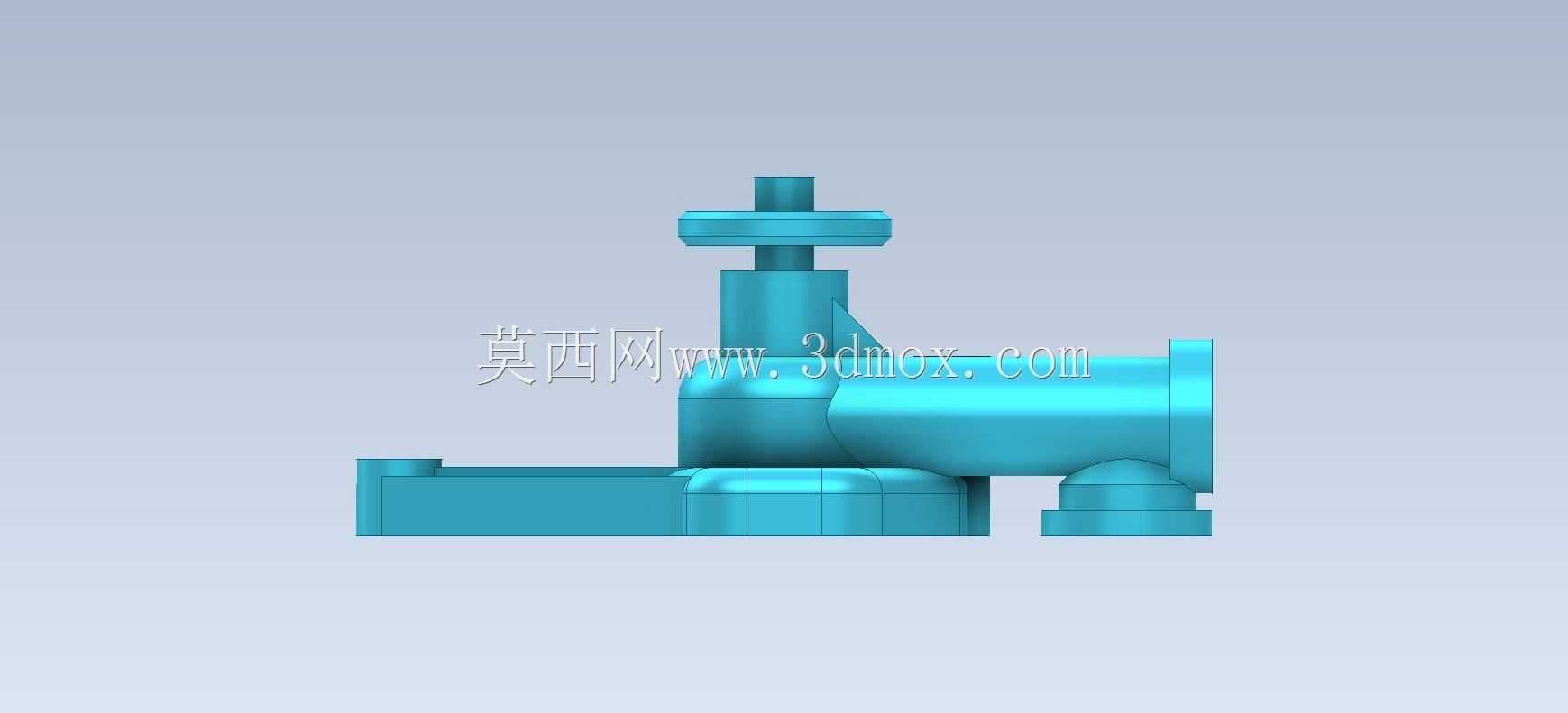

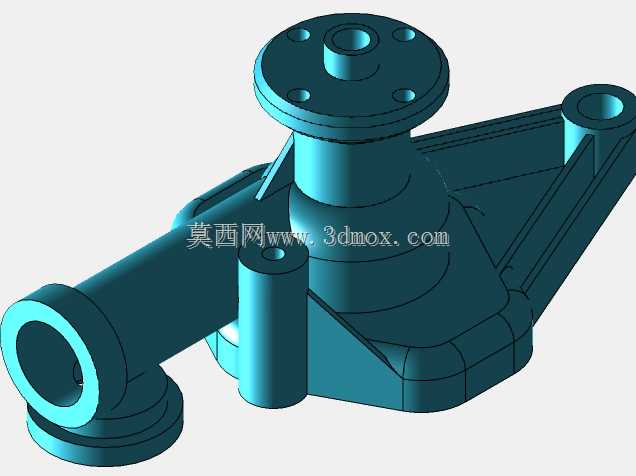

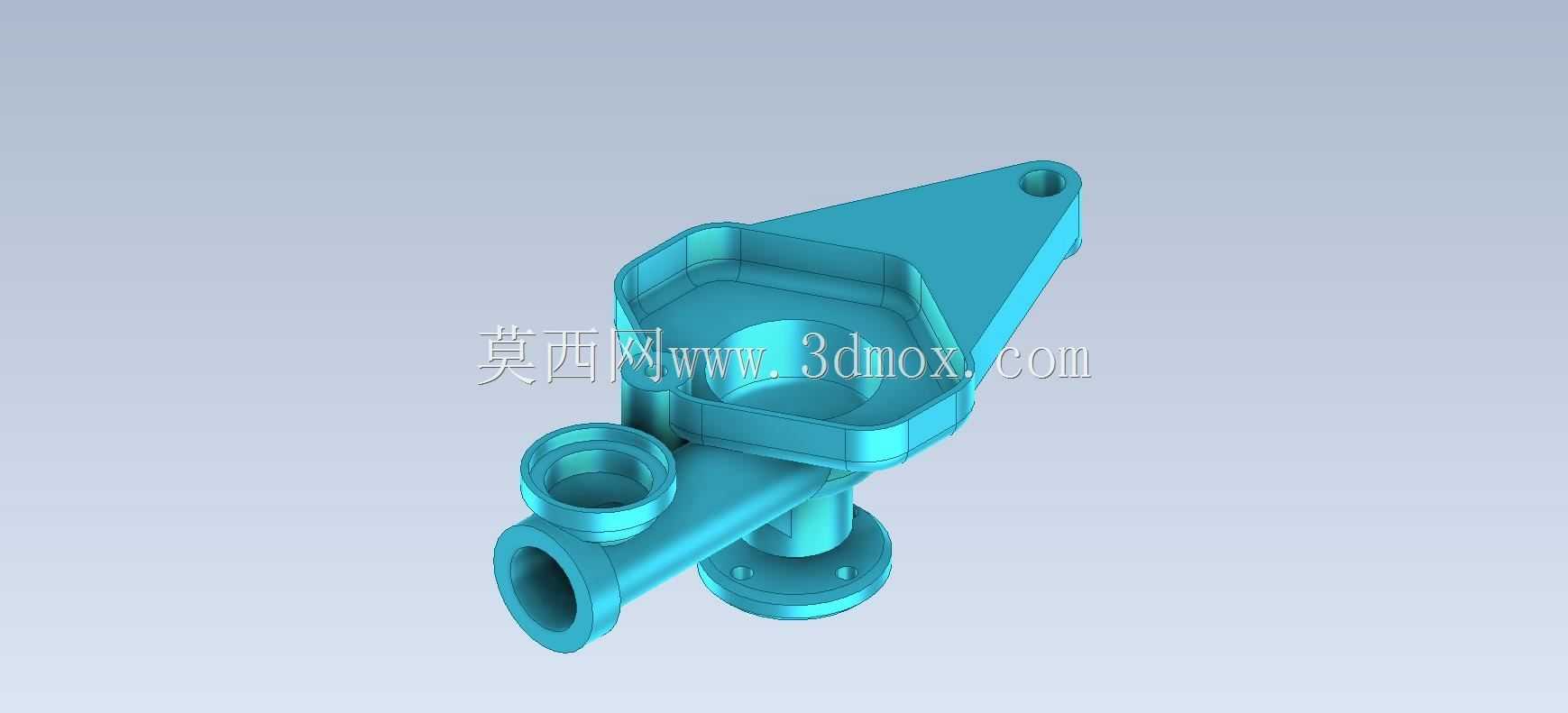

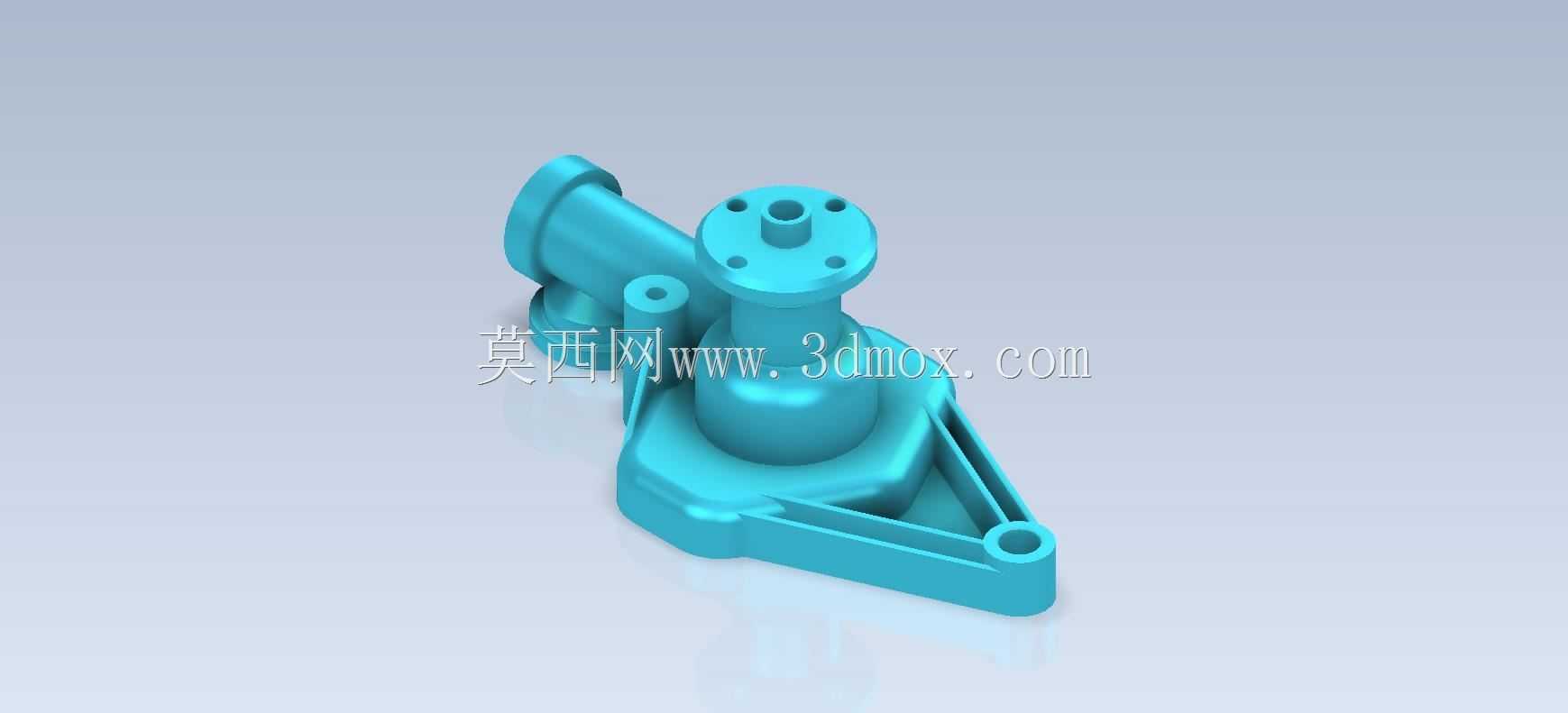

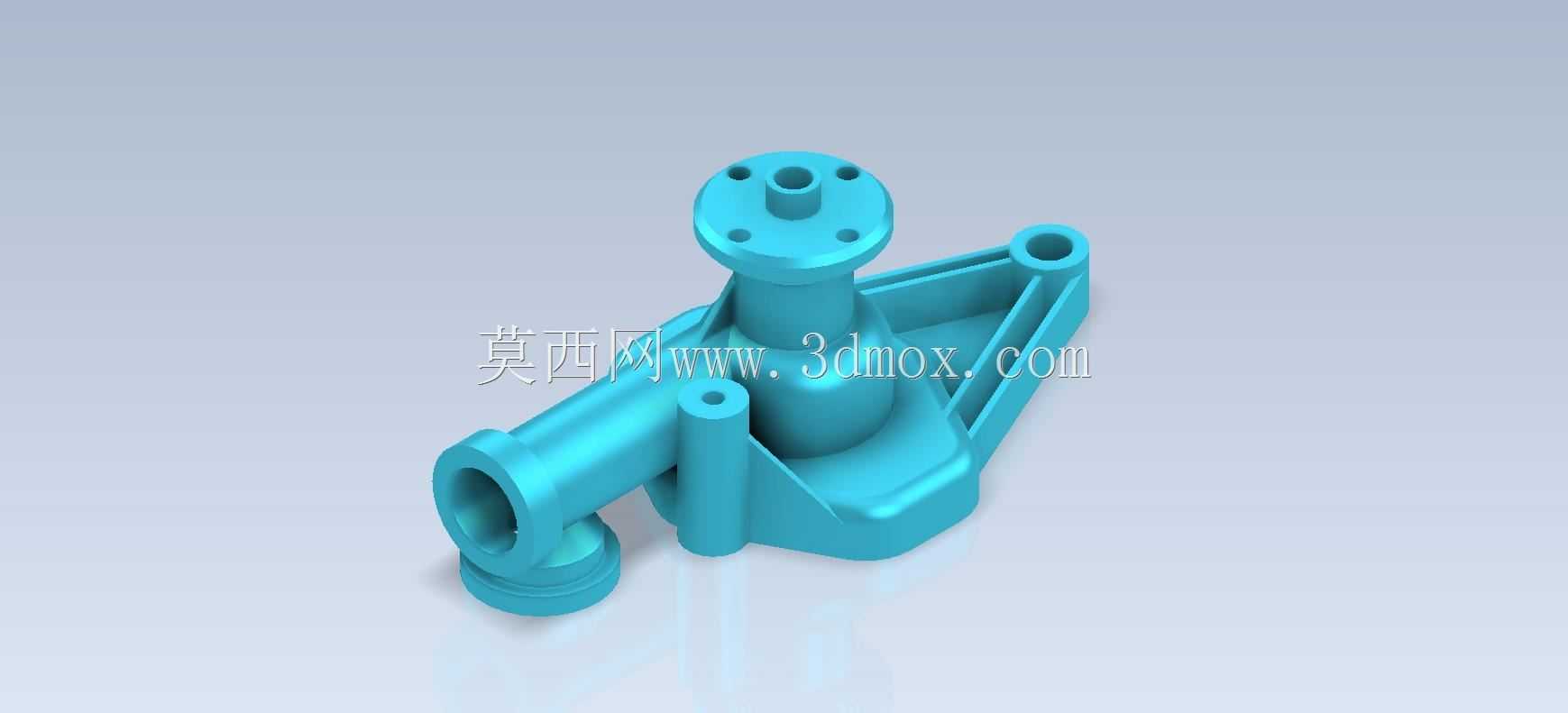

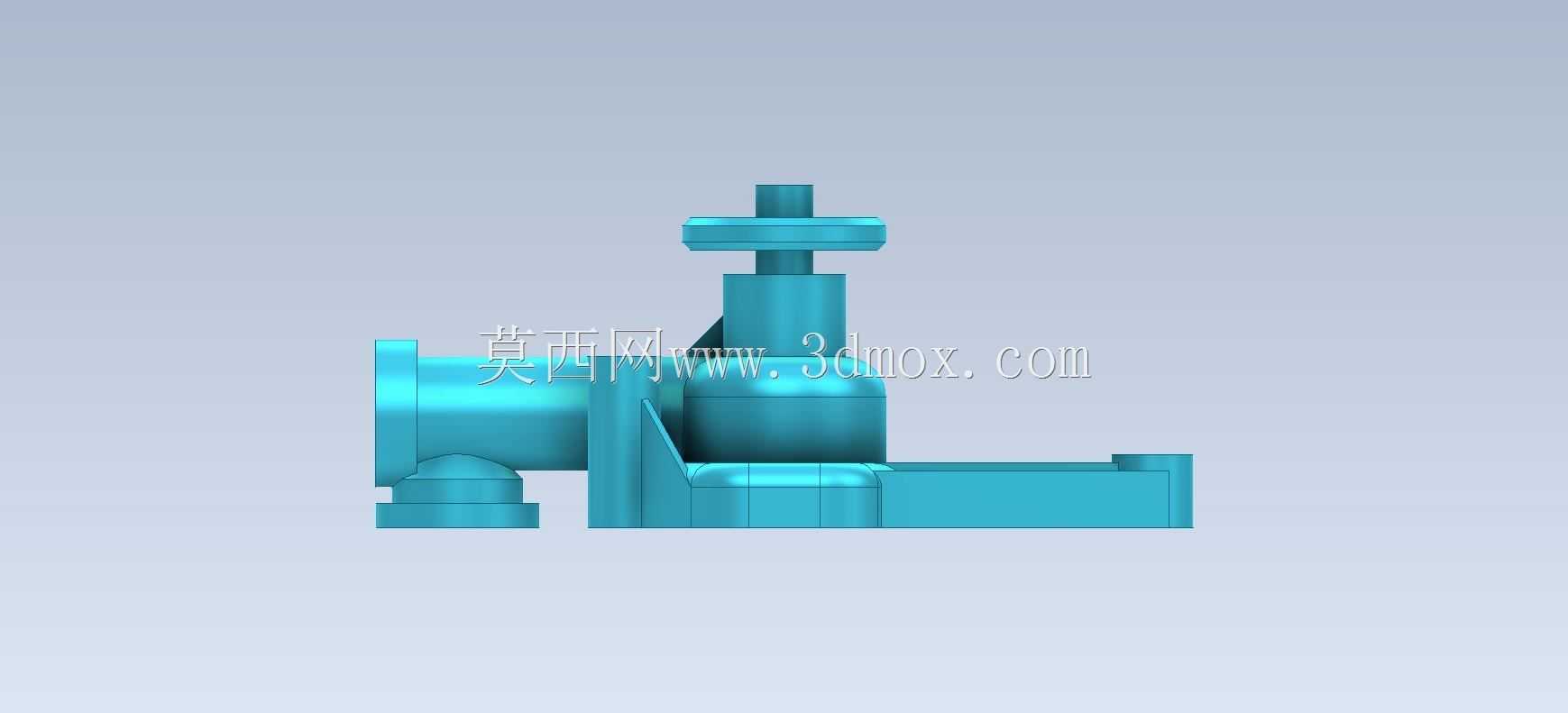

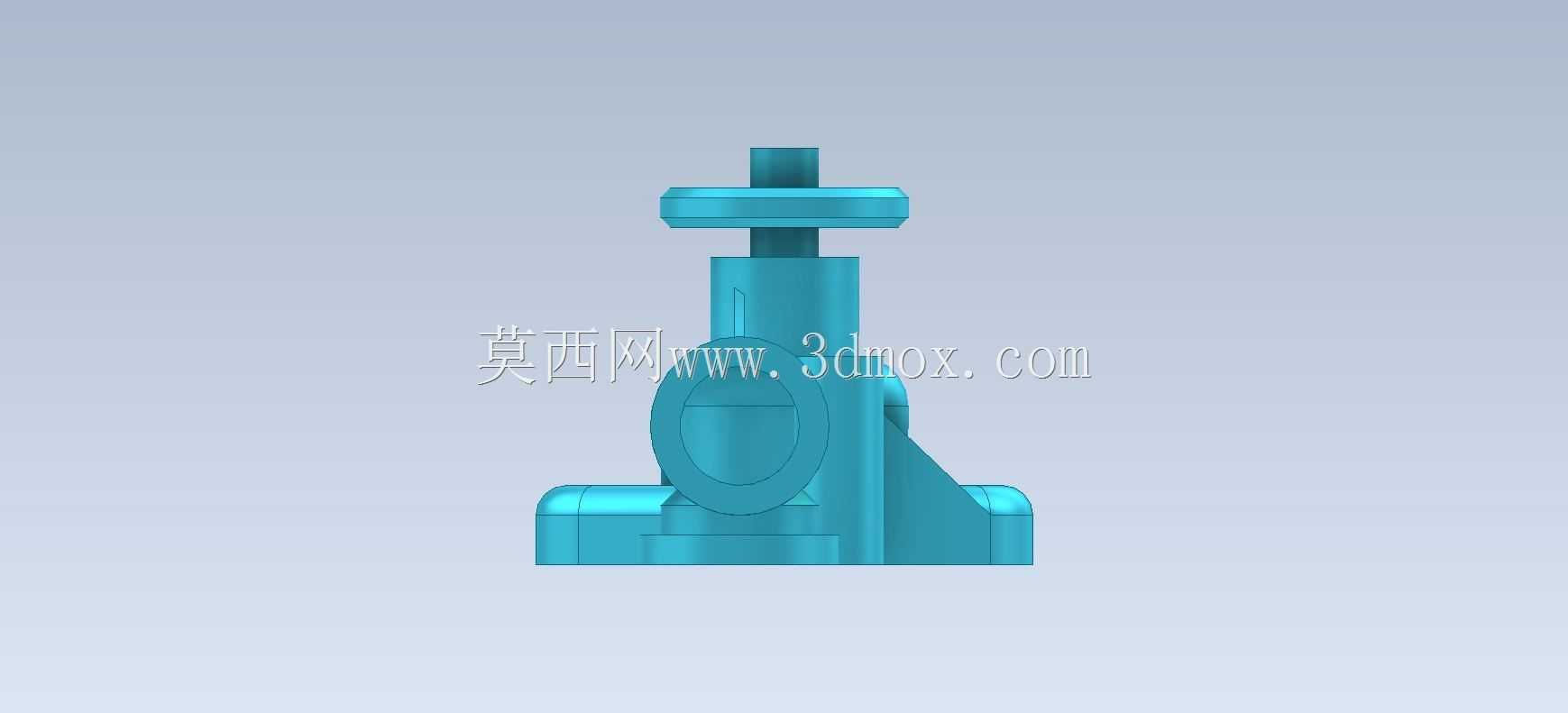

　　该结构属于流体管路系统中的转接承载部件，日常多应用在小型液压动力单元、实验台流体回路、小型气动控制模组中，承担多管路分流、转向连接以及局部承载的作用，在小型工业设备的流体回路排布中，这类集成式转接件能够减少管路接头数量，降低回路泄漏点，同时压缩整体安装空间，避免多接头零散排布带来的管路干涉问题。从结构设计逻辑来看，主体采用一体化铸造成型后机加工的工艺思路，底部设置带三角加强筋的安装基座，基座上预留的安装孔位可直接通过螺栓固定在设备安装面板上，三角加强筋的排布完全贴合主筒体与侧接管路的应力传递路径，能够抵消管路通断时产生的流体冲击载荷，避免长期运行下基座与筒体连接位置出现应力开裂。主筒体上部的法兰盘均匀分布四个安装孔，

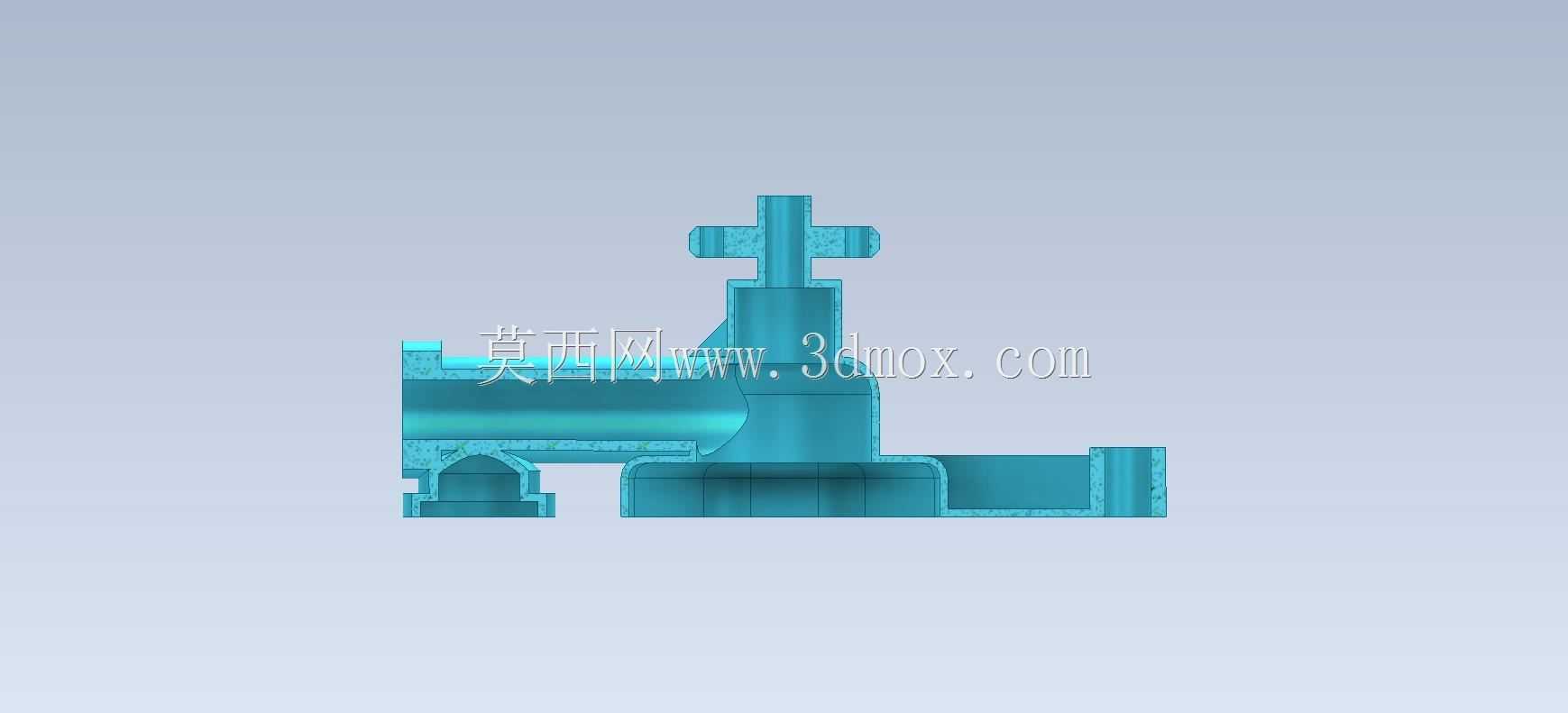

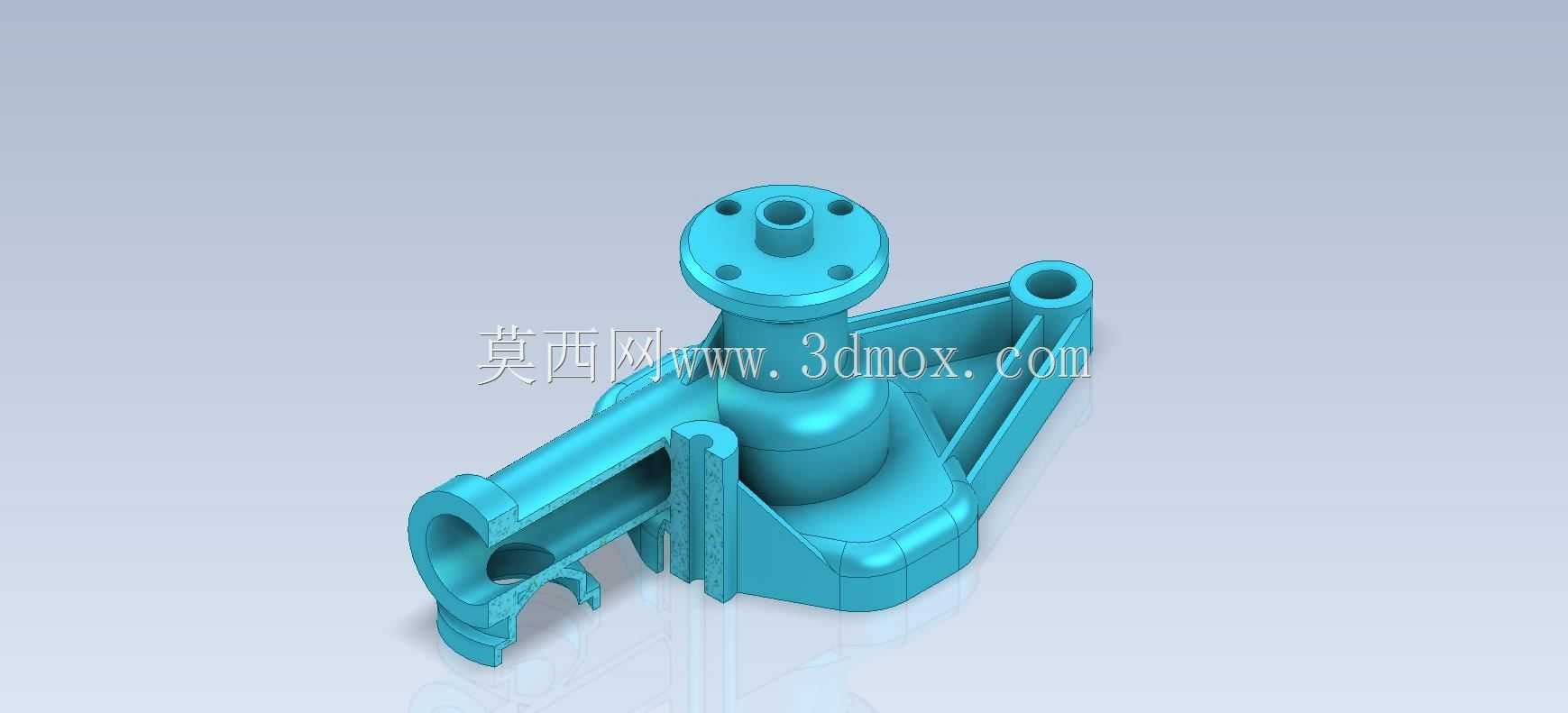

　　可对接上部的控制元件或者压力检测模块，侧方伸出的两个不同通径的管路接口，分别对应不同流量的回路接入需求，接口处的台阶结构是为了安装管路密封圈，保证连接位置的密封性能，避免流体输送过程中出现渗漏。从安装边界来看，整体结构的外轮廓没有突兀的外伸结构，所有接口的朝向都经过排布，相邻接口之间预留了足够的扳手操作空间，安装时不需要额外调整周边管路的位置，可直接对位安装。设计过程中对各个位置的壁厚做了均匀化处理，主体壁厚保持一致，避免铸造过程中出现缩孔、壁厚不均导致的应力变形问题，拐角位置全部采用圆角过渡，既能够减少流体在腔体内的流动阻力，也能消除机加工和使用过程中的应力集中点。下部伸出的小直径接口可对接排污或者泄压支路，

　　满足回路的日常维护需求，整体结构没有冗余的设计特征，所有结构特征都服务于流体转接、安装固定、载荷承载的实际功能，非常适合作为三维建模练习的典型案例，帮助建模者掌握一体化集成类零件的特征排布、安装空间校验、工艺合理性校核的相关思路，理解结构设计中功能优先、兼顾工艺与安装便利性的核心原则。
