回转式杯装物料灌装封口一体机

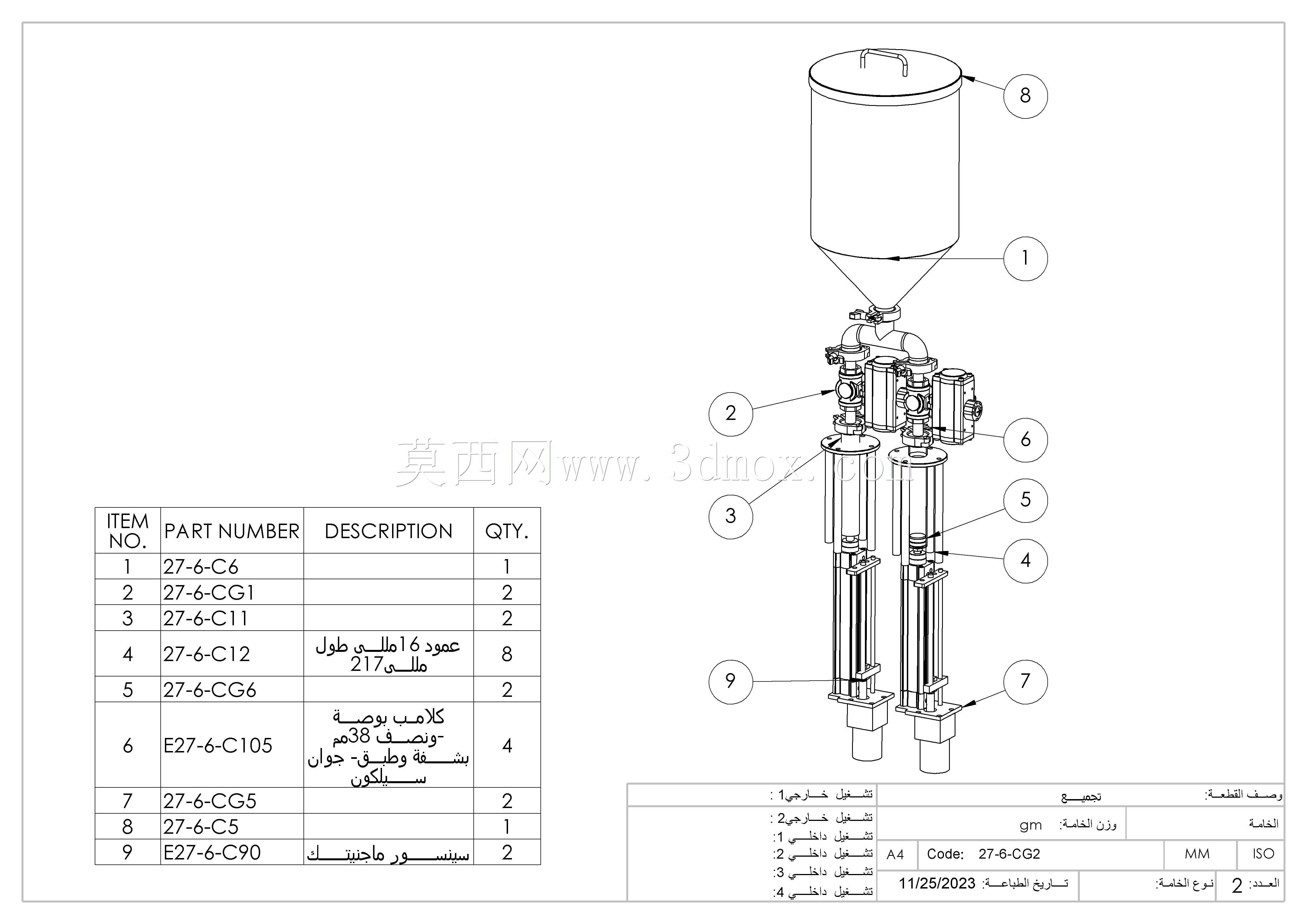

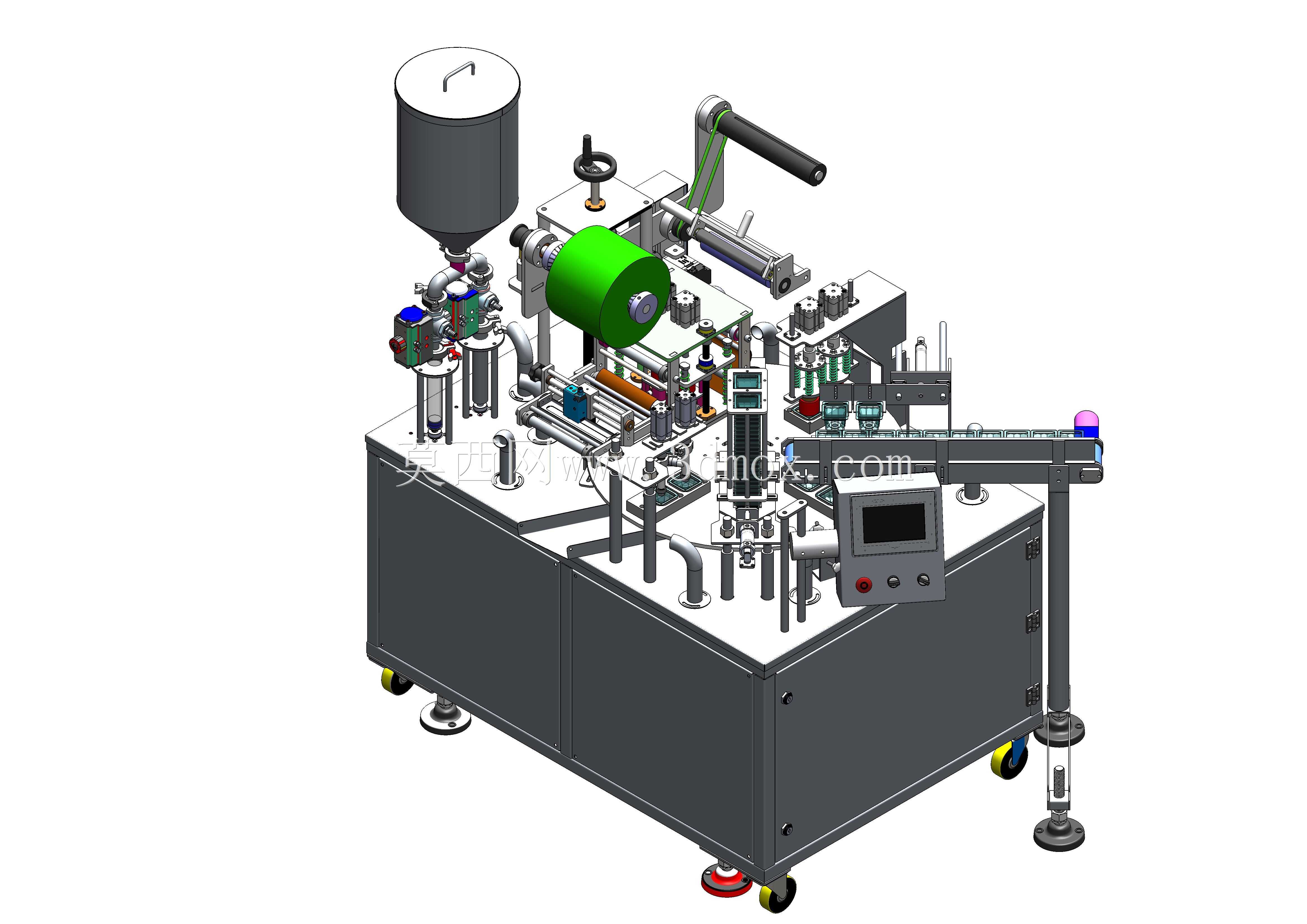

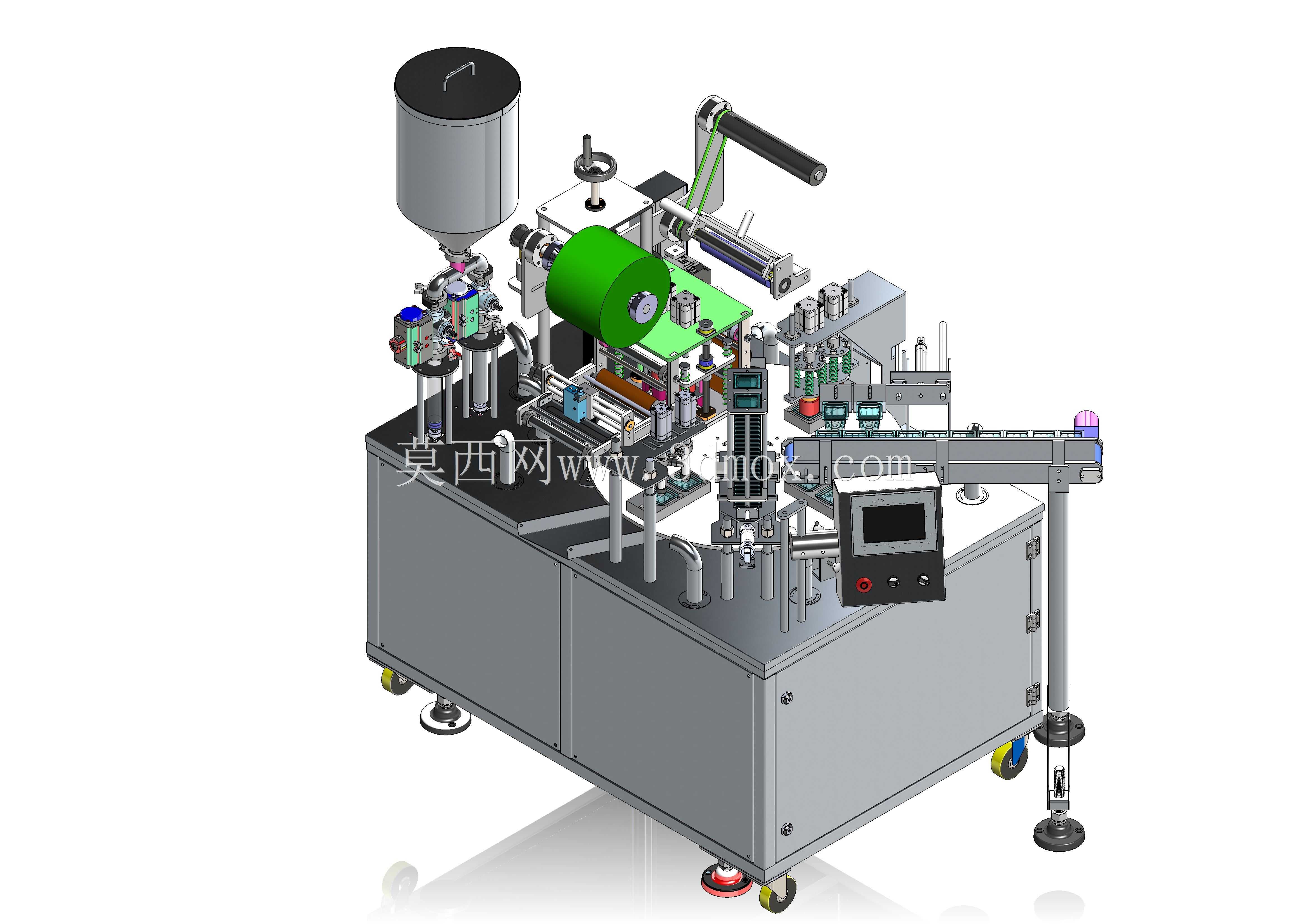

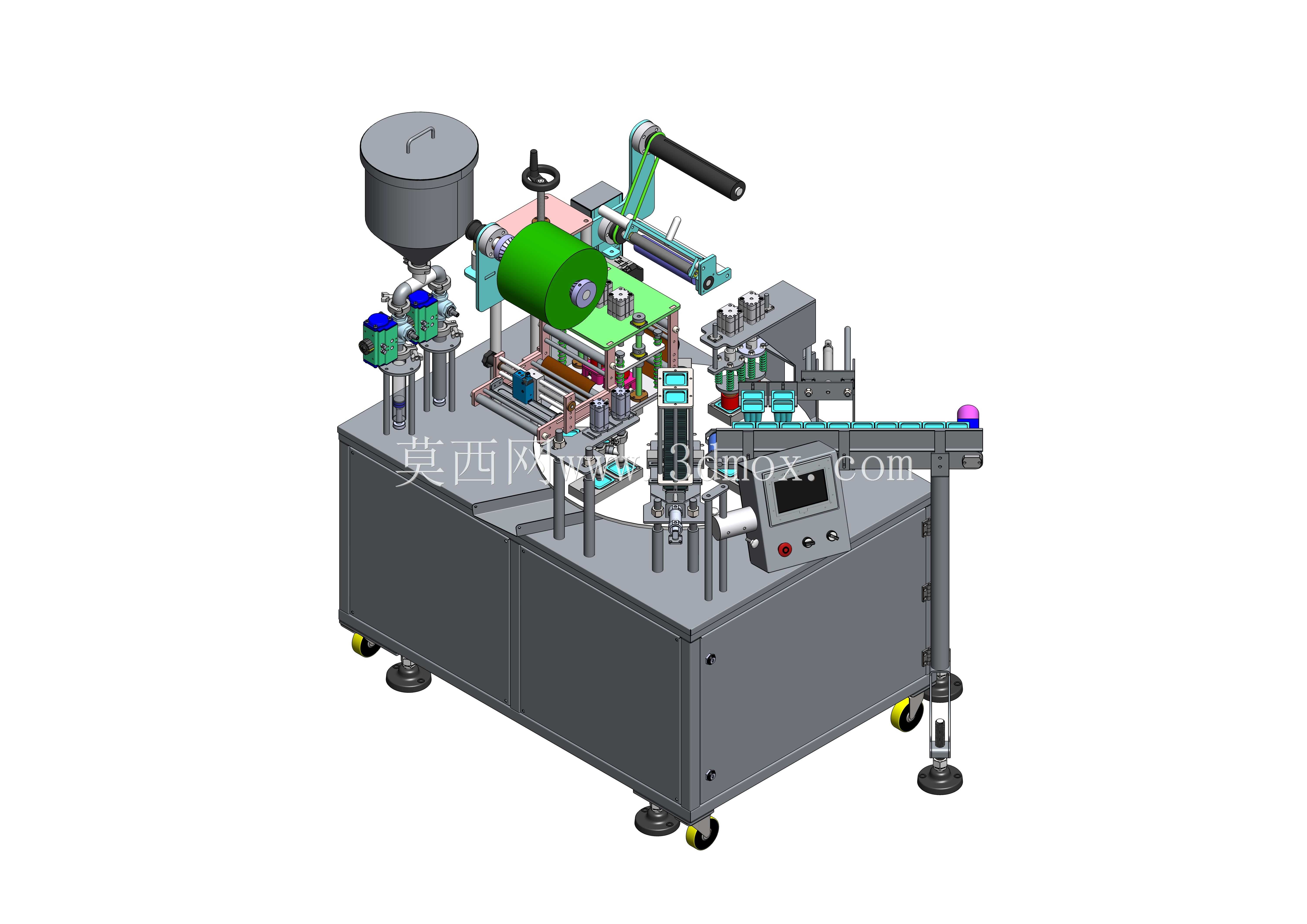

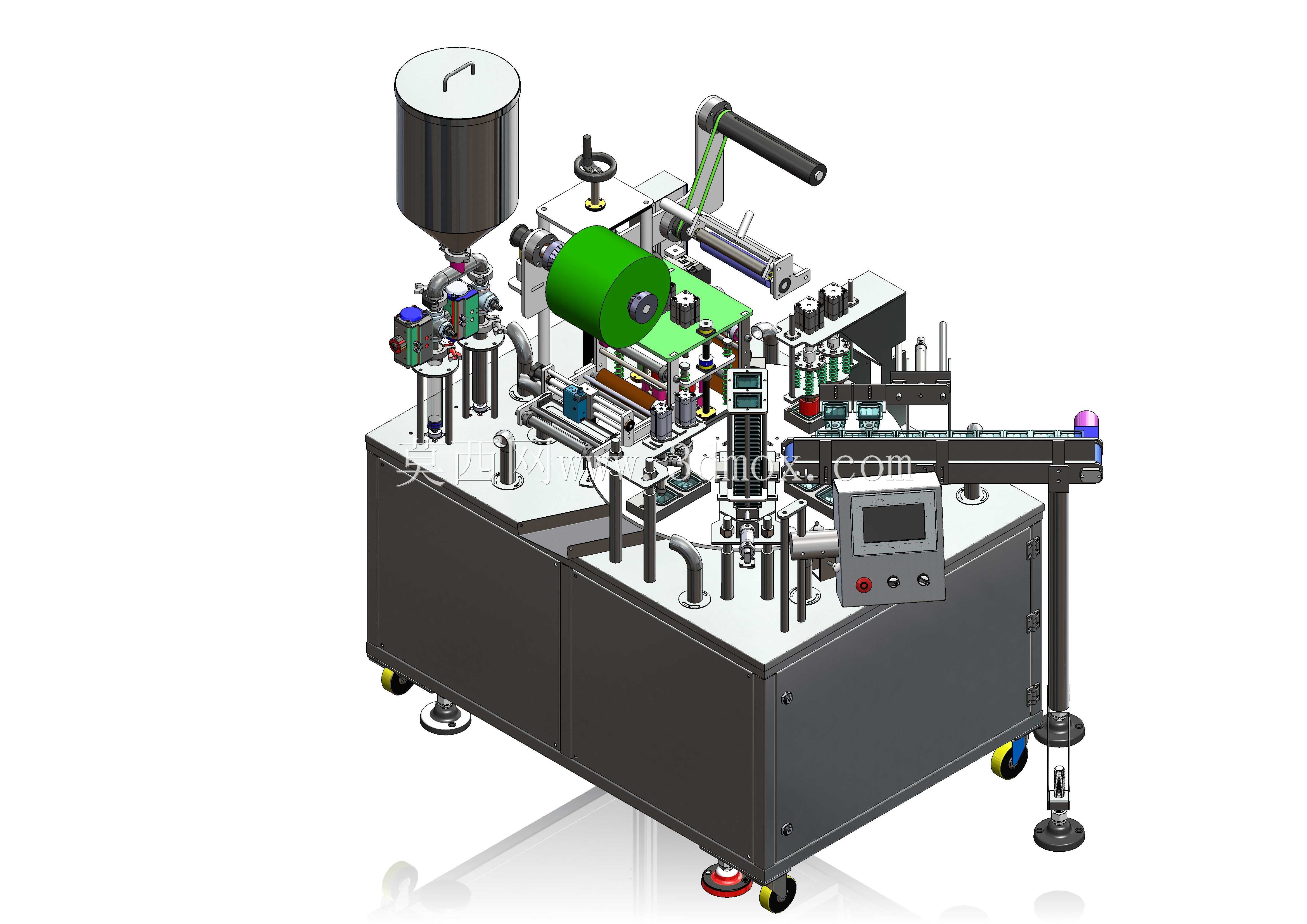

　　这套回转式杯装物料灌装封口设备，主要面向食品、日化、医药行业里杯状容器的连续化包装工序，常见于酸奶、果冻、酱料、膏霜、杯装饮品的量产车间，替代传统直线排布工位的长占地布局，用转盘间歇回转的方式把上杯、定量灌装、覆膜封口、出料各个工序收拢在紧凑的机架范围内，适配中小批量多品类杯装产品的柔性生产需求。从整机布局来看，设备底部采用一体式钣金柜体作为承载基座，柜体四周布置可调节支撑脚与移动脚轮，安装就位时先通过脚轮推移到生产线对接位置，再旋转支撑脚抬升整机，调平后抵消车间地面的平整度误差，柜体内部预留了气动元件、电气控制回路的安装空间，所有走线走管都沿机架型材内腔排布，避免外露管线被生产过程中的物料泼溅污染。设备顶部左侧设置立式储料料斗，

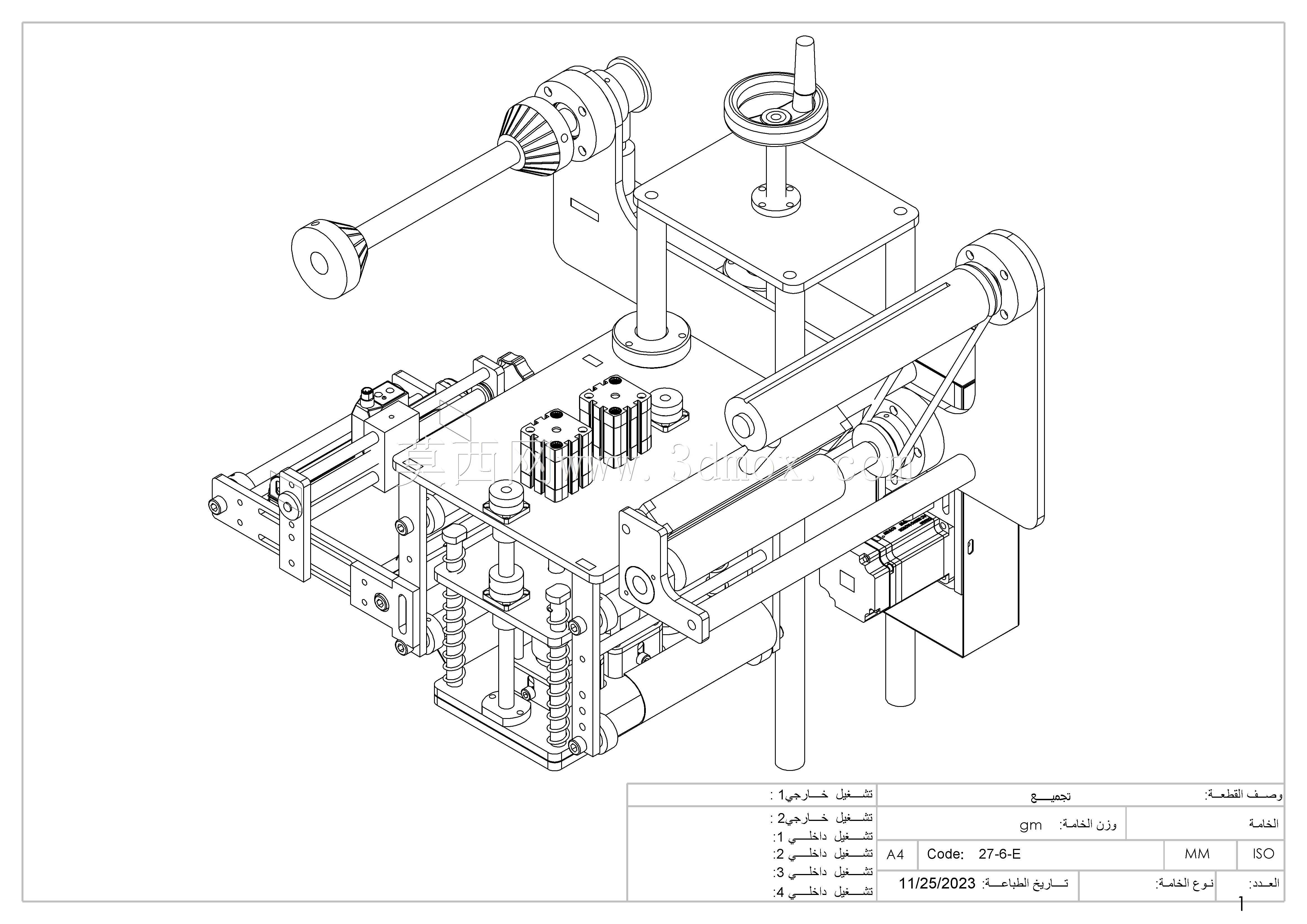

　　料斗采用锥底收口结构，针对粘稠膏体或者带颗粒的灌装物料，锥底角度设计大于物料安息角，避免物料在斗内架桥残留，料斗下方对接定量灌装阀组，灌装工位随转盘回转到阀头下方时，阀头下行对准杯口，按照设定容量完成注料，注料结束后阀头快速回位，滴漏的余料由接液槽收集，不会污染转盘上的待加工杯体。转盘作为核心工位载体，沿圆周均匀分布多个杯座定位工装，每个杯座的型腔尺寸匹配对应规格的杯体外径，杯体从上游进杯滑道送入后，被分杯机构逐个分离落到转盘工装内，回转过程中依次经过光电检测工位，确认杯体就位后才会触发后续灌装动作，缺杯的工位会自动跳过灌装、封膜工序，减少物料和包材的浪费。设备中段布置卷状封口膜放料机构，放料架搭载膜卷支撑轴、导向辊与牵引送膜组件，

　　封口膜经过色标传感器定位后，被热封工位的热压头裁切压合在杯口，热封头的温度、压力、保压时长都可根据杯口材质、膜材厚度独立调整，针对PP、PE、铝箔复合膜不同包材都能实现稳定密封，封合完成后废边料由收卷机构同步卷取，保持工位周边整洁。转盘后侧延伸出直线出料输送线，完成封口的成品杯随转盘转到出料位时，由拨杯机构把成品从杯座里推出，落到输送网带上向后段检重、喷码、装箱工位流转，输送线的高度和对接节拍可以和前后段整线匹配，不需要额外增设过渡转接机构。操作交互区域布置在机架前侧的悬臂控制箱上，触控屏、启停按钮、急停开关都安装在操作人员伸手可及的位置，设备运行参数、工位故障状态都可以在屏上直接查看，调试时可以手动切换单个工位动作，

　　分步验证灌装量、封膜位置、转盘分度精度，大幅缩短换型调试的耗时。整机的安装边界在设计阶段就做了收拢优化，所有外伸的执行机构、料斗、放料架都没有超出柜体投影范围过多，车间排布时只需要在设备两侧预留操作人员通行、更换膜卷和补充物料的操作空间，不需要像直线式灌装线那样预留数米长的工位排布长度，单位厂房面积的产能利用率更高。结构设计上所有和物料、包材接触的部件都采用易拆洗的快装结构，灌装阀、料斗、接液部件不需要专用工具就可以拆卸，满足食品医药行业每班生产结束后的CIP清洗要求，回转驱动部分采用间歇分割器搭配传动组件，转盘每次转位的重复定位精度稳定，保证杯体和灌装头、热封头的同轴度，长期运行不会出现偏位漏灌、封边错位的问题。
