CA6140机床配套双头开口扳手结构设计

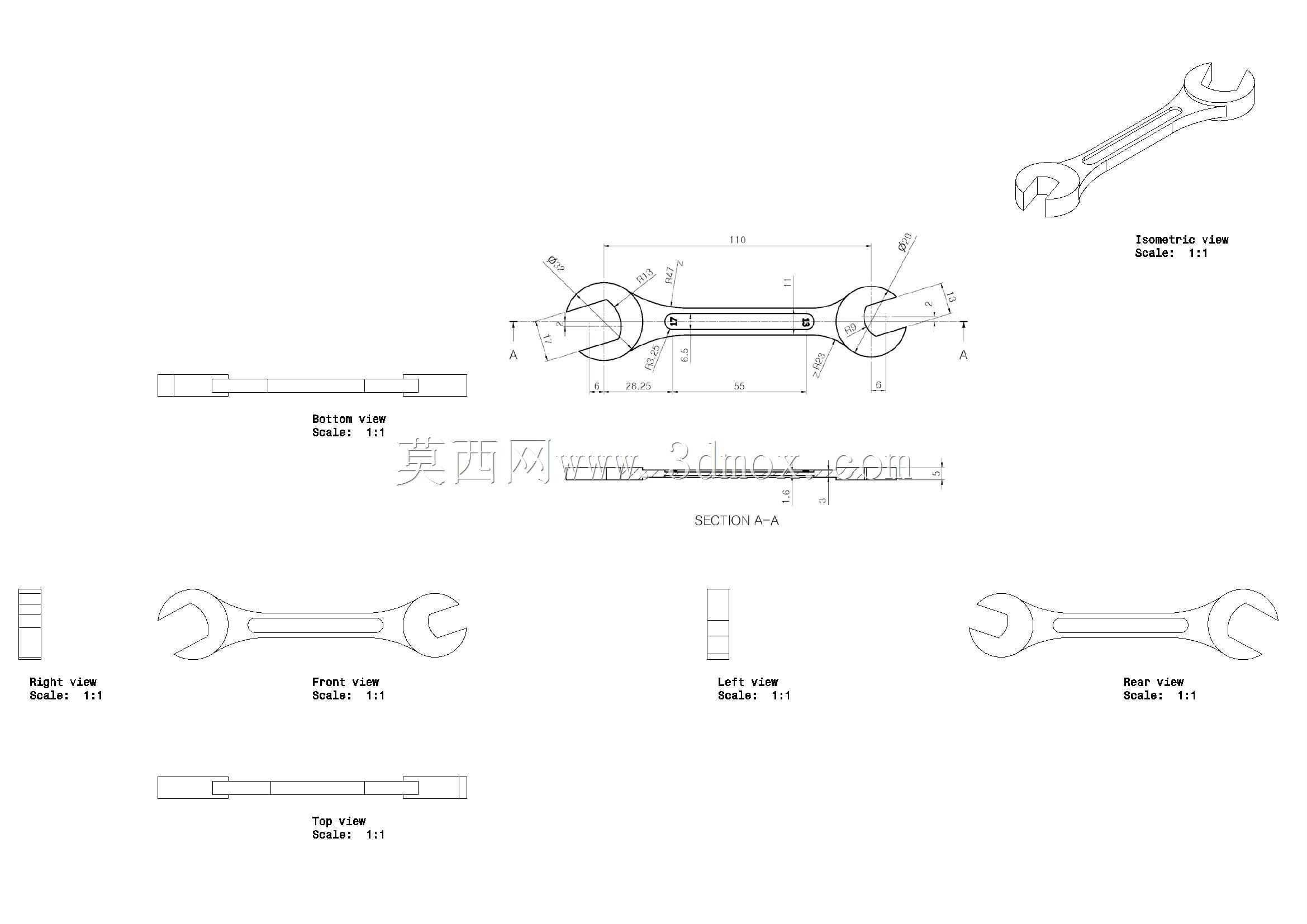

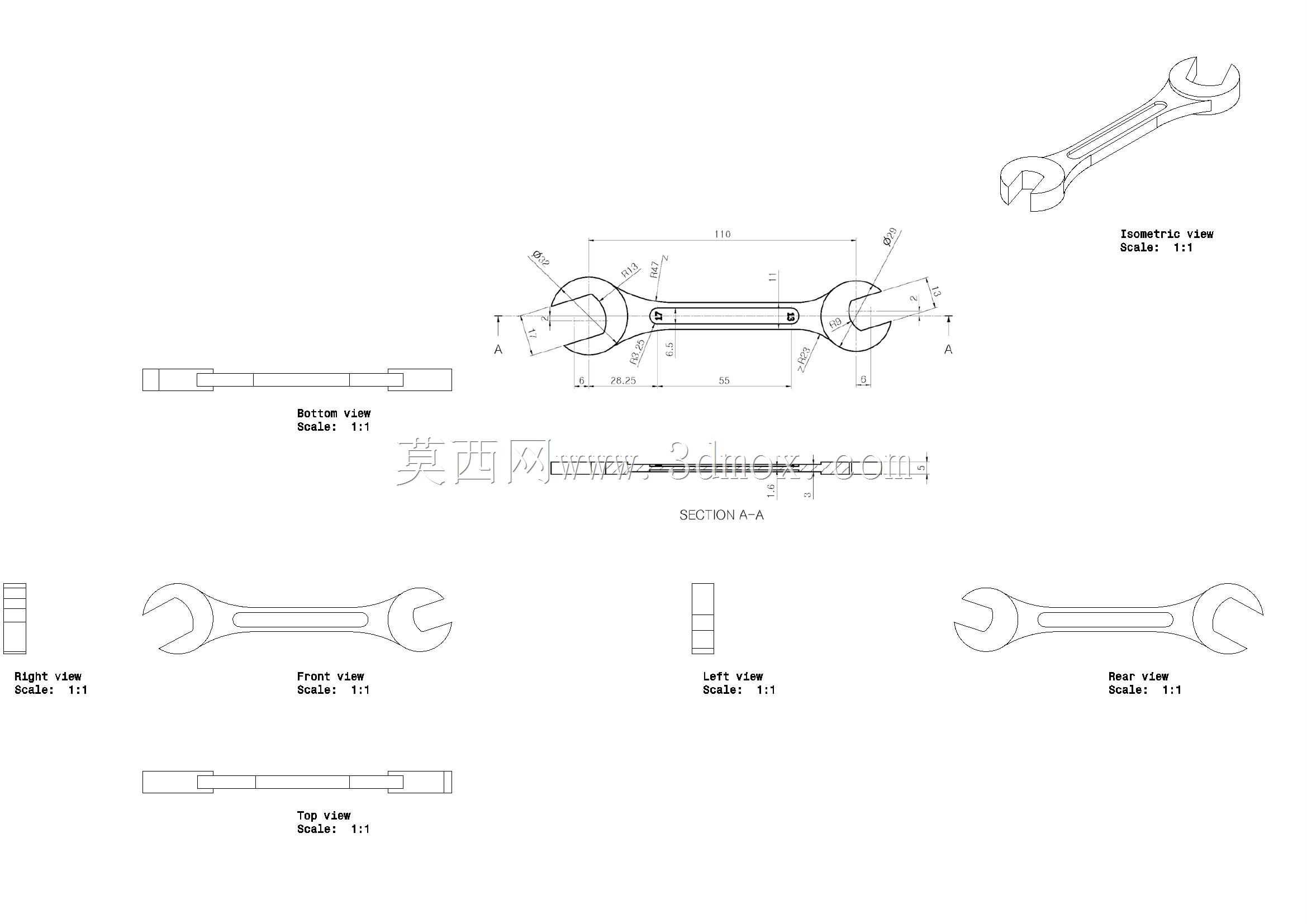

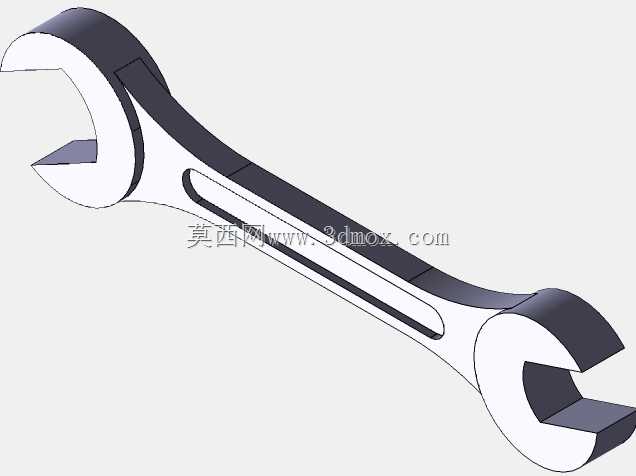

　　这款双头开口扳手是针对CA6140普通车床日常操作、维护保养场景设计的手动紧固工具，主要适配车床操作中常用的两种规格外六角紧固件，在机床换刀、夹具调整、护板拆装、部件检修等常规作业中，可直接完成对应规格螺栓螺母的拧紧与松卸操作，无需频繁更换工具，能有效减少机台维护过程中的工具切换耗时。从结构设计来看，扳手整体采用平直长柄布局，总长度控制在110mm，属于紧凑型手动工具，可适配车床周边狭窄操作空间的使用需求，不会因为柄身过长与机床周边的导轨、刀架、护罩部件发生干涉。两端开口分别对应Φ19、Φ22两种常用紧固件规格，开口处做了15°的偏转角度设计，实际操作中可在紧固件回转空间受限的场景下，通过小幅度来回扳动完成连续紧固作业，

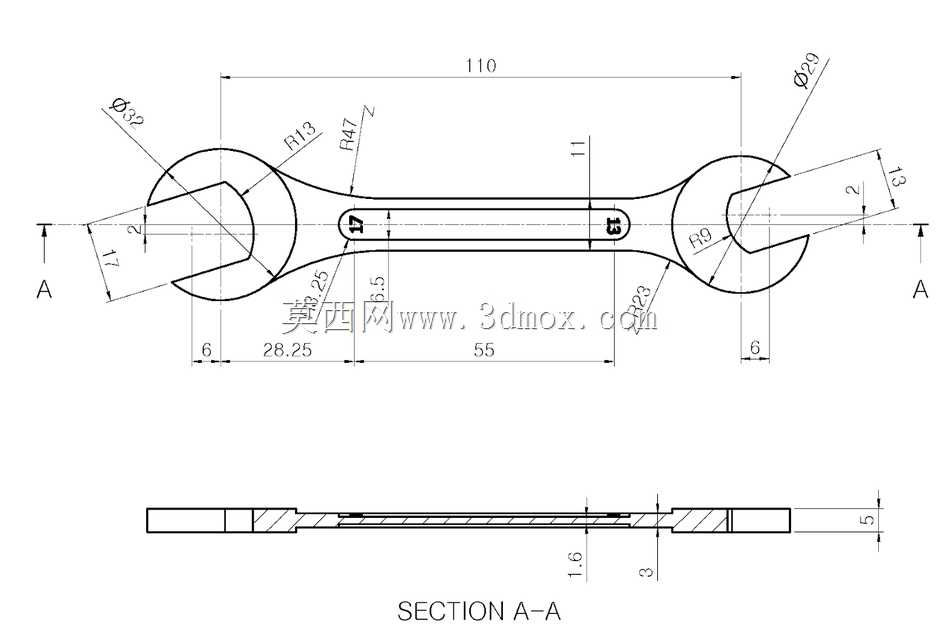

　　避免整圈转动扳手需要的大空间要求。开口根部做了R13、R9的圆弧过渡处理，能分散紧固作业时柄身传递到开口处的应力，避免大扭矩操作时开口根部出现应力集中导致的开裂、崩口问题，提升工具的抗扭强度。柄身部分采用等宽平直设计，宽度为11mm，厚度方向做了中间薄两端厚的渐变处理，中间握持段厚度5mm，靠近开口的受力段厚度逐步增加到5.5mm，既保证了整体结构强度，又尽可能控制了工具自重，长时间握持操作不易产生手部疲劳。柄身中部压制有对应规格的标识，作业时可快速识别适配的紧固件尺寸，减少拿错工具的概率。从尺寸边界来看，扳手两端开口的中心距为55mm，开口端部到最近的柄身尺寸标注基准距离为6mm，整体轮廓无外凸的尖锐结构，

　　存放时可直接放入机床配套的工具盒槽位，不会与其他工具发生卡滞。截面设计上，柄身边缘做了小圆角钝化处理，握持时不会割手，符合手动工具的人机工程要求。在实际机床运维场景中，这类固定规格的双头扳手相比活动扳手，开口与紧固件的贴合面更大，紧固时不易打滑损伤螺栓六角头，尤其适合机床安装调试时对特定规格紧固件的定扭矩操作，能保证紧固件的夹紧力符合机床装配的精度要求，避免因为紧固件松动导致的加工振动、部件移位等问题。
