机床用带定位孔折弯钣金安装支架

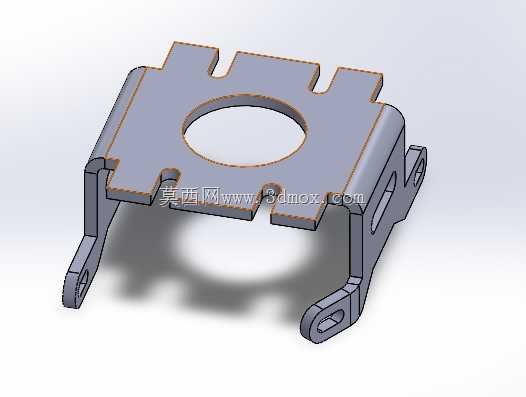

　　这款钣金支架主要应用在普通车床的进给机构旁侧安装位，用来承托小型传感检测模块或是线缆固定座，属于机床内部辅助安装类的结构件，日常作业中不会直接参与切削受力，主要承担部件定位、安装支撑的作用，避免外接检测元件在机床运行振动中出现移位。从结构设计来看，主体采用单块钣金一体折弯成型，没有额外焊接拼接工序，能有效控制加工成本，也减少拼接带来的形位公差累积。主体平板中心开设的大尺寸圆孔，是为了给穿过的轴类部件或是走线预留避让空间，避免支架安装后和运动部件发生干涉，平板边缘开设的多个缺口，是对应安装位周边的凸台结构做的避让设计，安装时不需要额外调整周边部件位置，直接对位即可卡入预装位置。两侧向下折弯的支腿是主要的承力结构，

　　支腿末端开设的长圆孔是安装调节孔，现场装配时可以根据实际对位需求微调支架的前后安装位置，抵消部分机架加工带来的安装孔位误差，不需要二次扩孔调整。支腿侧面额外开设的小圆孔，是用来穿装固定扎带或是小型定位销，进一步约束支架的侧向位移，避免机床长期运行的振动导致固定螺栓松脱后支架移位。设计时优先考虑了钣金加工的工艺性，所有折弯处都预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有外露边缘都做了去毛刺处理，避免装配时划伤操作人员或是线缆表皮。安装边界方面，支架整体高度不超过60mm，主体平板的长宽尺寸控制在80mm见方以内，支腿的跨距刚好匹配车床床身对应位置的两个安装凸台间距，不需要额外增加转接板就能直接固定，

　　适配CA6140系列车床的对应安装点位，也可经过简单孔位调整后用在同类型其他机床上做同类安装支撑使用。结构上没有复杂的曲面造型，所有特征都可以通过激光下料、数控折弯两道核心工序完成，加工效率高，批量生产时的品控稳定性较好，支腿的折弯角度经过反复校核，安装后主体平板能保持水平状态，保证上方安装的检测元件检测面处于正确的工作角度，不会因为支架倾斜导致检测数据出现偏差。
