0-1GPM表盘式水流量计结构设计

　　这款表盘式流量测量装置，主要面向小通径低压流体输送场景的流量实时监测需求，常见于小型液压试验台、实验室流体循环系统、家用净水设备、小型冷却循环回路这类对流量监测精度有基础要求、安装空间紧凑的工况中，用来直观显示管路内瞬时液体流量，帮助操作人员快速判断管路通断状态、流量是否处于设计区间，避免因流量不足导致的设备冷却失效、药剂投加失准、工艺参数偏离等问题。

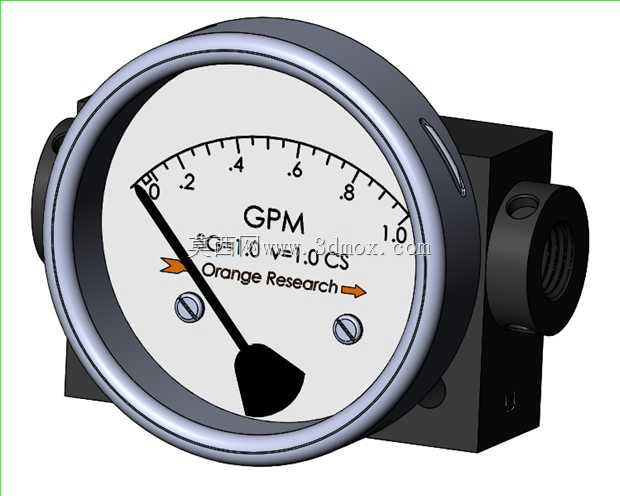

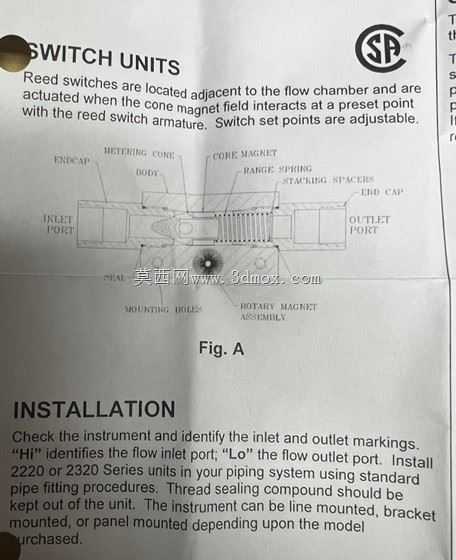

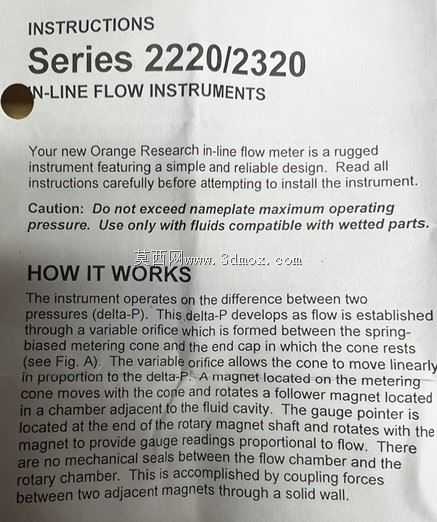

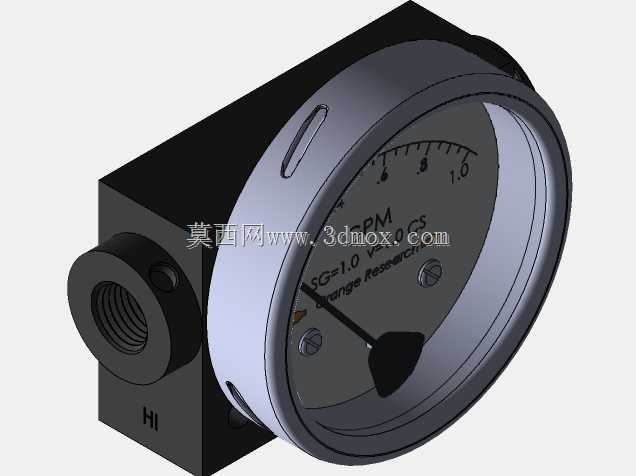

　　从结构设计逻辑来看，整体采用本体集成式布局，测量主体与显示表盘整合为一体式结构，省去了额外的传感引线与分体安装支架，减少了管路安装时的对接点位，降低了潜在的泄漏风险。表盘直径为2.5英寸，属于工业小表盘的常规尺寸，刻度范围覆盖0到1加仑每分钟，刻度分度值为0.05GPM，指针偏转角度与流量值呈线性对应，读数时无需换算，操作人员站在设备正面1米范围内即可清晰识别数值，表盘上标注的流向标识明确了介质通行方向，可避免现场安装时出现进出口接反的问题，表盘正面的两颗固定螺丝采用标准一字槽结构，后期拆卸校验表盘内部结构时无需特殊工具即可操作。

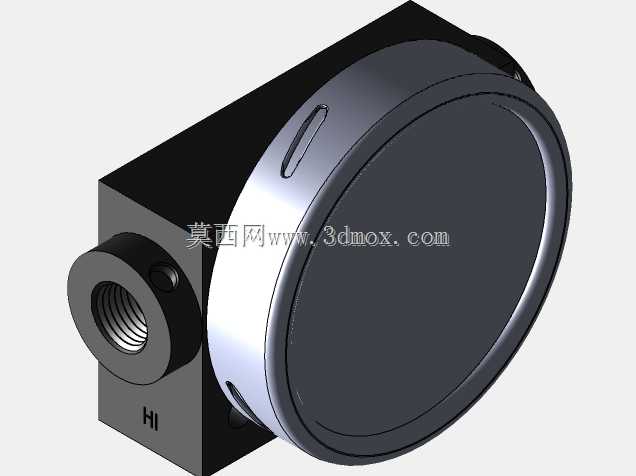

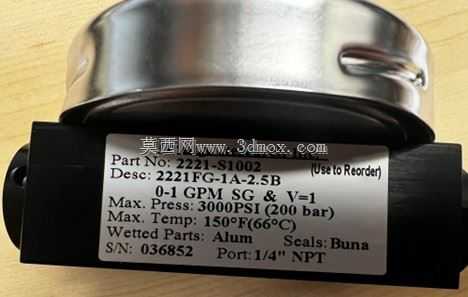

　　安装接口采用1/4英寸FNPT内螺纹端口，属于小通径管路的通用连接规格，可直接匹配同规格的外螺纹管路接头，无需额外加工转换接头，安装时两个接口分别对接进液与出液管路，本体的方形基座可直接贴靠安装面固定，也可通过管路自身的连接强度实现悬空固定，整体安装边界紧凑，不会占用过多管路周边空间。测量结构内置的阻尼组件可抵消管路内流体的小幅脉动，避免指针出现频繁抖动的问题，保证读数的稳定性，外壳的金属压圈与基座采用密封压合结构，可抵御日常工况下的飞溅液体与粉尘侵入，满足普通工业现场的防护要求。

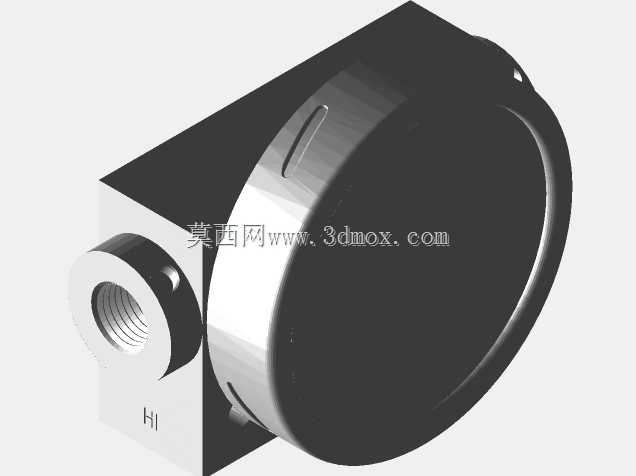

　　建模过程中对表盘刻度的排布、指针的转动行程、内部流道的通径匹配都做了对应还原，螺纹接口的尺寸符合NPT螺纹的标准参数，安装对接时不会出现螺距不匹配、拧入深度不足的问题，基座上的安装定位面做了平面度处理，贴合安装时不会出现间隙，整体结构的尺寸参数完全参照实物比例还原，可直接用于小型流体设备的管路布局设计、装配干涉校验，也可作为教学场景中流量仪表结构认知的三维演示素材。
