HGH20型高组装直线导轨滑块结构设计

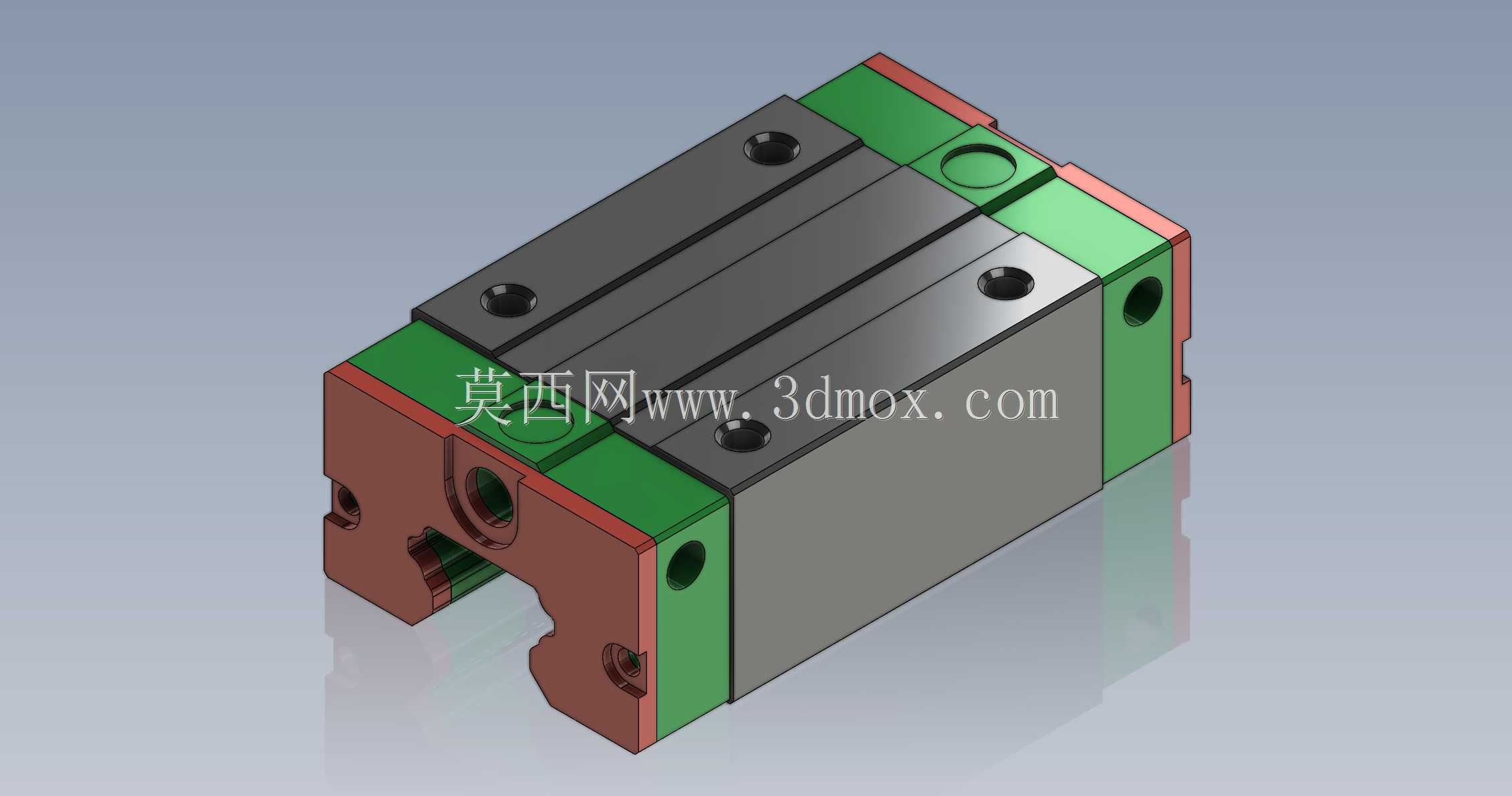

　　这款HGH20规格的直线轨道滑车，也就是行业内常说的高组装法兰型直线导轨滑块，是线性传动系统里应用极广的核心承载部件，在各类需要高精度直线往复运动的设备场景中都能见到它的身影。从普通的数控车床、铣床的进给轴传动，到自动化生产线的移栽机构、点胶设备的运动平台，再到木工机械、包装机械的往复执行端，这类滑块都承担着承载负载、引导运动方向、降低传动摩擦阻力的核心作用。

　　从设计思路来看，这款滑块采用四方型高组装结构，整体壳体采用合金钢材质加工，滚道部分经过高频淬硬处理，保证长期往复运行下的滚道耐磨性，避免过早出现疲劳点蚀影响运行精度。滑块两端配置了端盖与密封结构，内置的反向器能够引导钢珠在滚道与滑块内部回流通道间循环滚动，实现无限制的直线行程运动。侧面的注油孔设计可以直接对接润滑管路，定期补充润滑脂就能维持滚道与钢珠间的油膜，降低运行磨损，延长整体使用寿命。

　　在安装边界与尺寸设计上，这款HGH20滑块适配宽度20mm的标准HGR系列直线导轨，安装孔位采用行业通用的跨距设计，底部的安装基准面经过精密磨削，安装时只需要将滑块基准侧靠紧安装台的定位台阶，按照规定扭矩锁紧安装螺栓就能保证装配精度，不需要额外做复杂的配磨调整。滑块的端面密封采用双唇口结构，能够有效阻挡加工过程中产生的切屑、粉尘进入滑块内部滚道，避免钢珠与滚道被硬杂质刮伤，在金属切削设备这类多粉尘、多切屑的工况下也能稳定运行。

　　从功能特性上看，这款滑块采用四列圆弧接触滚道设计，能够同时承受径向载荷、反径向载荷以及双向的横向载荷，额定动载荷与静载荷参数能够满足多数中低速、中等负载的直线传动需求，运行时的摩擦阻力仅为普通滑动导轨的五十分之一，能够大幅降低驱动电机的功率损耗，提升设备的传动效率。同时四列滚道的等载荷设计让滑块在安装时存在一定的偏差自适应能力，即使导轨安装面存在少量的平行度误差，也能通过滚道的接触变形自动补偿，不会出现卡滞、运行阻力骤增的问题，降低了设备组装时的调试难度。在实际选型应用中，这类滑块通常会成对使用，单根导轨上配置的滑块数量根据负载大小、行程长短以及运动时的倾覆力矩大小来确定，当设备存在较大的悬臂负载时，还需要适当增加滑块数量或者选用加长型滑块来提升整体的抗倾覆能力，保证运动过程中的稳定性与精度保持性。
