手持式空气干燥器外观结构设计方案

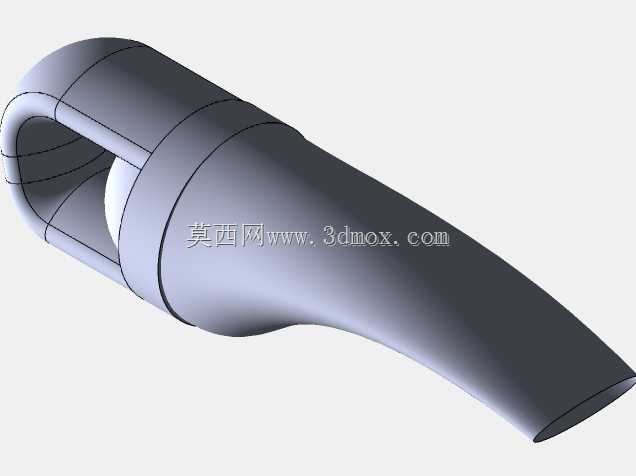

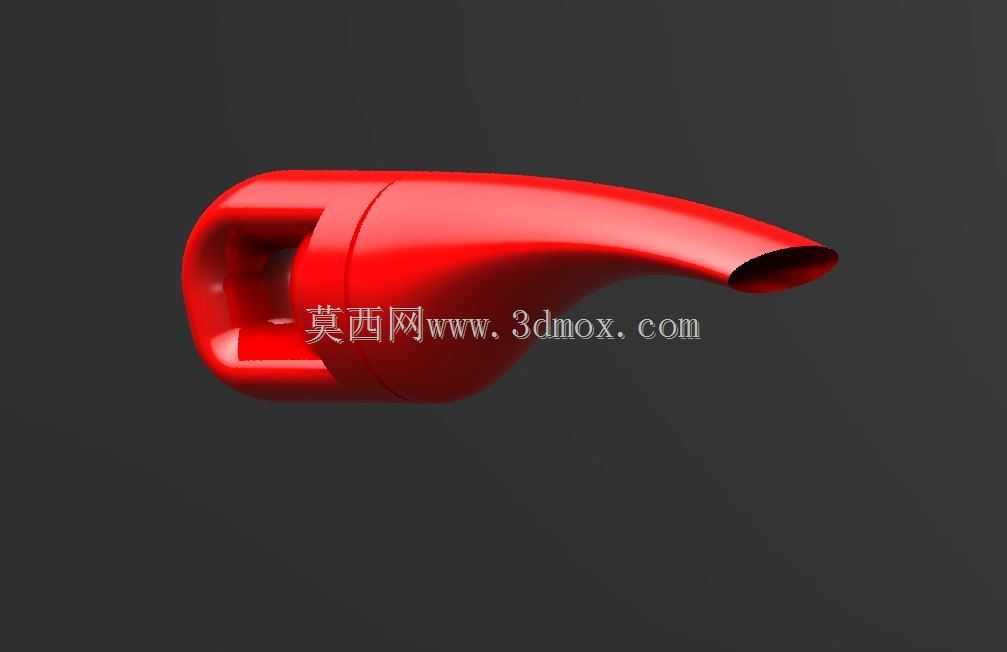

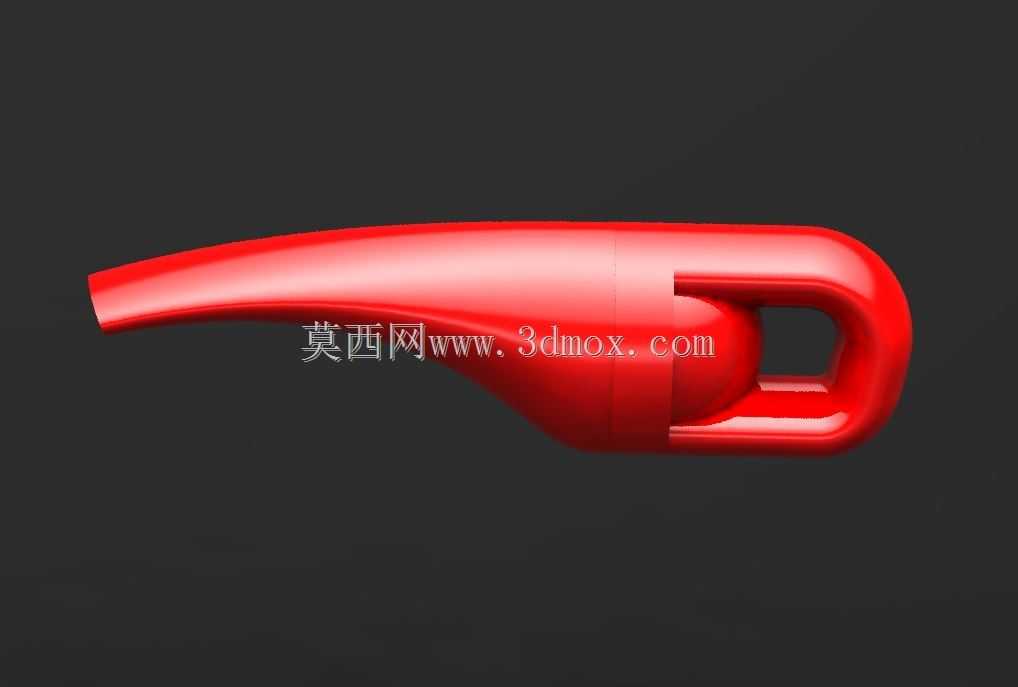

　　这款手持空气干燥器的结构设计，首先围绕日常作业中的手持操作场景展开，整体采用流线型曲面壳体，握持段做了内收的弧面处理，匹配成年人手掌抓握时的贴合弧度，长时间握持作业不易产生硌手的疲劳感。出风口采用渐缩式斜切风嘴设计，气流从风机腔输出后经过风嘴的导流收敛，能够形成集中的高速气流束，针对工件表面水渍、浮尘的吹扫作业时，可精准覆盖狭窄缝隙区域，不会出现气流过度扩散导致的吹扫效率下降问题。进风段设置在握持端的尾部区域，做了隐藏式格栅结构，既保证进风通量满足风机的进气需求，也能避免大尺寸杂物被吸入风机腔造成叶轮卡滞。壳体的分模线沿曲面的曲率走向布置，合模后不会出现突兀的棱边，表面做了顺滑的圆角过渡，所有边角的R角均控制在3mm以上，

　　日常使用中不会出现尖锐边角刮擦操作人员手部的问题。从安装边界来看，整机的轴向长度控制在220mm以内，握持段的最大直径为75mm，能够适配常规的设备收纳格放置，也可搭配壁挂式支架固定在工位旁，不占用过多的操作台空间。内部腔体预留了风机、加热模块的安装位，各部件的定位筋沿壳体内壁均匀分布，装配时不需要额外做定位调整，能够直接卡入对应位置，减少装配工序的调整时间。风嘴与主机壳体采用卡扣式连接结构，可根据不同的作业场景更换不同口径的风嘴配件，不需要借助额外工具即可完成拆装。在实际应用场景中，这类手持空气干燥器可用于机加工后工件表面切削液的吹扫、实验室玻璃器皿清洗后的快速干燥、电子元器件组装前的表面浮尘清理等场景，

　　设计时充分考虑了不同场景下的操作角度需求，风嘴的上扬角度设置为15度，操作人员手持作业时不需要过度翻转手腕即可对准待处理工件表面，降低长时间操作的腕部负荷。壳体的壁厚均匀控制在2.5mm，既保证了壳体的结构强度，跌落时不会出现壳体开裂的问题，也能控制整机重量，单手握持操作时不会有过重的负重感。内部的风道做了顺滑的弧面过渡，没有直角转折结构，气流在风道内传输时的风阻更低，同等功率下能够输出更高的风速，同时也能降低气流紊流产生的工作噪音。
