Swerve驱动机器人练习底盘结构设计

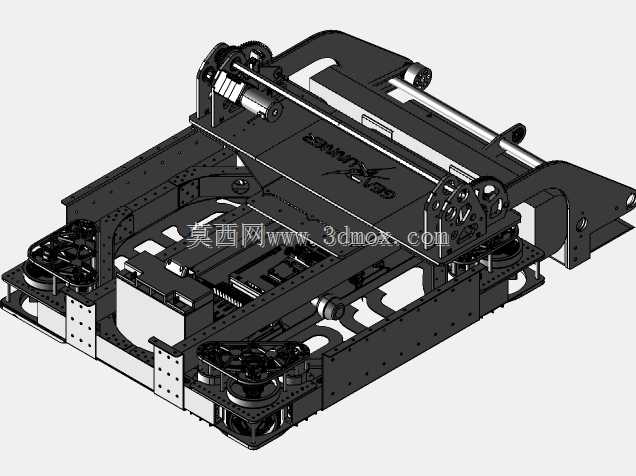

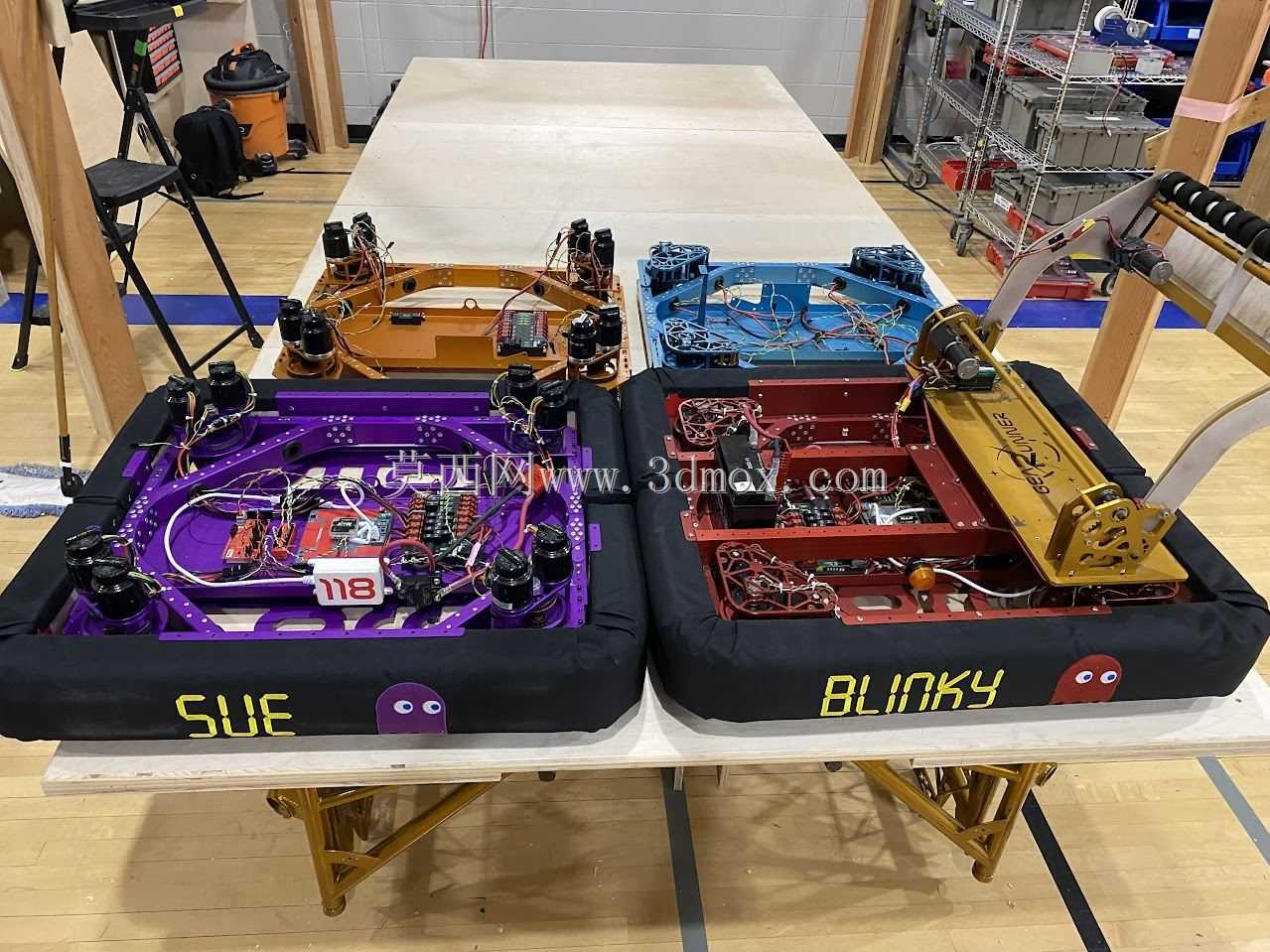

　　这套底盘结构核心采用Swerve驱动布局，四个角部分别布置独立转向与驱动单元，每个轮组可独立完成转向角度调整与转速输出，区别于传统差速转向底盘，该结构可实现全向移动，包括横向平移、原地自旋、斜向行进等多种运动模式，适配需要高机动性的竞技场景操作需求。底盘框架采用模块化拼接设计，上层预留了标准安装孔位矩阵，可根据不同测试需求加装传感器支架、配重块、执行机构等拓展组件，框架边缘做了圆角防撞处理，外围包裹缓冲泡棉结构，可吸收练习过程中碰撞产生的冲击力，保护内部电气元件与驱动结构不受损坏。两套不同配色的底盘采用统一的安装边界尺寸，轮距与轴距参数保持一致，可实现零部件通用互换，降低练习过程中的备件储备成本。驱动单元的电机安装座采用可调式设计，

　　可通过调整安装张紧度适配不同规格的同步带传动组件，转向机构的角度反馈传感器直接集成在转向转轴上端，无需额外设计传动结构即可实时采集轮组转向角度，减少传动间隙带来的控制误差。底盘中部预留了电气元件安装舱，可容纳主控制器、电源模块、电机驱动器等核心电气部件，舱体内部设计有线缆固定槽位，可规整布置动力线与信号线，避免运动过程中线缆拉扯导致的接触不良问题。上层搭载的驾驶员练习机构采用独立安装支架固定，支架与底盘主框架之间通过快拆销连接，可快速完成机构的拆装切换，满足不同练习科目的改装需求。轮组的悬挂采用刚性连接设计，保证转向与驱动的动力传递精度，适配平整场地内的高速移动与精准转向操作，底盘底部距离地面的高度经过优化，既保证了通过性，

　　又降低了整体重心，减少高速转向时的侧倾风险。整套结构的设计优先考虑练习场景下的耐用性与易维护性，所有易损部件均采用外露式安装，无需拆解主框架即可完成更换调整，适合作为驾驶员操作练习、控制算法验证、原型结构迭代的测试载体，可帮助团队快速验证不同控制逻辑与结构方案的实际表现，缩短正式参赛设备的研发调试周期。
