狭长工况用叉车钢框运输承载平台

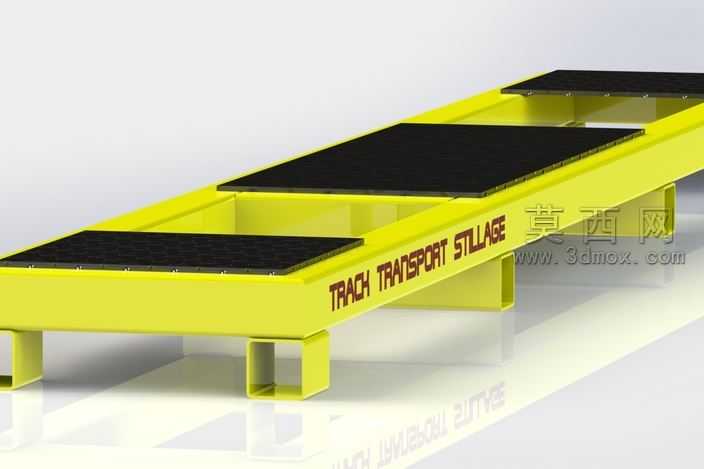

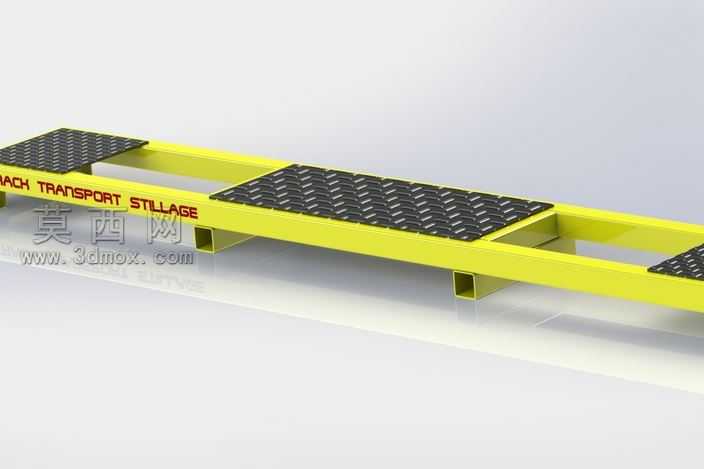

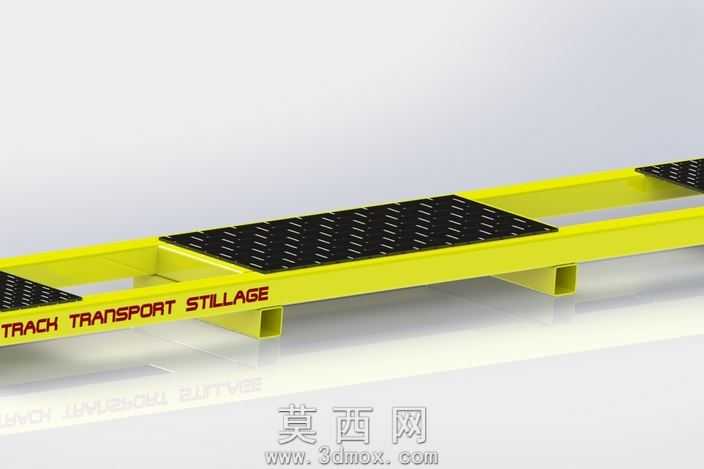

本作品为适配叉车作业的钢框式运输承载平台三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械工装设计的尺寸规范，对每一处结构特征都做了精准的几何约束，确保模型可直接导出工程图用于生产加工参考。模型渲染阶段采用工业产品常用的写实渲染方案，主体框架赋予醒目的工业黄哑光金属漆材质，还原钢材经防锈喷涂后的真实质感，表面防滑承载面赋予黑色花纹钢板材质，通过纹理贴图还原防滑钢板的菱形凹凸纹路，同时调整材质的粗糙度与反光参数，模拟车间使用后轻微磨损的真实视觉效果，场景采用柔和的影棚布光，清晰展现平台的结构层次与材质差异。结构设计上，平台采用双纵梁为主的钢框式结构，两根平行的矩形钢管作为主承重梁，沿长度方向贯通整个平台，保证狭长结构下的整体抗弯强度，主纵梁之间设置多组横向连接方钢，提升框架的抗扭性能，避免长距离转运过程中框架发生形变；承载面分段铺设花纹防滑钢板，每段钢板下方都设置有横向支撑筋，确保承载时受力均匀，不会出现局部凹陷；主纵梁底部预留标准的叉车叉齿插入空间，叉齿插入位做了倒角导向处理，方便叉车快速对位叉取，同时在叉齿接触位置做了局部加厚处理，降低叉取时的结构磨损。设计思路围绕狭长受限空间的物料转运需求展开，针对常规托盘无法适配的长条形、大长度物料转运场景，采用窄长型的框架布局，既保证足够的承载长度，又控制整体宽度，可在狭窄通道、狭长作业区内灵活通行；分段式的防滑承载面设计，在保证承载摩擦力、避免物料滑动的同时，尽可能降低平台自身重量，减少叉车的无效负载；开放式的钢框结构相比整板式平台，不仅节省制作材料，还能让作业人员清晰观察叉齿对位情况，提升叉取作业的效率与安全性，整体结构无多余冗余设计，所有焊缝位置都在建模时做了工艺预留，符合钢结构焊接工装的生产工艺要求，可直接作为同类运输工装的设计参考模板。
