本田CR500二冲程FMF排气弯管结构

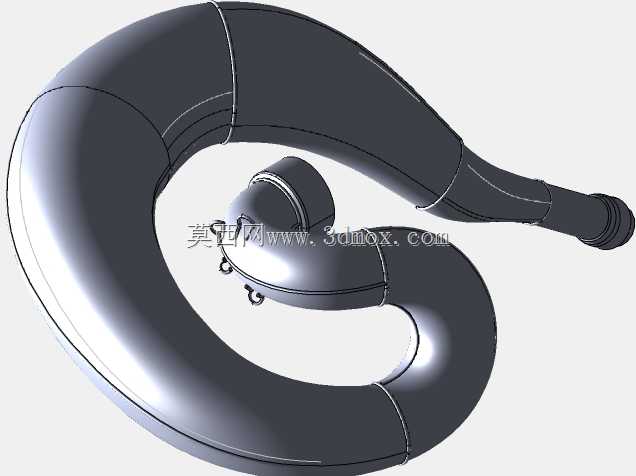

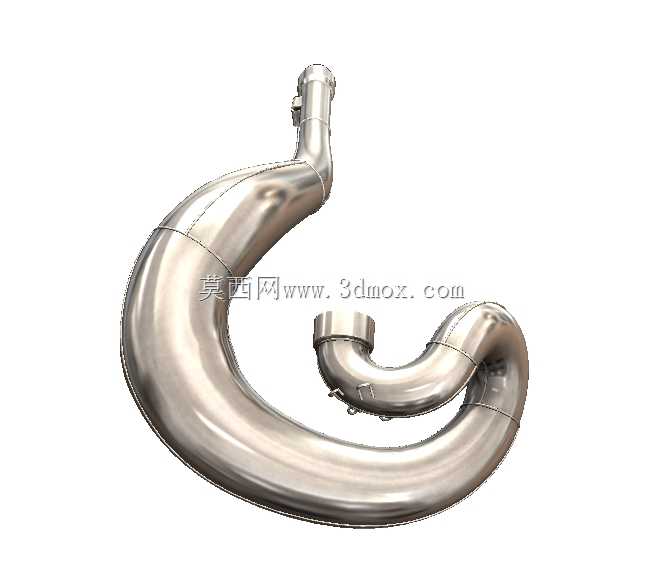

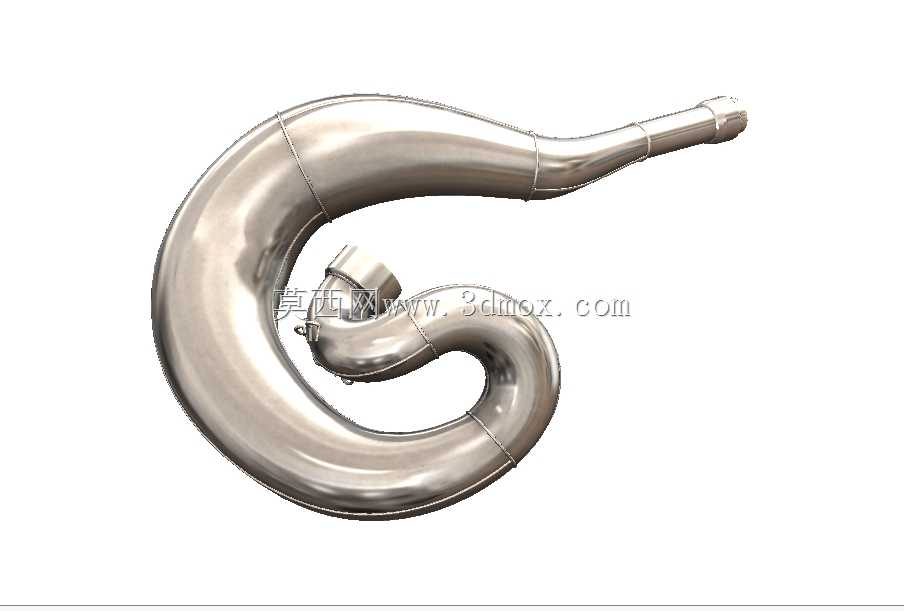

　　这款适配本田CR500车型的二冲程排气弯管，是越野摩托动力系统中直接影响动力输出特性的核心部件，主要应用于非道路越野赛事、林道穿越等大负荷高转速骑行场景，区别于普通民用代步摩托的排气结构，这类膨胀腔式排气管的设计完全围绕二冲程发动机的扫气效率优化展开。从结构特性来看，整体采用螺旋蜗壳式的膨胀腔走向，前端对接气缸排气口的收敛段严格匹配CR500发动机的排气正时角度，避免高转速下排气回压干扰新鲜混合气进入气缸，中段大曲率的蜗旋膨胀腔是整个排气的核心功能区，利用二冲程排气的压力波反射效应，在排气门开启后的特定曲轴转角区间形成负压抽吸效果，帮助气缸内的废气彻底排出，同时减少新鲜混合气随废气逃逸的情况，尾段逐步收敛的连接段用于对接后续消音段，

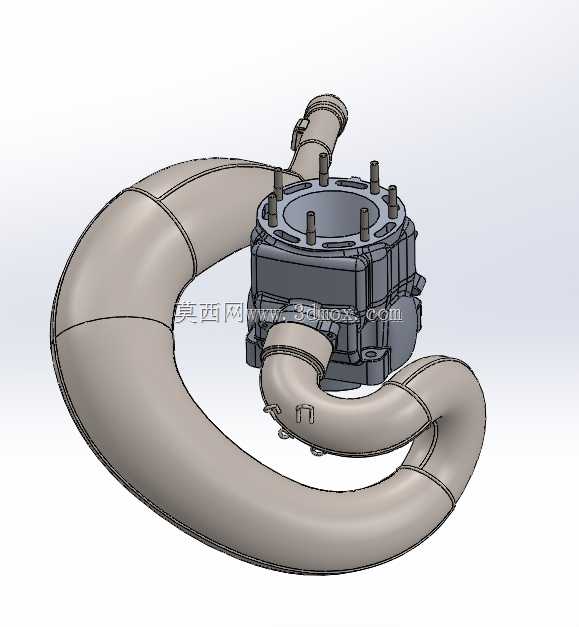

　　保证排气流速的平稳过渡。设计过程中需要严格控制各段的管径变化率，膨胀腔的最大容积需要和CR500的单缸排量精准匹配，过大的膨胀腔会导致低转速下扭矩流失严重，过小则无法在高转速区间形成有效的压力波反射，蜗壳的弯曲半径经过反复校核，既避免了过小弯径造成的排气阻力陡增，也兼顾了越野摩托底盘的布局空间，不会在飞跳落地、大角度倾斜过弯时和车架、后摇臂发生运动干涉。安装边界上，前端法兰的安装孔位完全对应CR500气缸头的排气接口定位尺寸，密封面的平面度控制在0.1mm以内，保证高温高压排气不会出现泄漏，整体管路的固定吊耳位置匹配原厂车架的安装点，不需要额外改装支架就能完成装配，管壁厚度兼顾了轻量化和抗冲击要求，能够抵御越野场景下飞溅的碎石击打，

　　同时耐受二冲程发动机排出的高温废气持续冲刷，不会出现过早的热变形开裂。这类排气结构的建模难点在于复杂空间曲面的顺滑过渡，每一段的截面变化都需要和流体仿真的结果对应，避免曲面突变造成的局部涡流增加排气阻力，螺旋走向的管路在建模时需要保证中心线的曲率连续，才能让后续的钣金冲压、焊接工序有可落地的工艺参考，实际装车后能够明显改善CR500在中高转速区间的动力响应，让动力输出的区间更贴合越野骑行时的转速使用需求。
