竞技赛事用机器人操控车手站结构

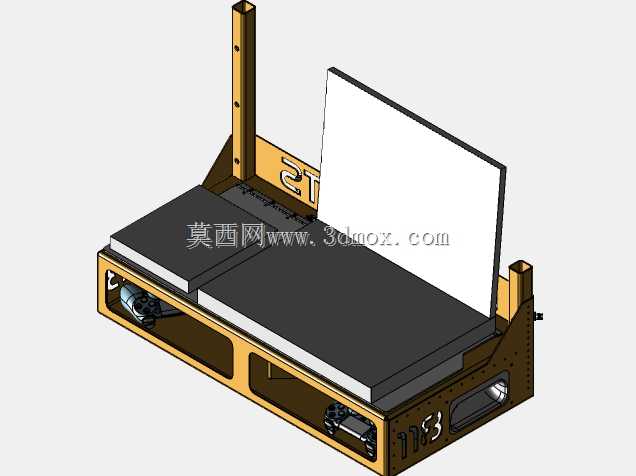

　　这套车手站结构是面向竞技类机器人赛事场景开发的操控承载装置，核心作用是为赛事操作手提供稳定、集成化的机器人操控作业界面，解决赛事现场操控设备零散摆放、接线杂乱、操作动线不合理的实际问题。从结构设计逻辑来看，整体采用框架式分层承载思路，下层预留开放式走线与外设收纳腔，可直接放置游戏手柄、信号转接模块等常用操控配件，腔体内侧预留理线卡扣安装位，能够将电源线、信号传输线沿腔体侧壁规整固定，避免赛事过程中线缆拖拽导致的接口松脱、信号中断问题。中层为笔记本电脑承载平面，平面边缘做了1.5mm高的挡边结构，可防止操作过程中设备滑动移位，承载面下方预留了12mm的通风间隙，能够为高负载运行的操控终端提供自然散热通道，

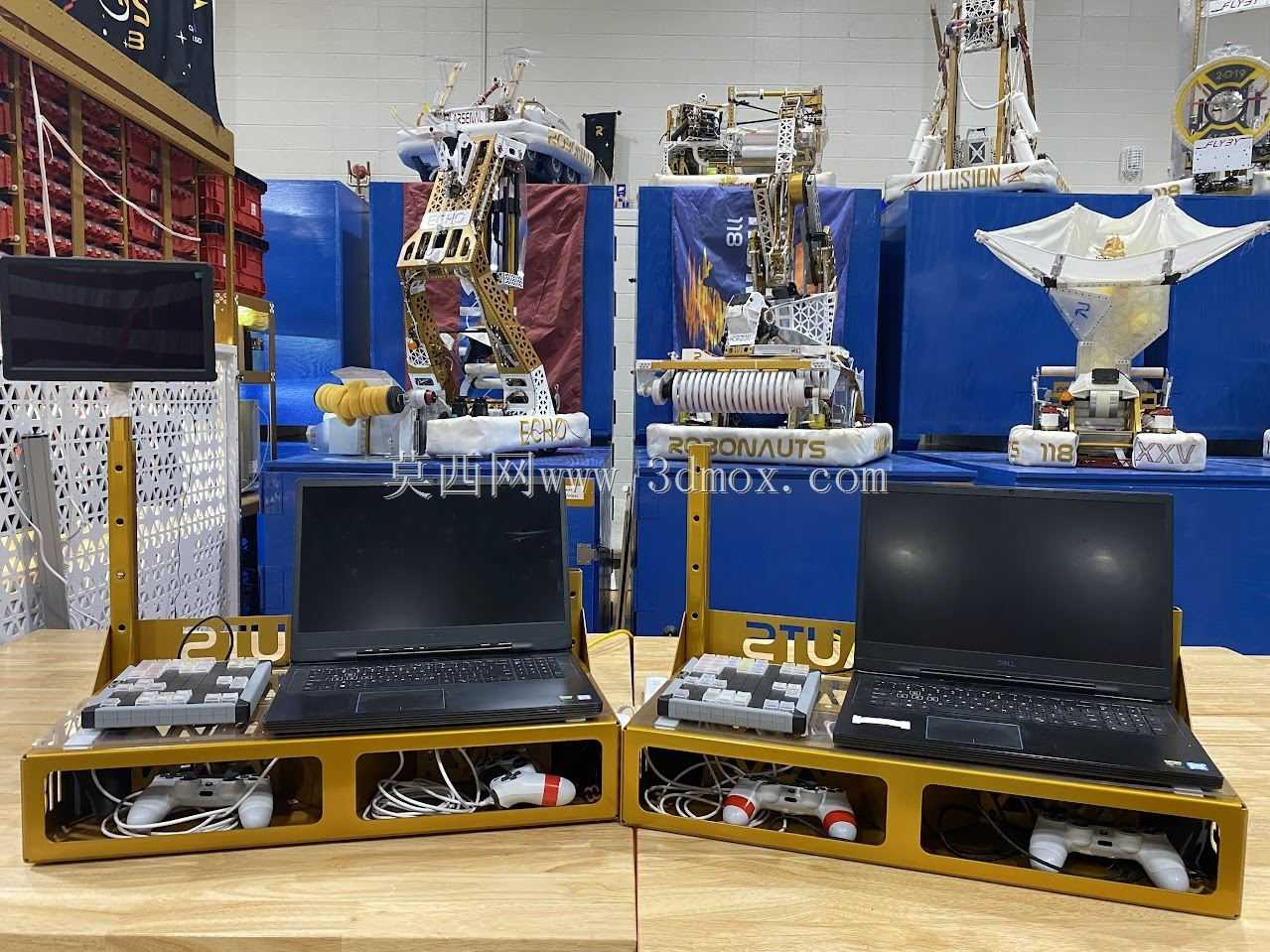

　　避免长时间赛事作业下设备过热降频。上层为功能拓展安装区，可根据赛事操控需求加装状态显示屏、急停按钮、功能拨杆等拓展组件，安装位采用通用2020铝型材T型槽结构，无需额外打孔即可快速调整拓展组件的安装位置，适配不同操作手的使用习惯。整体外形尺寸控制在单张标准赛事操作台的摆放边界内，宽度适配两台15.6寸笔记本电脑并排摆放的最小间距，深度不超过600mm，可直接放置在常规赛事操作工位上，无需额外改造现有场地的工作台结构。从实际应用场景来看，该结构不仅可用于FRC等竞技机器人赛事的现场操控，也可作为实验室阶段机器人调试的临时操控台使用，结构主体采用模块化拼接设计，所有连接部位均采用标准紧固件装配，无需焊接工序，拆解后可装入标准设备运输箱，

　　满足赛事跨区域转运的快速拆装需求。操控位的布局完全贴合赛事操作的人机工程要求，手柄放置位与笔记本键盘区的高度差控制在80mm，操作手长时间握持手柄作业时手臂可自然搭放在台体边缘，减少长时间操作的疲劳感；台体边角全部做了R10的圆角处理，避免赛事紧张操作过程中磕碰划伤。台体表面采用哑光耐磨涂层处理，可减少赛场灯光反射对操作手视线的干扰，同时具备一定的防泼溅能力，少量饮品泼洒后不会渗入下层腔体损坏内部收纳的电子配件。在结构强度设计上，台体主体承载部位采用2mm厚的钣金折弯成型，整体承重可达50kg以上，完全能够承载两台笔记本、多套操控手柄及拓展显示设备的总重量，即使在操作手按压操作力度较大的情况下，台体也不会出现明显形变，保证操控过程中设备的稳定性。
