三级展开式圆柱齿轮减速机结构设计

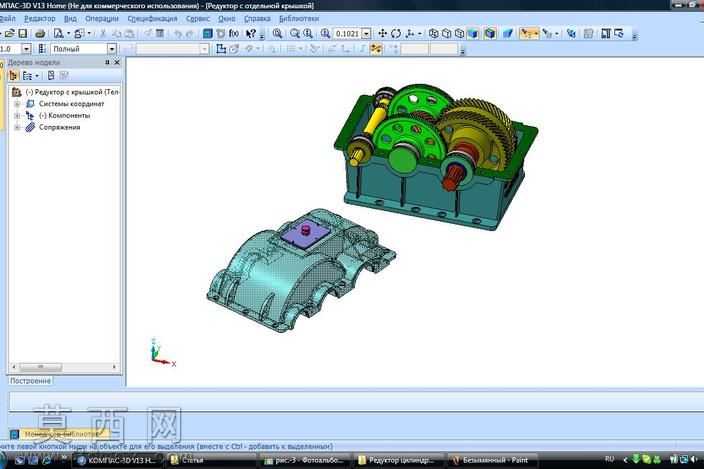

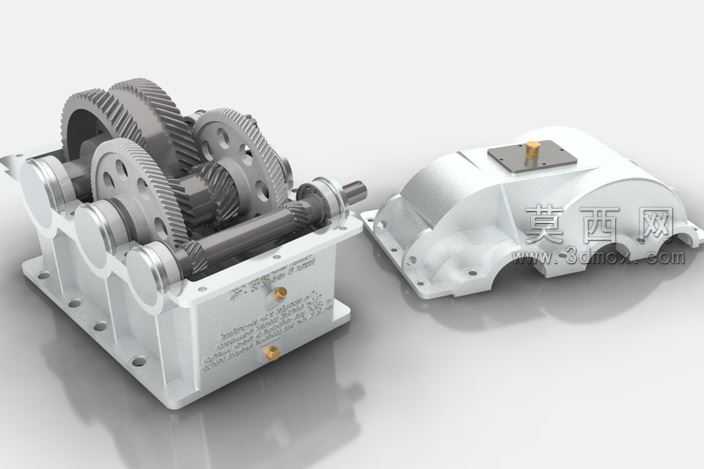

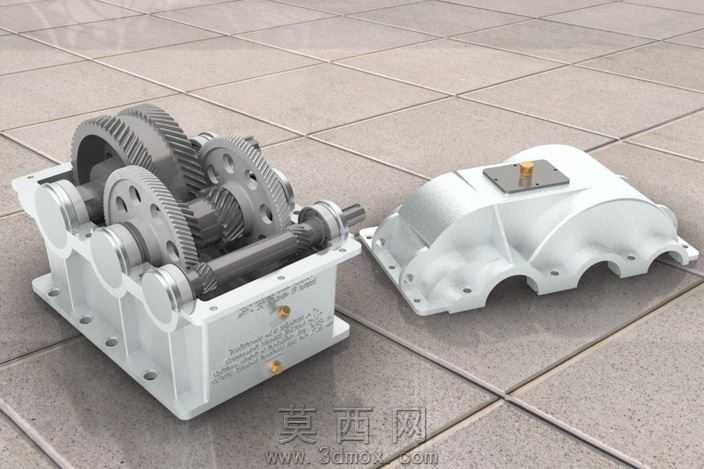

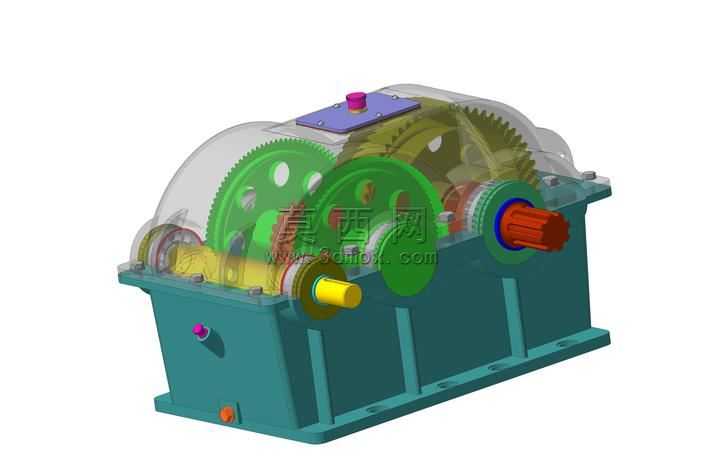

本作品为三级展开式圆柱齿轮减速机的三维建模设计，建模过程严格遵循机械设计规范，完整还原了减速机的全部核心结构与装配关系。建模阶段首先依据传动比分配原则，确定各级齿轮的模数、齿数、齿宽等核心参数，依次完成高速轴、中间轴、低速轴的轴段结构设计，合理规划轴肩定位、键槽布置、轴承安装位的尺寸公差，保证各回转零件的定位精度与装配可行性。齿轮建模采用参数化设计方式，精准绘制渐开线齿廓，还原斜齿轮的螺旋角特征，保证轮齿啮合的干涉检查通过，各级齿轮的传动中心距严格匹配箱体轴承孔的位置尺寸，确保传动链的同轴度要求。箱体部分采用剖分式结构设计，分别完成下箱体底座与上箱盖的建模，细致还原箱体上的轴承孔凸台、加强筋、油位观察孔、透气塞安装位、放油螺塞孔、起吊吊耳、连接螺栓孔等细节结构，箱体内腔预留足够的齿轮润滑空间，同时兼顾箱体的结构刚度与轻量化设计需求。渲染阶段为不同零部件赋予贴合工业实际的材质：齿轮与传动轴采用调质合金钢材质，还原金属表面的细腻磨砂质感与金属光泽；箱体采用铸铁材质，表现出铸造表面的哑光质感与细微颗粒纹理；轴承、紧固件等标准件采用光亮钢材材质，区分出不同机加工表面的质感差异；密封件、油标等非金属零件采用对应橡胶、透明塑料的材质属性，通过光影调整突出各部件的结构层次。装配过程严格按照实际装配工艺顺序完成，依次完成轴系组件的预装、轴承与轴的配合、轴系组件装入下箱体、上箱盖合箱、紧固件与附件安装的全流程装配，所有配合关系均符合机械装配公差要求，可直观展示减速机内部的三级齿轮减速传动路径，清晰呈现动力从高速轴输入、经过三级齿轮副逐级减速增扭后从低速轴输出的完整传动逻辑，整体结构布局合理，传动路线清晰，充分体现了展开式圆柱齿轮减速机传动效率高、维护便捷、承载能力强的结构特点，可用于机械原理教学演示、减速机结构认知、非标设备选型参考等场景。
