植保无人机用T形三脚架固定连接三通件

　　该连接件主要应用于多旋翼植保无人机的机架脚架装配环节，作为机臂与起落架支撑结构的交汇固定部件，承担着分散机架载荷、维持起降姿态稳定的核心作用。植保无人机作业时需搭载药箱、喷洒系统与电池组，整机载荷分布不均，起降过程中还会承受地面冲击与机身振动，该三通件的结构设计直接决定了脚架系统的抗形变能力与长期使用可靠性。

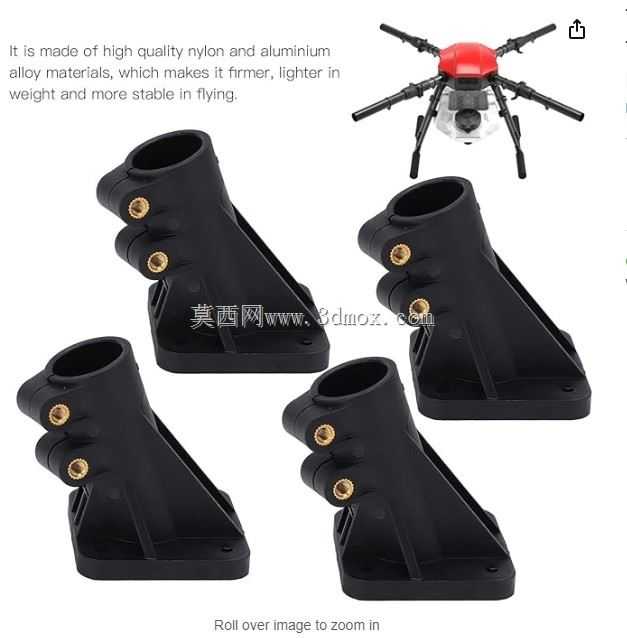

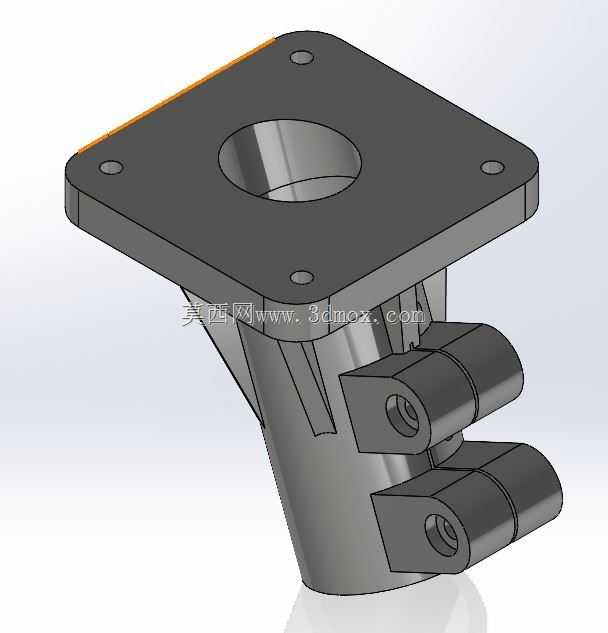

　　从功能特性来看，该部件采用三通道贯通式结构，垂直方向的通孔用于套接机臂主杆，两个侧向带铜嵌件的安装孔用于锁紧固定斜向支撑脚杆，底部的法兰安装面可通过螺栓与机身下挂板完成锁附，实现三个方向杆件的刚性连接。嵌件采用黄铜材质预制嵌装，避免了尼龙材质直接攻丝带来的螺纹滑牙、锁紧力不足问题，反复拆装维护也不会出现连接孔磨损失效的情况，适配植保设备高频次转场、定期检修的使用需求。

　　材质选用上采用高强度尼龙与铝合金复合方案，主体支撑结构使用改性尼龙注塑成型，在保证结构强度的前提下尽可能降低零件自重，减少无效载荷对无人机续航时间的占用；关键受力的安装衬套、连接嵌件使用铝合金或黄铜材质，兼顾轻量化与连接可靠性，相比全金属连接件重量降低40%以上，同时不会出现金属件长期振动疲劳开裂的问题，飞行过程中零件自身的振动阻尼表现更优，能过滤一部分起降与飞行过程中的细碎振动，降低机身传感器的振动干扰。

　　设计过程中充分考虑了安装边界与尺寸适配，主体安装孔的孔径匹配主流25mm直径碳纤维机臂的尺寸公差，侧向支撑孔的角度经过力学仿真优化，斜撑杆展开后形成的支撑面宽度大于机身最大宽度，起降时侧倾15度以内不会出现侧翻风险。零件外壁做了加厚的加强筋结构，从底部法兰面一直延伸至顶部孔位边缘，筋条厚度根据受力路径做渐变处理，孔位周边做了局部加厚避免应力集中，整体外形做了圆弧过渡处理，没有尖锐棱角，既减少了飞行过程中的风阻，也能避免装配、转场搬运过程中划伤作业人员或管线。底部安装法兰预留了两个沉头螺栓孔，安装后螺栓头不会突出零件表面，不会与其他挂载部件产生干涉，安装时无需额外加工适配垫片，可直接与标准规格的碳板、铝管完成装配。
