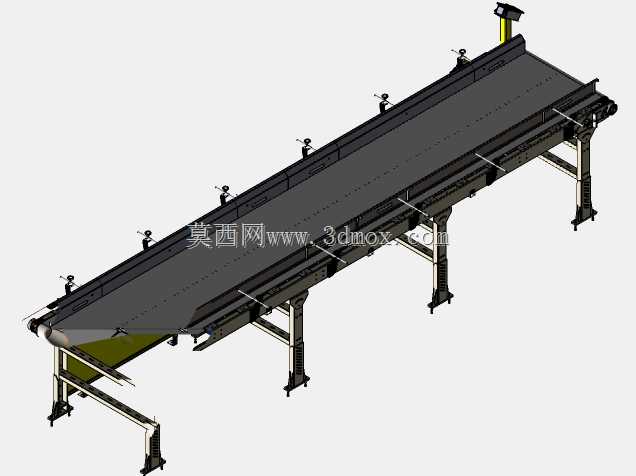

工业重载皮带输送线结构设计

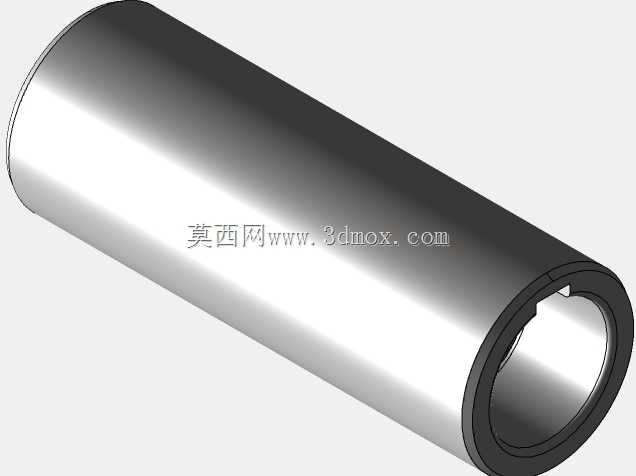

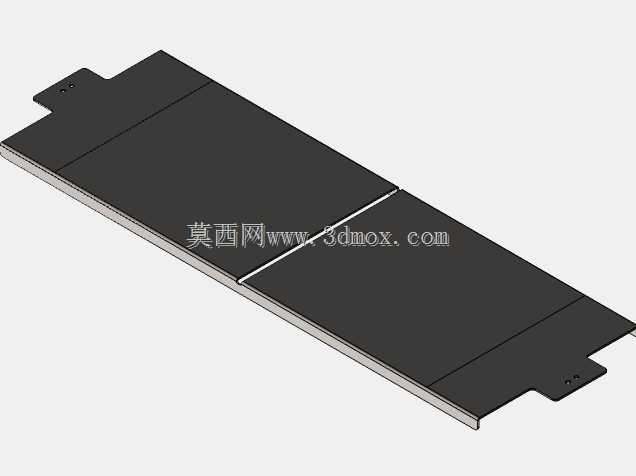

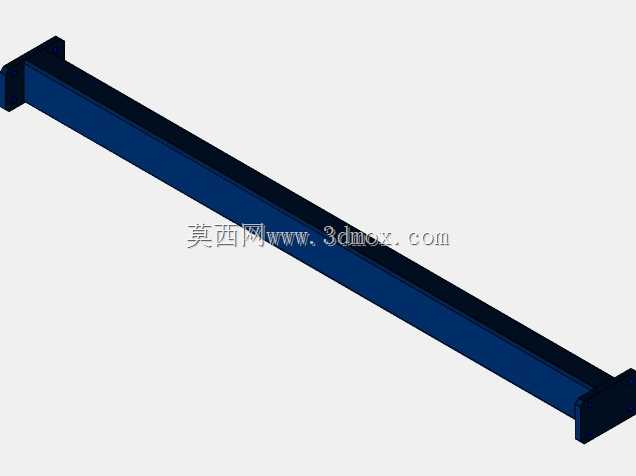

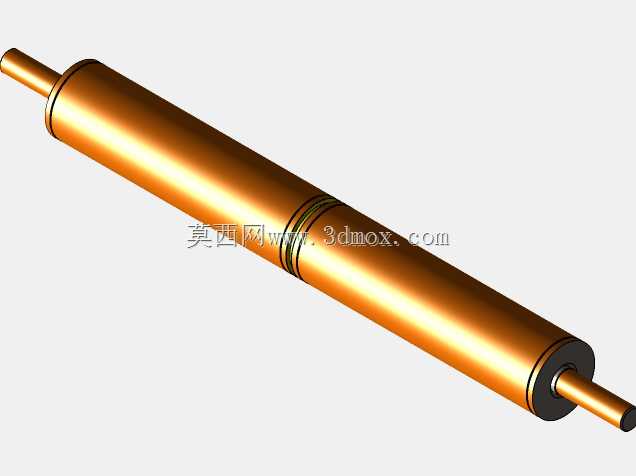

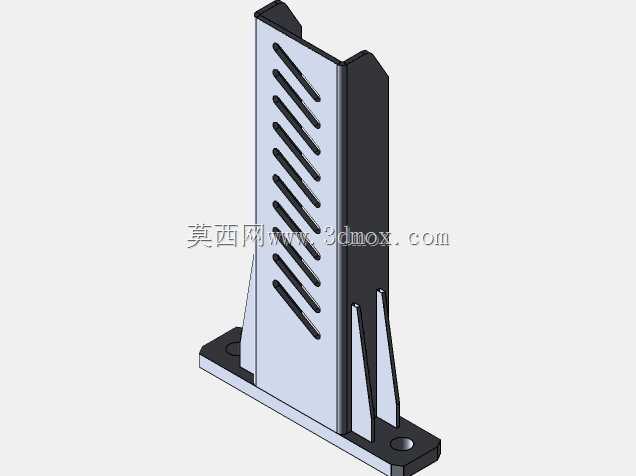

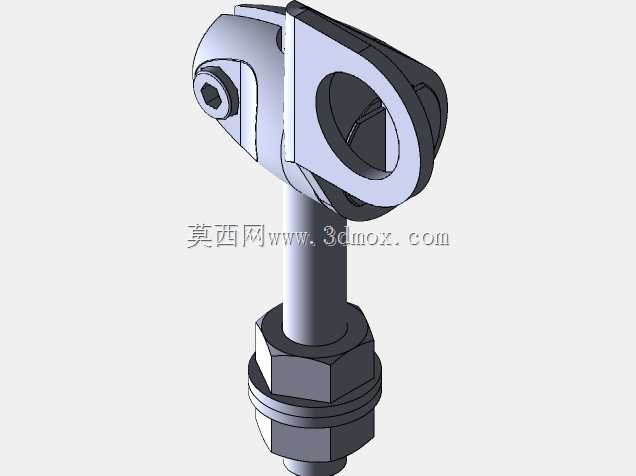

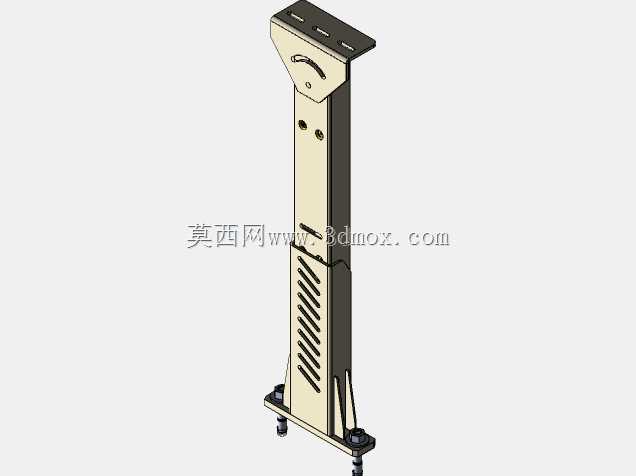

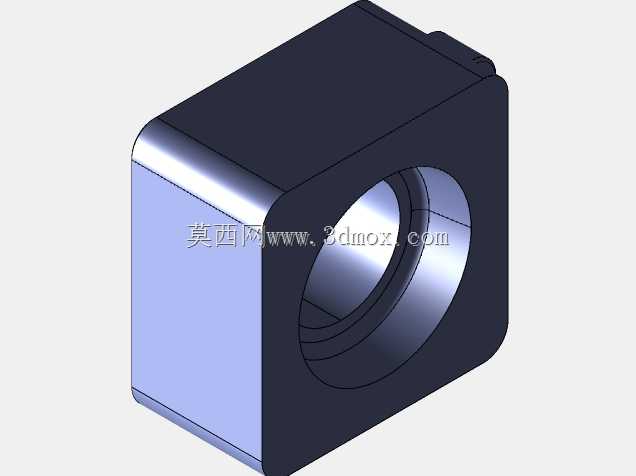

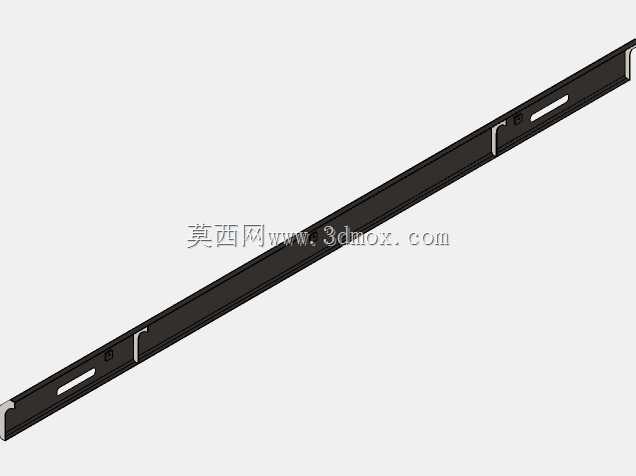

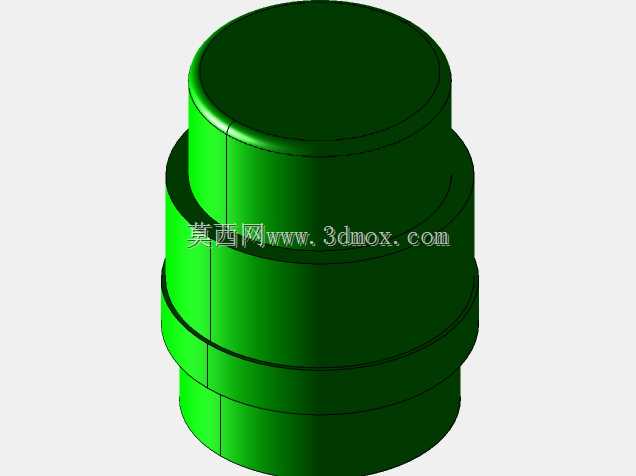

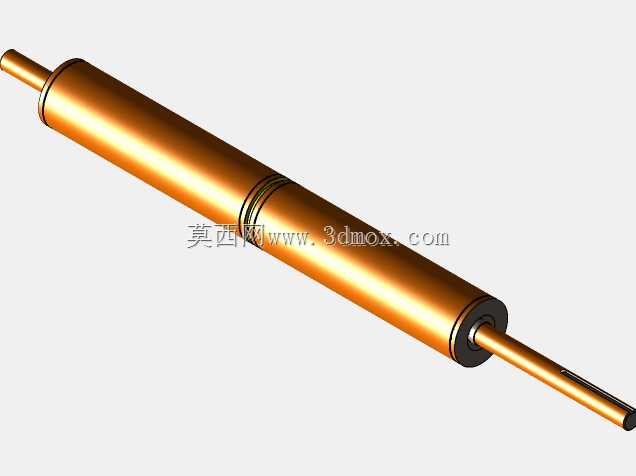

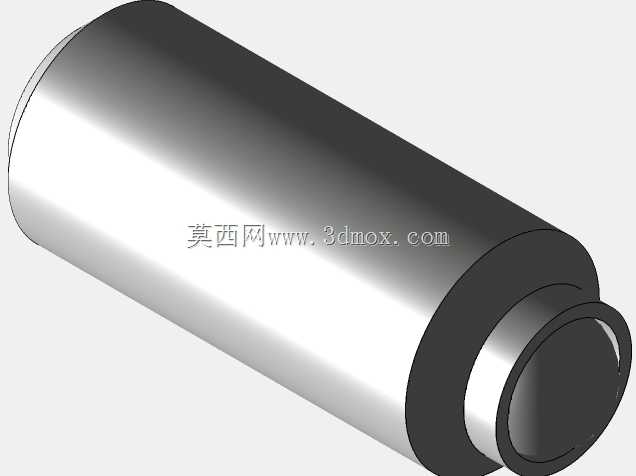

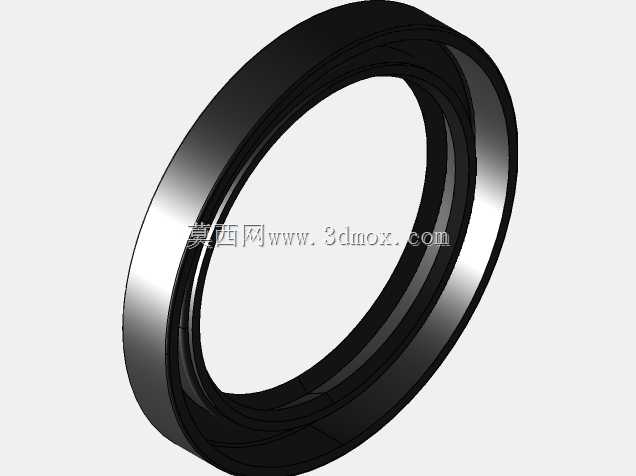

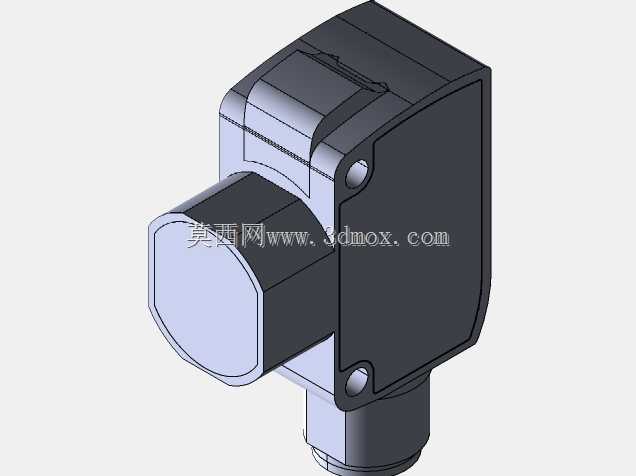

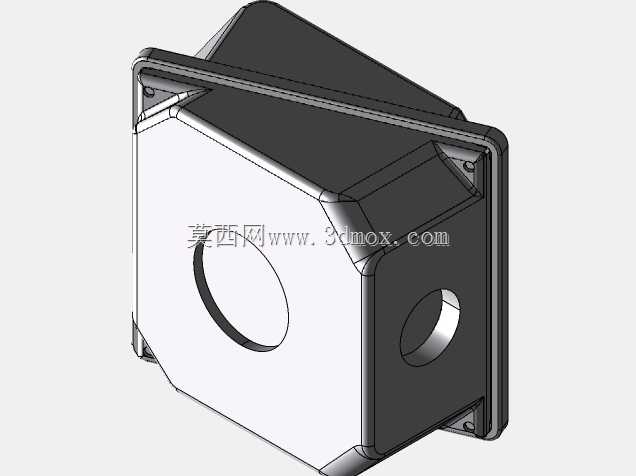

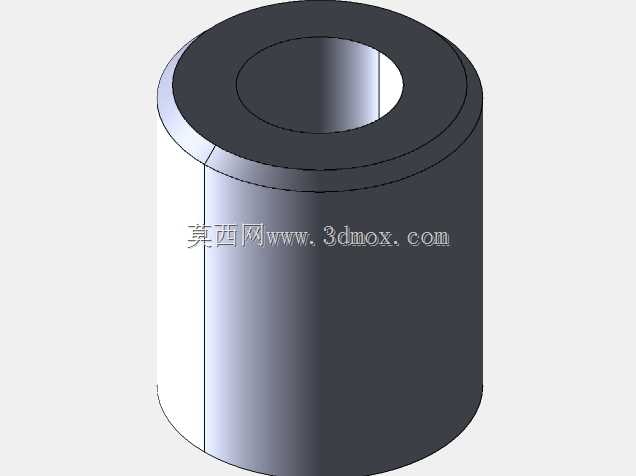

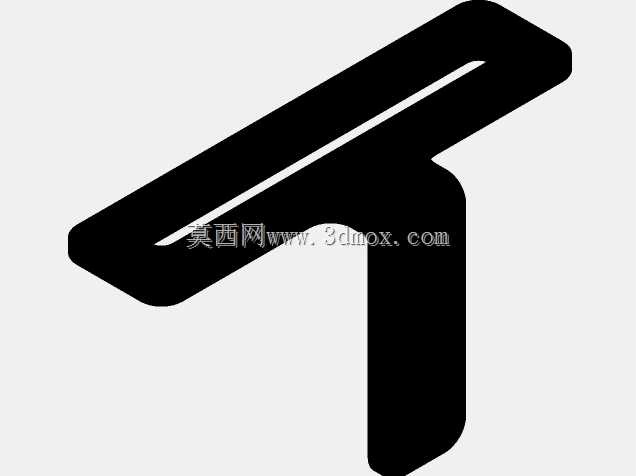

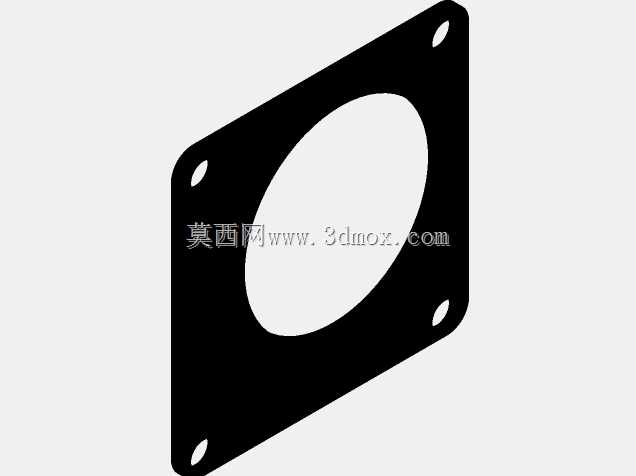

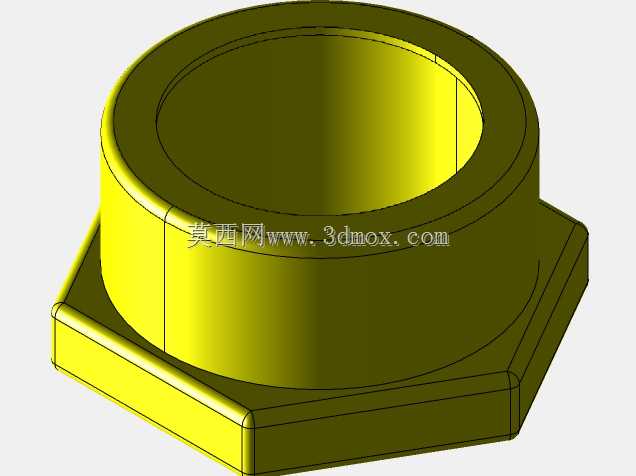

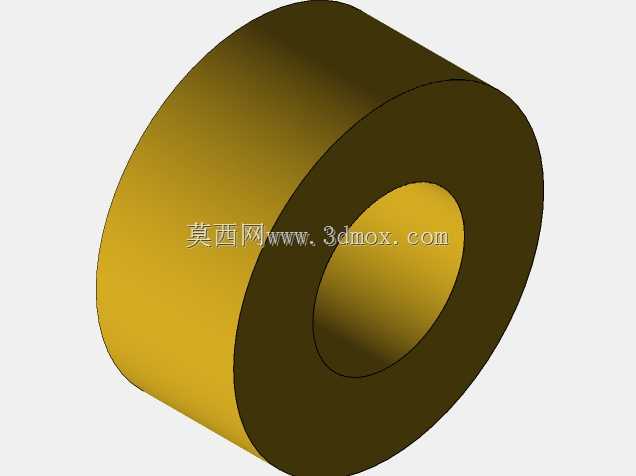

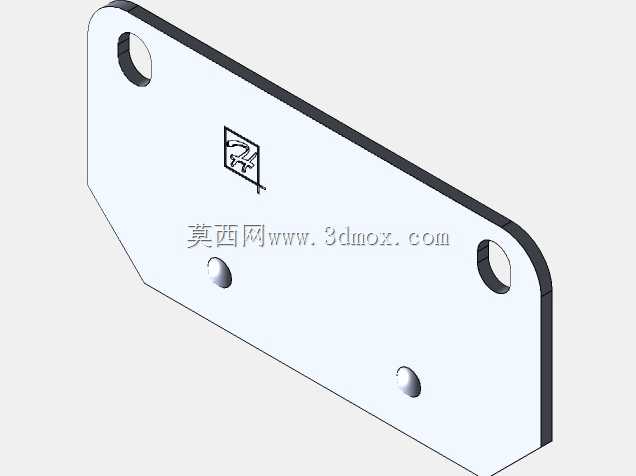

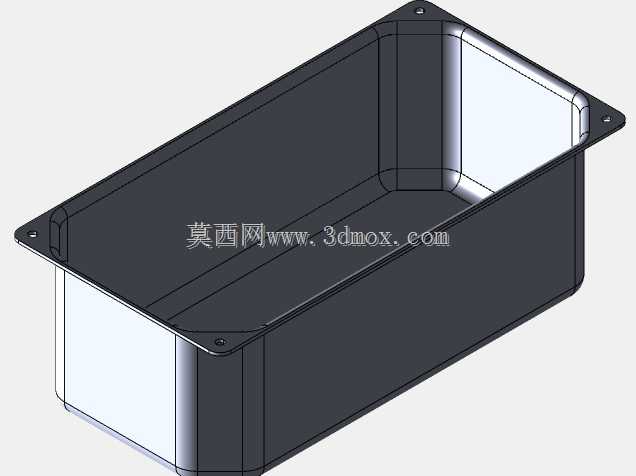

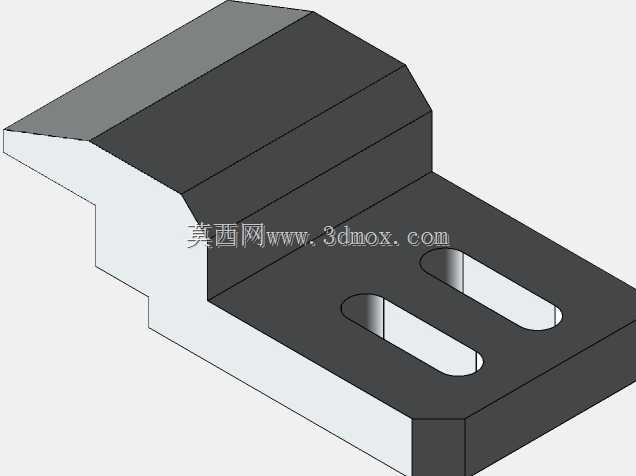

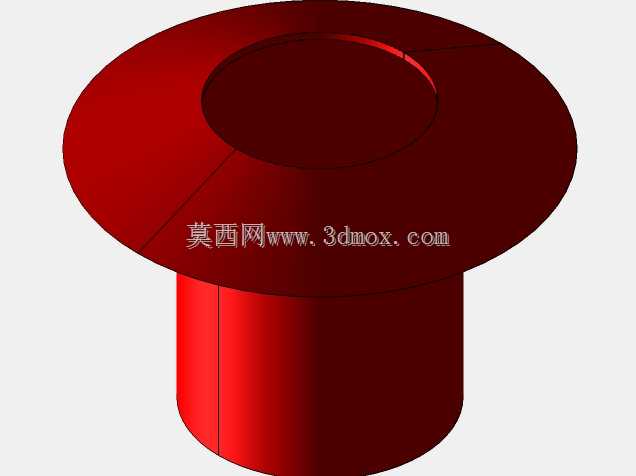

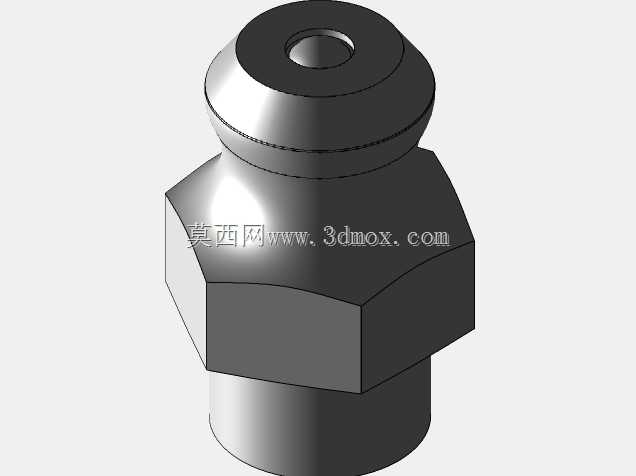

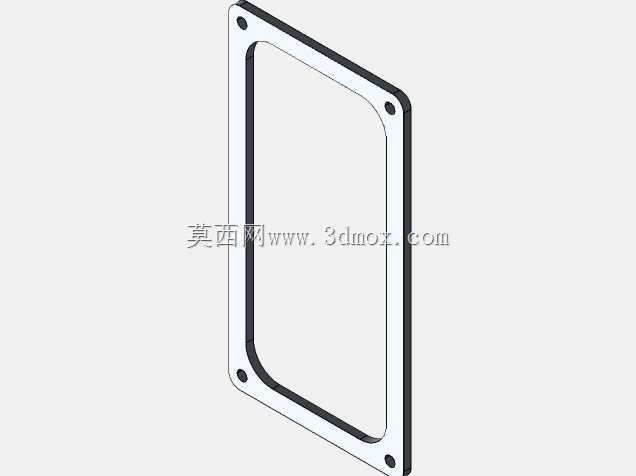

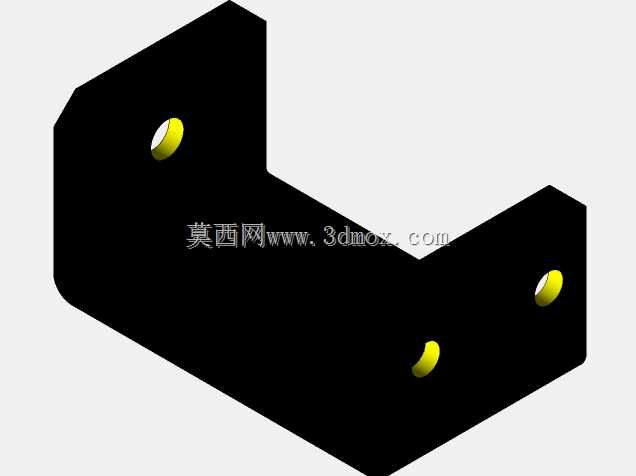

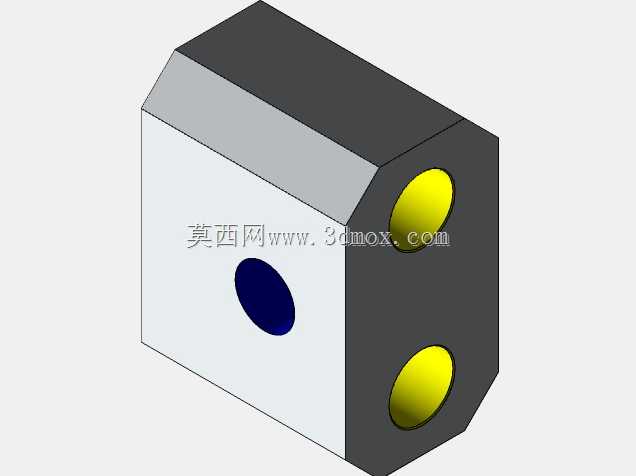

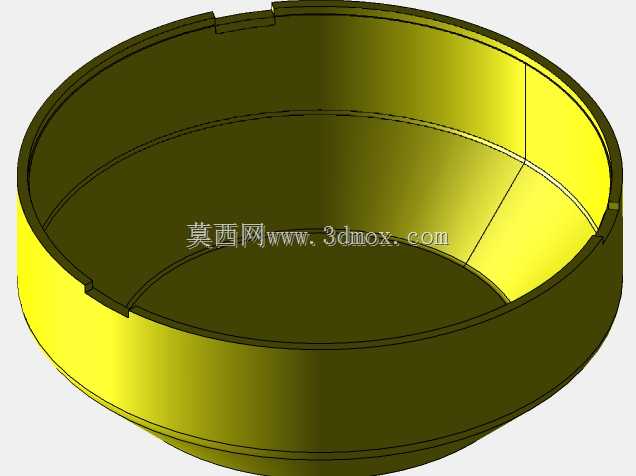

　　这款带式输送结构的设计初衷，是为了解决机加工车间内工序间工件长距离转运的痛点，在离散型制造的产线布局里，这类设备往往承担着衔接上下工位、缓冲生产节拍的核心作用，小到冲压后的钣金件周转，大到机加工完成的箱体类零件转运，都能通过调整皮带幅宽、支腿高度适配不同的现场需求。从结构设计逻辑来看，整体采用分段式模块化框架思路，两侧的承托支架使用标准型钢焊接后做表面防锈处理，支腿部分设计了可调脚杯结构，能够在地面不平整的车间现场完成±30mm范围内的高度微调，保证输送面的水平度误差控制在每米0.5mm以内，避免工件输送过程中出现跑偏、滑落的问题。皮带下方每隔300mm设置了一组无动力托辊，托辊两端采用深沟球轴承支撑，转动阻力小，

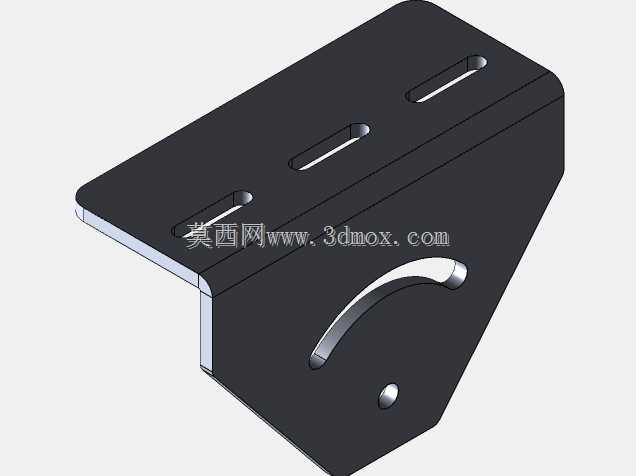

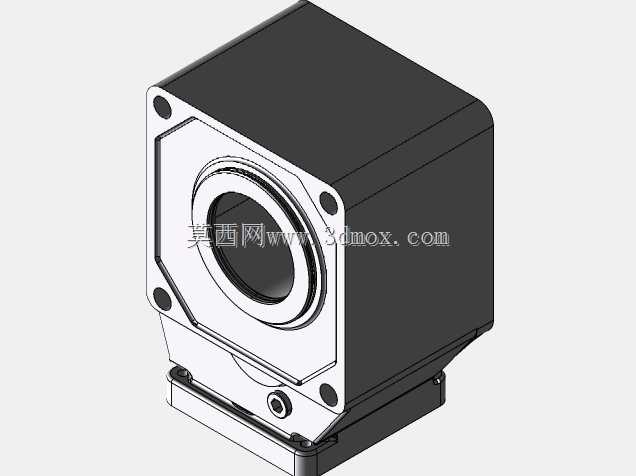

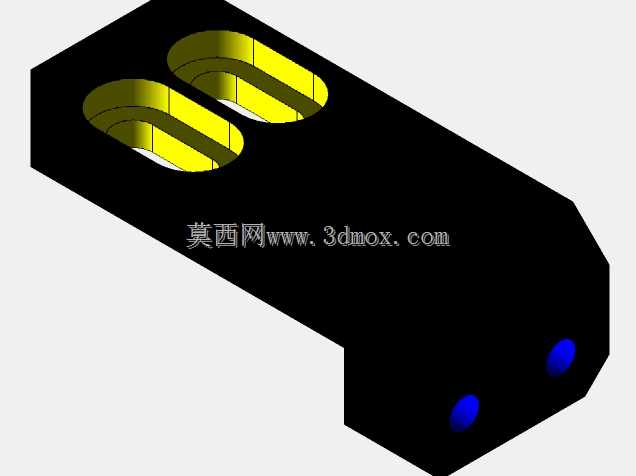

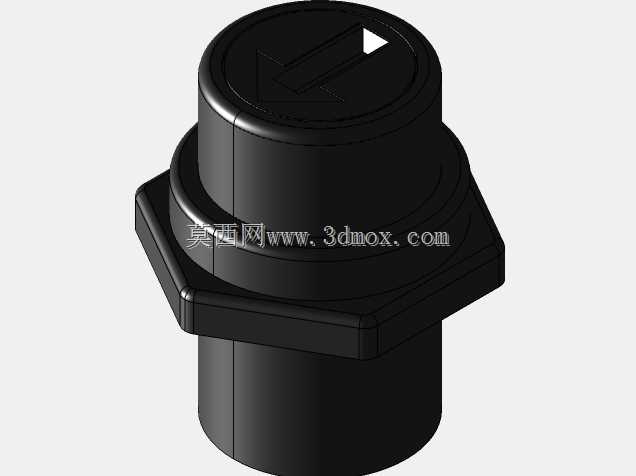

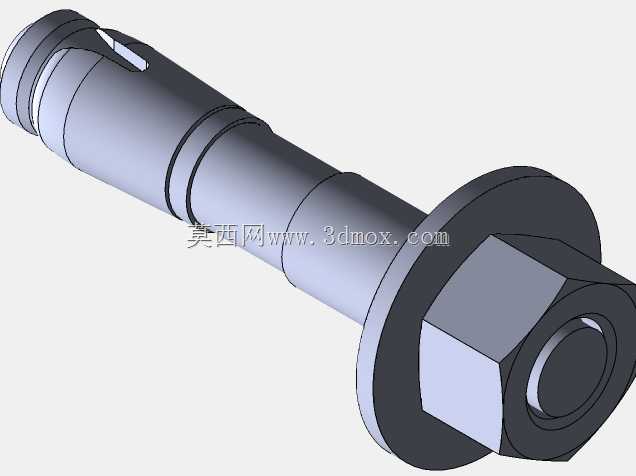

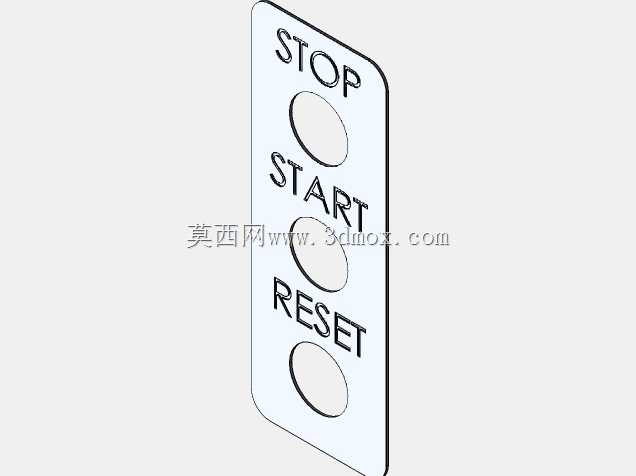

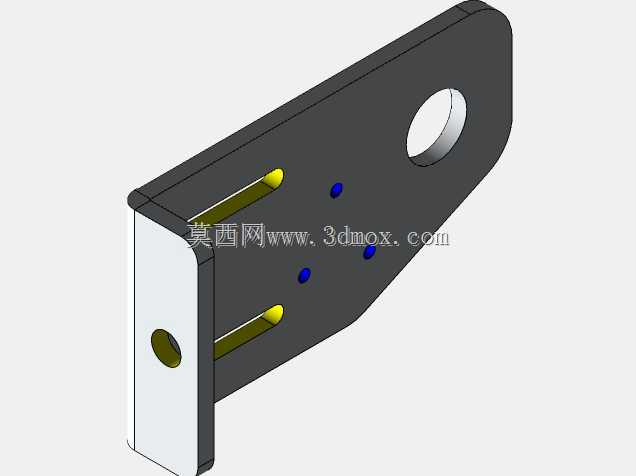

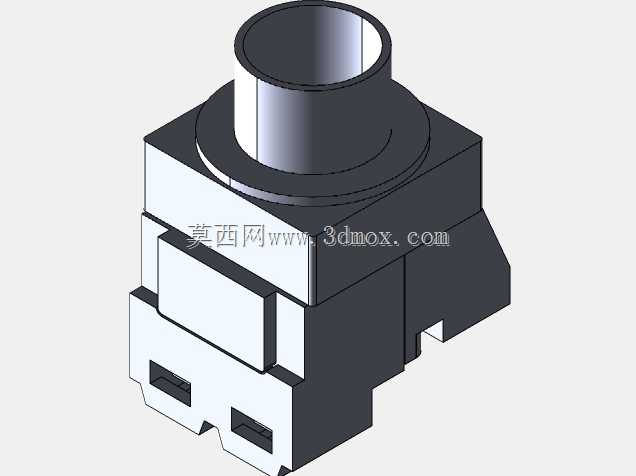

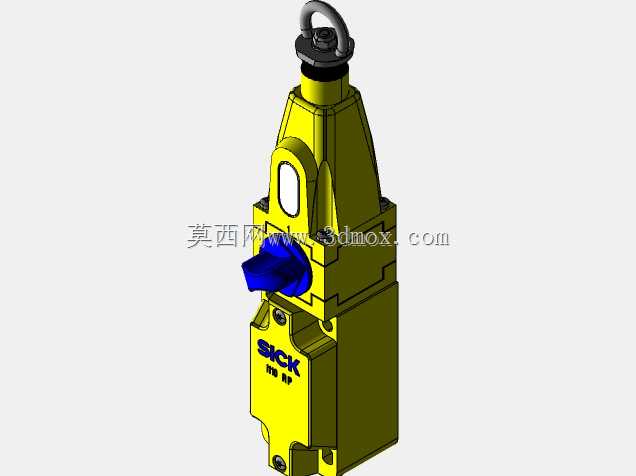

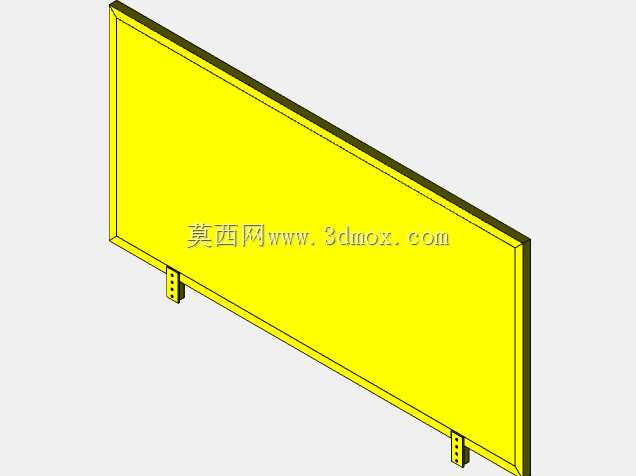

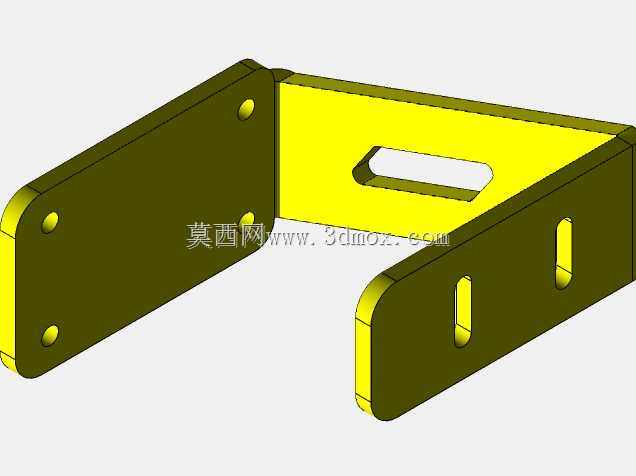

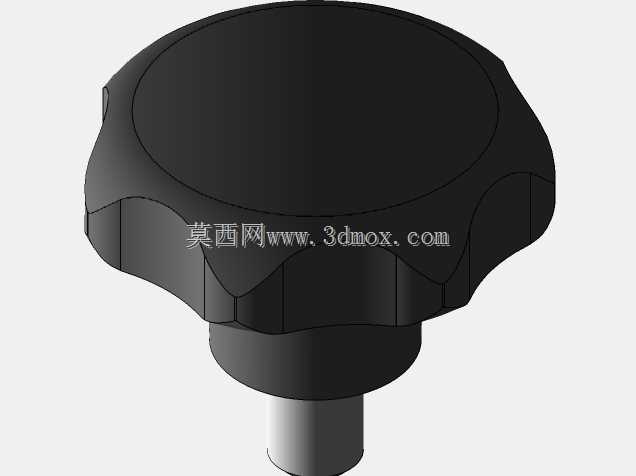

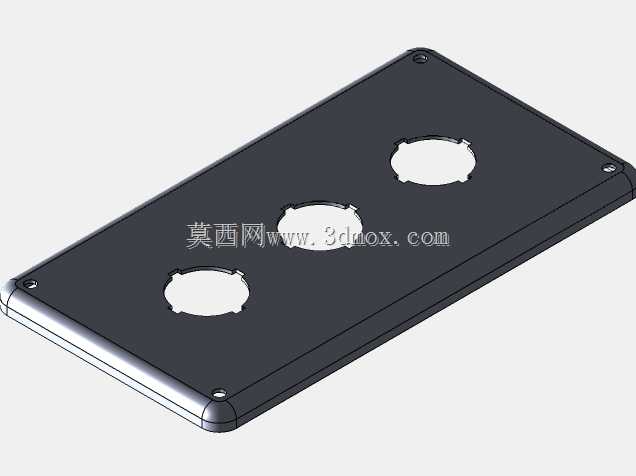

　　长期运行也不会出现皮带下塌的情况，两侧的导向挡边可以根据输送工件的尺寸调整安装位置，防止工件在输送过程中偏移出皮带工作面。设备的驱动端设置在尾部，采用电机减速机直连驱动辊的结构，相比链传动的方案噪音更低，维护点更少，头部的改向辊设计了张紧调节结构，通过两侧的调节螺栓可以调整皮带的张紧度，补偿皮带长期运行产生的蠕变伸长，保证传动效率不出现明显衰减。从安装边界来看，这款输送设备的宽度方向预留了100mm的安装操作空间，支腿的安装孔位采用长圆孔设计，现场安装时可以根据实际预埋的地脚螺栓位置做小范围调整，不需要二次打孔，降低现场施工的难度。设备端部的急停支架安装位置符合人机工程要求，操作人员在设备任意一侧都能在1秒内触碰到急停按钮，

　　满足车间的安全规范要求。在实际应用场景中，这类输送结构既可以单独作为工件周转设备使用，也可以多段拼接组成更长的输送线，还能和机械手、检测设备、加工中心对接，组成自动化生产单元，相比传统的人工转运方式，能够稳定保持生产节拍，减少工件转运过程中的磕碰损伤，降低一线操作人员的劳动强度。设计过程中特意对框架的受力做了校核，在每米承载50kg工件的工况下，框架的最大变形量不超过0.2mm，不会因为长期重载出现框架变形导致的皮带跑偏问题，所有的易损件都采用标准件，现场维护时不需要单独定制配件，能够大幅缩短设备的停机维护时间。
