CA6140车床用Spigot轴承结构设计

　　这款轴承是CA6140普通车床主轴箱传动链路中的配套回转支撑零件，主要承担主轴前端辅助定位、径向载荷承载的作用，在车床实际运行过程中，需要配合主轴轴颈、箱体安装孔完成装配，抵消车削加工过程中刀具切削带来的径向跳动载荷，保障主轴回转精度的稳定性。从结构设计来看，该轴承采用带定位凸缘的外圈结构，外圈一侧的凸起台肩可直接贴合箱体安装端面，无需额外加装定位挡圈，装配时可直接卡入箱体预制的台阶孔内，既简化了装配工序，也能避免轴承在长期受载后出现轴向窜动。内圈采用等宽通孔设计，与主轴轴颈采用过渡配合，装配时通过热装工艺即可完成固定，内圈滚道经过圆弧修型处理，可降低滚动体在变载荷冲击下的接触应力集中，适配车床断续切削时的瞬时冲击载荷。

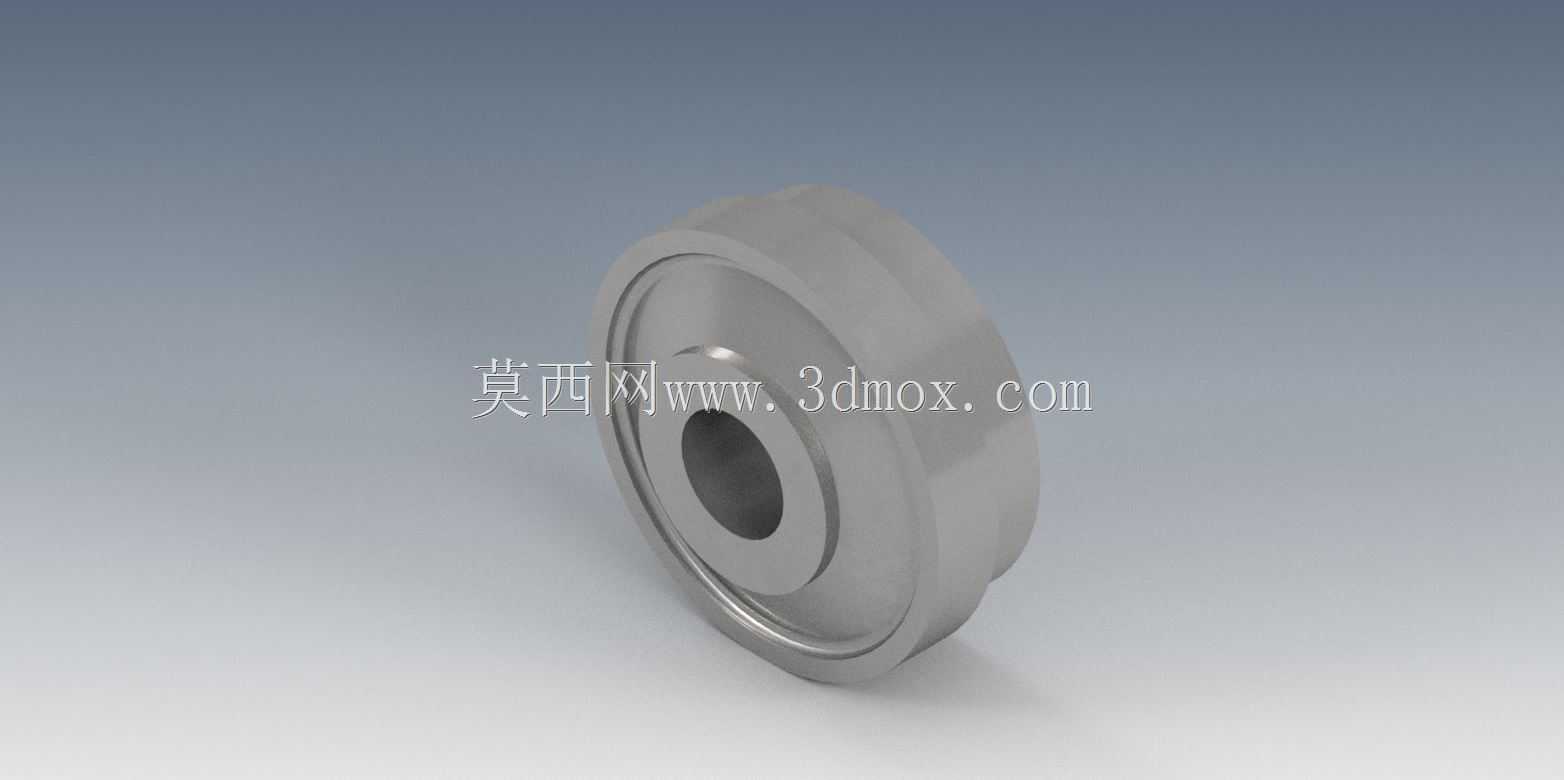

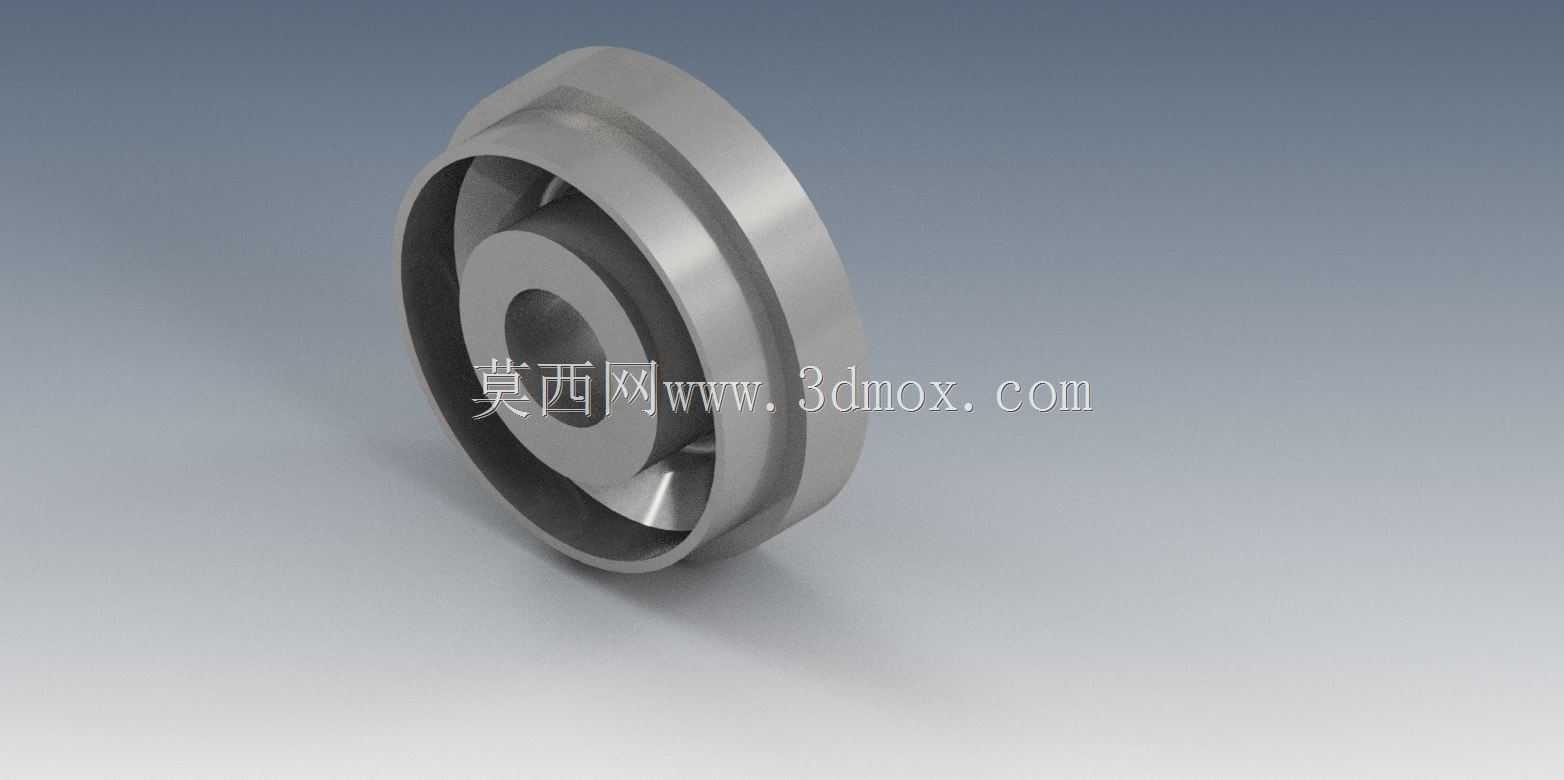

　　轴承整体外形为阶梯圆盘状，最大外圆直径匹配CA6140主轴箱对应安装孔的尺寸公差，内孔直径与主轴前端轴颈尺寸适配，凸缘端的厚度严格匹配箱体安装面的沉台深度，安装后凸缘端面与箱体表面齐平，不会干涉周边齿轮、锁紧螺母的装配空间。在实际应用场景中，该轴承除了承载径向载荷外，还可承受少量的轴向载荷，适配车床车削端面、螺纹时产生的轴向分力，滚道内部的滚动体排布经过优化，保持架采用一体式冲压结构，可在车床主轴中高速运转时降低滚动体之间的摩擦损耗，减少运行过程中的发热情况，延长轴承的维护周期。设计过程中重点考虑了安装边界的适配性，外圈的配合公差选取基轴制过渡配合，既保证安装时的同轴度要求，也方便后期维护时的拆卸更换，

　　内圈与轴的配合公差选取基孔制过盈配合，避免主轴高速回转时内圈与轴出现相对滑动。轴承的端面均经过磨削加工，表面粗糙度满足装配贴合要求，可保证安装后定位面的接触刚度，减少车床高速运转时的振动传导，提升加工工件的表面光洁度。
