CA6140机床用墙壁式支撑固定支架

　　这款支撑固定支架主要应用在CA6140普通车床的车间改造、管线辅件加装场景中，日常生产里，不少机加工车间会在车床侧方墙面布设冷却管路、照明走线、辅助工具挂点，这类支架就是承担墙面与外设之间的承载连接作用，替代传统的角钢焊接支架，安装精度更高，承载受力更均匀。从实际使用场景来看，它的安装基面是车间实体墙面或者机床旁的立式安装立柱，上方的铰接筒结构用来穿装转轴类连接件，可挂载小型冷却喷嘴支架、可调节照明臂、或者辅助量具挂架，相比直接在墙面打孔固定外设，这种带铰接支撑的结构能留出一定的转动调节余量，适配不同工位的操作角度需求。

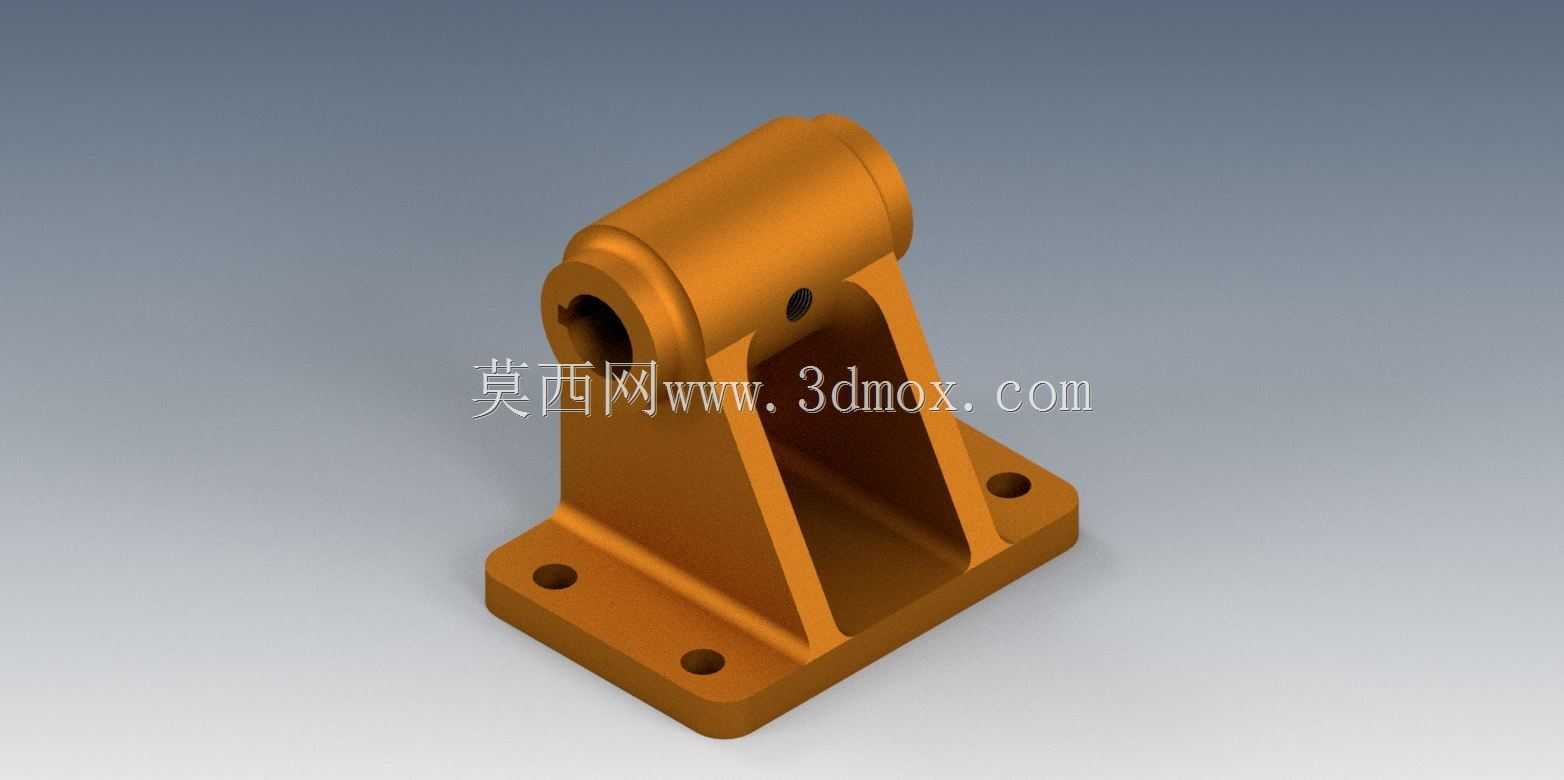

　　从结构设计思路上看，整个零件采用一体化铸造成型后做机加工处理，底部是方形安装法兰，四个角预留沉头安装孔，孔位做了锪平处理，保证螺栓锁紧后头部不会突出安装面，不会和周边的管线、护罩产生干涉。法兰面和墙面贴合的一侧要求平面度控制在0.1mm以内，避免安装后出现应力集中，长期受载出现断裂。支撑主体采用三角加强筋结构，两侧的筋板从法兰面一直延伸到上部的筒状铰接座，筋板厚度均匀，过渡位置做了R3的圆角处理，既避免铸造时出现应力开裂，也能在承受径向载荷的时候分散受力，不会在筋板和主体的连接位置出现断裂。上部的铰接筒是整根同轴的通孔结构，内孔需要做铰削加工，保证和穿装的转轴间隙配合在0.02-0.05mm之间，转动时不会出现卡滞，筒壁侧面预留了一个紧定螺钉孔，用来锁定转轴的轴向位置，调整好挂载角度后可以直接锁死，避免设备运行时的振动导致挂载部件移位。

　　从安装边界尺寸来看，底部方形法兰的边长控制在120mm左右，四个安装孔的孔距为90mm，适配常规的M10膨胀螺栓安装，不需要额外做打孔定位的辅助工装，现场安装时直接比对孔位打眼即可。上部铰接筒的中心距离底部安装面的高度为110mm，这个高度是结合CA6140车床操作面的高度设计的，挂载冷却喷嘴的时候刚好能对准刀具切削位置，不会因为支架过高导致管路弯折，也不会因为过低被切屑飞溅磕碰。铰接筒的内孔直径为20mm，适配车间常用的标准铰接轴、光轴配件，不需要单独定制连接件，后期维护更换配件的成本很低。

　　在实际功能特性上，这个支架的额定静载荷能达到50kg，完全满足车间常规外设的挂载需求，不管是挂载小型的气动吹屑枪支架、冷却管路总成，还是可移动的工作灯，都不会出现变形。整个零件的壁厚设计均匀，主体壁厚6mm，筋板厚度5mm，既保证了结构强度，也不会因为壁厚过大导致铸造时出现缩孔缺陷。所有的棱边都做了倒角处理，安装时不会划伤操作人员的手套或者管线外皮，适配车间的安全生产要求。和传统的焊接支架相比，这种标准化的铸造支架一致性更好，批量安装的时候不需要逐个焊接打磨，安装效率能提升60%以上，而且长期受载下不会出现焊接位置开焊的问题，使用寿命更长。在做三维建模的时候，需要重点关注安装孔的位置度、铰接筒内孔和底面的垂直度，这两个形位公差直接影响后续的安装精度和铰接转动的顺畅度，如果垂直度超差，转轴穿装后会出现别劲的情况，长时间转动会加剧轴和孔的磨损，缩短配件的更换周期。另外筋板和主体连接位置的圆角不能省略，很多新手建模的时候会直接做直角连接，实际生产铸造的时候直角位置很容易出现应力集中，受载后容易从根部断裂，必须保留足够的过渡圆角，同时也能减少铸造时的热节缺陷，提升铸件的成品率。
