CA6140车床配套泵体背面支撑结构件

　　在普通卧式车床的冷却供给系统中，泵体作为流体输送的核心承载部件，其背面的支撑连接结构直接决定了泵组运行的稳定性与安装适配性，本次涉及的结构件正是CA6140车床冷却泵单元的背部承载构件，主要承担泵体与车床床身安装位的刚性连接、内部流道端侧密封配合、传动组件的端部定位多重功能。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，其冷却泵多安装在床身左侧下方的储液槽旁，作业过程中会持续受到切削液流动带来的微幅振动、车床自身传动系统传递的谐振影响，这就要求泵背面的支撑结构必须具备足够的刚性与合理的应力分散设计，避免长期运行后出现连接松动、密封面错位导致的漏液问题。

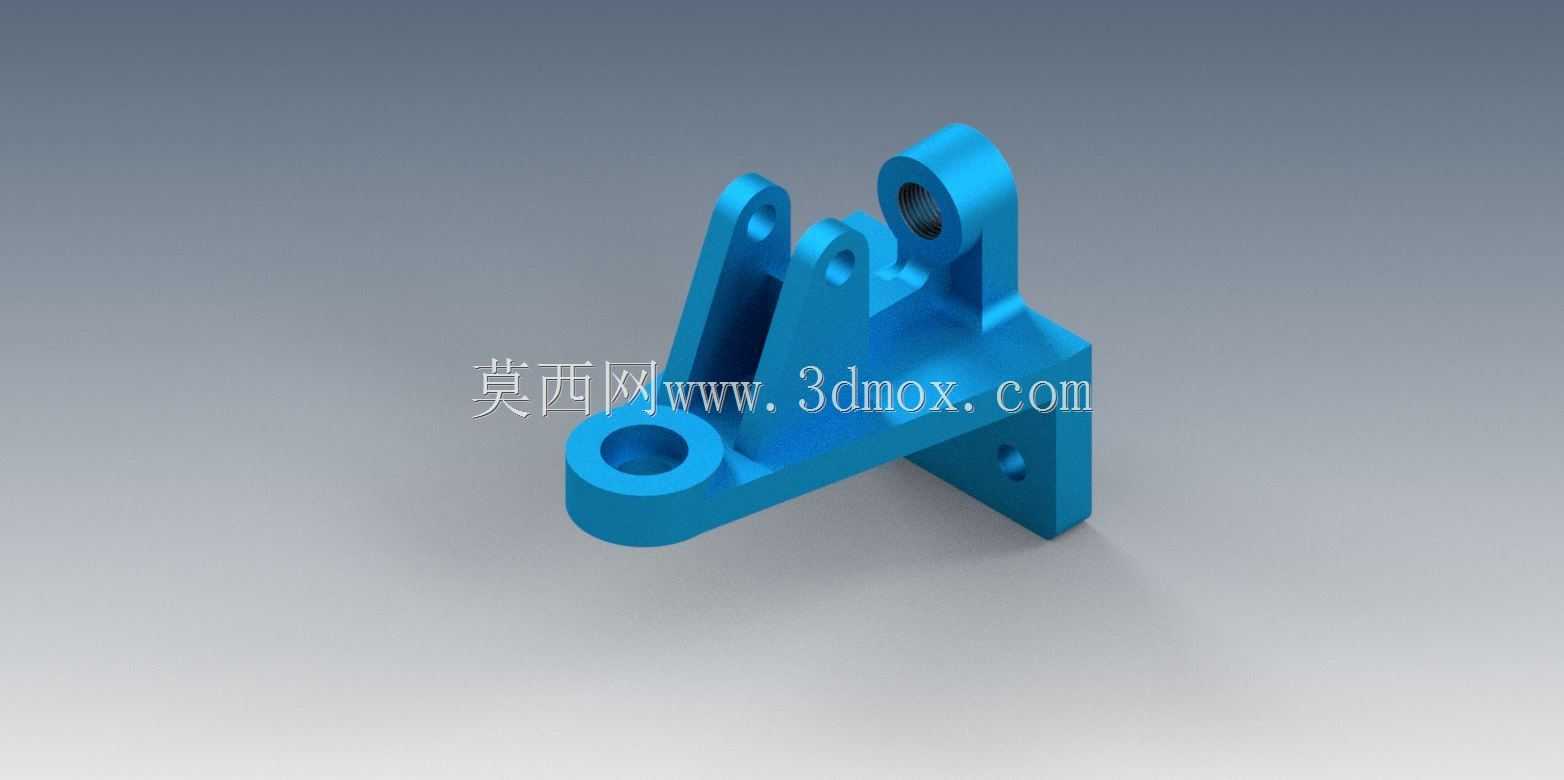

　　从结构功能特性上拆解，该构件采用一体化铸造成型后做机加工的工艺路线，主体为带直角弯折的支撑基座，基座上延伸出三组带同轴安装孔的耳板结构：其中两组平行布置的耳板用于铰接泵体内部的柱塞传动摆臂，孔位的同轴度公差控制在IT7级，确保摆臂摆动过程中无卡滞、偏磨问题；侧边独立布置的带孔凸台用于安装泵体的进液端接头，孔位端面预留有密封槽安装位，可适配O型圈或平垫片实现端面密封；基座底部的直角弯折边为安装贴合面，面上开有两个沉头安装孔，可通过内六角螺栓直接固定在车床的预设安装基面上，沉孔设计可避免螺栓头突出干涉周边管路布置。

　　在设计思路层面，该结构件充分考虑了车床冷却泵的实际工况约束：首先是壁厚设计上，基座主体壁厚保持均匀，耳板与基座衔接处做了R3的圆角过渡，避免铸造过程中出现缩孔、应力集中问题，同时在不额外增加整体重量的前提下，在耳板侧面增设了三角形加强筋，将摆臂传动过程中传递到耳板的交变应力顺畅分散到整个基座平面，避免长期受交变载荷出现耳板断裂问题。其次是安装边界的适配，整个构件的最大外轮廓尺寸控制在120mm×80mm×95mm范围内，安装孔的中心距严格匹配CA6140车床床身安装位的预设孔距，不需要额外做安装位的二次加工即可直接装配，降低现场安装的调整工作量。另外在流体通道的衔接设计上，进液端凸台的孔位与泵体内部流道做了同轴对齐设计，端面的粗糙度要求达到Ra1.6，确保密封件压紧后不会出现渗漏，同时凸台的外圆尺寸适配标准的液压管接头，不需要额外配置转换接头即可连接冷却系统的输液管路。

　　从实际装配的角度考量，该结构件的所有安装孔位都做了倒角处理，既可以去除机加工产生的毛刺，也能在装配过程中起到导向作用，降低螺栓穿入、轴类零件插入的对位难度。平行耳板的内侧间距预留了0.2mm的装配间隙，既可以避免摆臂安装后出现夹滞问题，也不会因为间隙过大导致摆臂摆动过程中产生额外的窜动，降低传动过程中的噪音与磨损。基座的安装贴合面做了铣削加工，平面度公差控制在0.05mm以内，确保安装后整个构件与安装基面完全贴合，不会因为贴合面存在间隙导致紧固后构件出现内应力，长期运行后出现变形问题。在日常维护场景中，该结构件的外露孔位都做了开放设计，不需要拆解整个泵体即可完成密封件更换、摆臂销轴润滑等常规维护操作，大幅降低了设备维保的时间成本。针对车床加工过程中切削液带有金属切屑的工况，该构件的所有外露棱边都做了钝化处理，不会出现尖锐棱边挂住切屑、堆积杂物的问题，日常清理时只需要用压缩空气吹扫即可去除表面积攒的切屑与油污，不会因为杂物堆积导致结构腐蚀或者活动部件卡滞。
