立式铰接可调支撑固定座结构设计

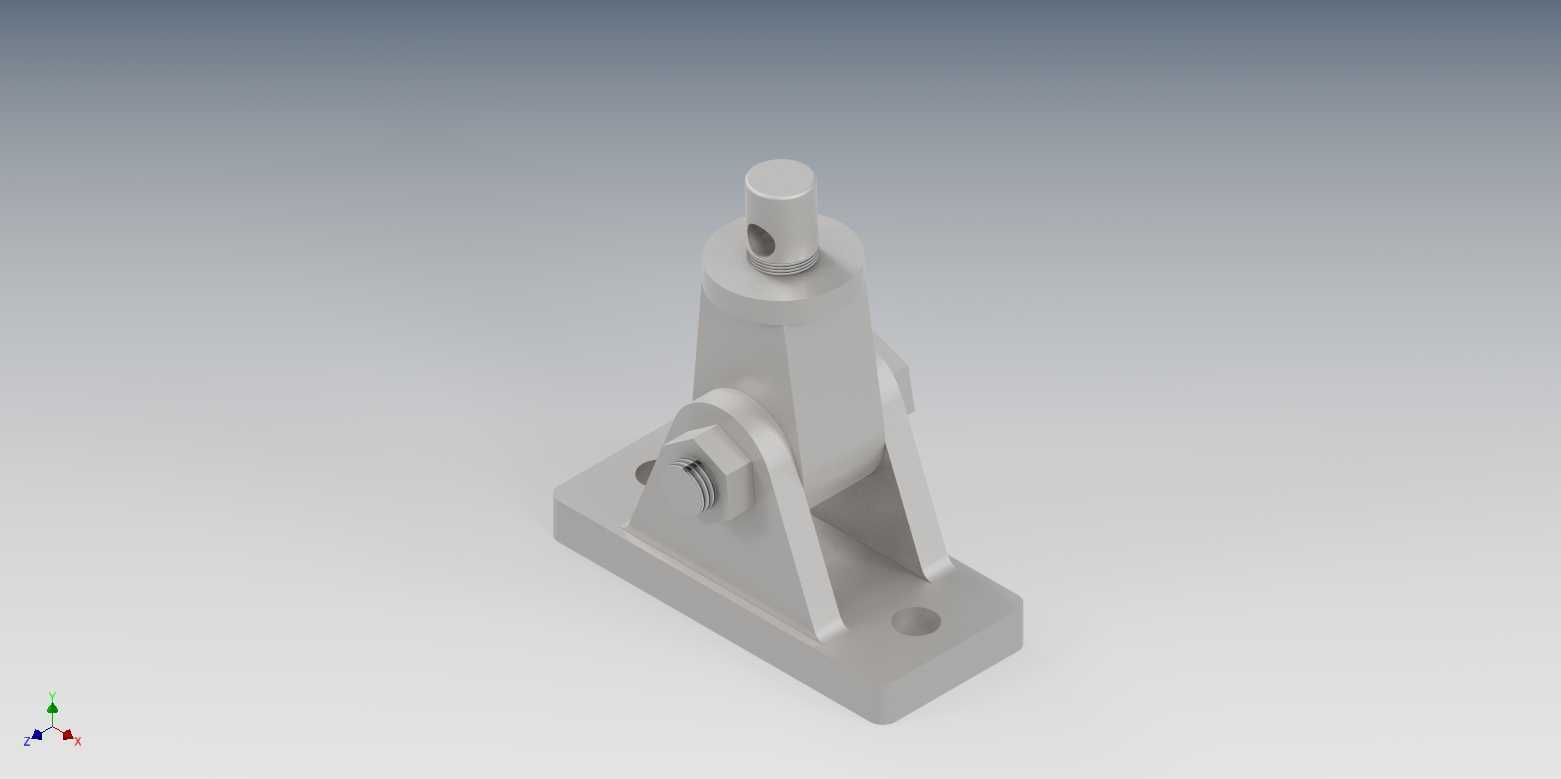

　　这类立式铰接支撑座在工业自动化生产线、工装夹具定位单元、小型设备调平机构中应用十分广泛，日常接触的输送线侧边挡料定位、检测工位的工件支撑、非标设备的角度可调承载端，都会用到同结构原理的支撑部件。从结构功能来看，该部件核心是实现上部承载杆的角度微调与竖直方向的承载传递，底部的矩形安装底板承担整体载荷的分散作用，底板上预留的两个沉头安装孔可配合内六角螺栓将整个支座固定在设备安装基面或者型材框架上，安装孔的孔距设计适配常规40系列、50系列工业铝型材的安装槽间距，也可直接固定在钢板焊接的机架台面上，安装基面的平面度要求控制在0.1mm以内，避免安装后支座出现倾斜导致上部承载杆受力偏载。

　　上部的支撑柱与两侧的支撑板采用铰接配合，侧面的锁紧螺栓穿入支撑板与支撑柱的铰接孔内，当需要调整支撑柱的倾斜角度时，松开侧面锁紧螺母，转动支撑柱到目标角度后再锁紧螺母，即可实现角度锁定，支撑柱顶端的带孔圆柱端可用于连接负载端的连杆、压头或者定位销，顶端的径向通孔可穿入销轴实现与上部部件的铰接联动，避免硬连接带来的装配应力。设计过程中首先要核算整体的承载能力，底板的厚度根据额定承载的1.5倍安全系数选取，避免长期受载出现底板变形，两侧的支撑板采用对称式结构，既保证加工时的工艺性，也能让铰接位置的受力均匀分布在两块板上，避免单侧支撑板受力过大出现断裂。

　　支撑柱与铰接孔的配合选用H7/h6的间隙配合，既保证转动调整时的顺畅度，也不会因为间隙过大导致调整后出现晃动，锁紧螺栓的规格根据铰接面的摩擦力矩计算选取，保证锁紧后支撑柱在额定负载下不会出现角度滑移。从安装边界来看，整个支座的底部轮廓尺寸决定了安装时需要预留的最小安装空间，底板的四个边角做了小倒角处理，避免安装时边角划伤操作人员或者干涉相邻的其他部件，支撑柱竖直状态下的总高度决定了上部负载的安装高度范围，调整角度时支撑柱的最大摆动半径需要在设计时提前核算，避免摆动过程中与周边的设备部件发生碰撞。

　　这类支撑件在实际使用中，铰接位置需要定期添加润滑脂，减少转动磨损，延长部件的使用寿命，底板与安装面之间如果是在震动较大的工况下使用，可以增加薄橡胶减震垫，减少震动传递导致的螺栓松动。不同于一体式的固定支撑，这种铰接可调的结构能够适配更多需要小范围角度调整的安装场景，不需要重新加工支座的安装面，只需要松开锁紧件调整角度即可完成适配，大幅降低了现场调试的改造成本，在非标自动化设备的迭代调试阶段，这类可调支撑件的使用频率非常高，能够快速适配不同工件的支撑高度与角度需求，减少非标零件的重复加工量。建模过程中需要注意铰接位置的同轴度约束，两侧支撑板的铰接孔必须保证同轴，否则会出现支撑柱装配后卡滞、转动不畅的问题，底板上的安装孔位置需要与常用的安装基准匹配，减少现场安装时的扩孔、重新打孔工作量，支撑柱顶端的连接孔尺寸需要与标准销轴规格匹配，方便用户后续选配标准连接件，不需要额外加工定制连接销。
