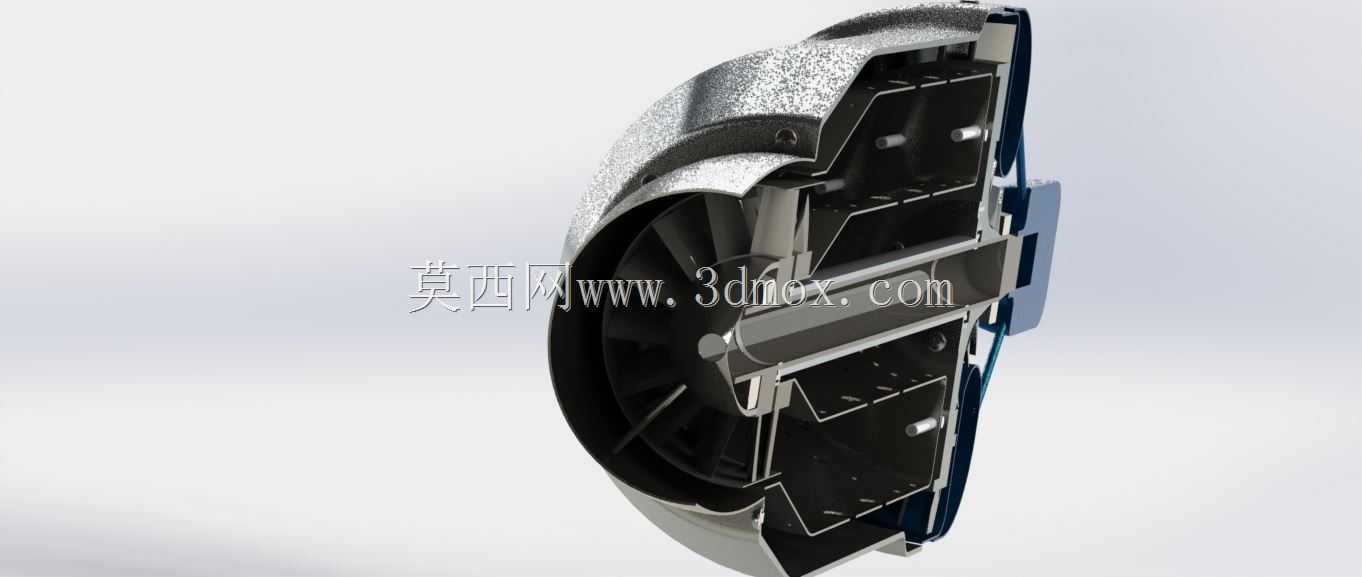

RC小型涡轮喷气发动机剖面结构设计

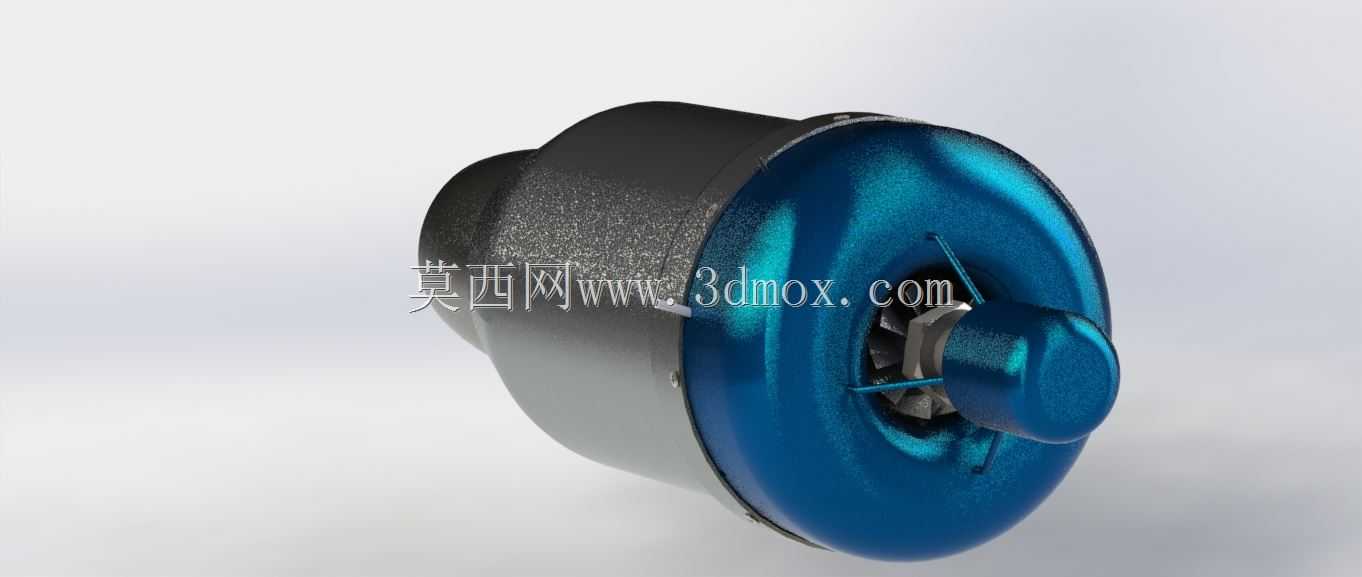

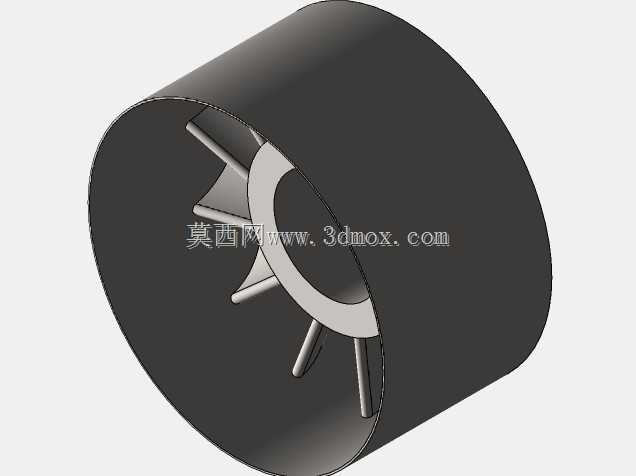

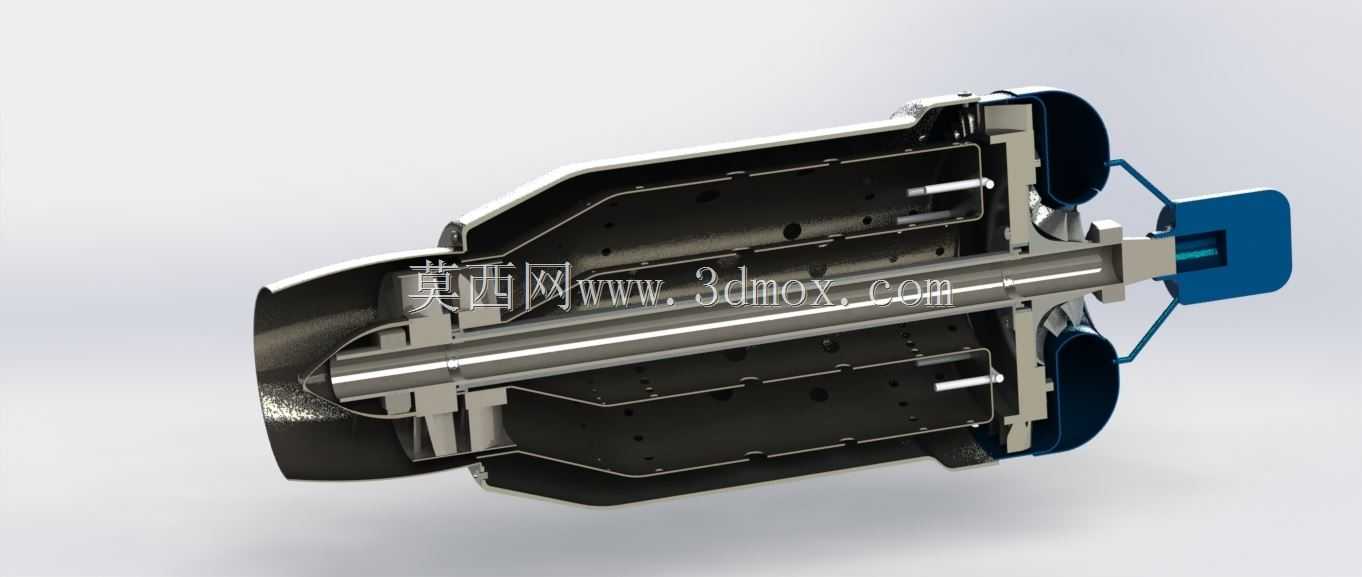

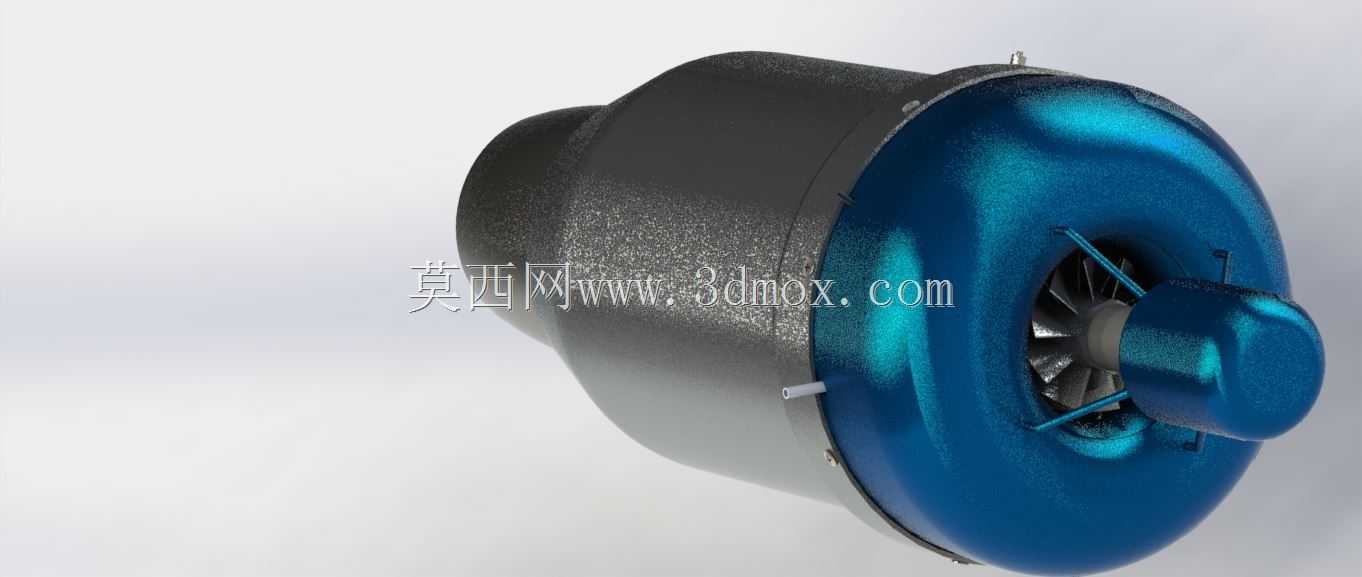

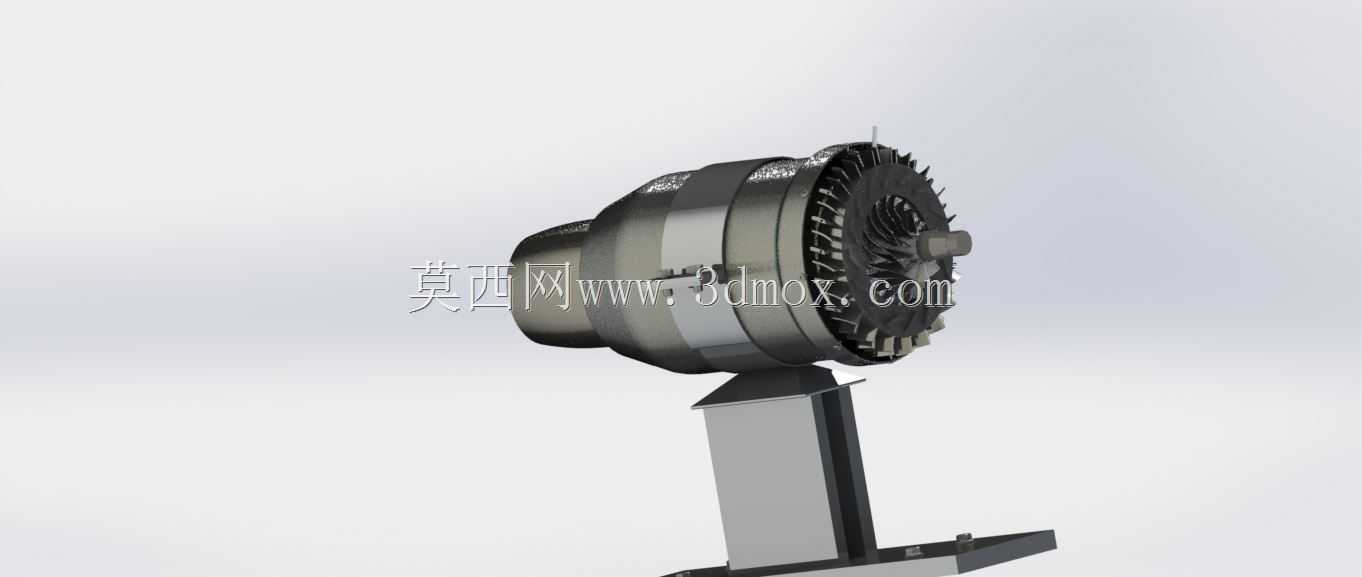

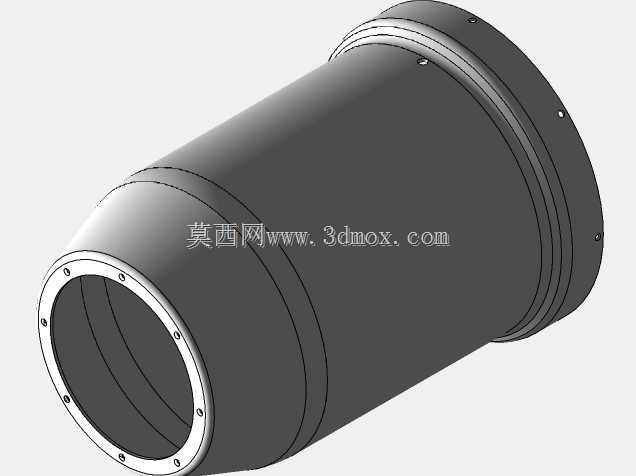

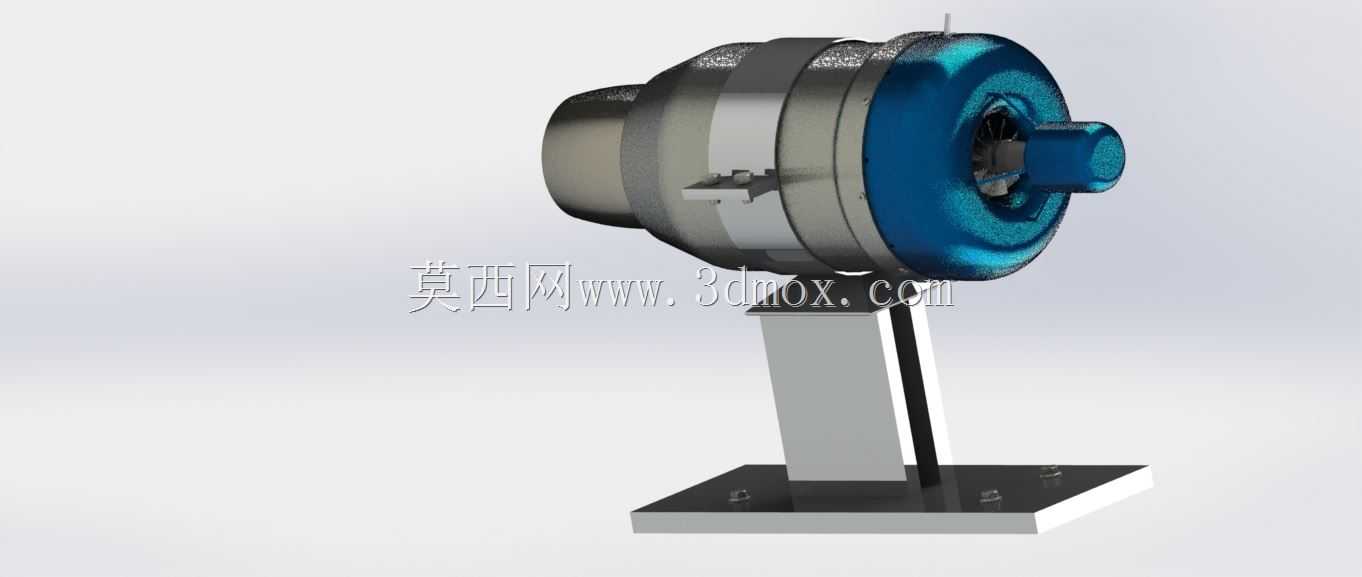

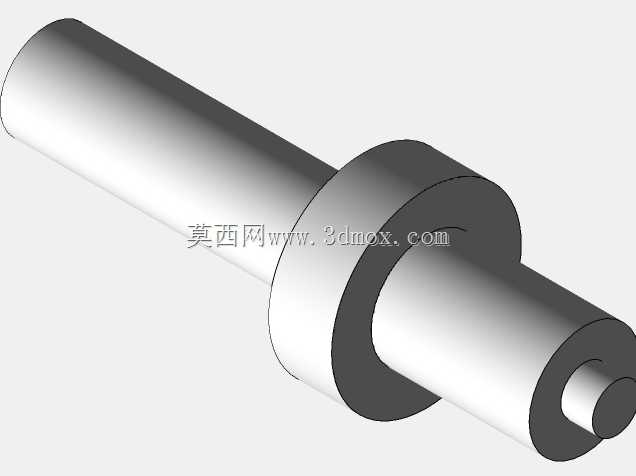

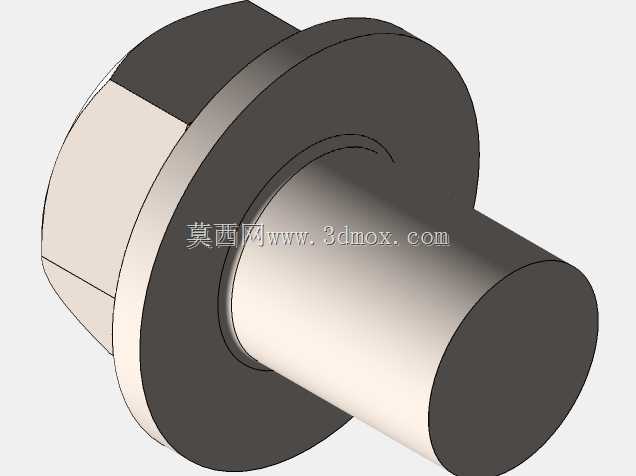

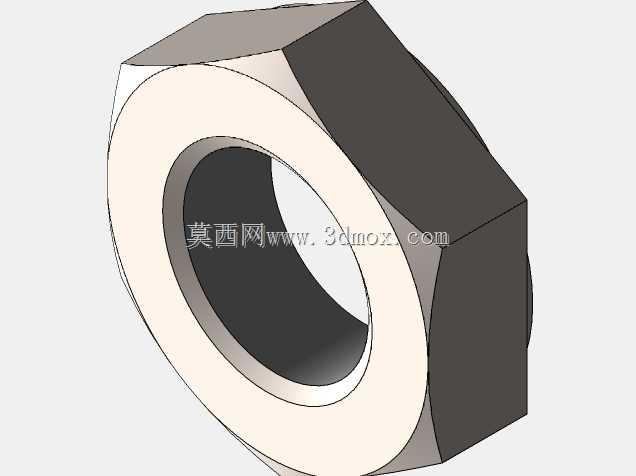

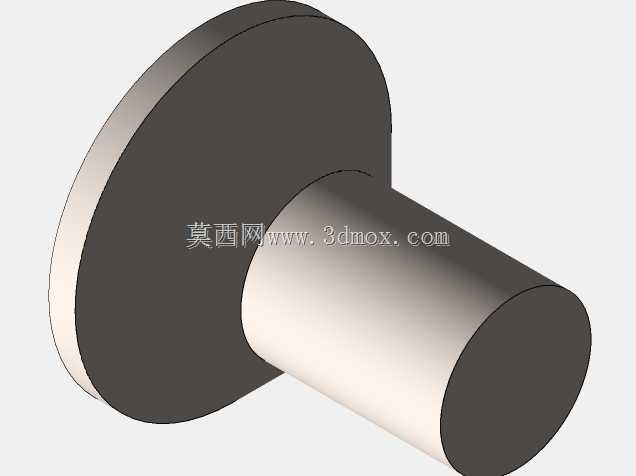

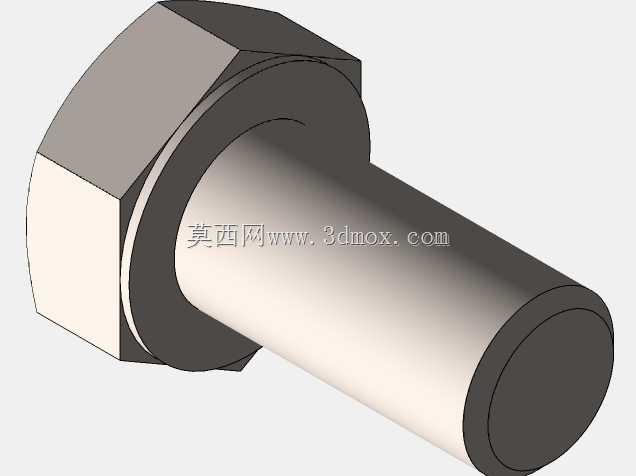

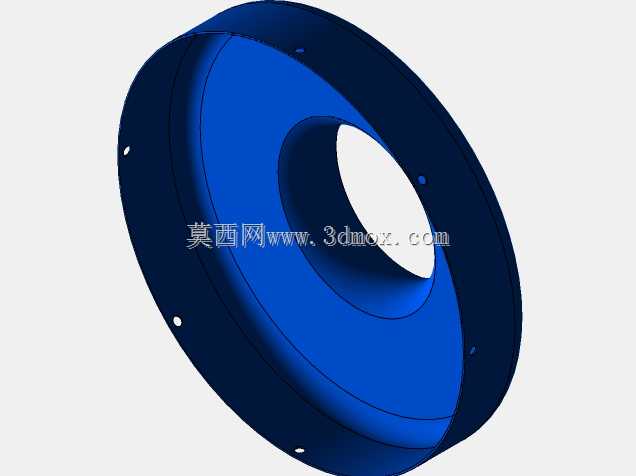

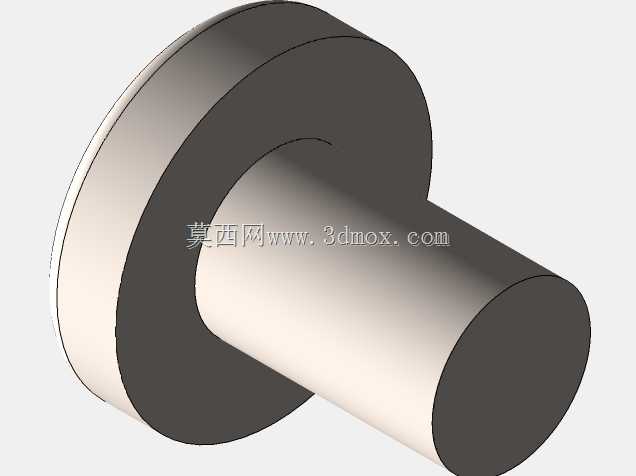

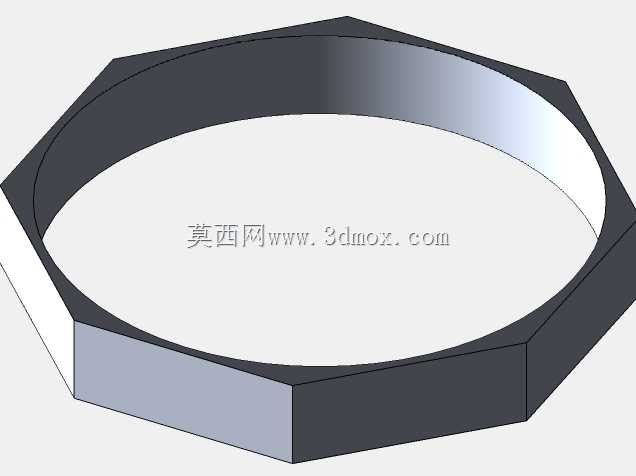

　　这款小型涡轮喷气动力装置，主要面向遥控航空模型、小型试验飞行器、教学演示教具等场景使用，能够为小尺寸高速飞行载具提供持续稳定的推力输出，适配自重1.5kg至4kg区间的固定翼航模、小型喷气式验证机，也可作为高校航空相关专业的流体力学、热机原理教学演示载体，直观展示喷气发动机的内部气流走向与做功逻辑。从结构设计来看，该装置采用单转子轴流式布局，核心轴贯穿进气段、压气段、燃烧室、涡轮段与尾喷段，整体外壳采用薄壁筒式结构，在保证结构强度的前提下尽可能降低自重，外壳内壁设置有导流槽与安装定位凸台，用于固定内部的压气叶片、燃烧室衬套与涡轮导向器，避免高速运转下内部组件出现径向窜动。压气段采用多级轴流叶片设计，叶片叶型经过气动优化，

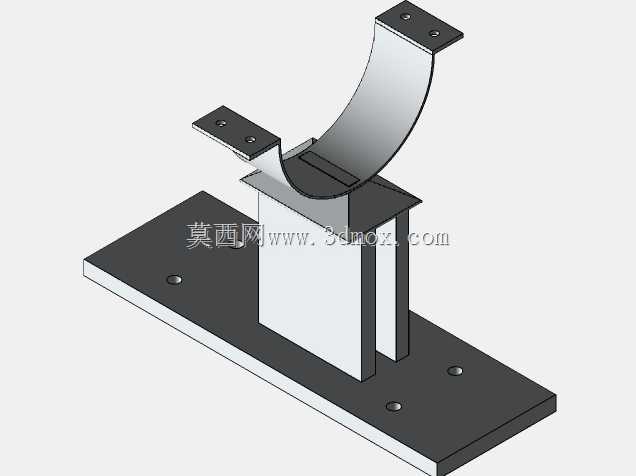

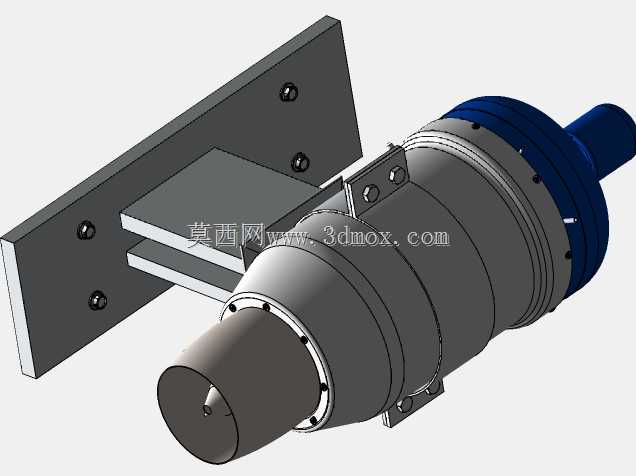

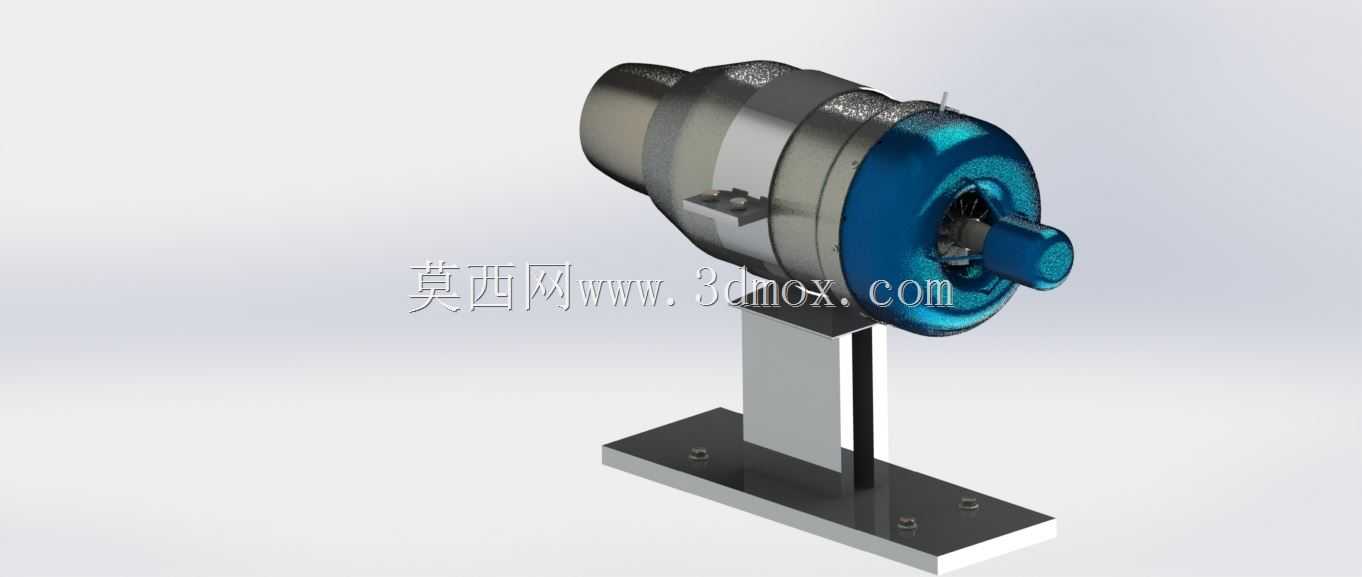

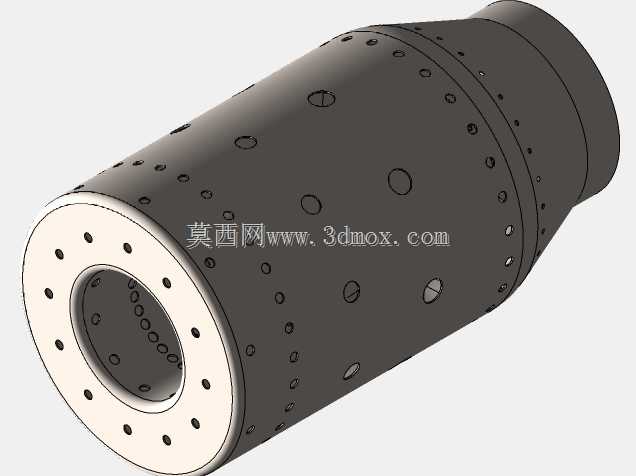

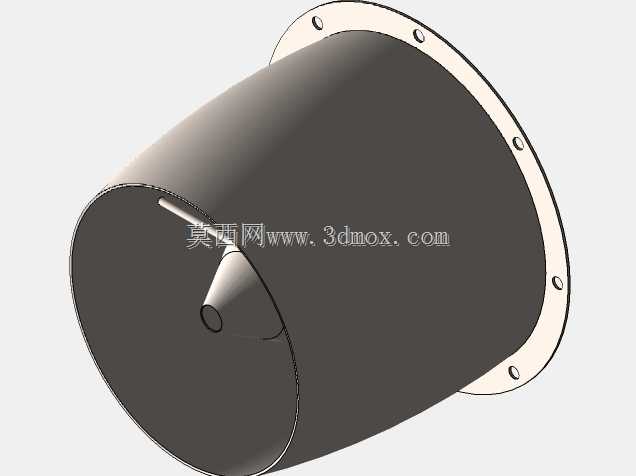

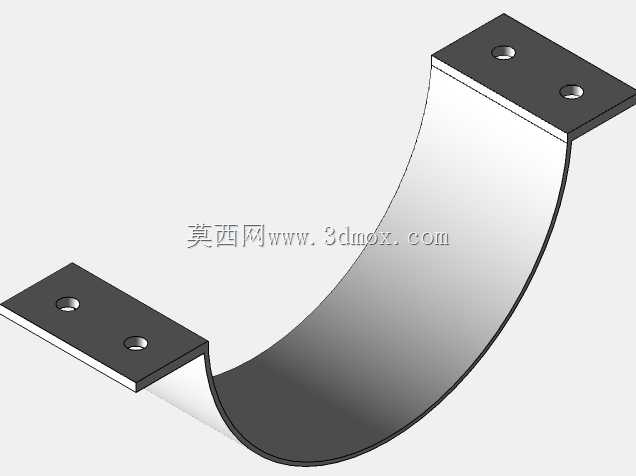

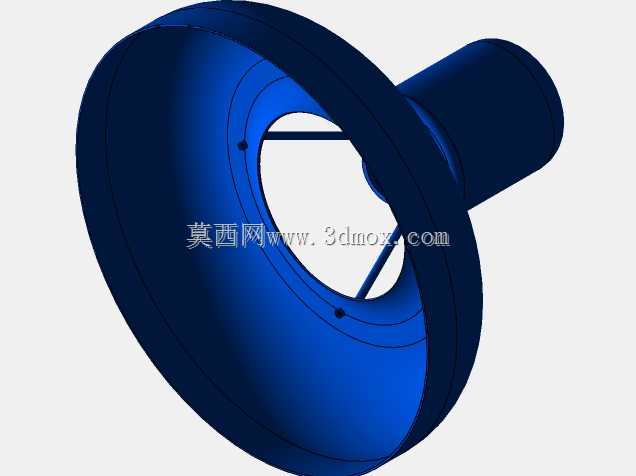

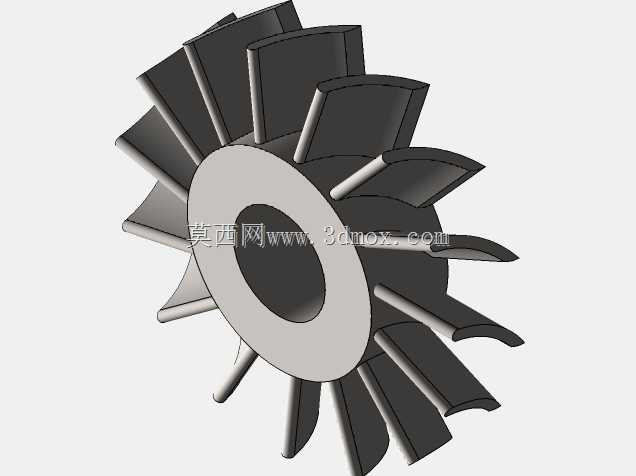

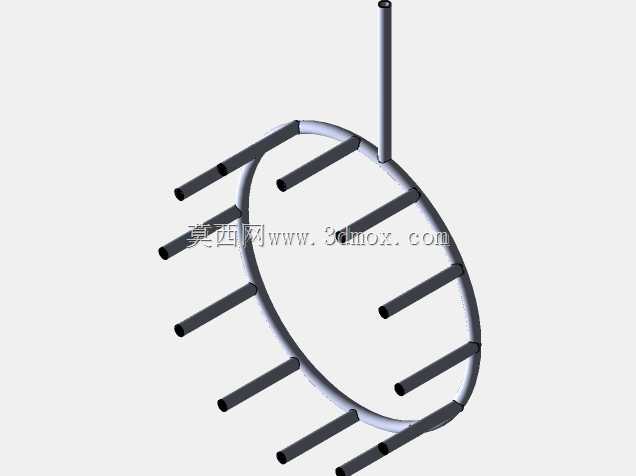

　　能够在高转速下将进气气流逐级压缩，提升进入燃烧室的空气压力，保证燃油充分燃烧；燃烧室采用环形回流结构，燃油喷嘴布置在燃烧室前端，压缩空气进入燃烧室后与雾化燃油充分混合，燃烧产生的高温高压燃气向后冲击涡轮叶片，驱动涡轮旋转，涡轮与前端压气机同轴连接，实现动力的自维持循环，剩余的高温燃气通过收敛型尾喷口高速喷出，产生反作用推力。设计过程中重点考虑了安装边界的适配性，整机最大外径控制在110mm以内，总长度不含尾喷调节段为280mm，前端进气口采用圆角过渡设计，避免进气畸变影响压气机工作效率，外壳上预留有3个均布的M3安装螺孔，孔位距离前端面35mm，可直接通过支架固定在航模机身的动力舱内，

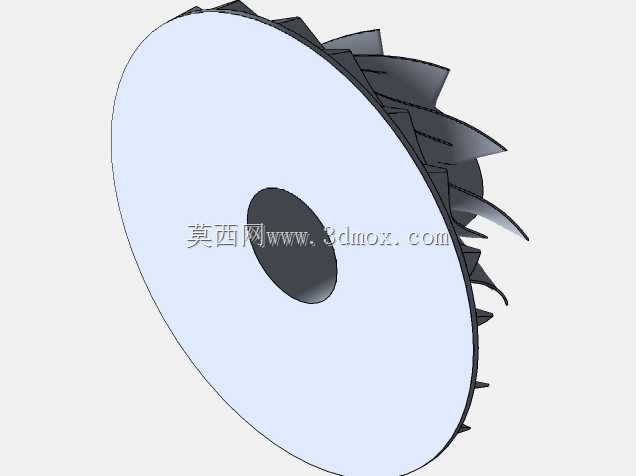

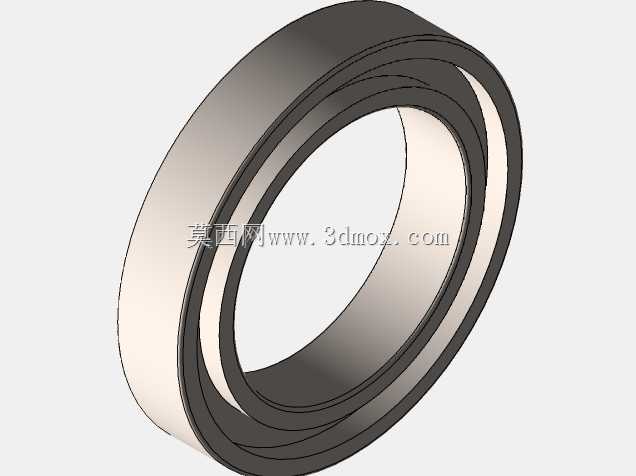

　　安装时需要保证动力轴与机身轴线的同轴度误差不超过0.1mm，避免高速运转下产生额外振动。尾喷段设置有可调式收敛片，可根据不同的推力需求调整喷口截面积，适配不同飞行速度下的推力输出特性，同时在涡轮段后端设置有隔热衬套，避免高温燃气传递到外壳导致安装位温度过高，影响周边电子元器件的正常工作。内部的轴承支撑位采用双支点布局，前端支撑位于压气机段前方，后端支撑位于涡轮段前方，两个支撑点均采用耐高温角接触轴承，能够承受高转速下的径向与轴向载荷，轴承位设置有润滑脂储槽，可保证长时间运转下的润滑可靠性。进气道入口处设置有防护格栅，能够避免飞行过程中吸入细小杂物打坏压气叶片，格栅采用流线型截面设计，尽可能降低进气阻力。

　　整体结构在设计时充分考虑了小型化动力装置的重量与推力平衡，所有非承力部位都做了轻量化挖除处理，在保证结构刚度满足15万转/分钟最高转速要求的前提下，将整机自重控制在850g以内，推重比能够达到6以上，满足小型高速航模的动力需求。
