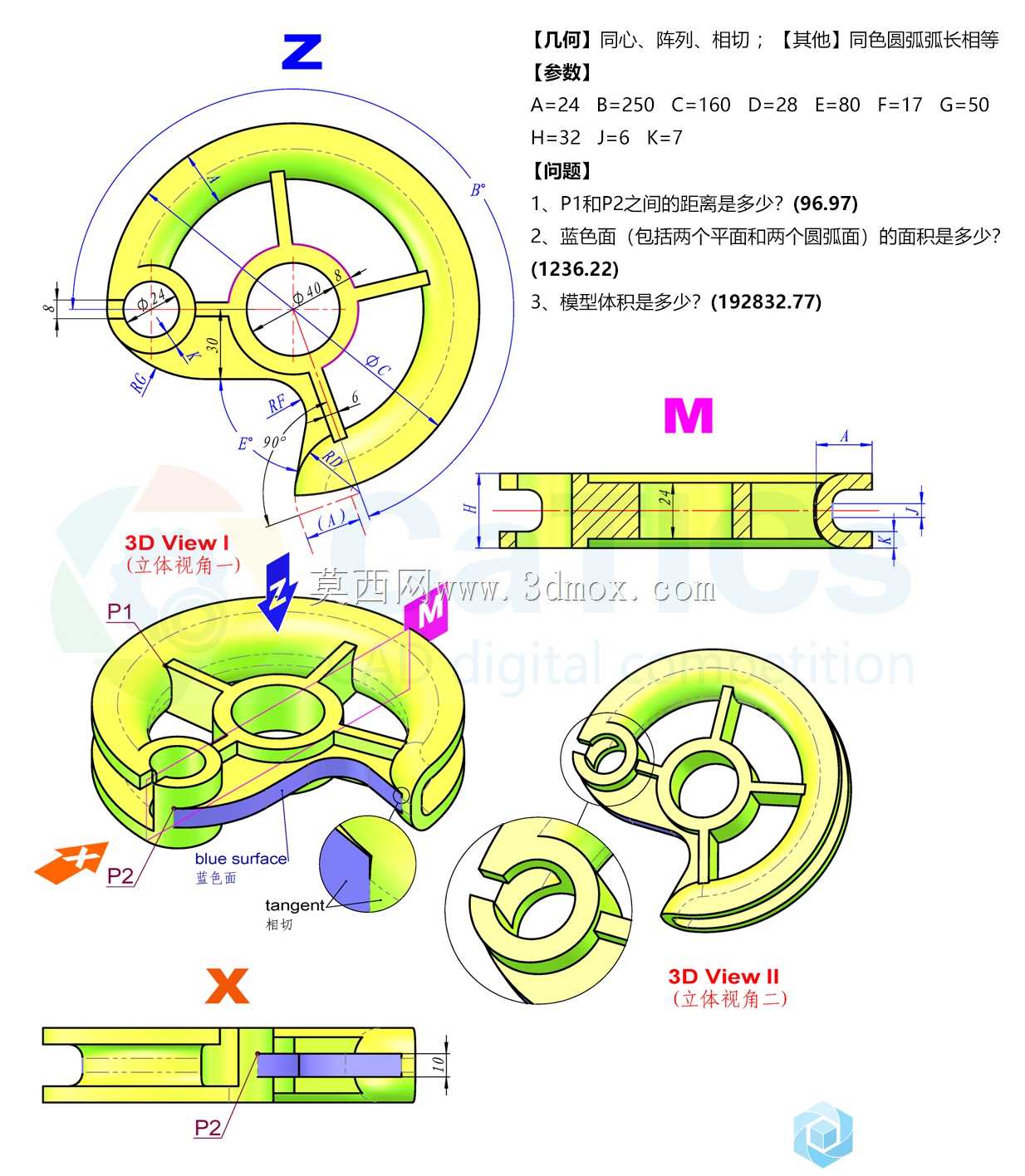

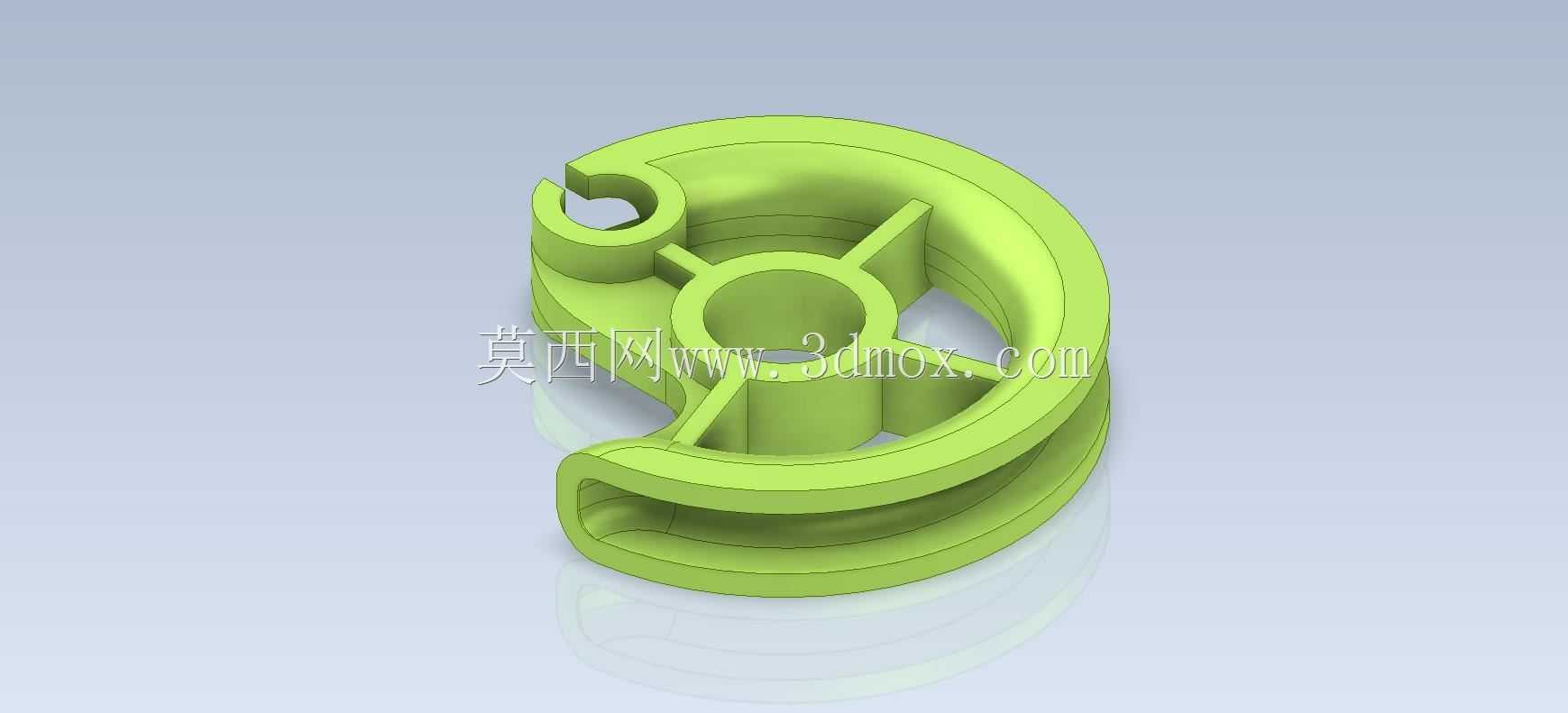

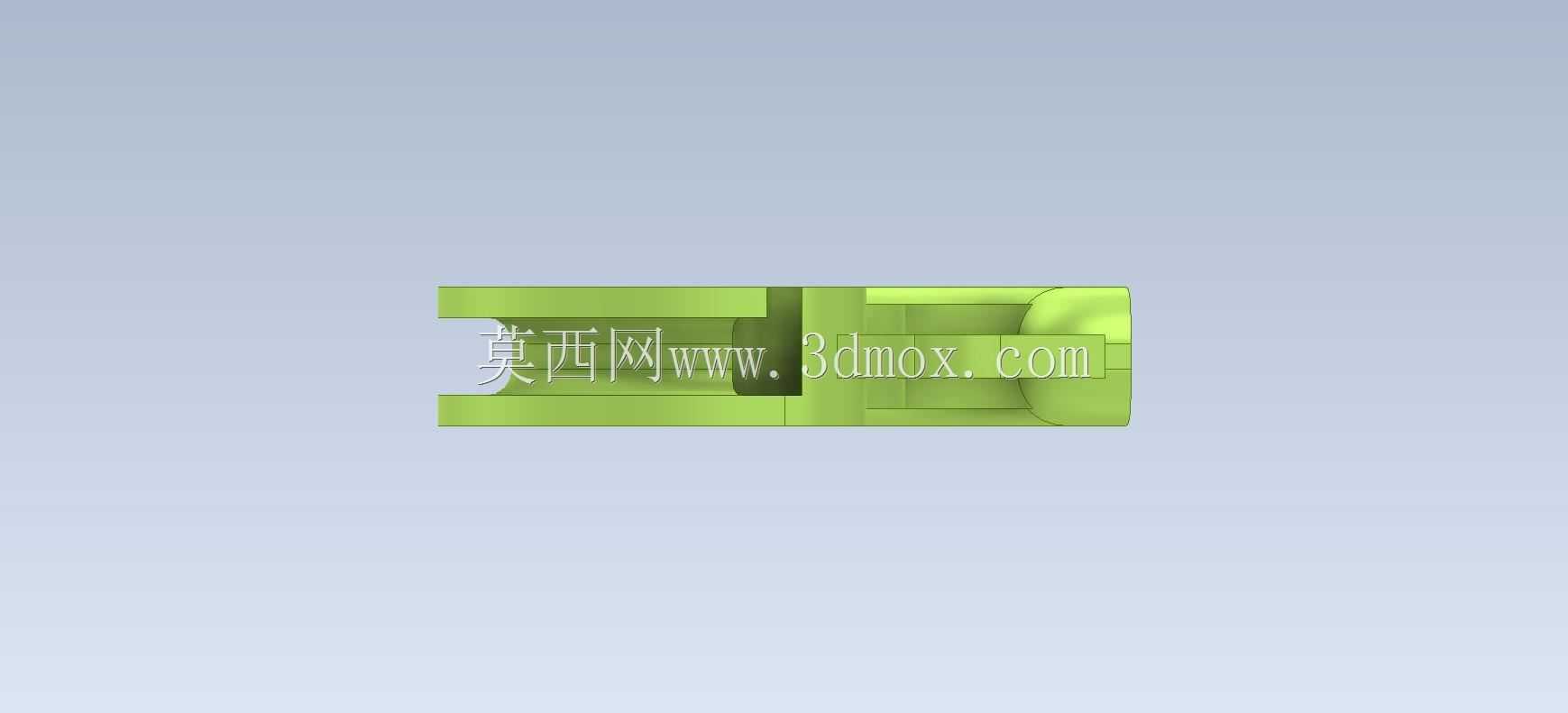

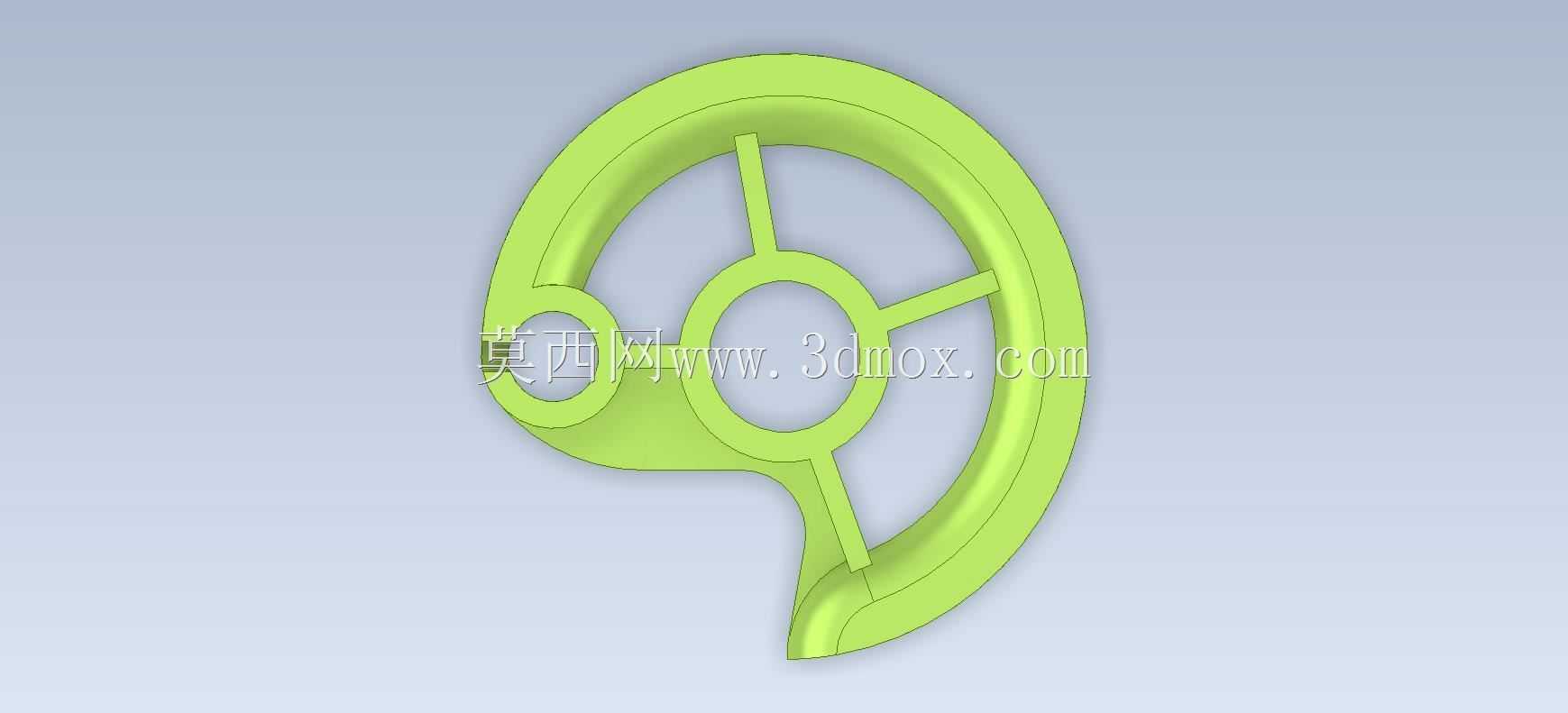

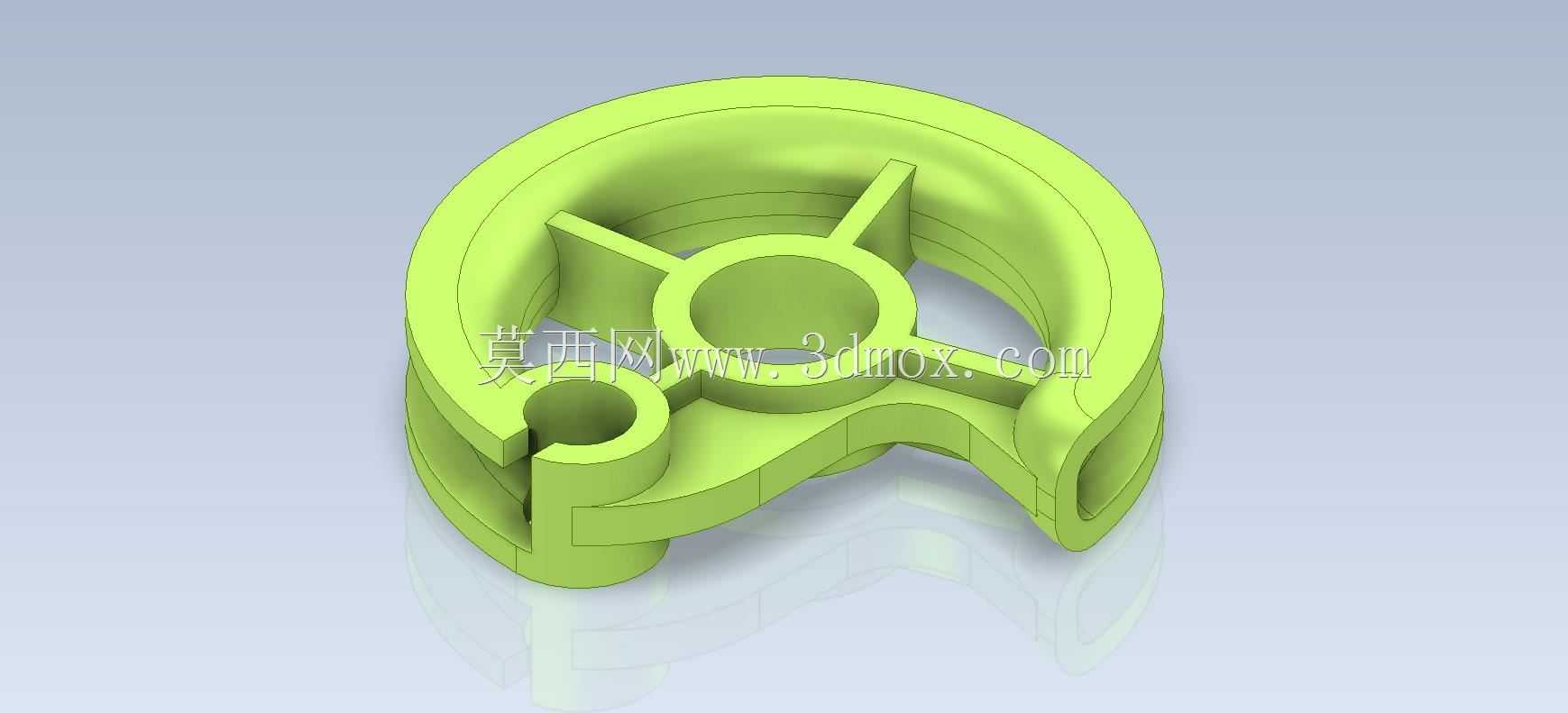

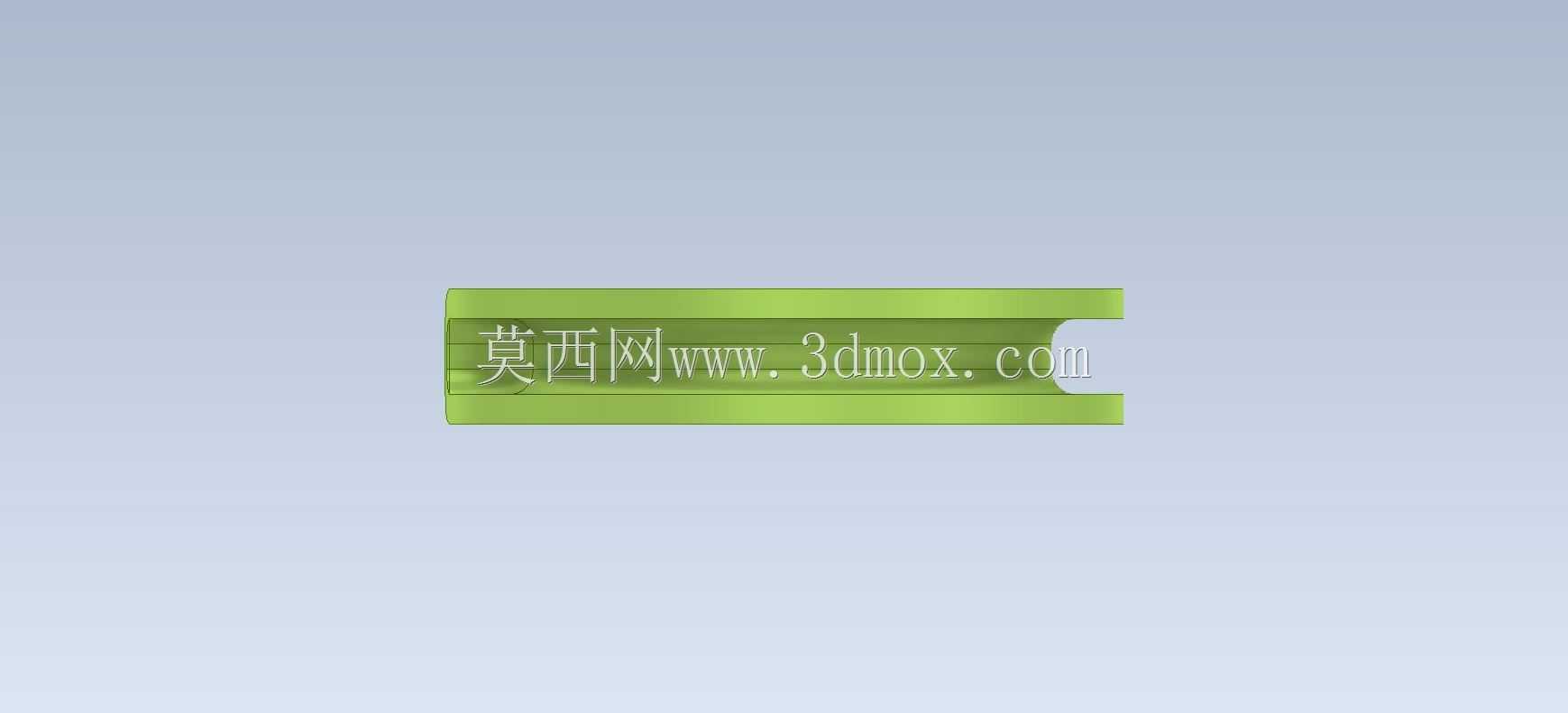

CATICS竞赛练习用带缺口轮盘类机械构件

　　这类带缺口的轮盘类构件，常见于轻工输送设备、小型纺织机械的张紧调节机构中，也会作为自动化产线小型工位的换向拨盘配套基体使用，核心作用是在回转运动过程中，通过外侧缺口实现对配套杆件的间歇卡位，同时依托中心轴孔完成与动力输出轴的同轴固定，配合内部辐板结构传递额定扭矩。从实际使用场景来看，这类构件多安装在设备侧方的传动仓内，周边预留的安装间隙通常不超过5mm，因此建模时需要严格控制外圆的轮廓度公差，避免回转过程中与仓体内壁发生剐蹭。

　　设计这类构件时，首先要确定中心轴孔的配合公差，通常选用H7基孔制间隙配合，保证轴件拆装顺畅的同时，减少回转过程中的径向窜动；外侧的开口缺口需要根据配套卡位销的直径设计间隙，缺口根部做R2以上的圆角过渡，避免长期受交变载荷出现应力集中开裂的问题。内部的辐板采用三等分布局，既可以在保证整体结构强度的前提下减少构件自重，降低回转时的动不平衡量，也能节约注塑或机加工的原材料成本，辐板与外轮缘、中心轮毂的连接处全部做圆角过渡，避免加工时出现应力集中点。

　　从安装边界来看，这类构件的轴向厚度通常根据配套轴的直径匹配，中心轮毂的轴向长度要比轮缘厚度多出2-3mm，保证与轴的配合接触面积足够，减少传动过程中的晃动；外轮缘的侧面做15度的小倒角，既可以去除机加工产生的飞边毛刺，也能在安装入位时起到导向作用，避免卡滞。外侧的小凸台孔主要用于安装限位顶丝，顶丝孔的轴线要与中心轴孔的轴线垂直相交，保证顶丝锁紧后可以牢固抵在轴的平面位上，防止构件回转时与轴发生相对转动。

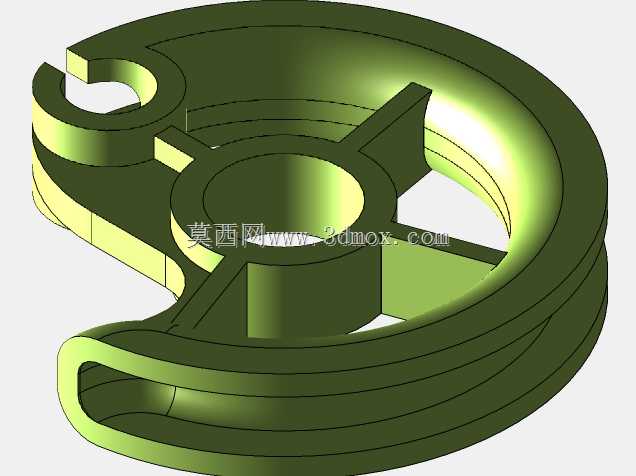

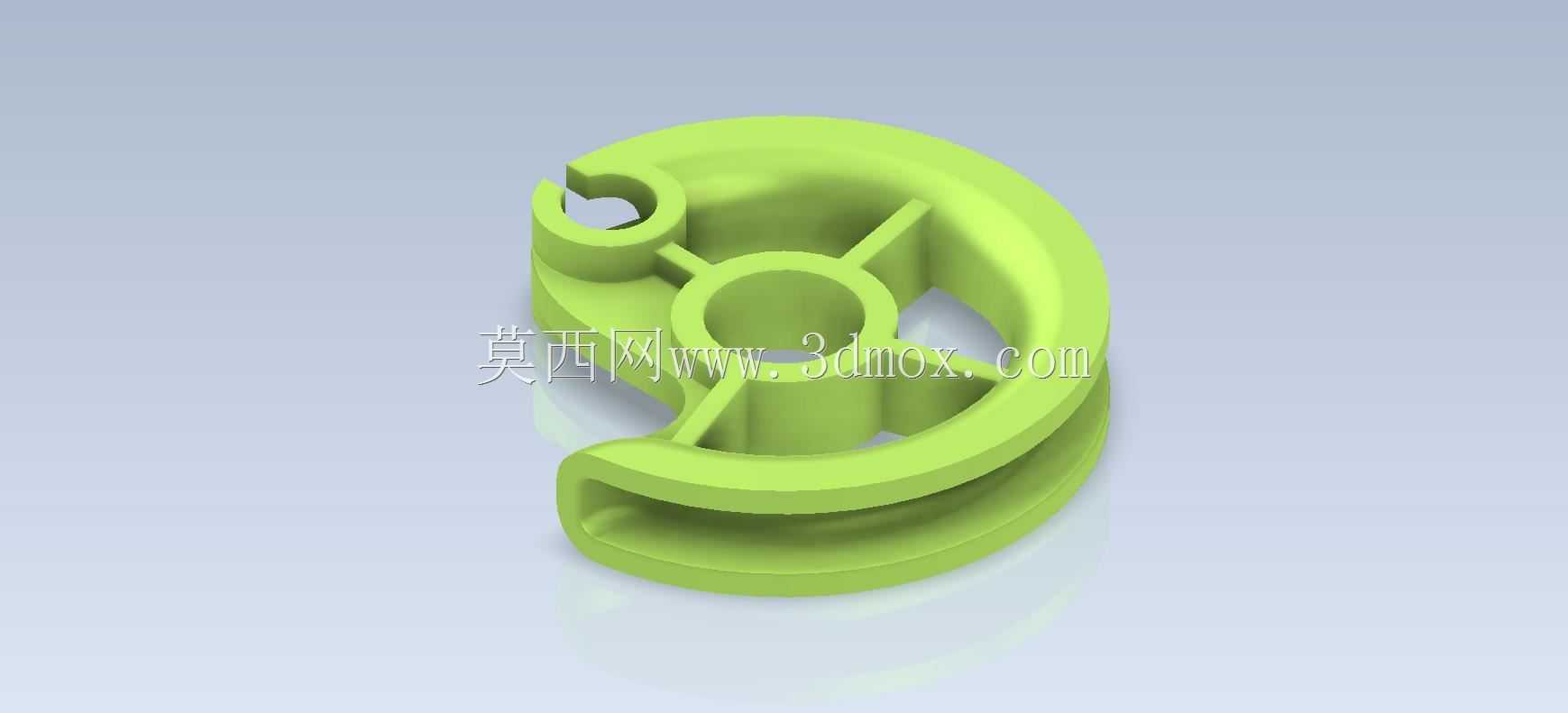

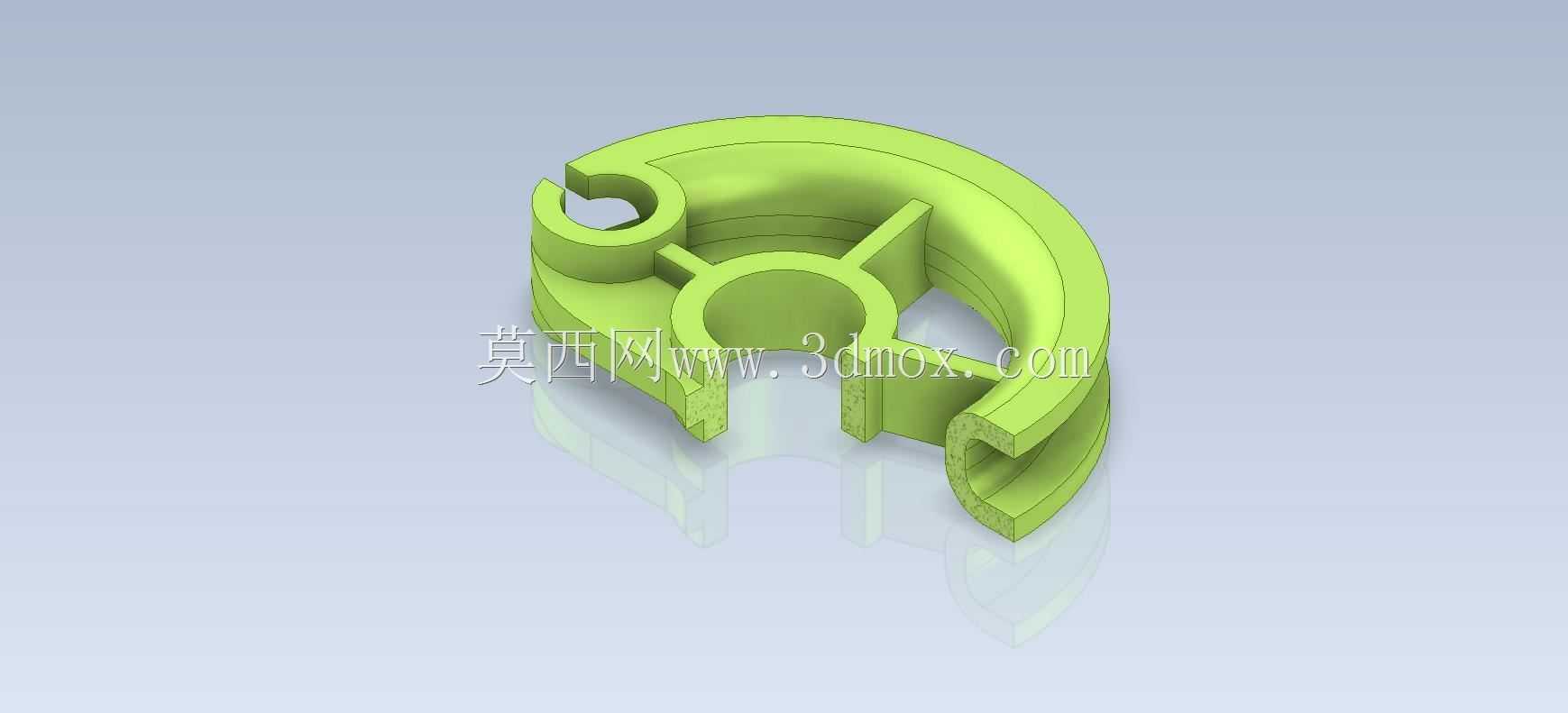

　　建模练习过程中，需要重点关注草图的全约束状态，尤其是缺口位置的圆弧与外圆的相切约束，避免后续拉伸特征出现破面；回转类特征要优先检查同轴度，辐板的阵列要保证角度均分，避免后续做工程图时出现尺寸标注矛盾。这类构件作为CAD基础练习案例，覆盖了草图绘制、拉伸凸台、拉伸切除、圆角、阵列等最常用的建模命令，能帮助初学者快速掌握轮盘类零件的建模逻辑，理解机械结构中强度、重量、安装便利性三者的平衡思路，为后续设计复杂传动构件打下扎实的基础。实际生产中这类构件如果采用POM材质注塑加工，还要在建模时预留0.5%的收缩率，保证成型后的尺寸符合装配要求，如果采用铝合金机加工，则要重点控制端面的垂直度公差，保证回转时的端面跳动量在允许范围内。
