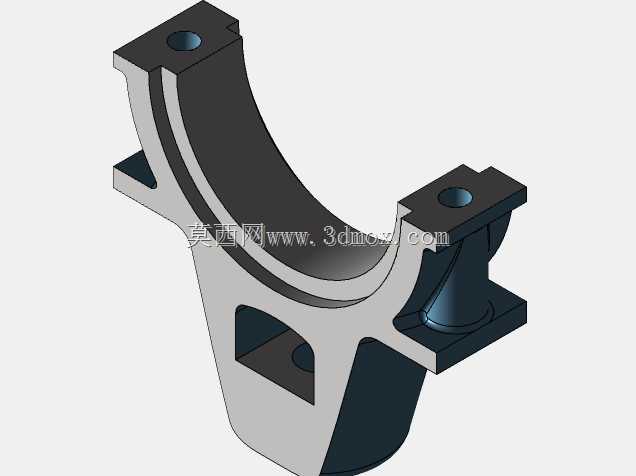

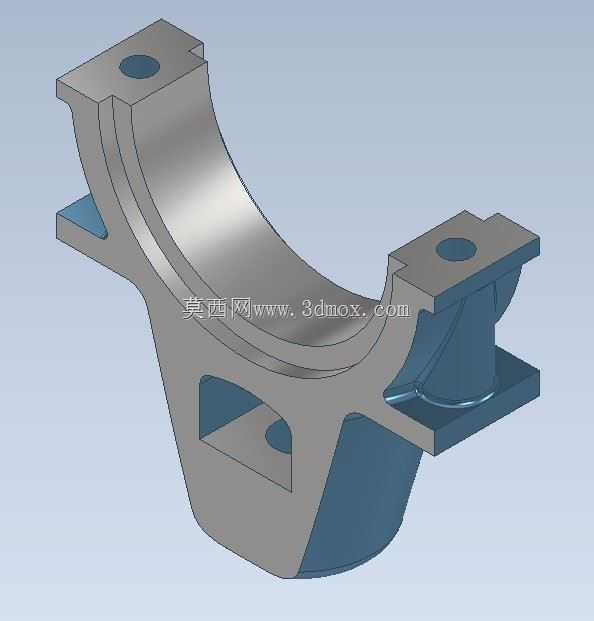

该偏心主体是CA6140普通车床主轴箱内的核心支撑类零件,主要承担主轴偏心段的载荷传递与位置定位功能,在车床高速切削作业中,需持续承受主轴旋转带来的交变径向力与切削冲击,其结构强度与形位公差直接决定主轴回转精度,进而影响工件的车削加工质量。从结构设计来看,零件采用半开式瓦状支撑弧面作为核心配合面,弧面曲率与对应主轴偏心轴颈完全匹配,装配时可通过两侧带安装孔的凸台实现与箱体基座的刚性连接,凸台上的通孔为螺栓过孔,孔径与连接螺栓规格匹配,安装时需保证弧面与轴颈的接触面积不低于配合面总面积的70%,避免局部应力集中导致的零件过早磨损。零件下部设置的镂空减重结构并非随意设计,是在满足整体抗弯、抗扭强度的前提下,
通过有限元应力分析后去除非承载区域材料得到的结构,既降低了零件整体自重,也为箱体内部润滑油的流动预留了通道,可保证配合面在运转过程中得到持续的润滑冷却,减少干摩擦带来的精度损失。两侧的安装凸台设置有定位止口,与箱体上的定位槽配合后可快速确定零件的安装位置,降低装配时的找正难度,止口的形位公差与安装孔的位置度公差均按IT7级精度设计,可保证装配后偏心轴颈的回转中心与主轴理论中心的偏心距误差控制在允许范围内,避免因安装偏差导致的主轴运转振动、加工表面振纹等问题。在实际加工场景中,该零件的支撑弧面需经过粗车、精车、研磨多道工序完成,最终表面粗糙度需达到Ra0.8以下,才能满足与轴颈配合的滑动摩擦要求,两侧安装面的平面度公差需控制在0.
02mm以内,保证装配后连接面无间隙,避免切削过程中零件出现窜动。从安装边界来看,零件整体宽度适配CA6140主轴箱的内部安装空间,两侧凸台的中心距与箱体预设的连接螺孔中心距完全匹配,下部镂空结构不会与箱体内的润滑油路、其他传动齿轮发生干涉,弧面的偏心距参数严格匹配CA6140车床主轴的偏心调节行程,可保证主轴在偏心工作状态下的运转稳定性,满足车削偏心工件、异形面工件的加工需求。
