农用植保无人机20mm管径药箱安装固定夹具

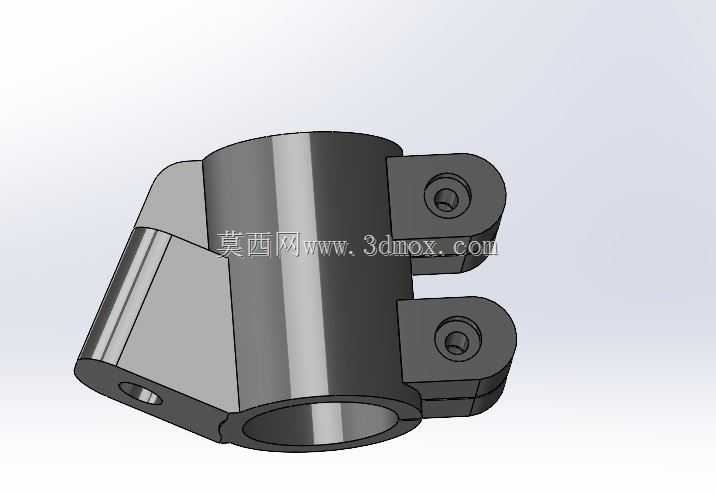

　　这款夹具是针对农用植保无人机作业场景开发的专用固定连接件，核心作用是将药液箱稳固挂载在无人机机架的碳管上，适配E410P、E416P、E610P、E616P等多款主流植保无人机机架的20mm管径安装位。植保作业过程中，无人机需要频繁完成起降、转向、变速飞行、喷幅调整等动作，药箱满载药液时整体重量较大，飞行过程中会产生持续的惯性载荷与振动冲击，这就要求固定夹具既要保证足够的连接强度，避免飞行过程中药箱移位、脱落引发作业事故，同时也要兼顾安装便捷性，方便农户在田间作业时快速完成药箱拆装、加注药液或者更换配件。从结构设计来看，这款夹具采用开口环抱式的管夹主体结构，配合两个内嵌铜制螺母的锁紧点位，

　　安装时只需将夹具环抱在20mm直径的机架碳管上，通过螺丝锁紧即可实现与机架的牢固连接，铜嵌件的设计能够反复拆装而不出现螺纹滑牙问题，适配田间高频次拆装的使用需求。夹具侧面延伸出带安装孔的连接凸台，凸台内同样预置铜质嵌件，用于和药箱的安装位对接，能够将药箱的载荷均匀传递到机架管梁上，避免局部应力集中损坏机架或者夹具本身。外形尺寸方面，夹具环抱内径严格匹配20mm管径公差，安装后不会出现管夹松旷或者过盈无法装配的问题，整体外轮廓做了圆弧过渡处理，没有尖锐棱角，既能够降低飞行过程中的风阻，也能避免安装维护时划伤操作人员或者管线。设计过程中充分考虑了植保作业的恶劣工况，夹具主体采用高强度工程塑料材质，具备耐农药腐蚀、抗紫外线老化的特性，

　　长期在户外田间暴晒、接触农药雾滴也不会出现材质脆化、强度下降的问题。锁紧点位的布局经过载荷校核，两个锁紧螺丝沿管夹轴向分布，锁紧后环抱面与碳管外壁充分贴合，能够提供足够的摩擦力抵御飞行过程中的各个方向的载荷，即使在满药状态下做急停、急转弯等飞行动作，也能保证药箱位置稳定，不会出现转动、滑移的情况。连接凸台的位置经过重心匹配设计，安装后药箱重心尽量靠近机架主梁轴线，减少飞行过程中的偏心力矩，降低飞控的调整负荷，提升飞行稳定性。这类专用夹具的设计不需要额外的转接件，直接适配对应机型的机架与药箱安装孔位，省去了用户自行改装、打孔的工序，安装时只需要常规内六角扳手即可完成操作，不需要特殊工装，非常适合植保作业团队的日常维护与快速转场使用。夹具的壁厚经过结构优化，在保证足够结构强度的前提下尽可能控制自重，避免增加无人机的无效负载，从而预留更多的载重空间给药液，提升单次作业的续航与喷覆面积。
