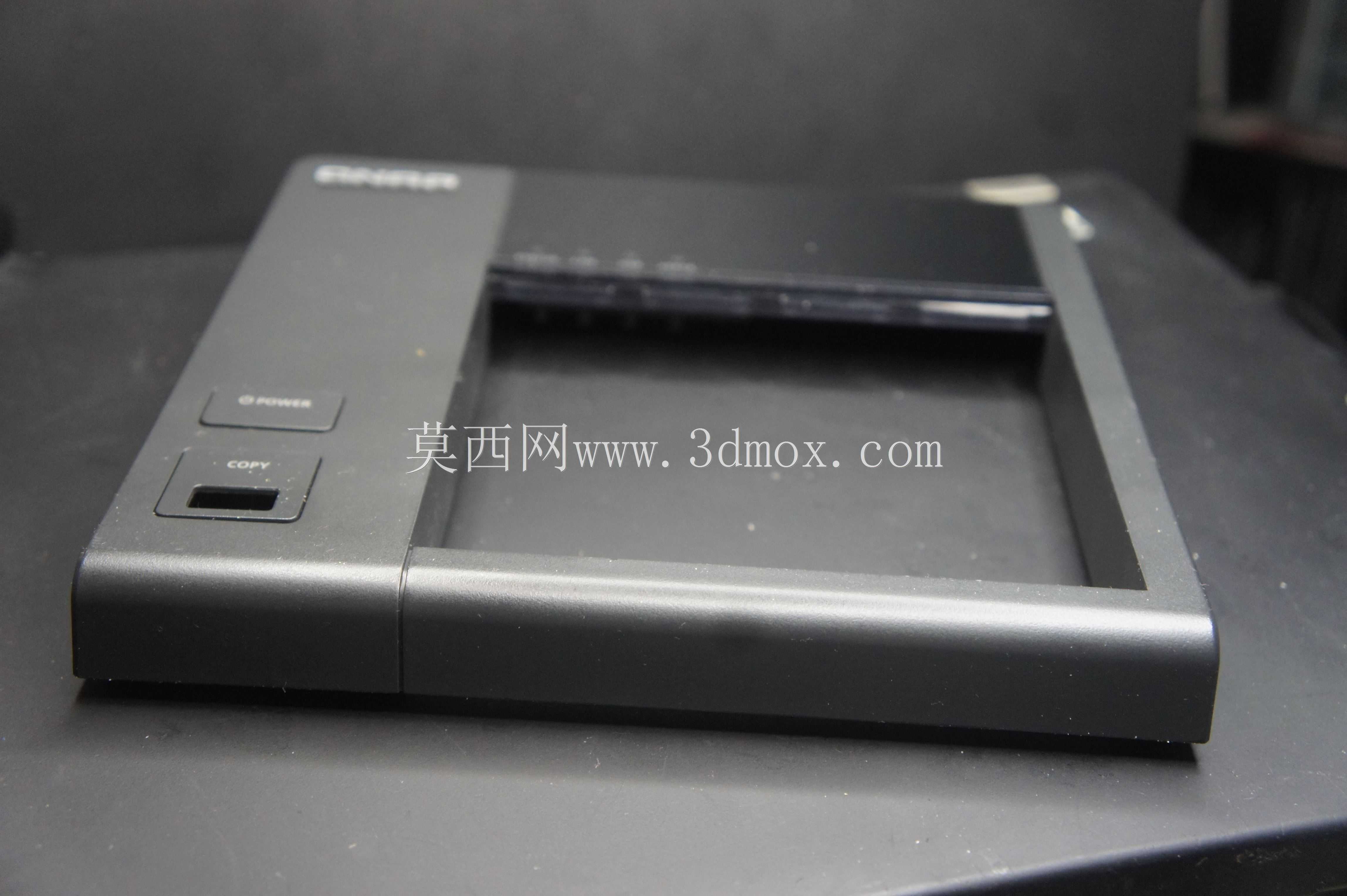

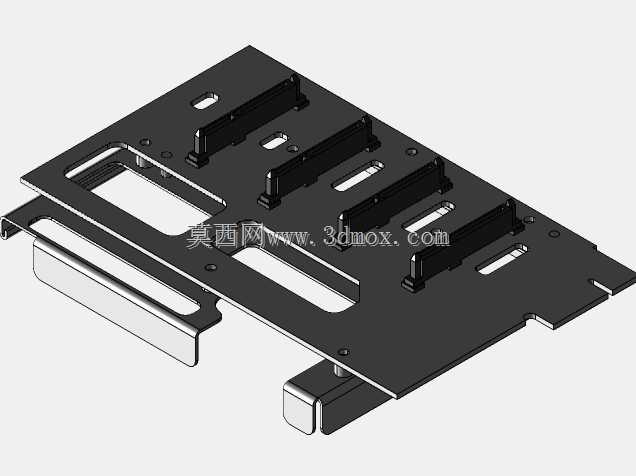

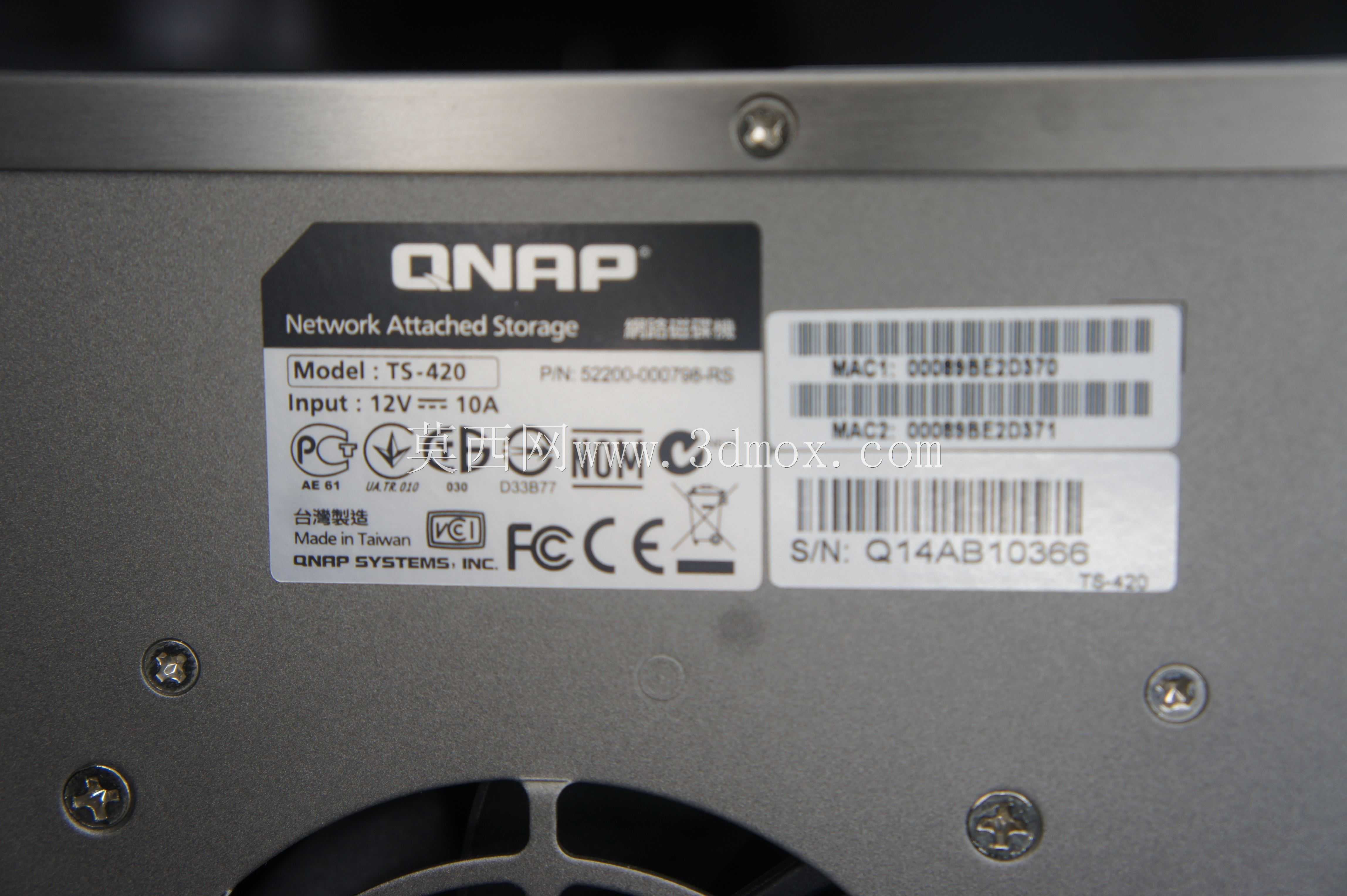

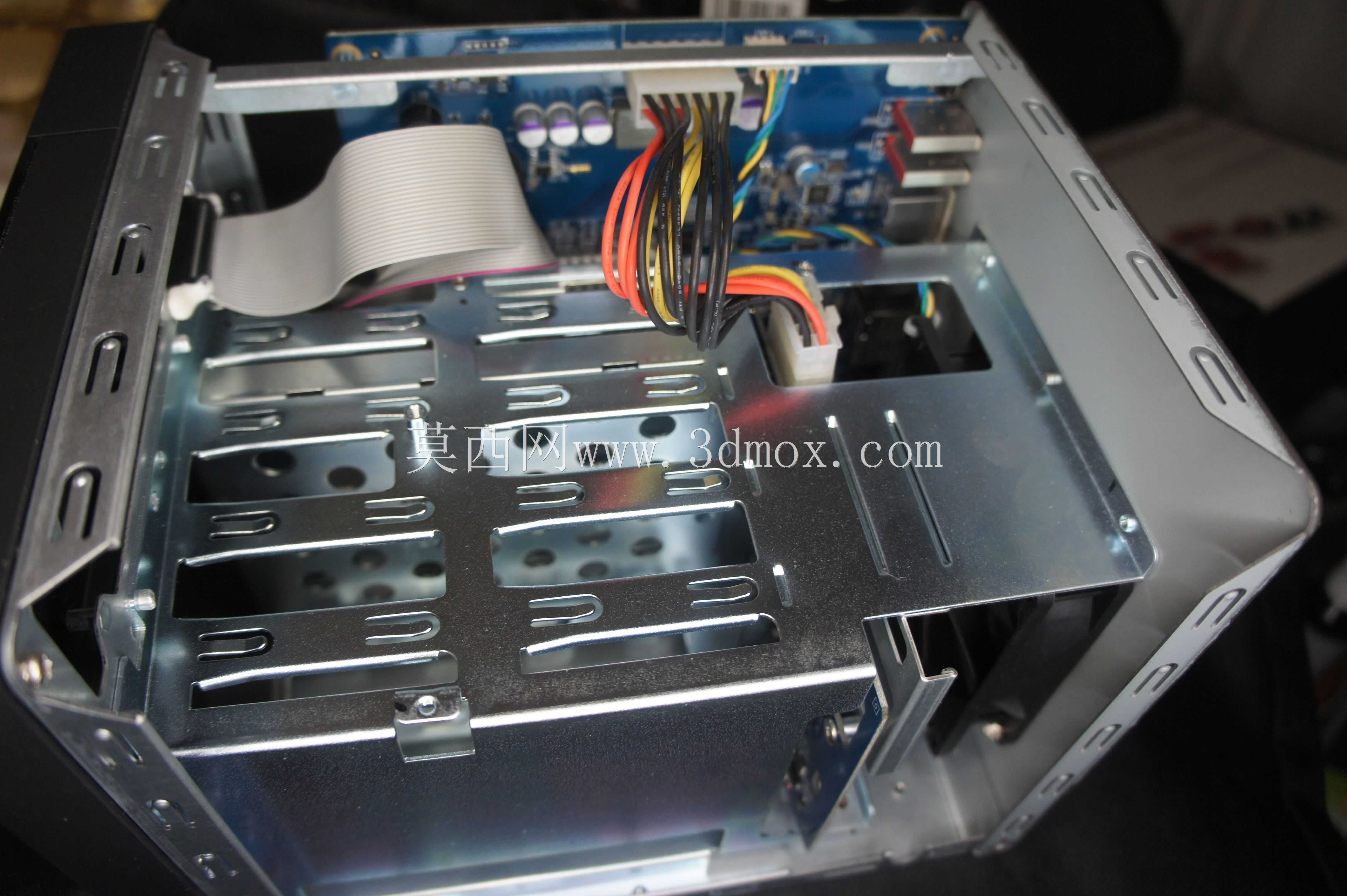

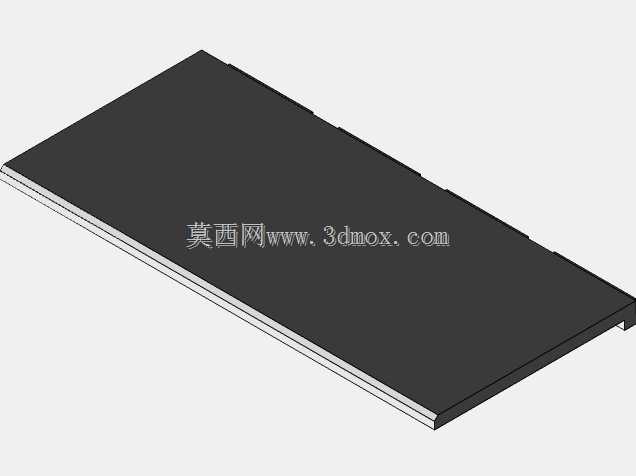

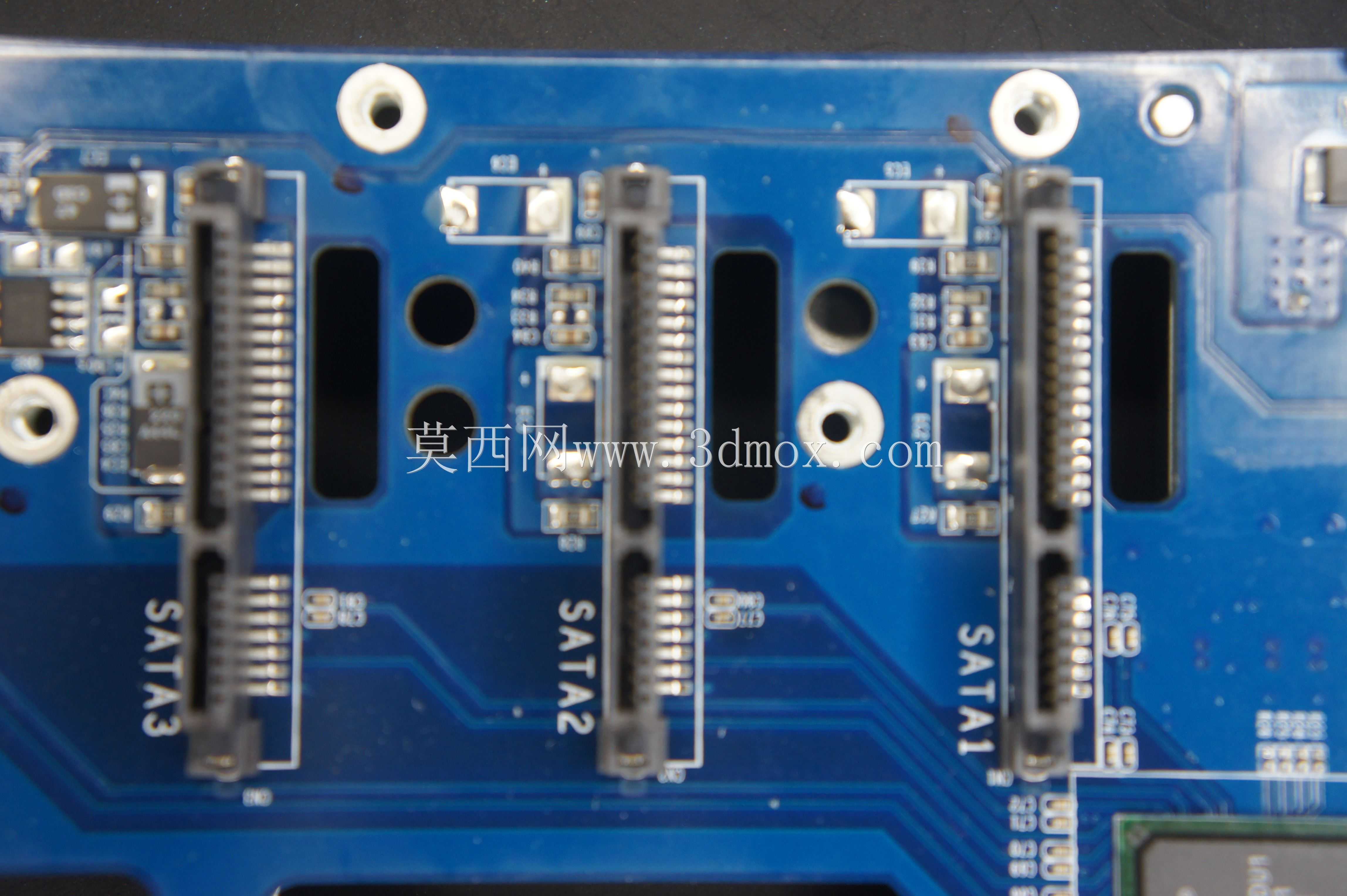

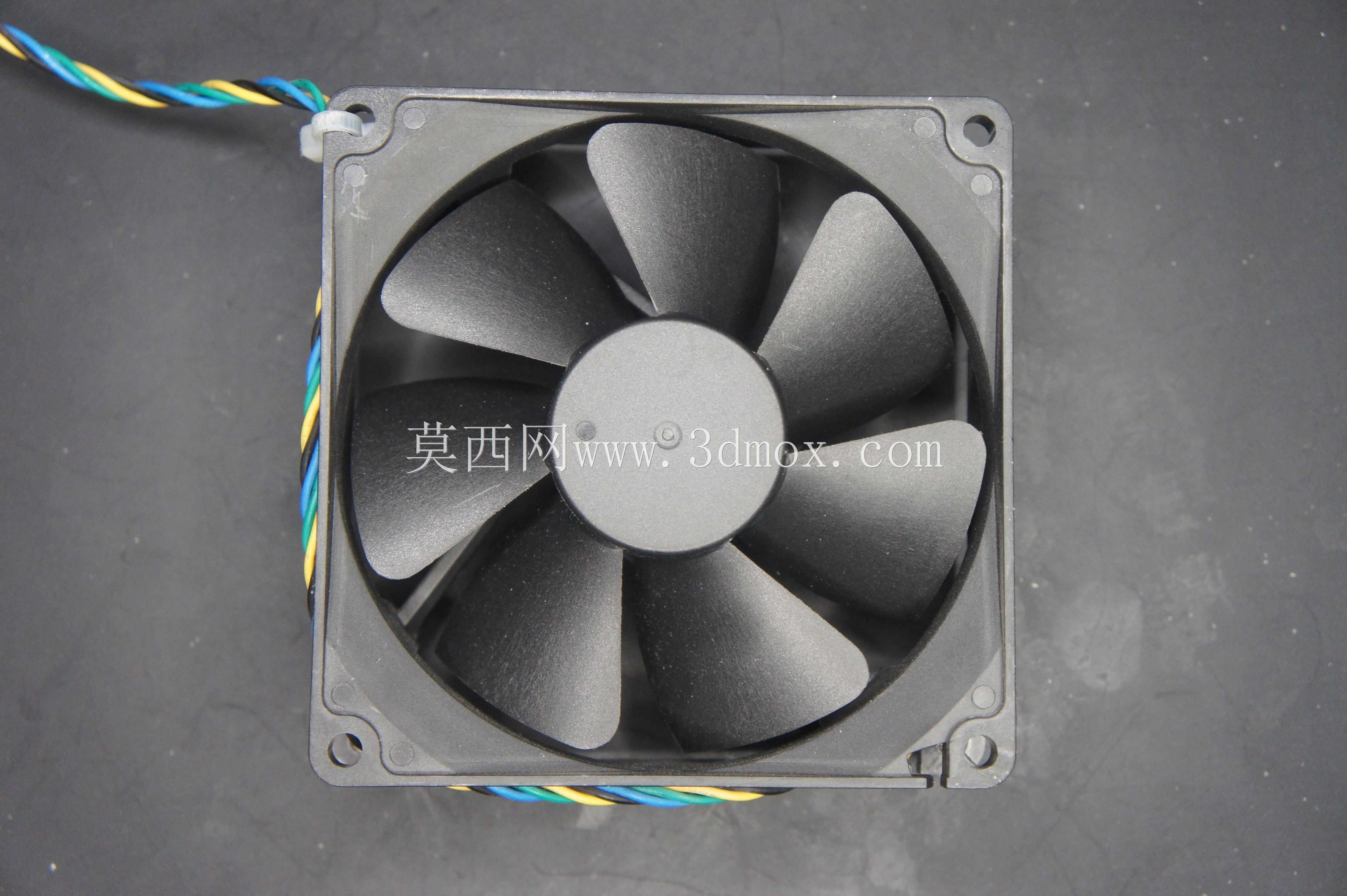

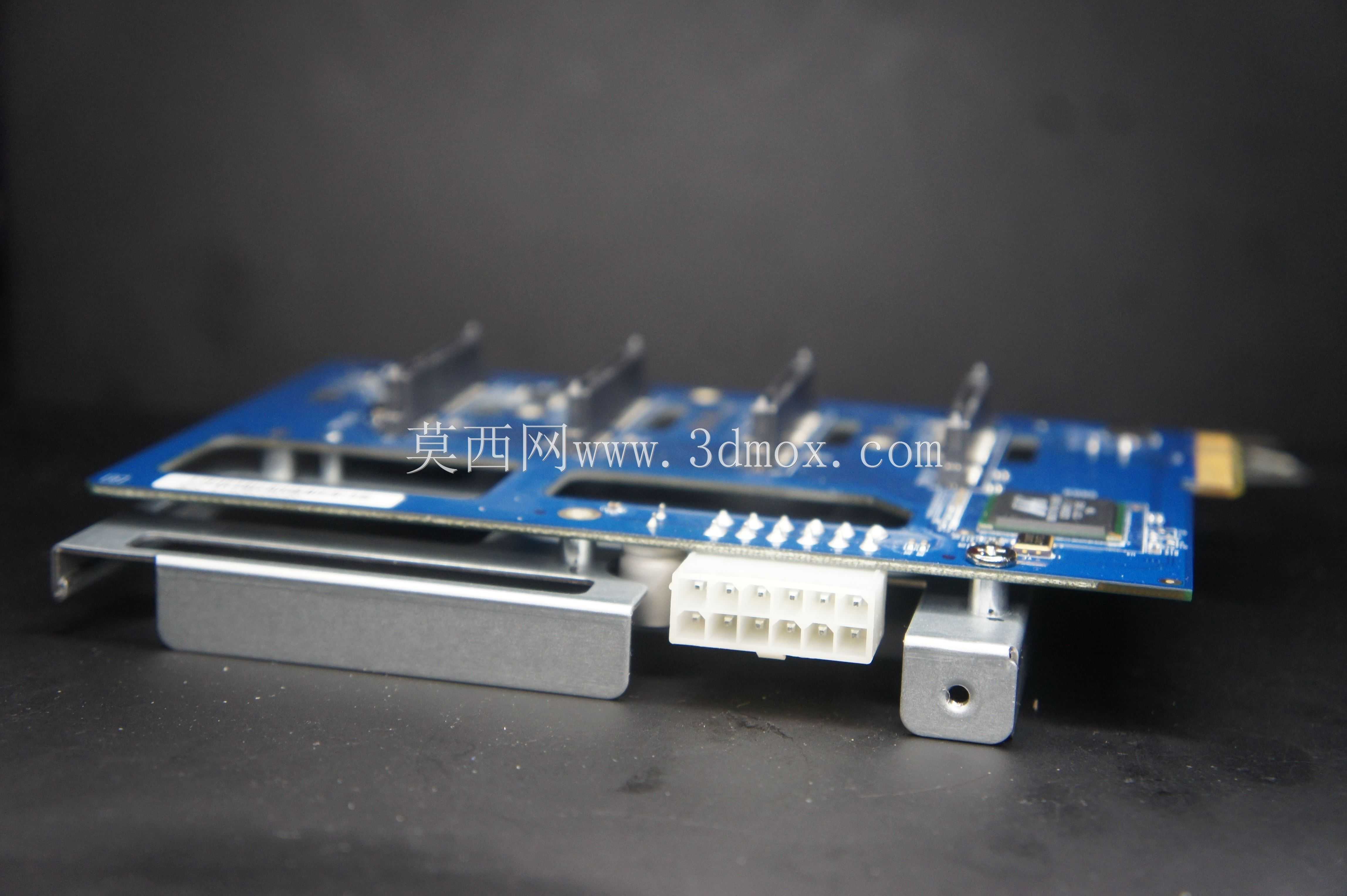

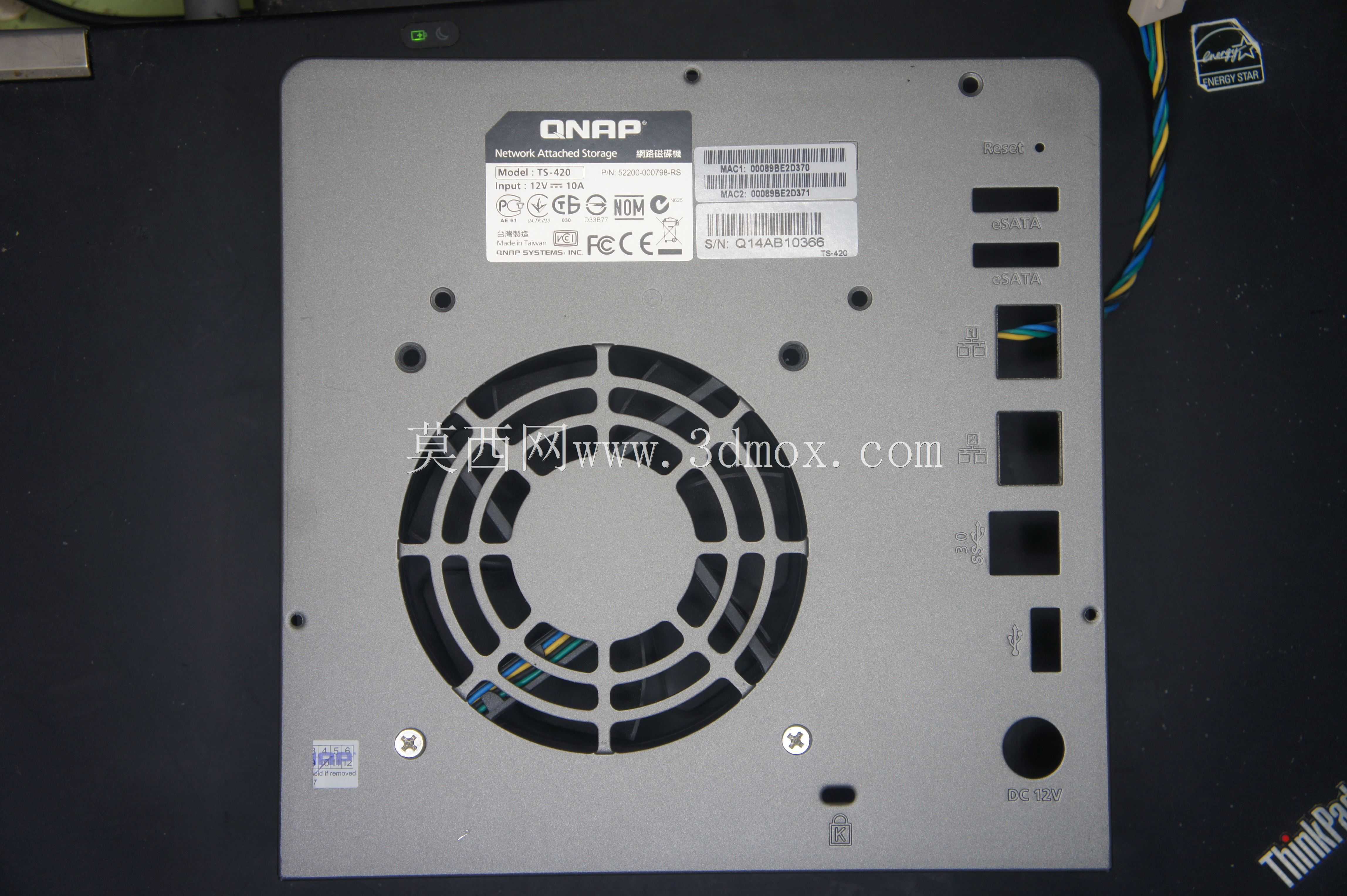

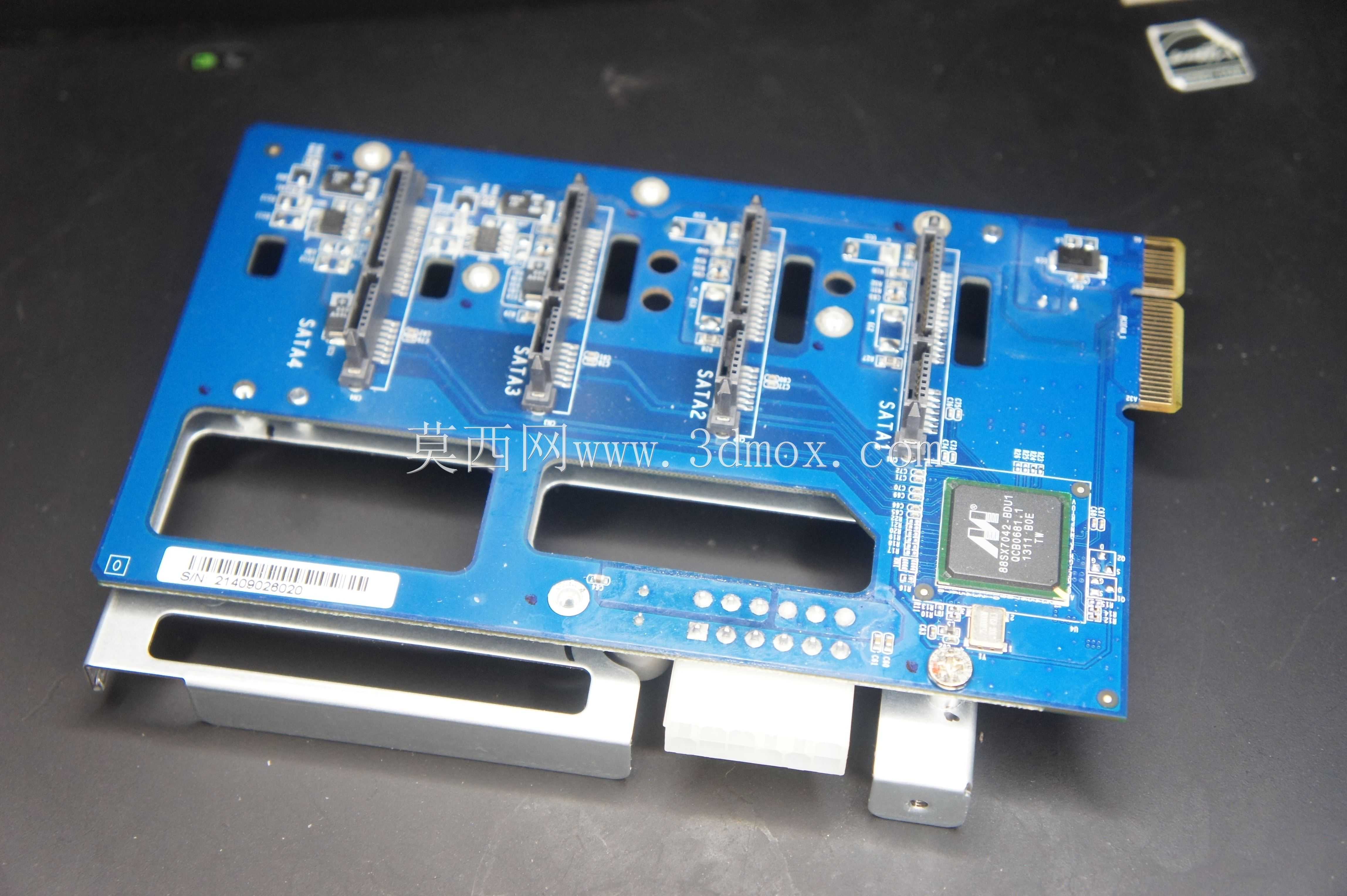

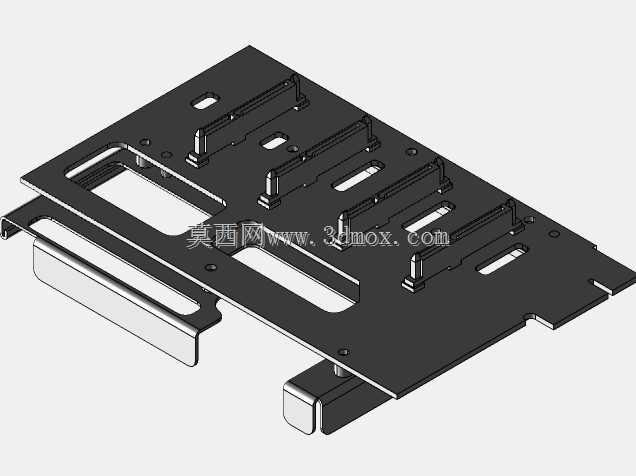

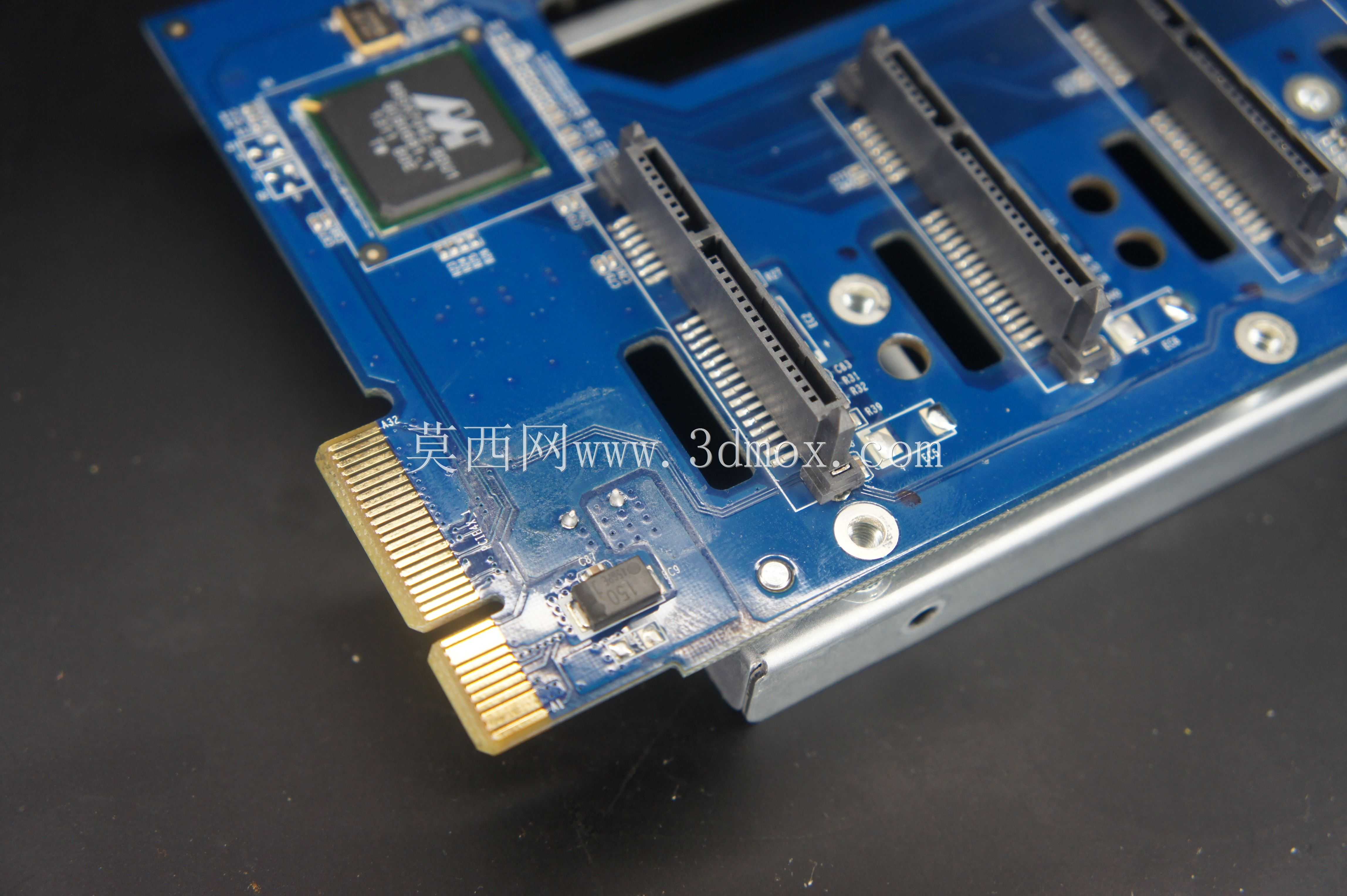

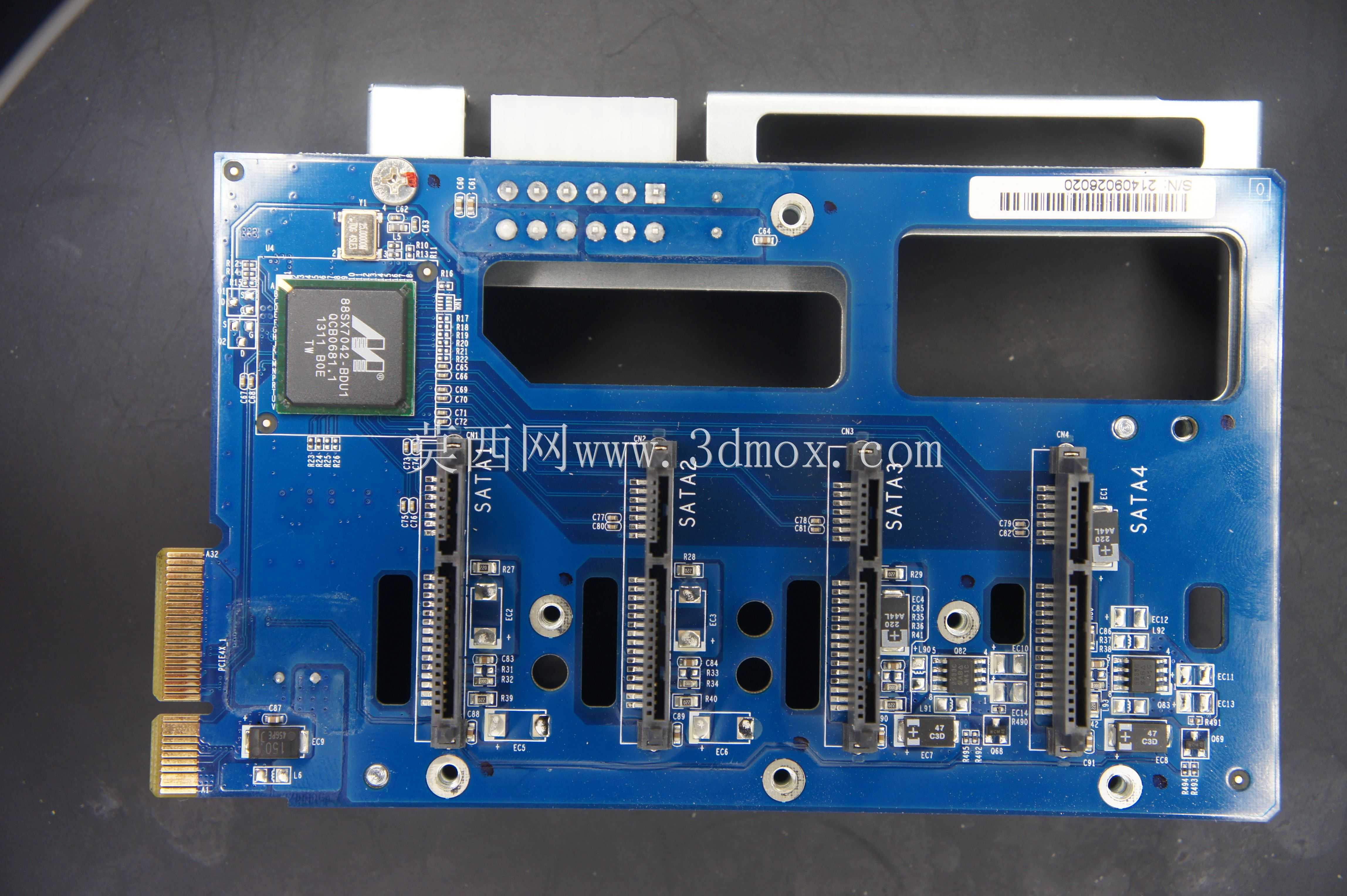

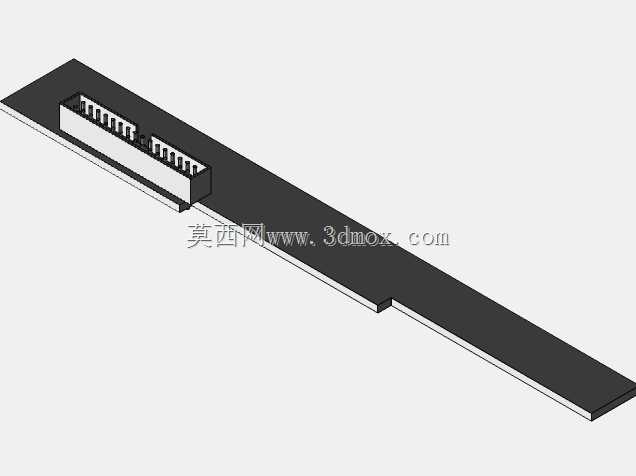

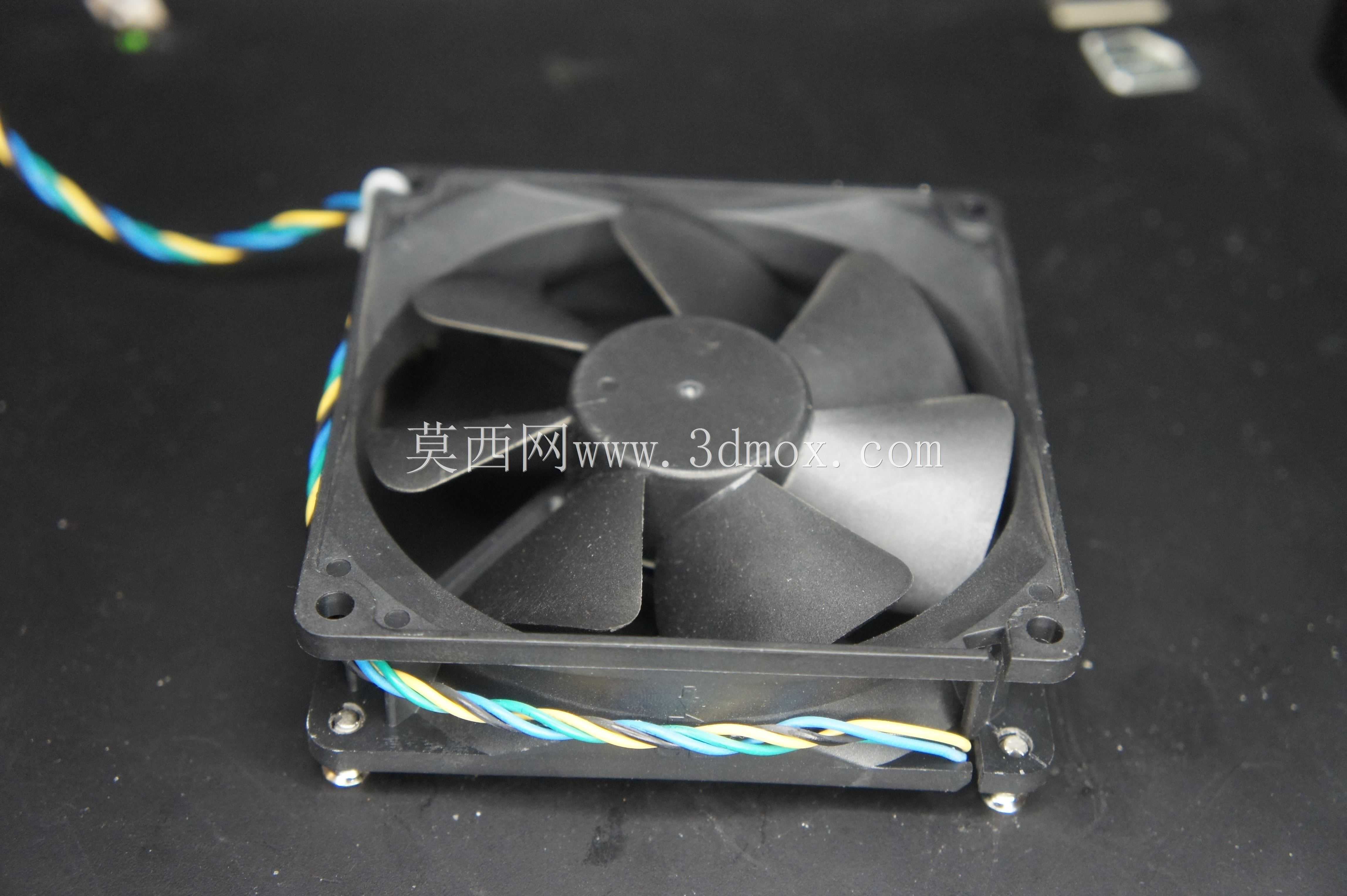

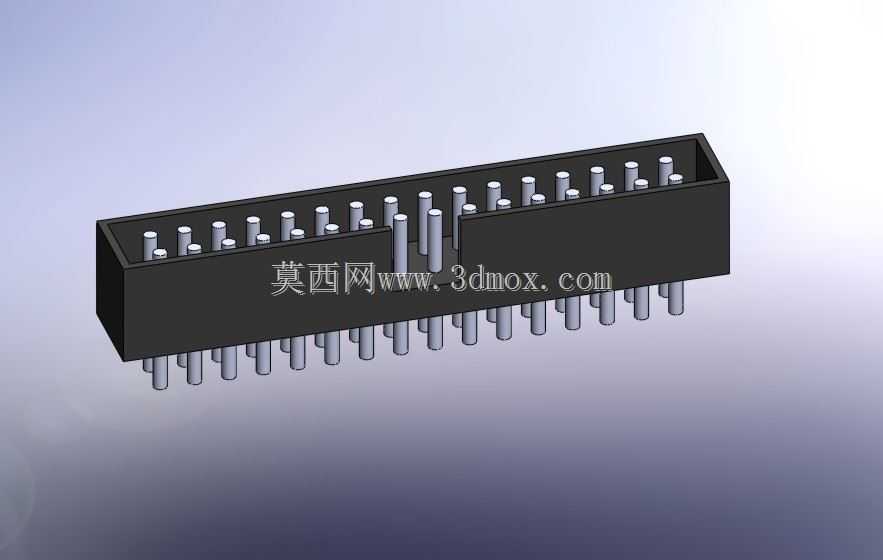

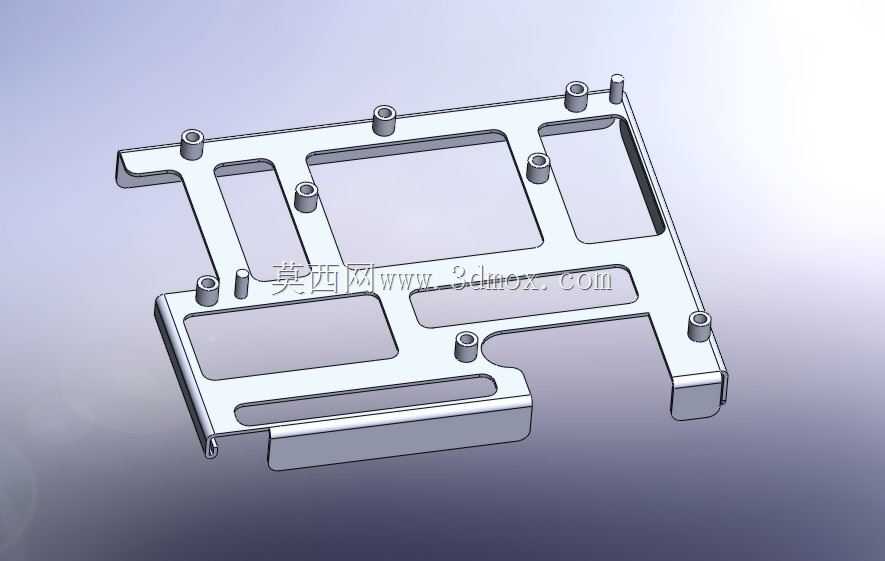

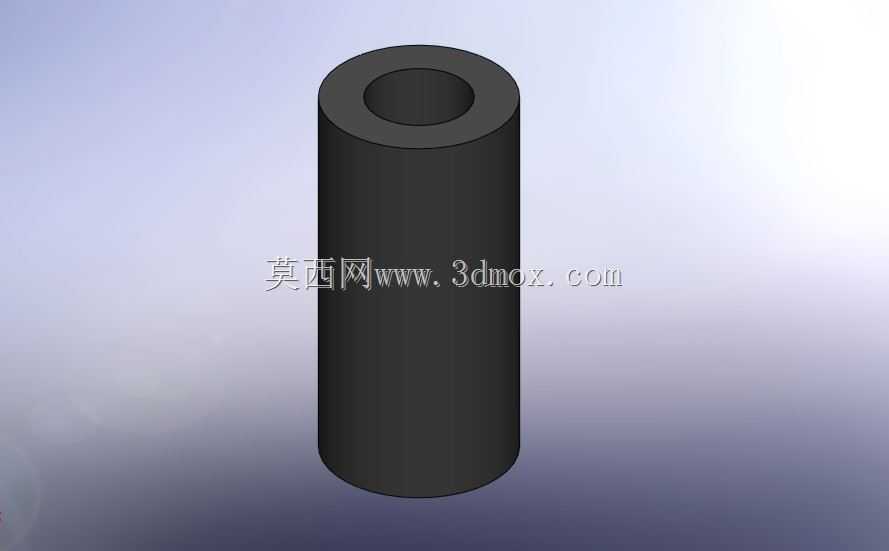

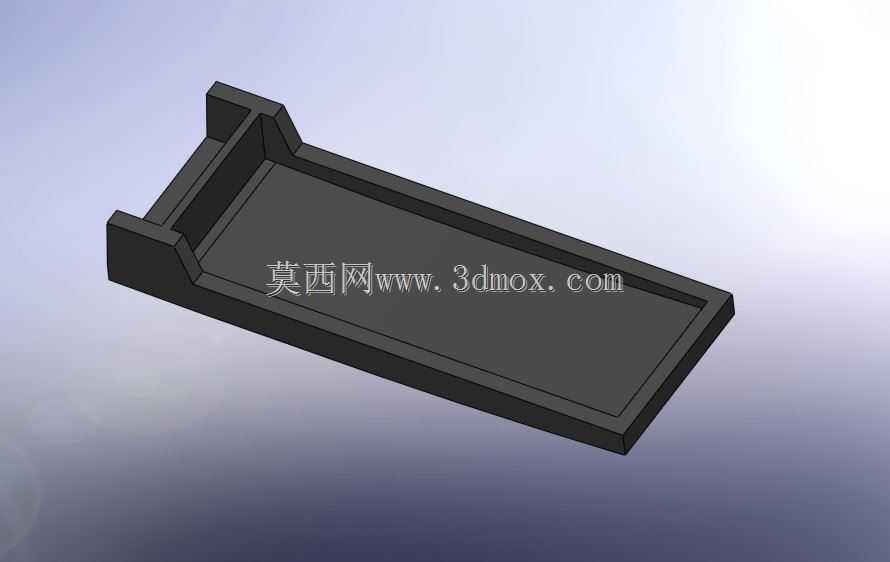

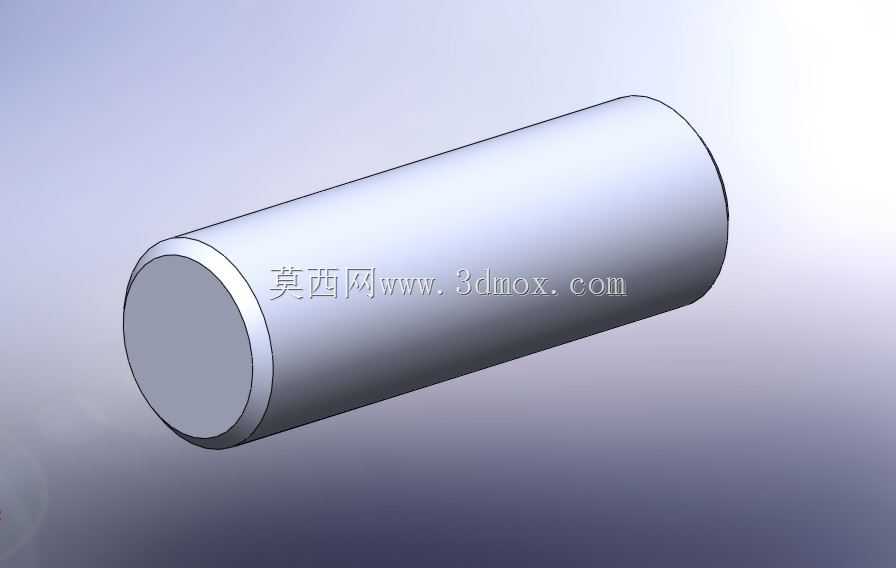

QNAP网络存储服务器前置安装托架结构

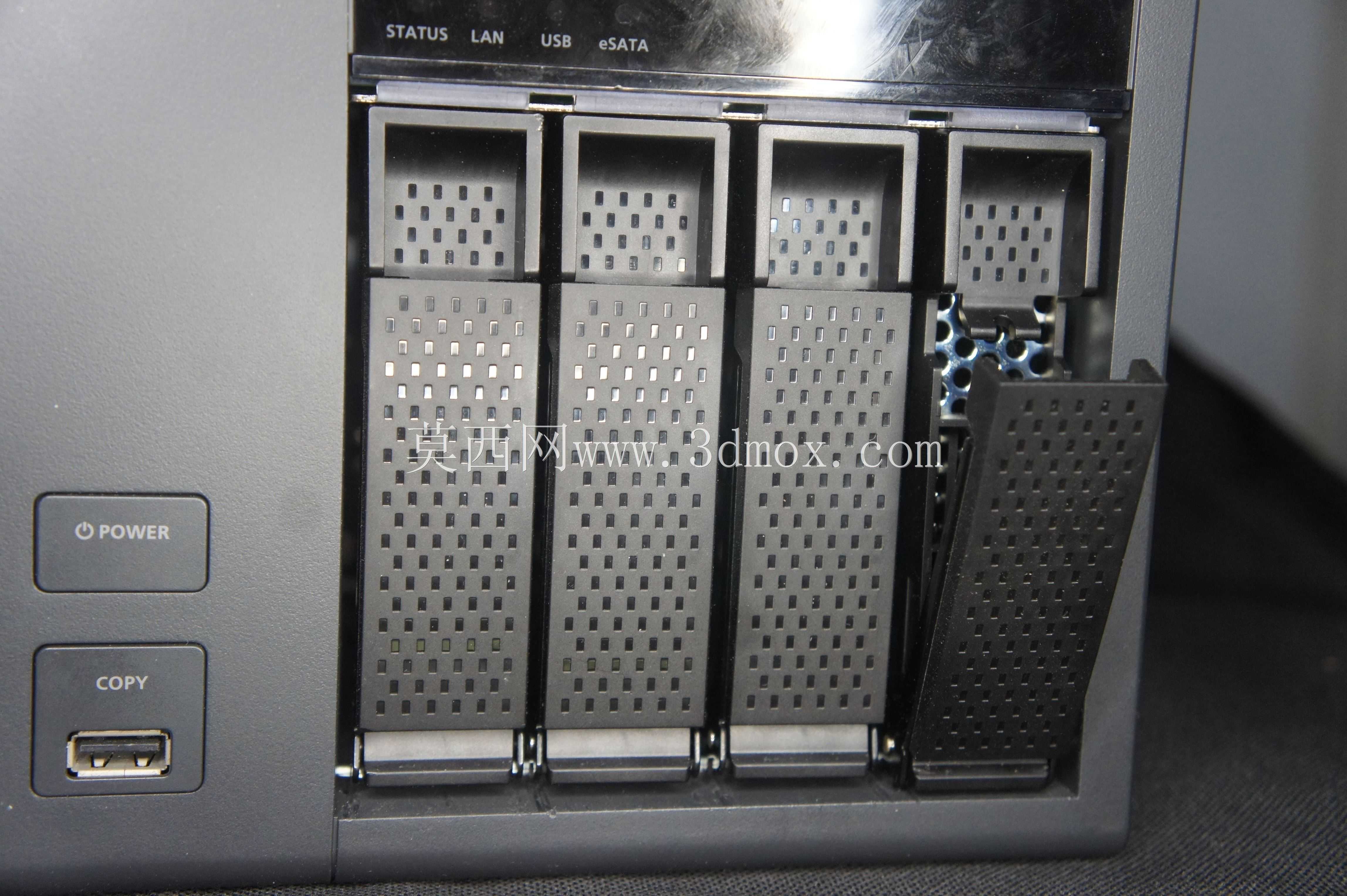

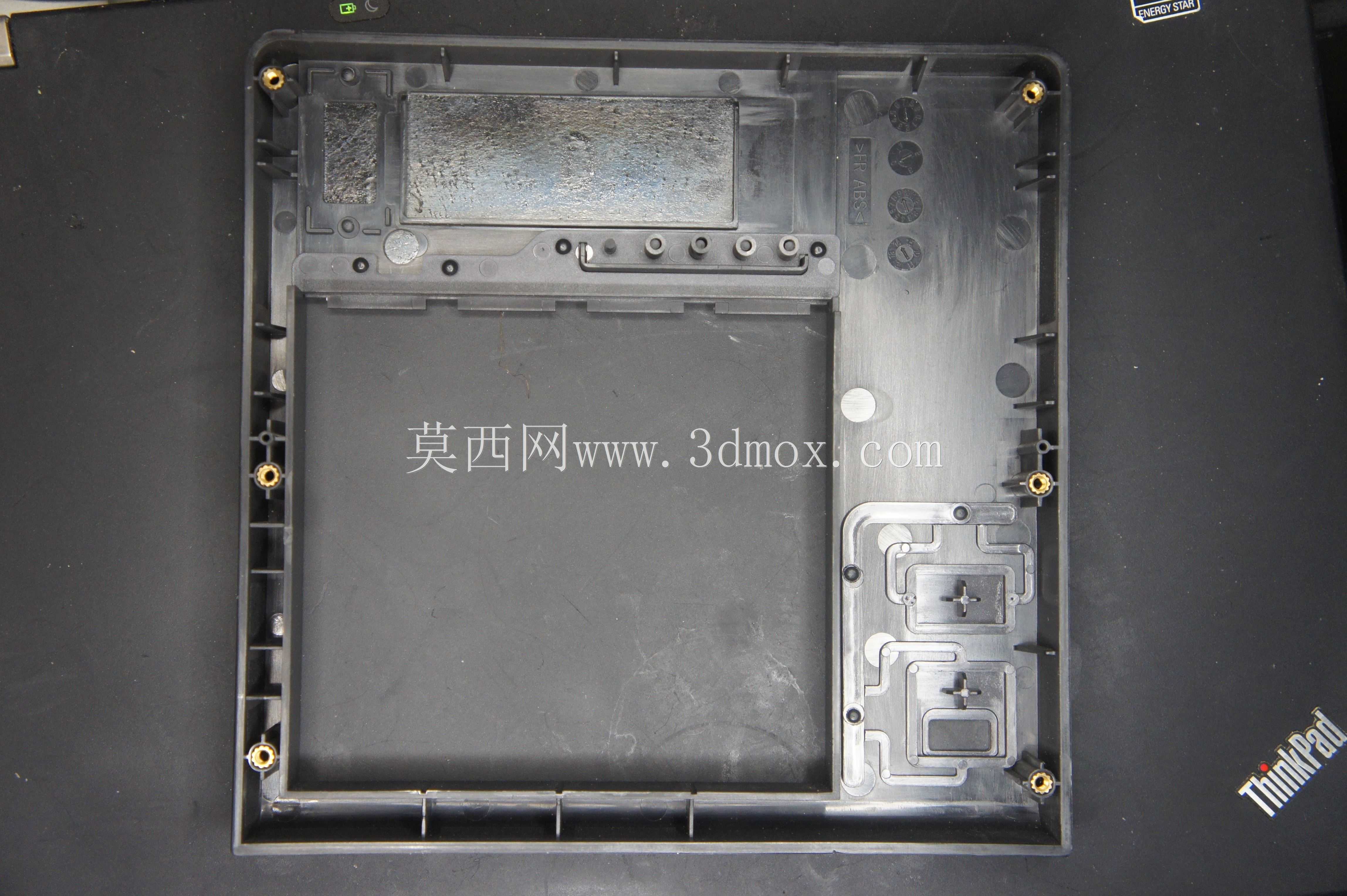

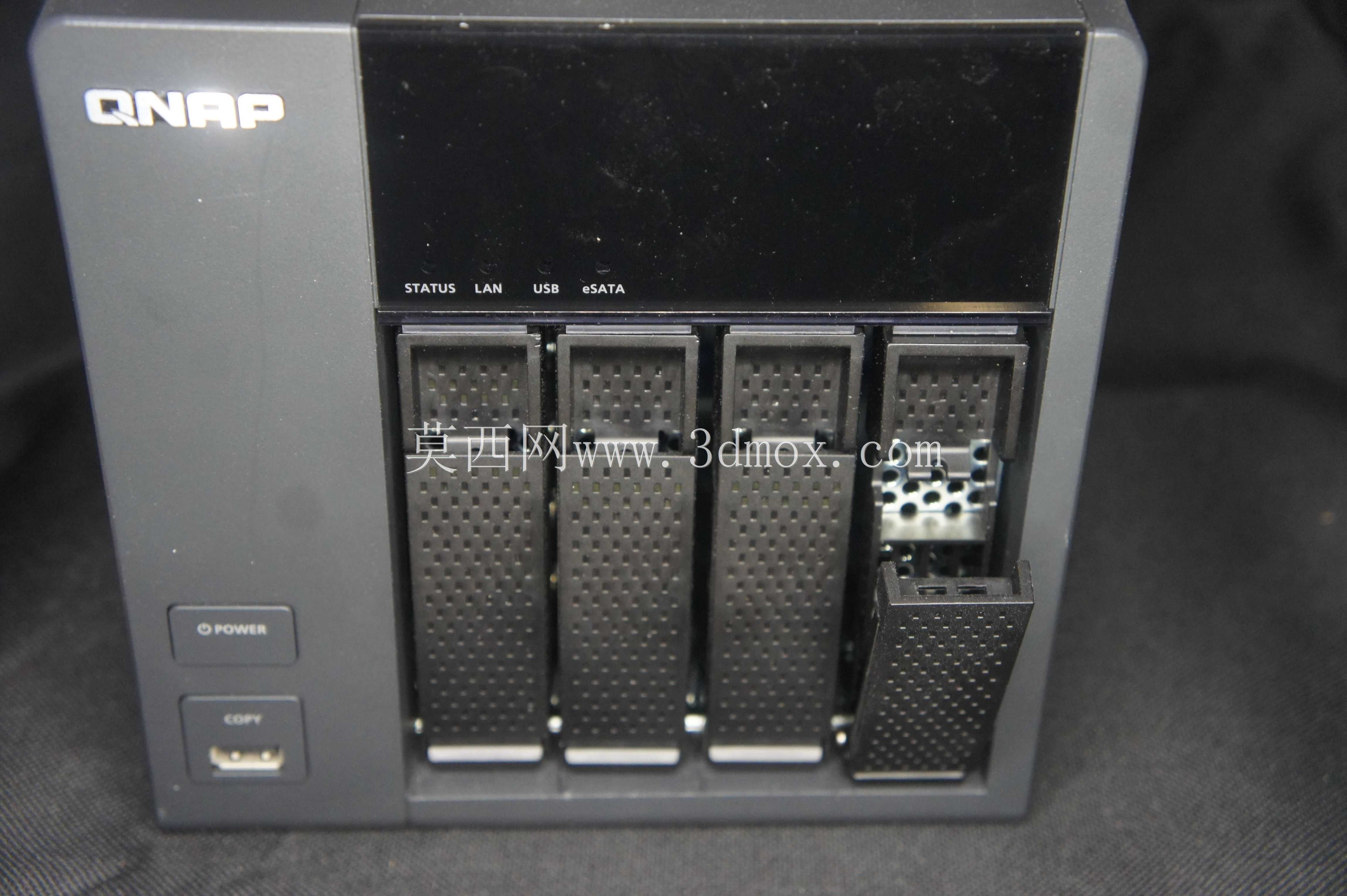

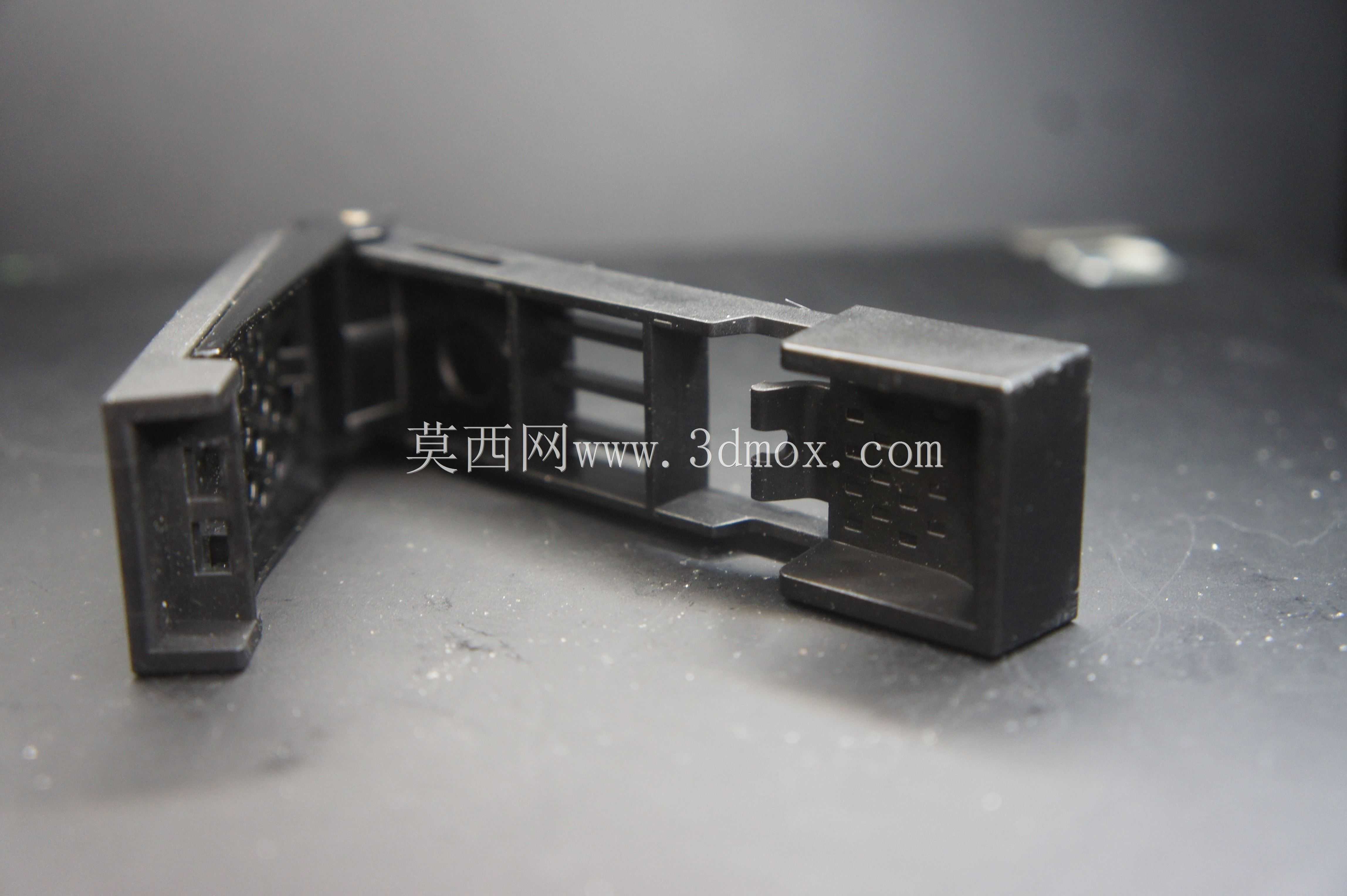

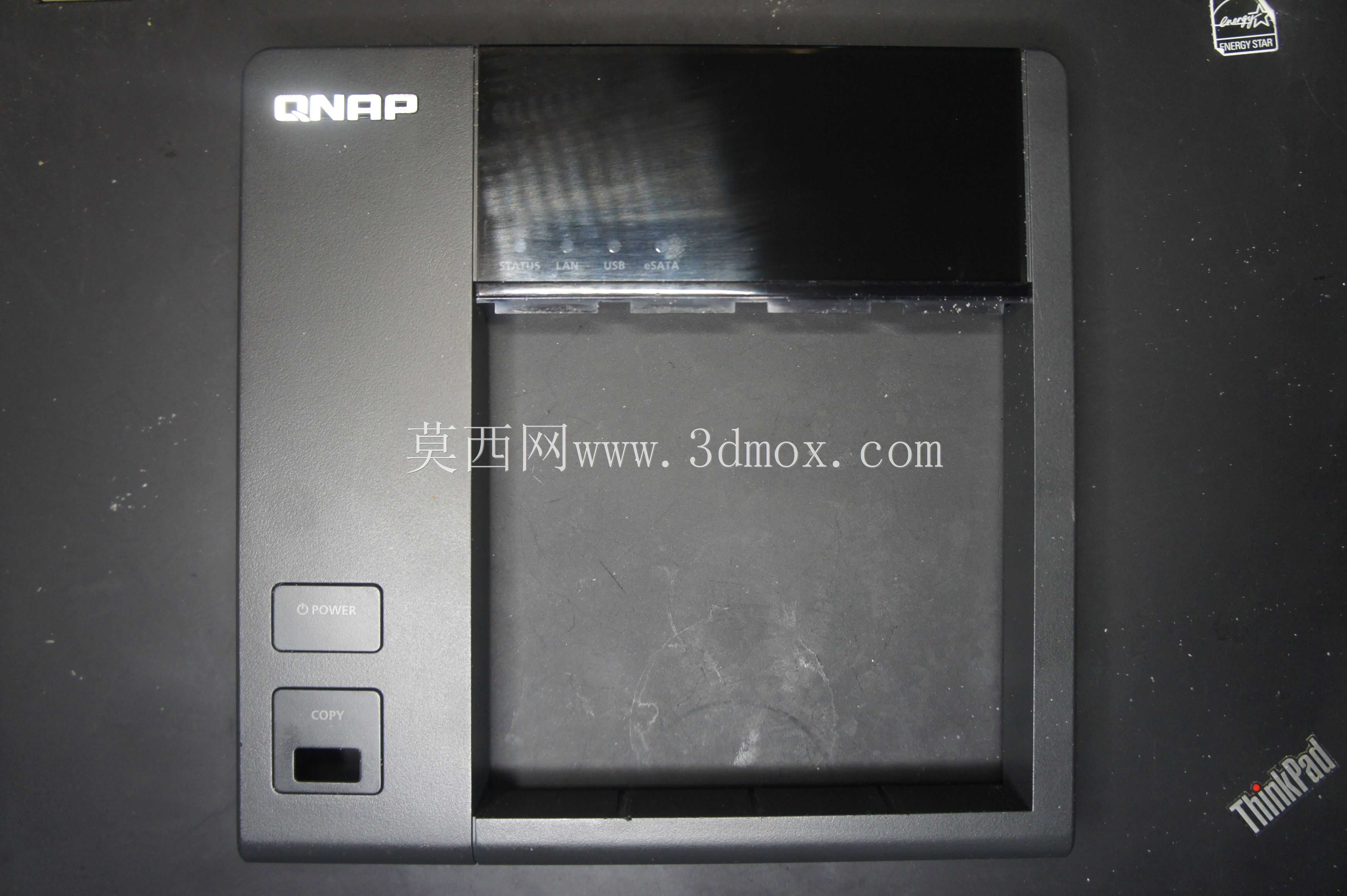

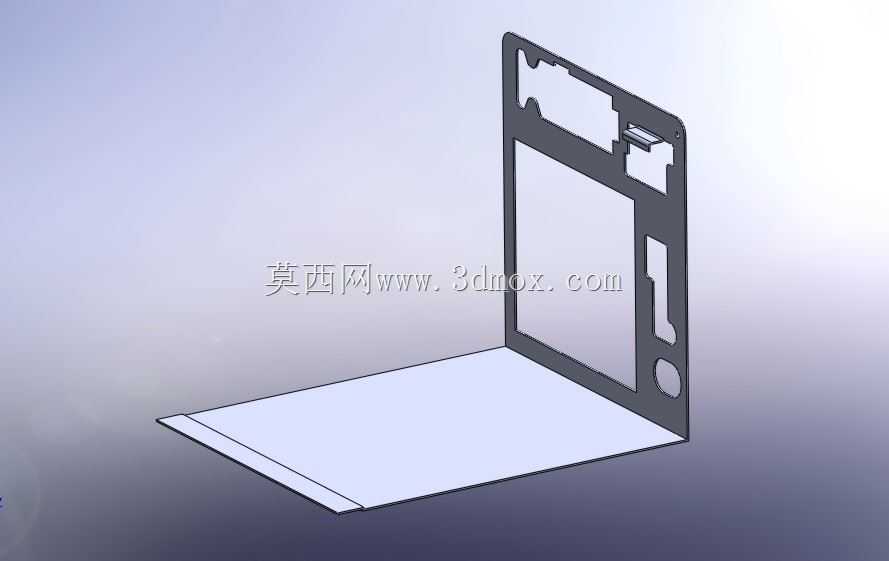

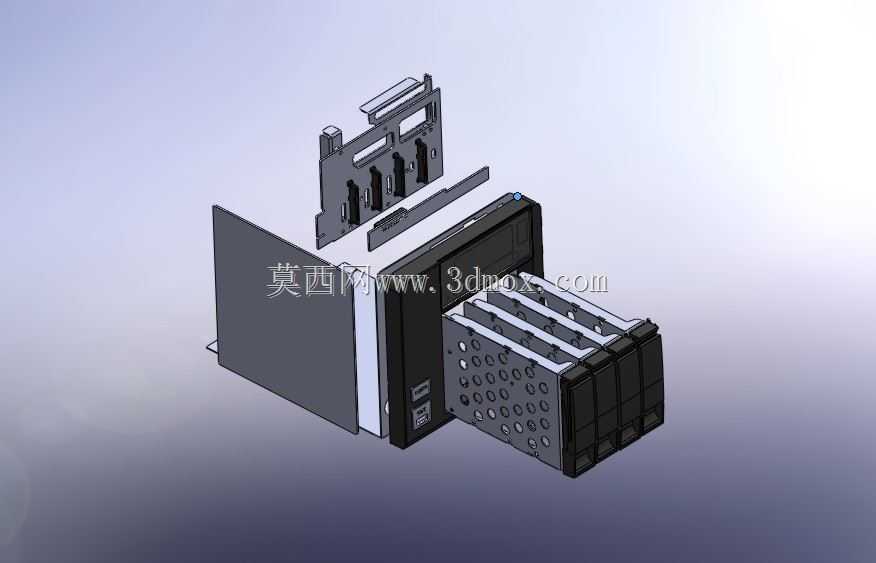

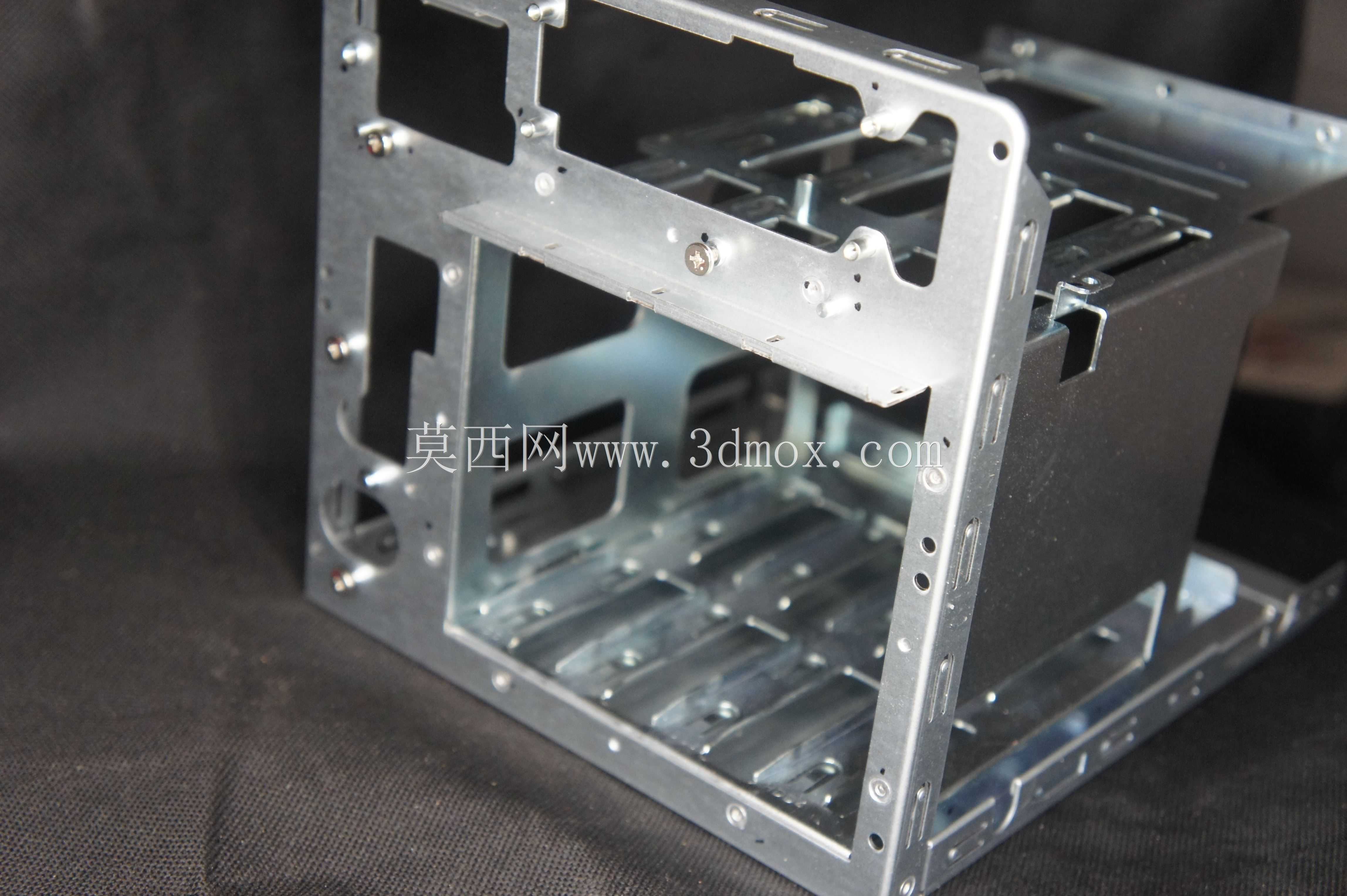

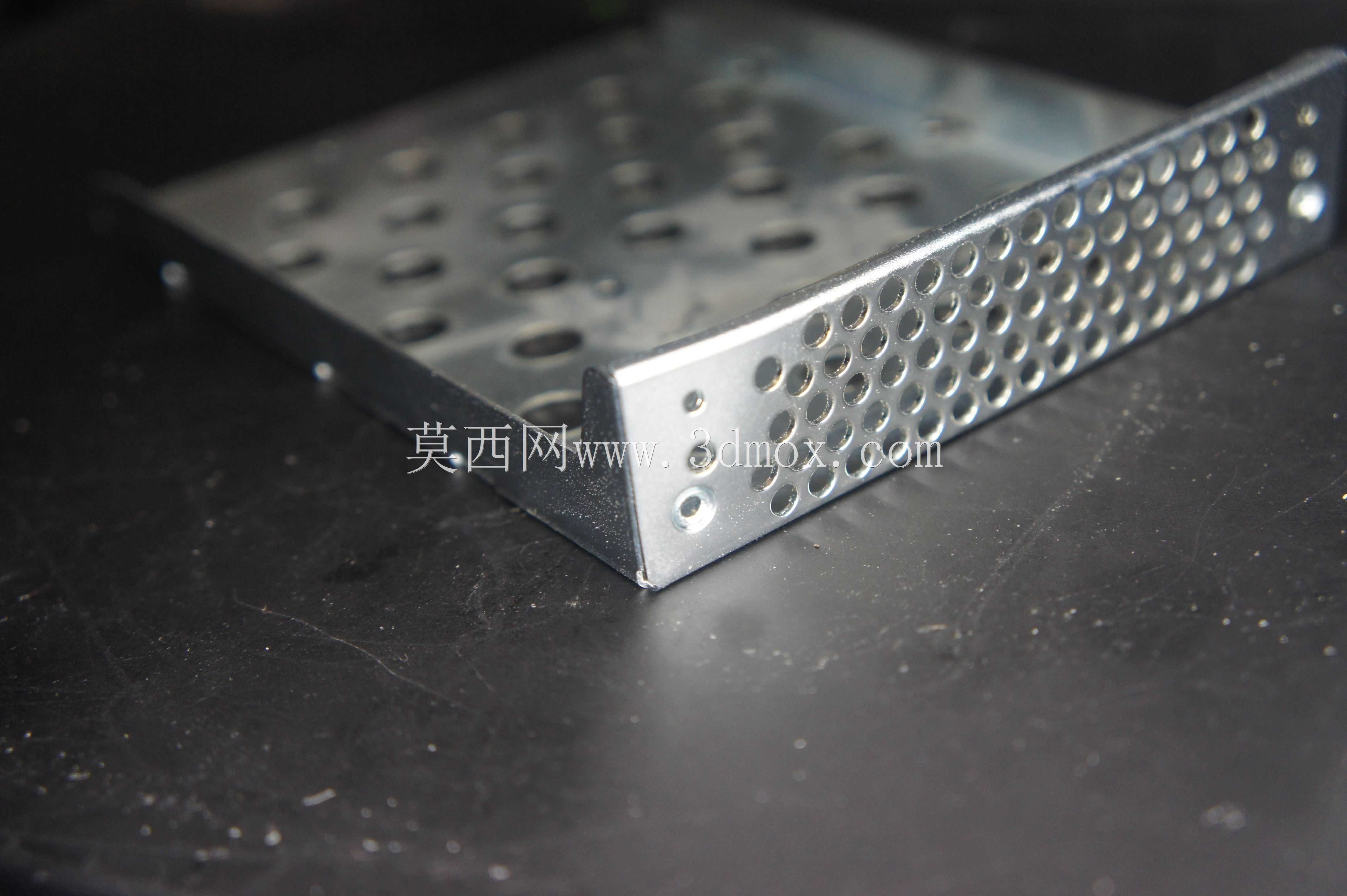

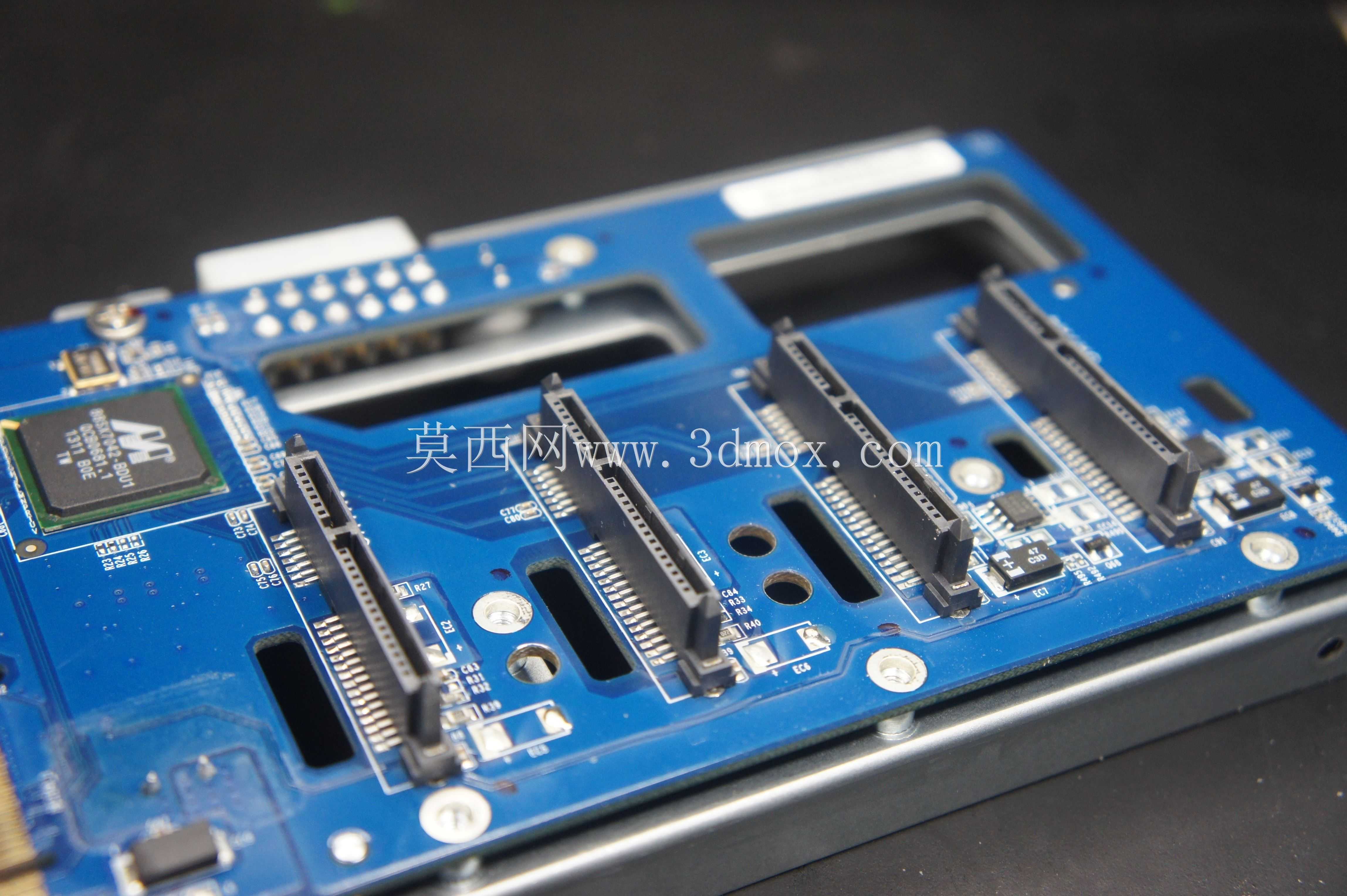

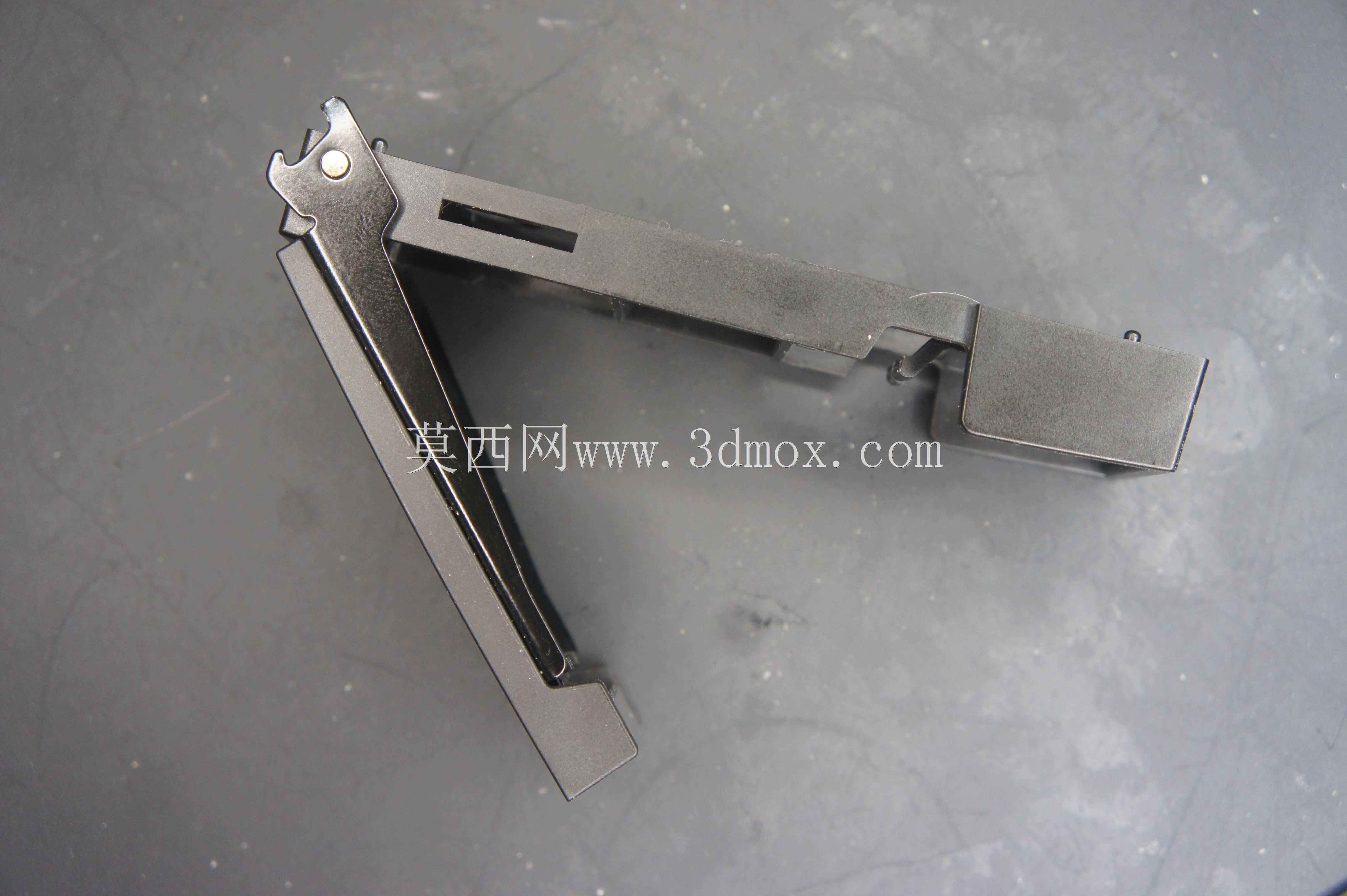

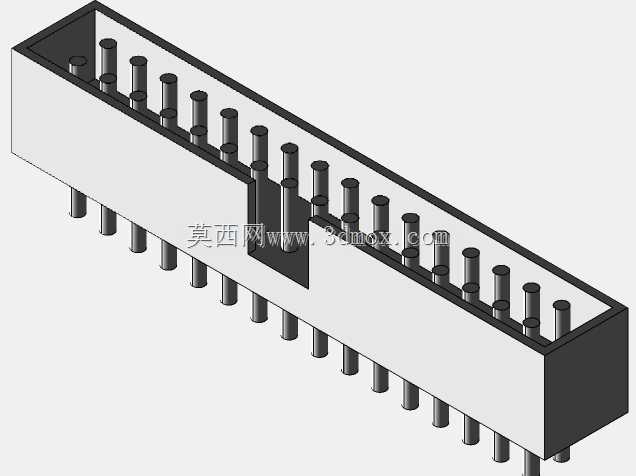

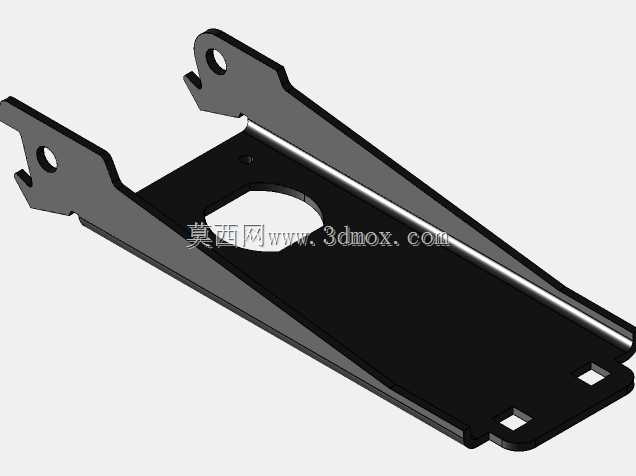

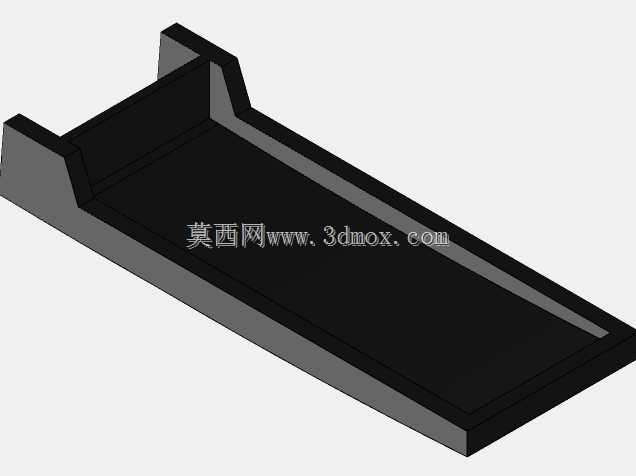

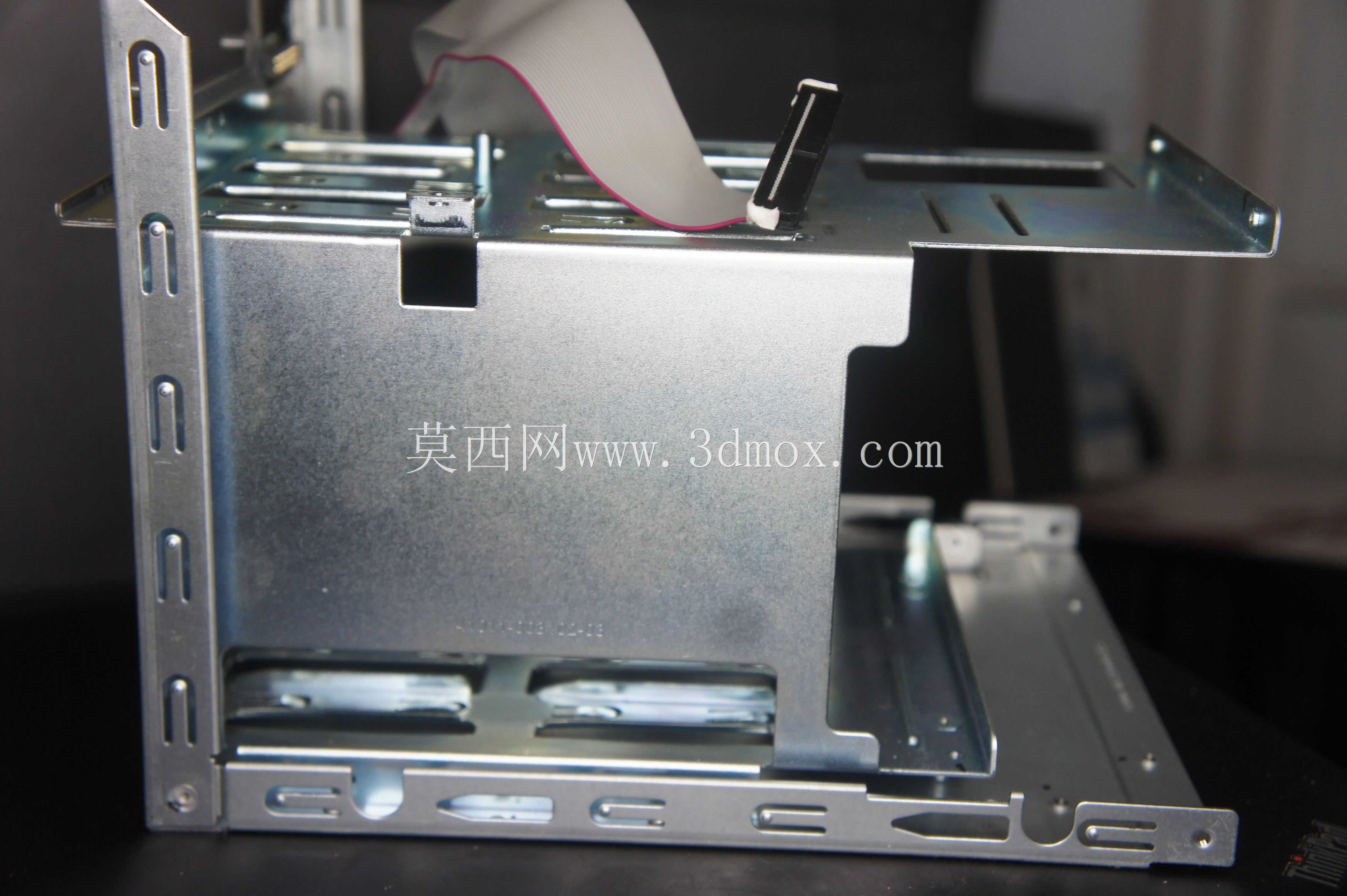

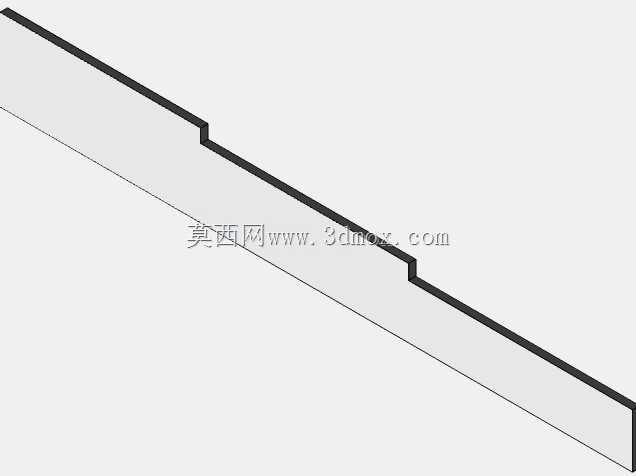

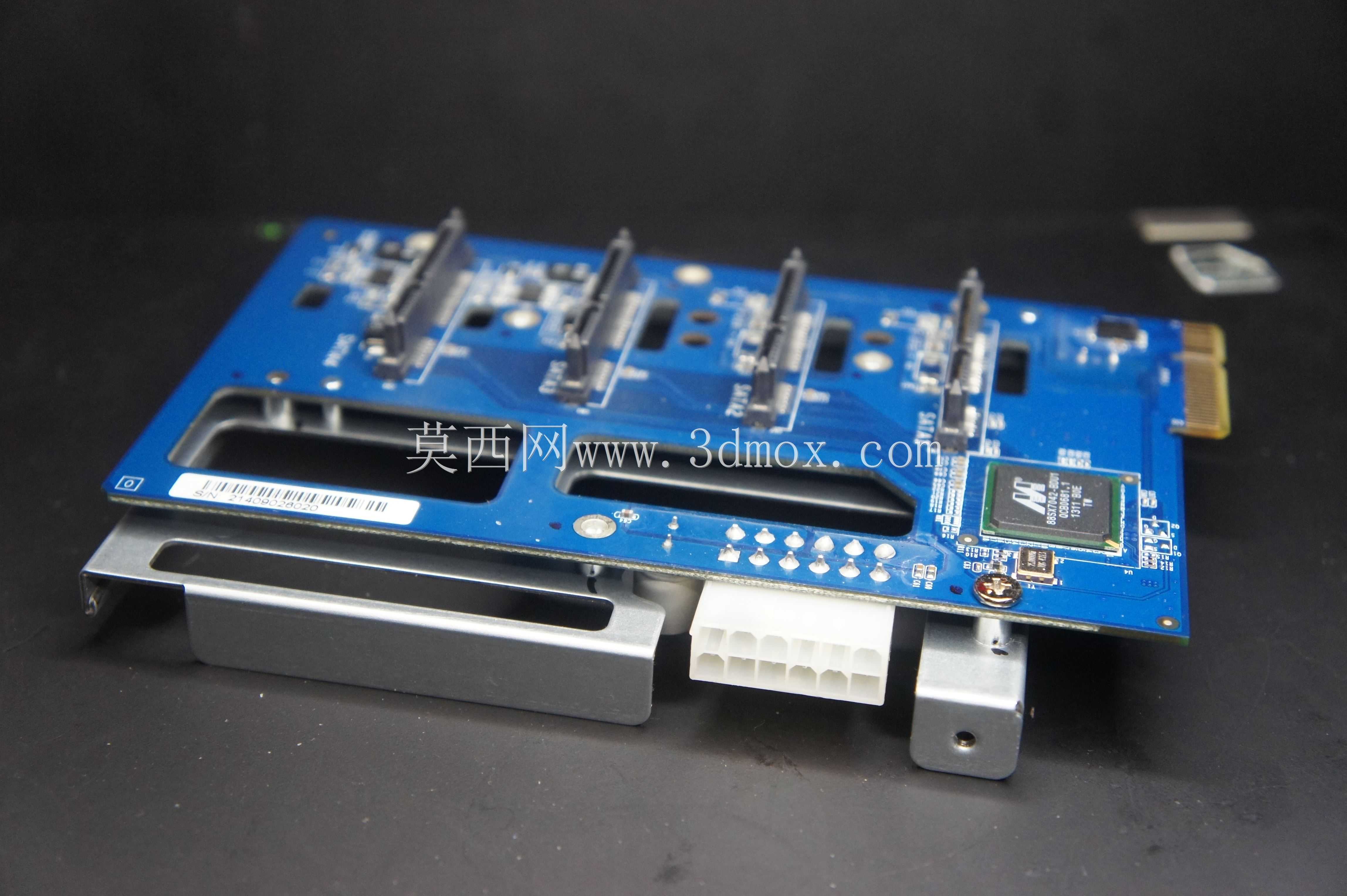

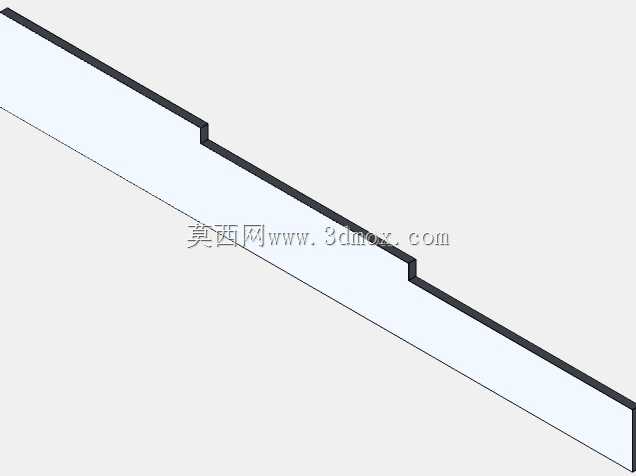

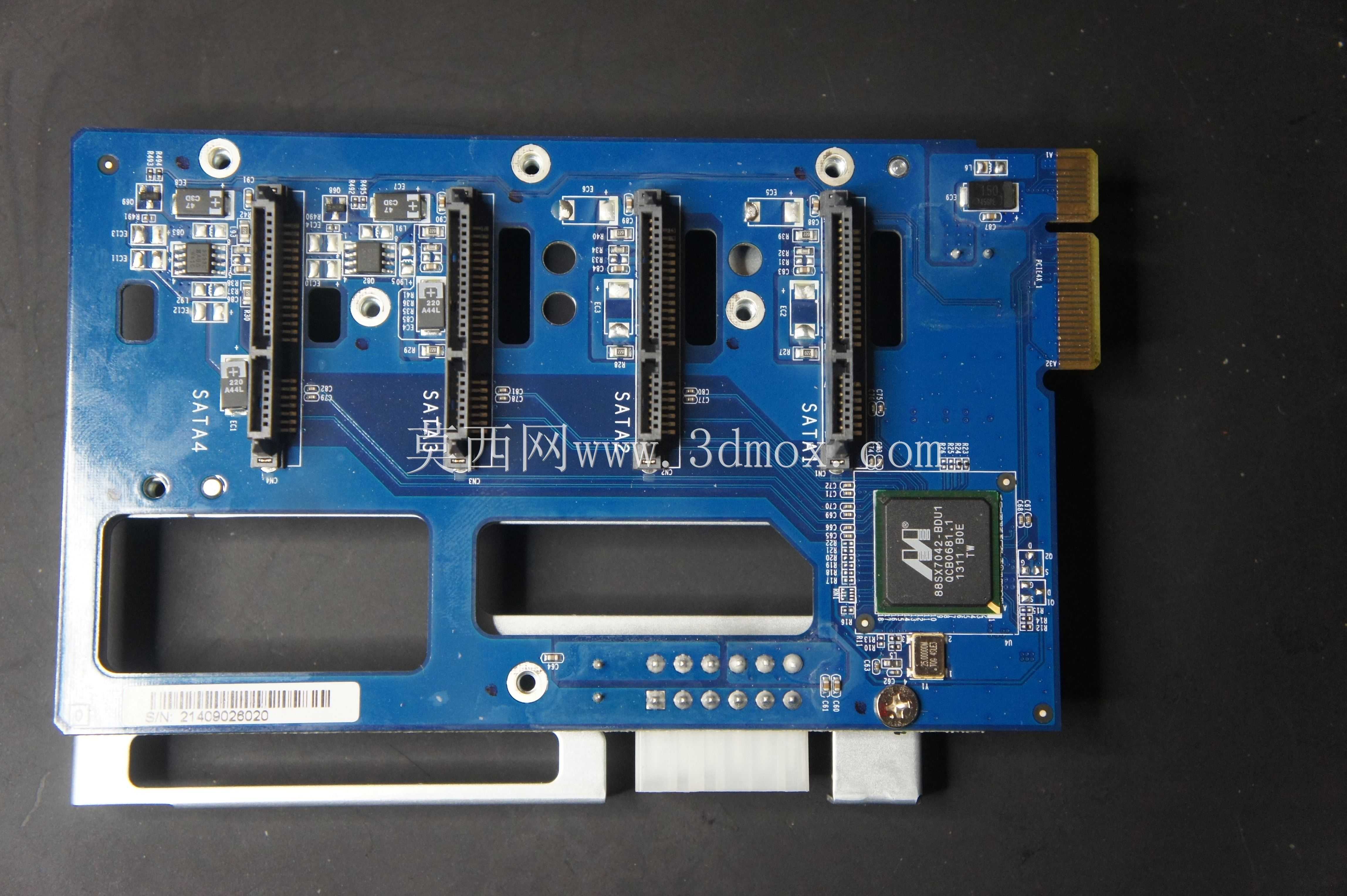

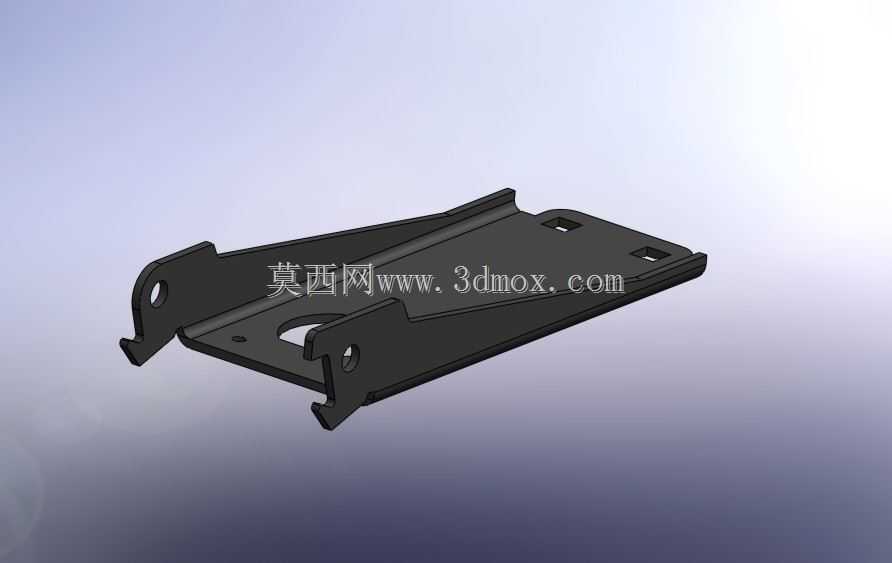

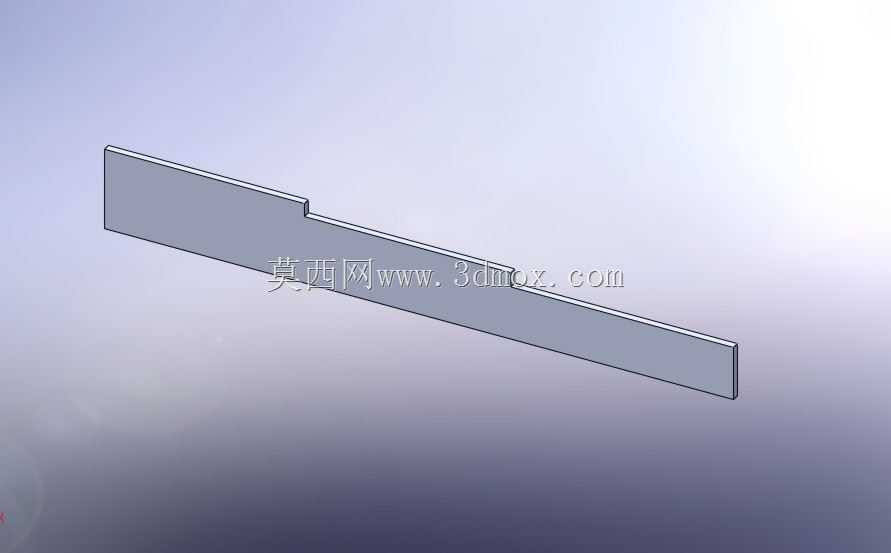

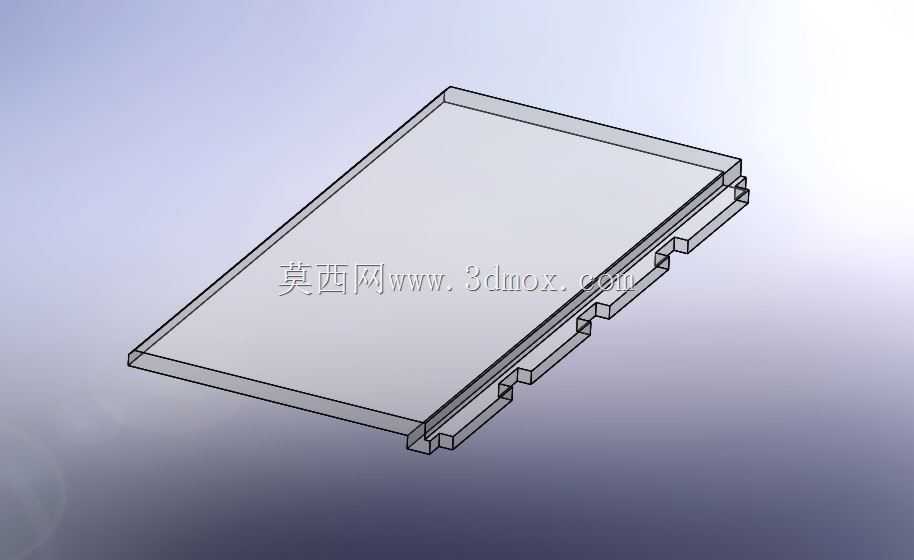

　　该结构件为网络存储服务器的前置承载安装托架，主要应用于桌面级NAS设备的前端装配场景，承担硬盘仓位前置遮挡、功能按键定位、前置接口固定的核心作用，是NAS机箱前端装配体系里的关键结构件。从实际使用场景来看，这类托架直接面向设备日常运维的操作侧，日常硬盘插拔、前置USB接口插接、状态指示灯观察、电源按键操作都需要依托该托架的定位精度来保障操作手感与对位准确性，设计时需要兼顾结构强度与装配公差的匹配度。

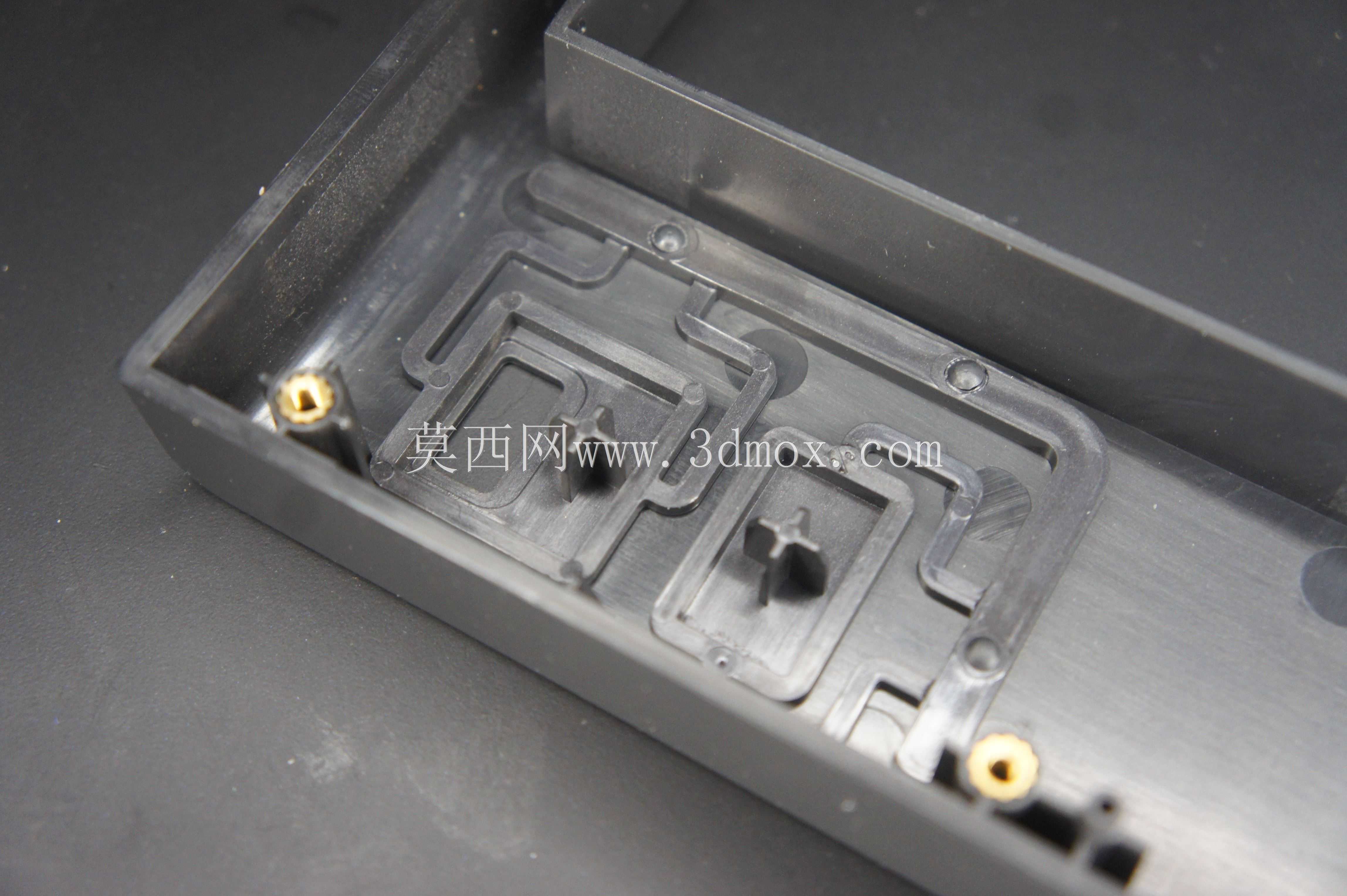

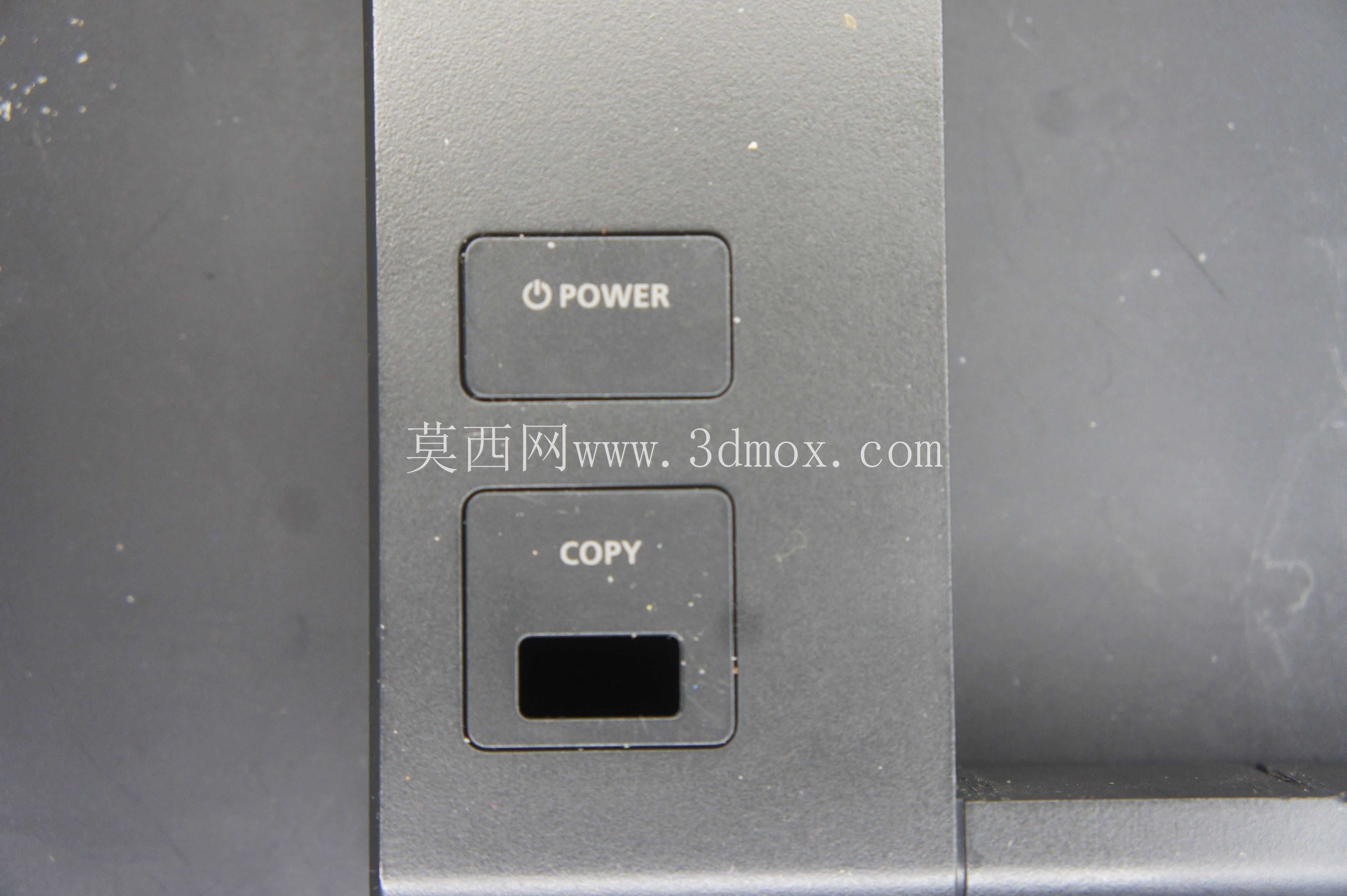

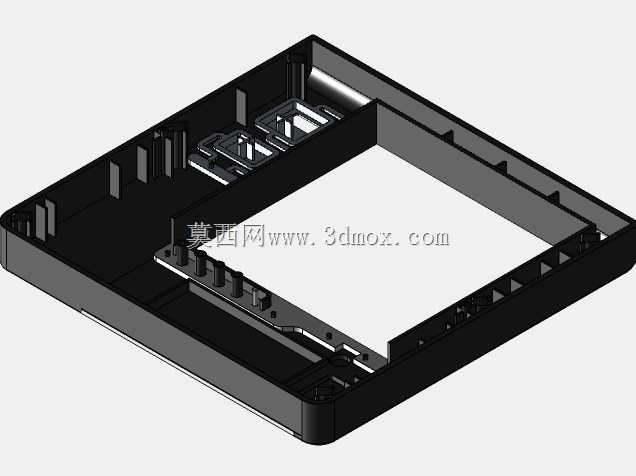

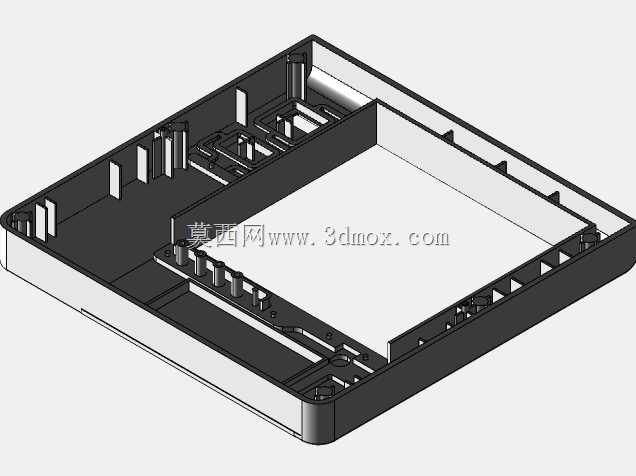

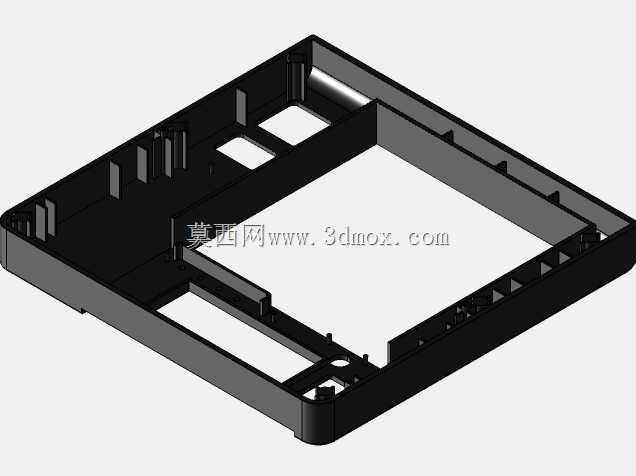

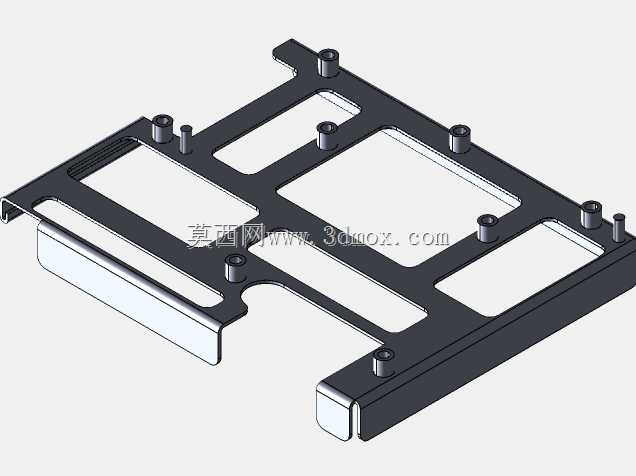

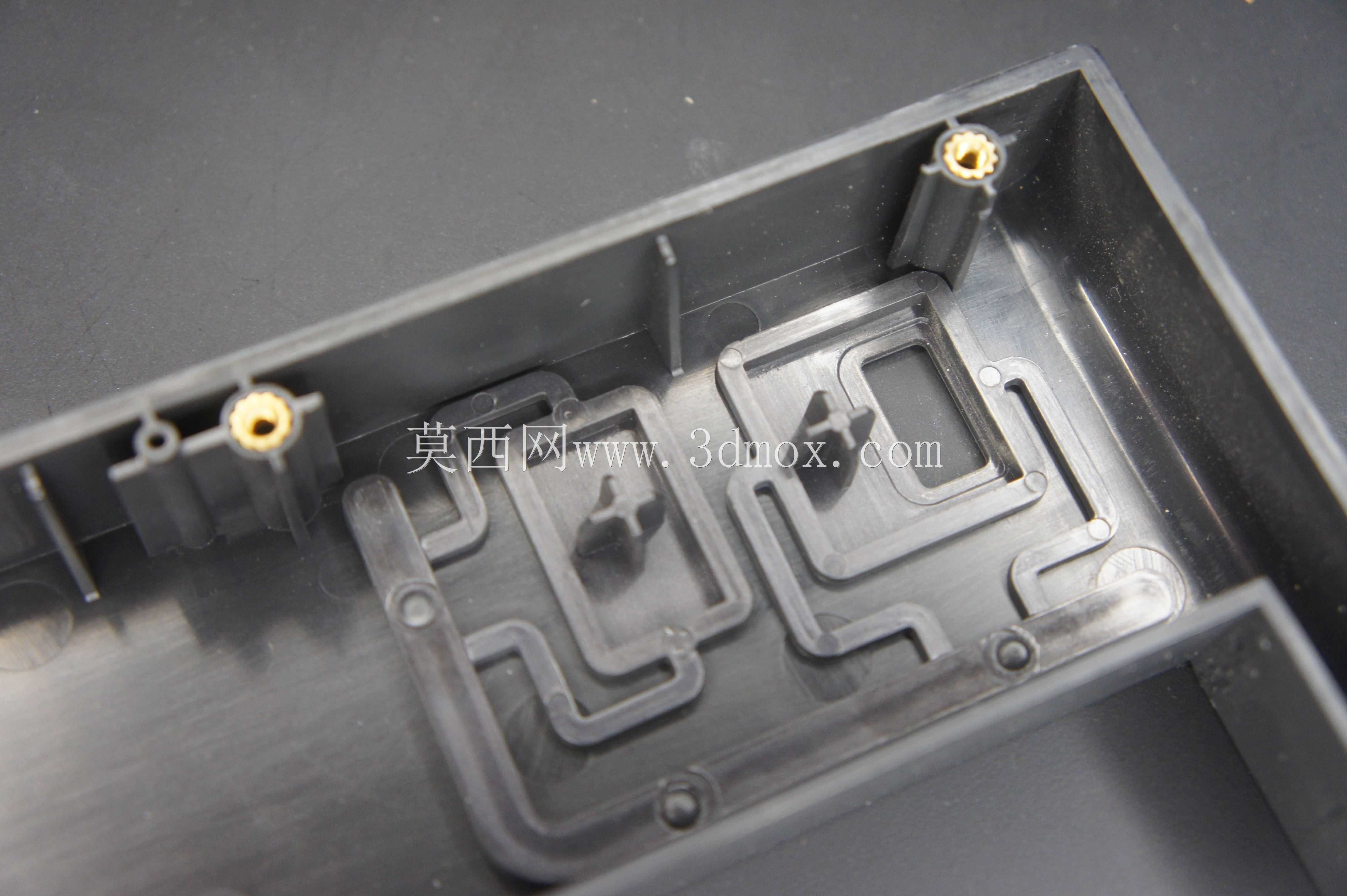

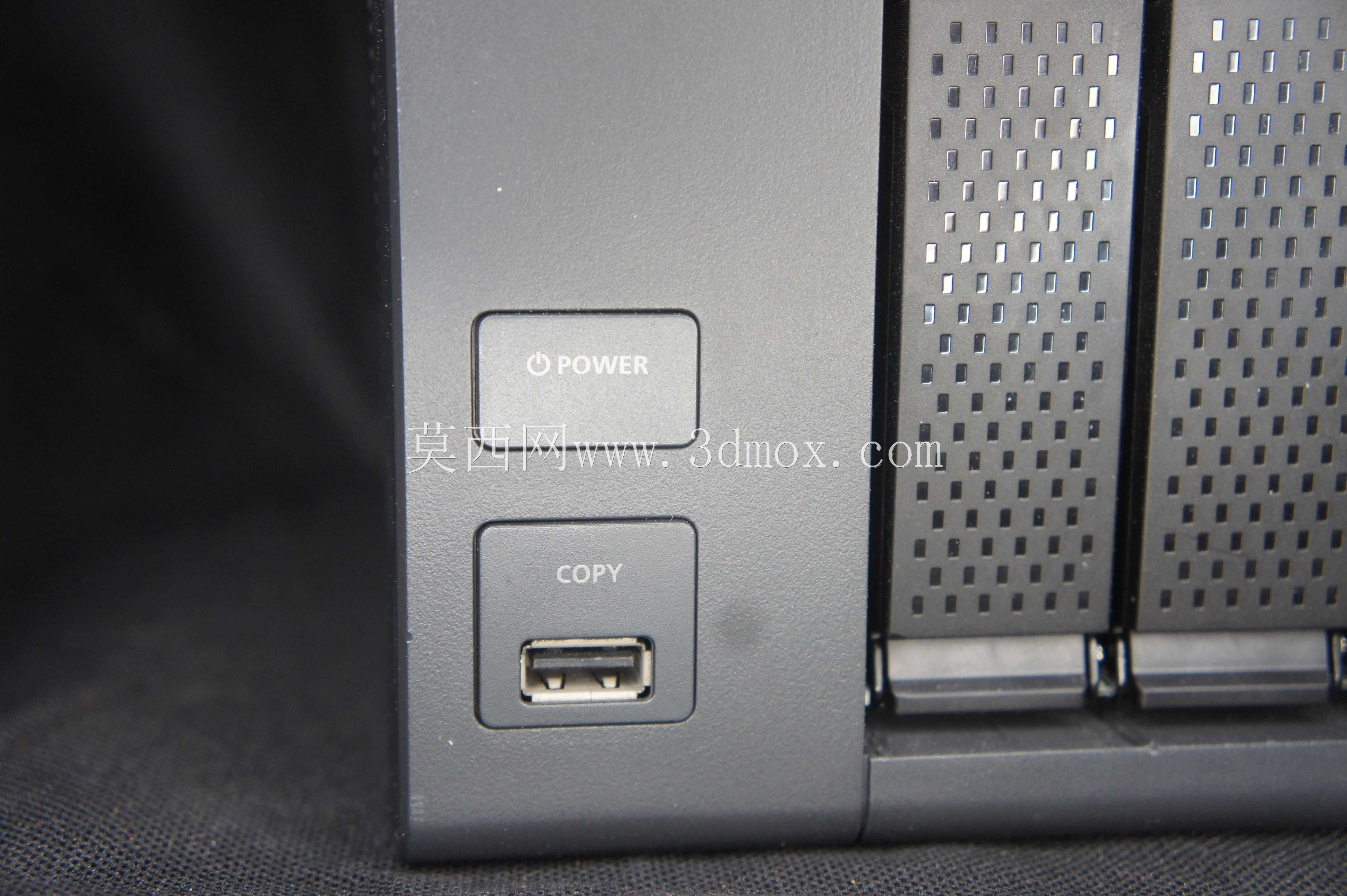

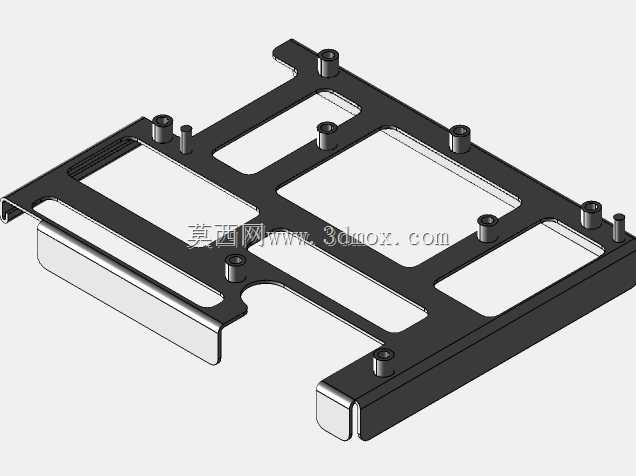

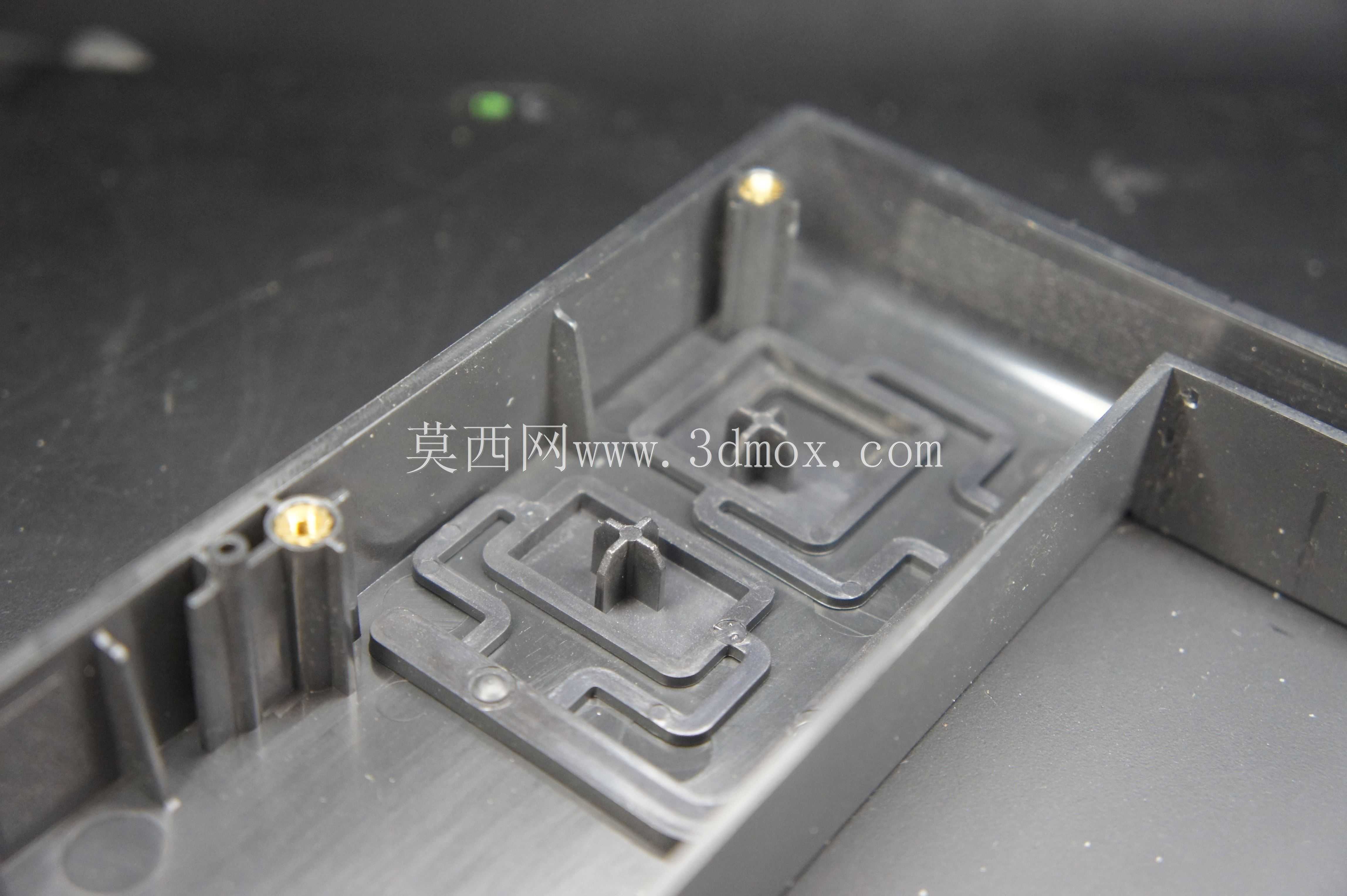

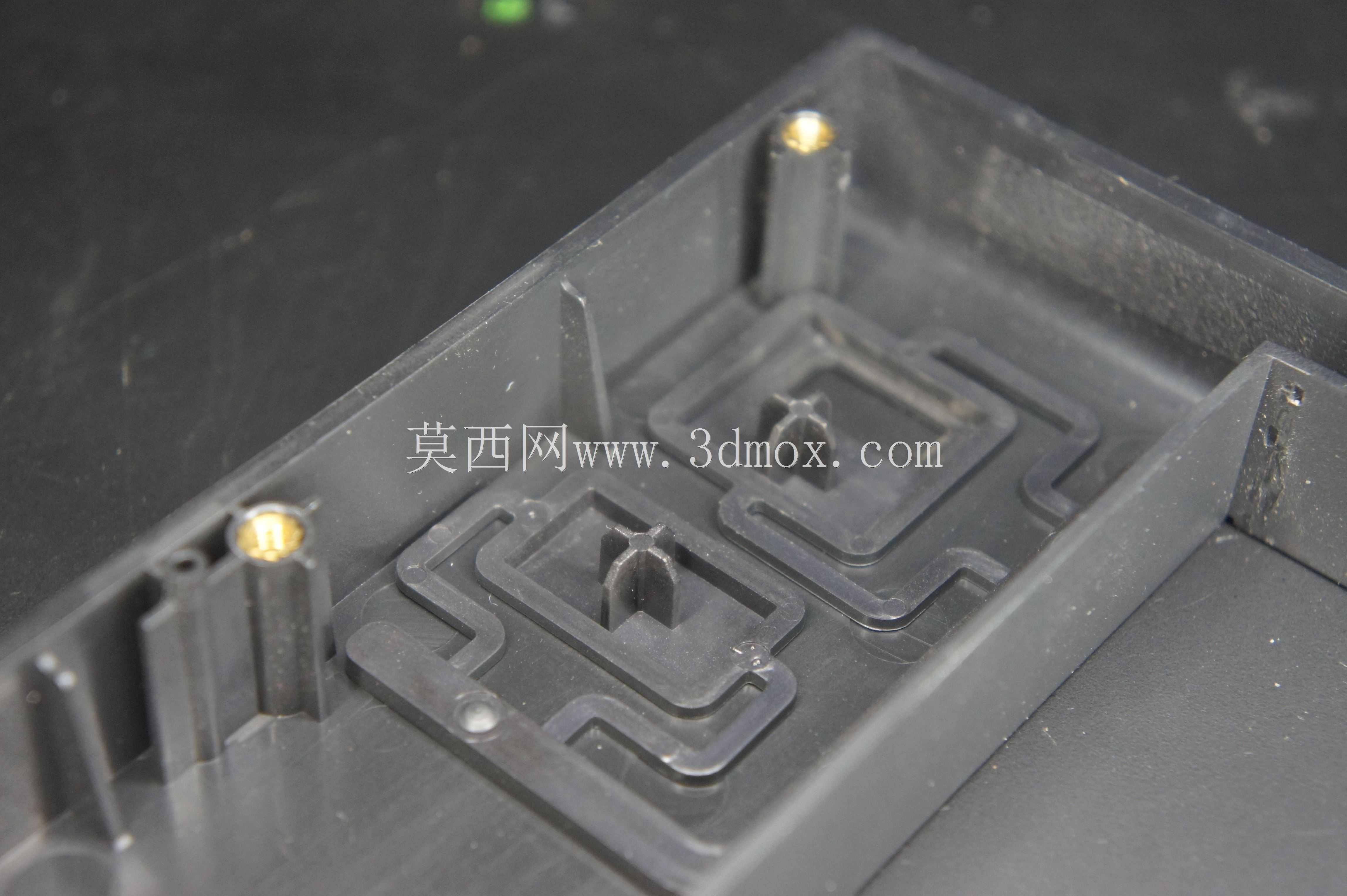

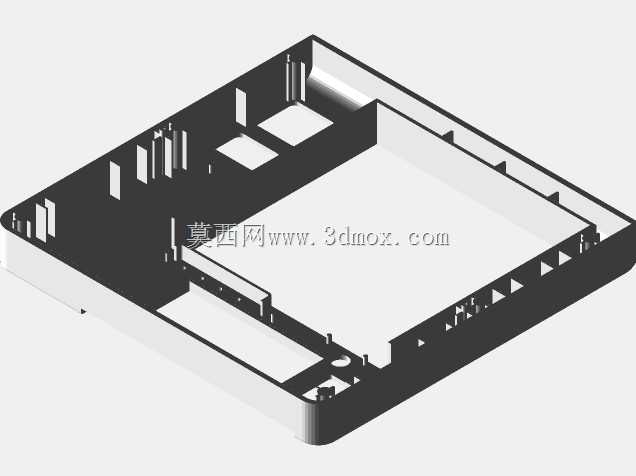

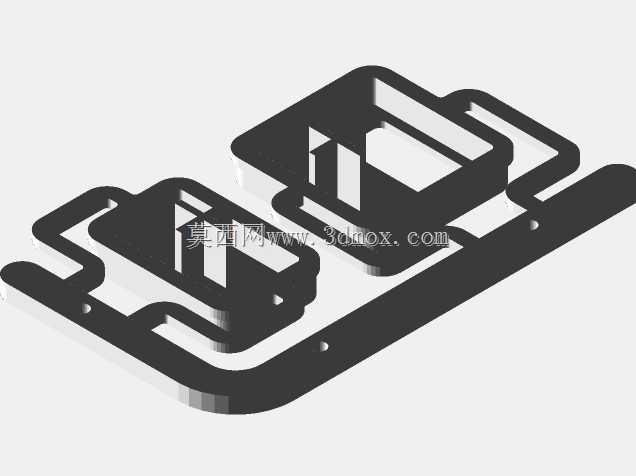

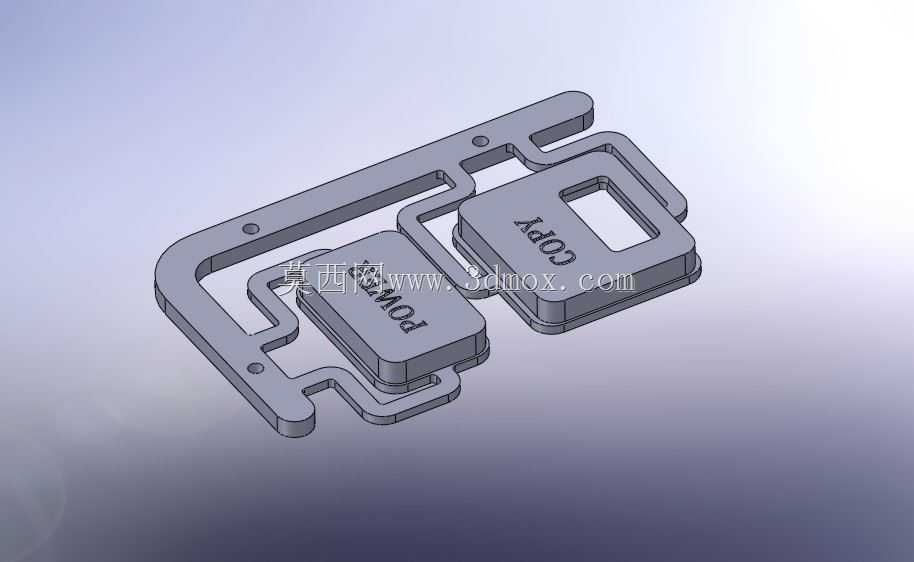

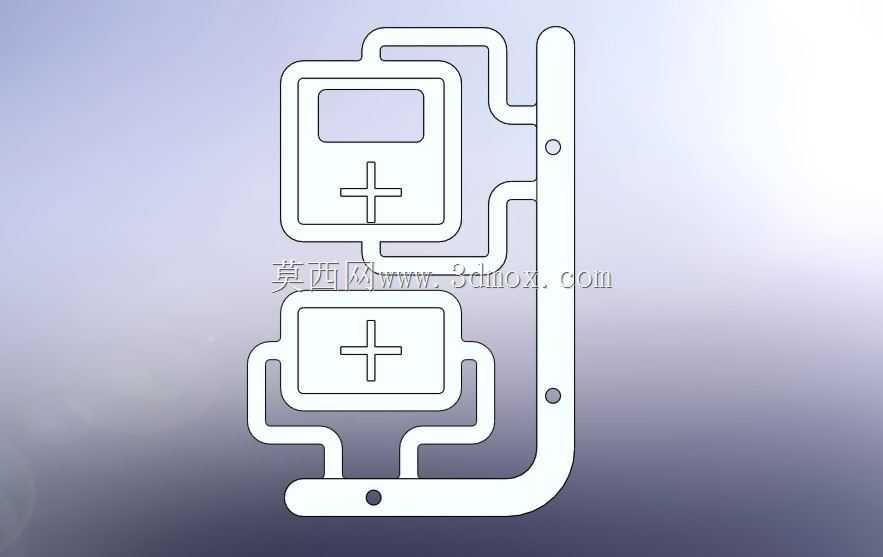

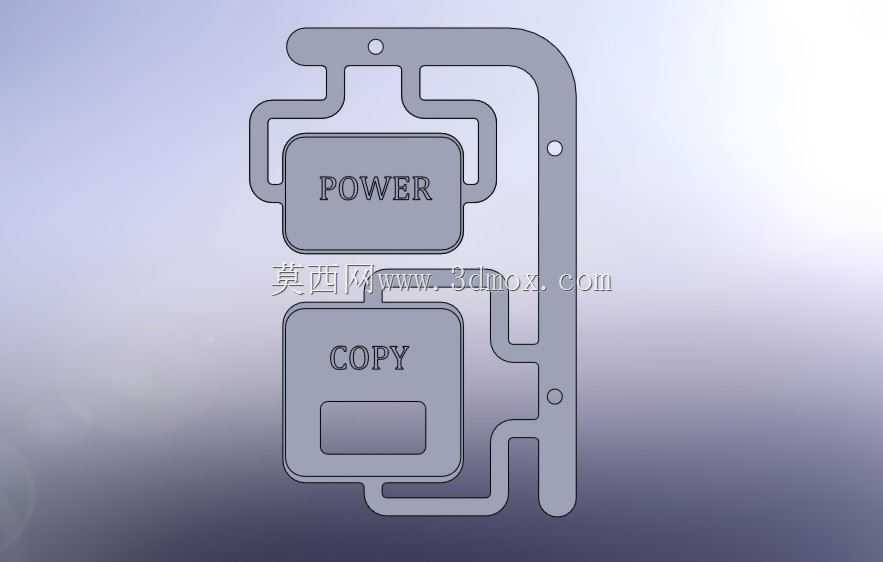

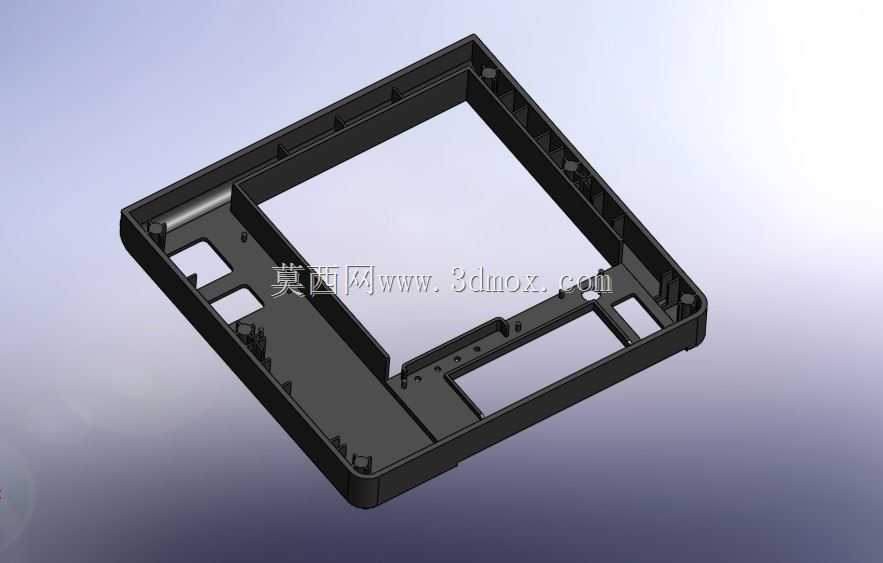

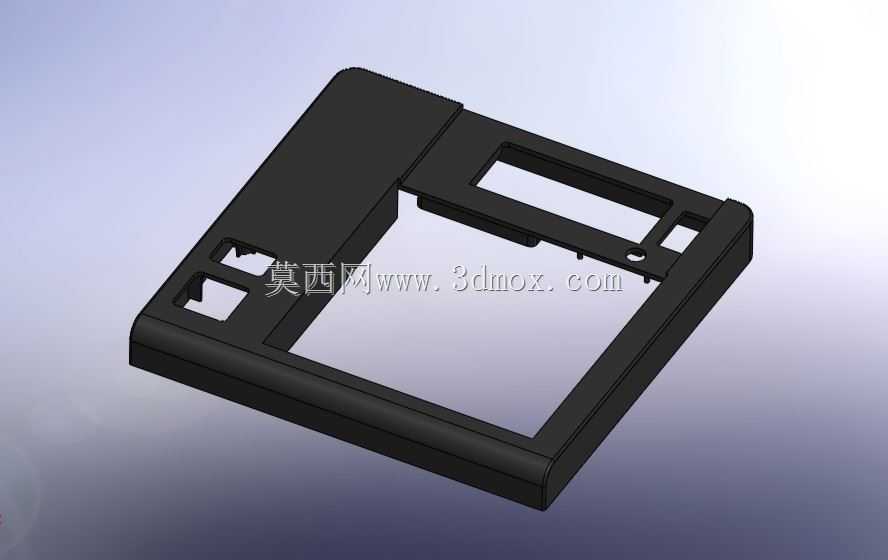

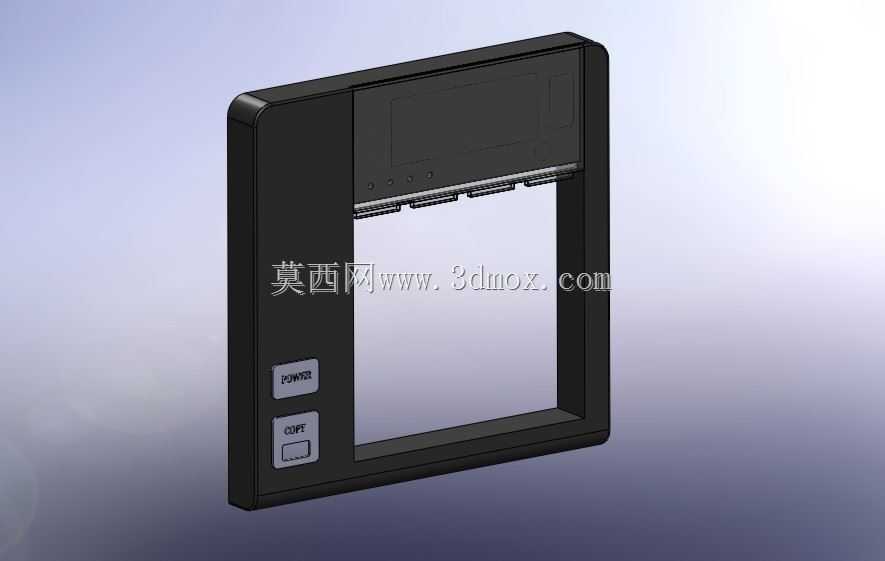

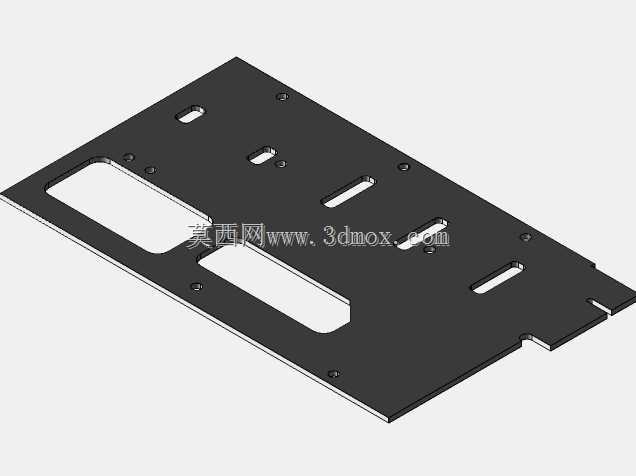

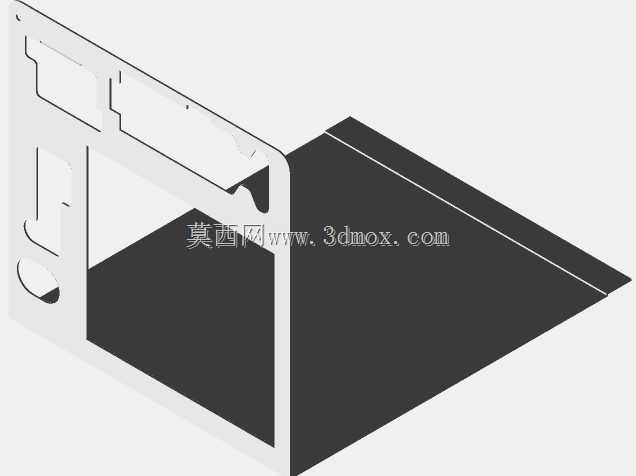

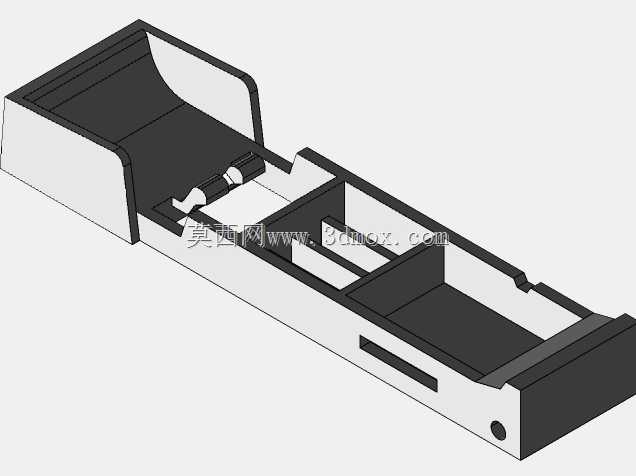

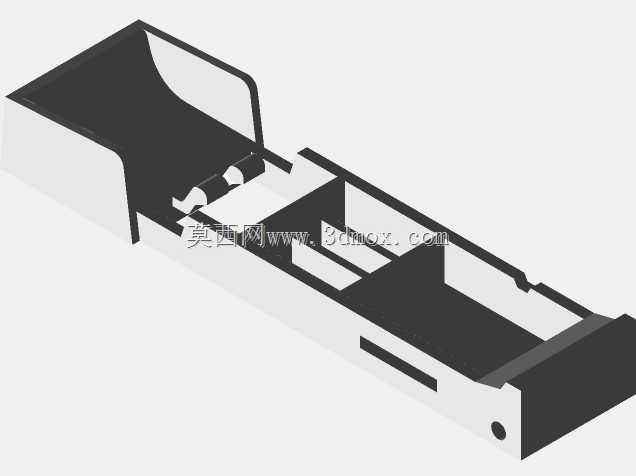

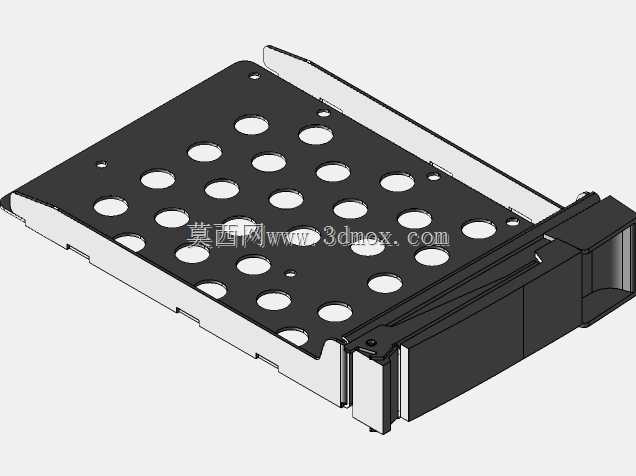

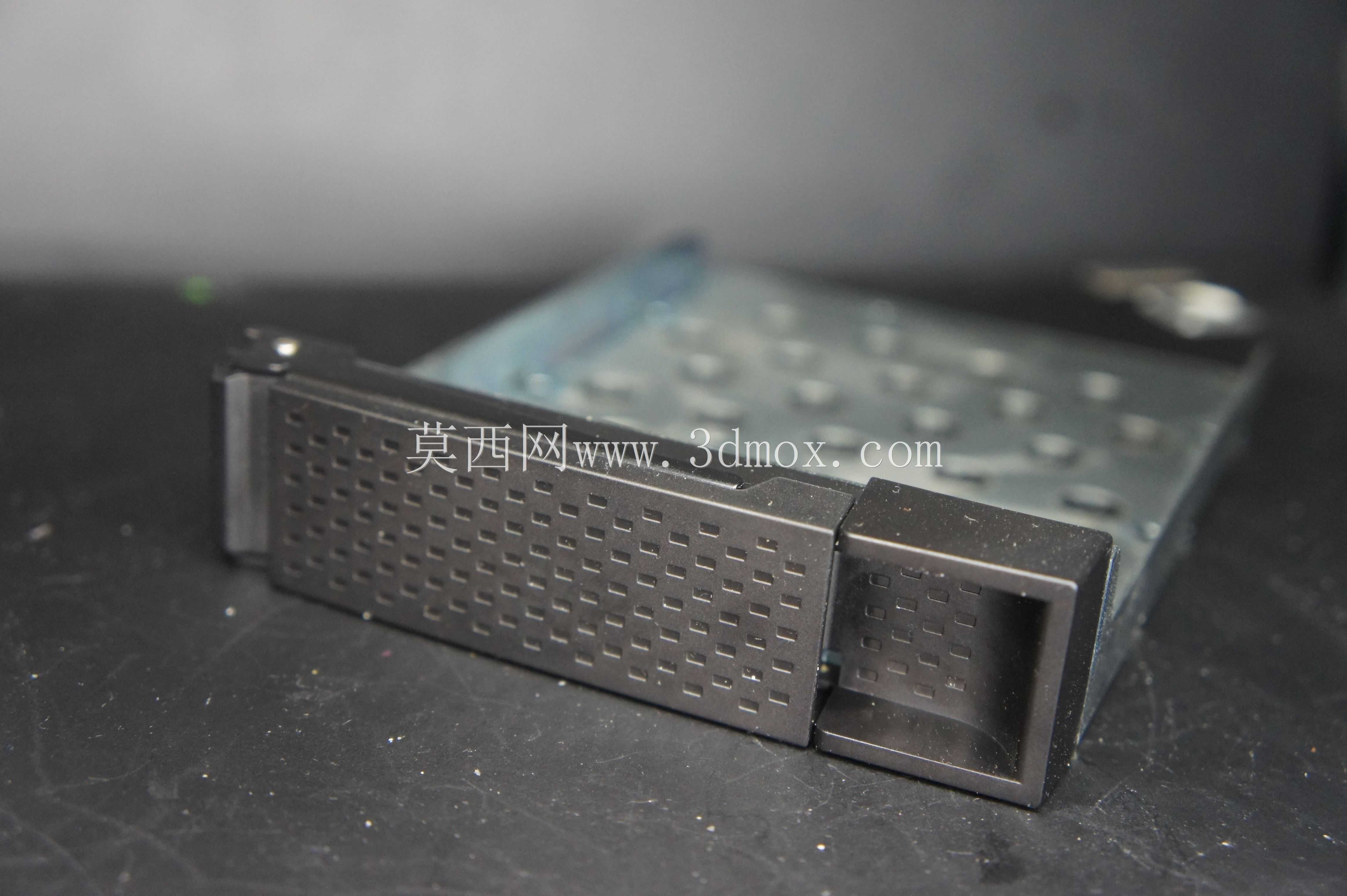

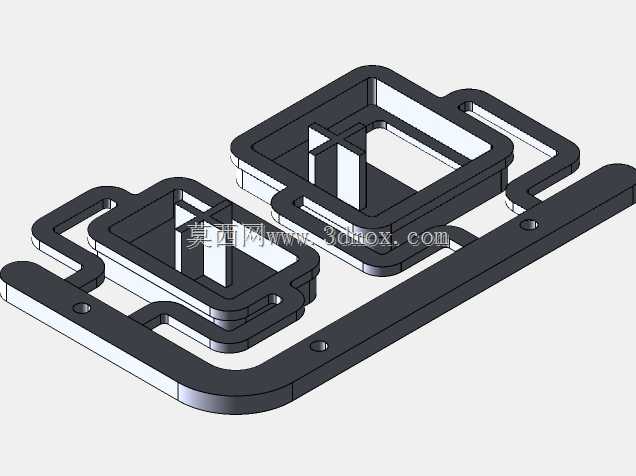

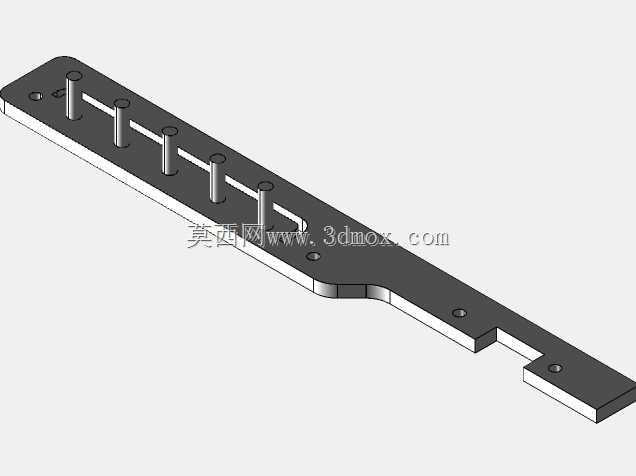

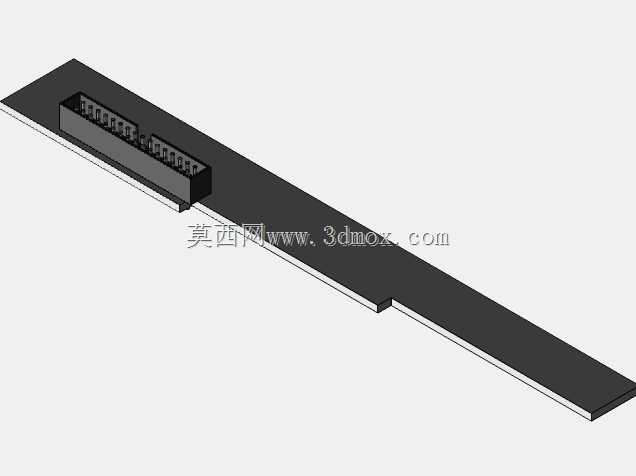

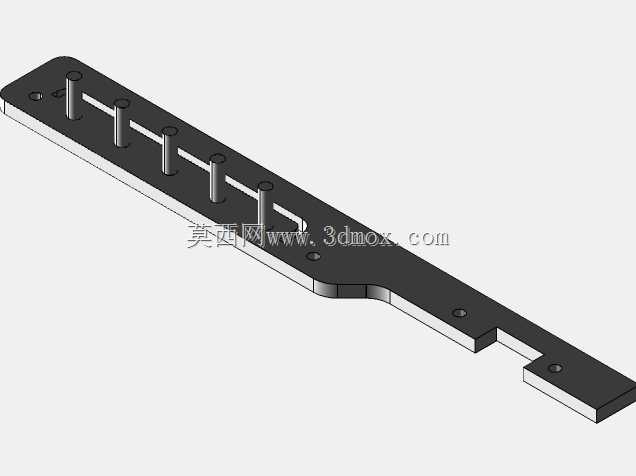

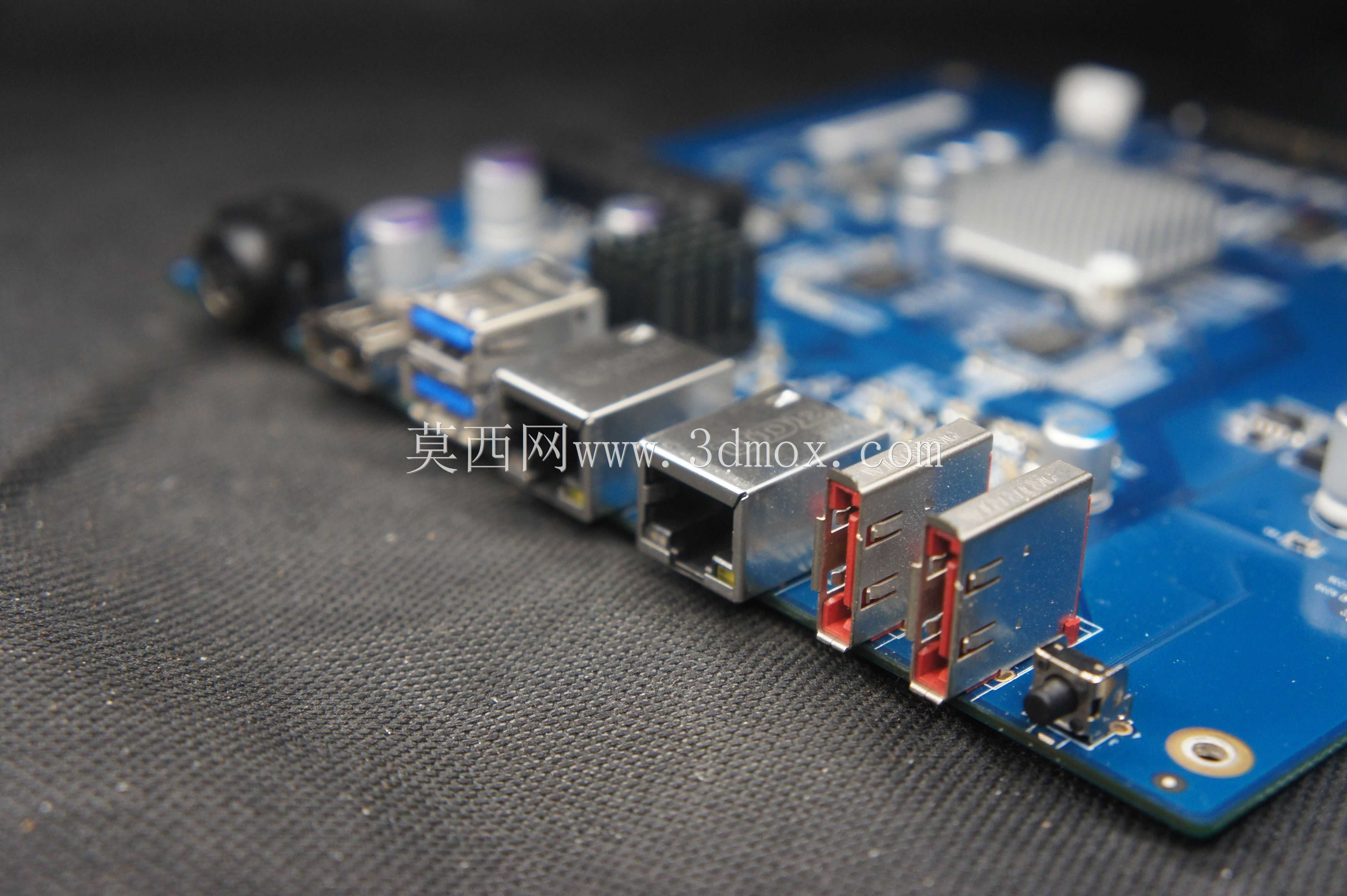

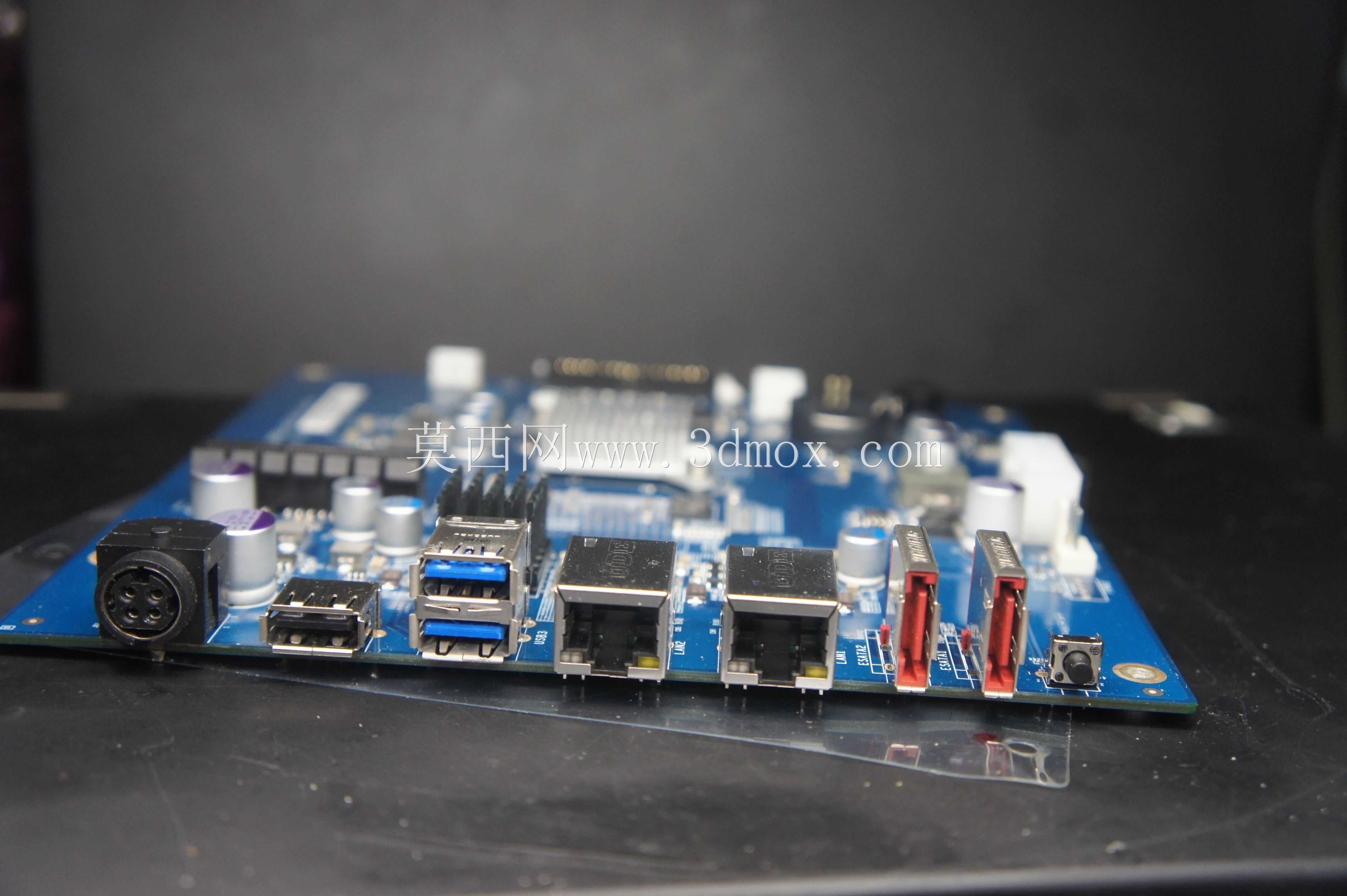

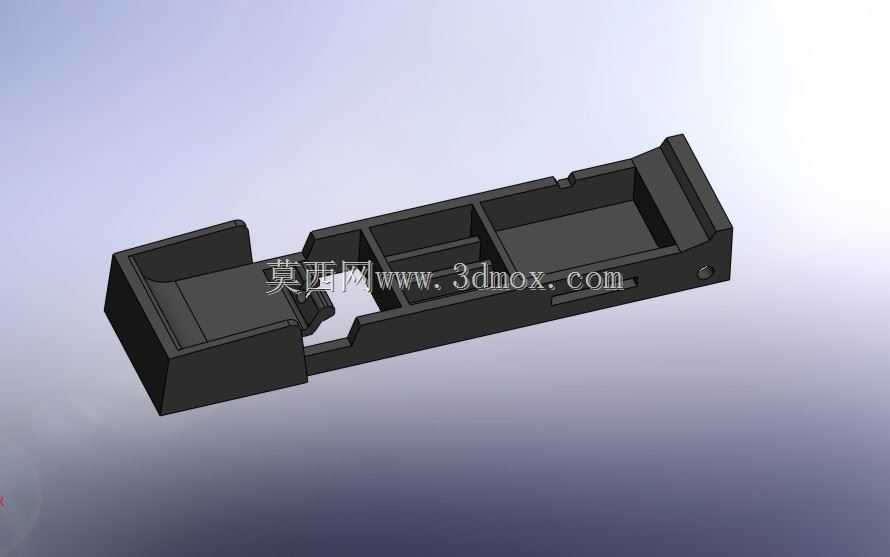

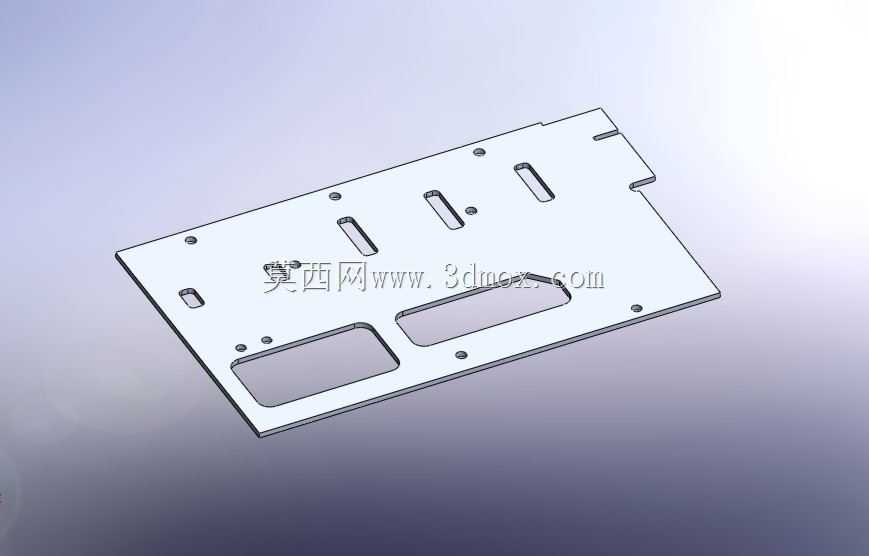

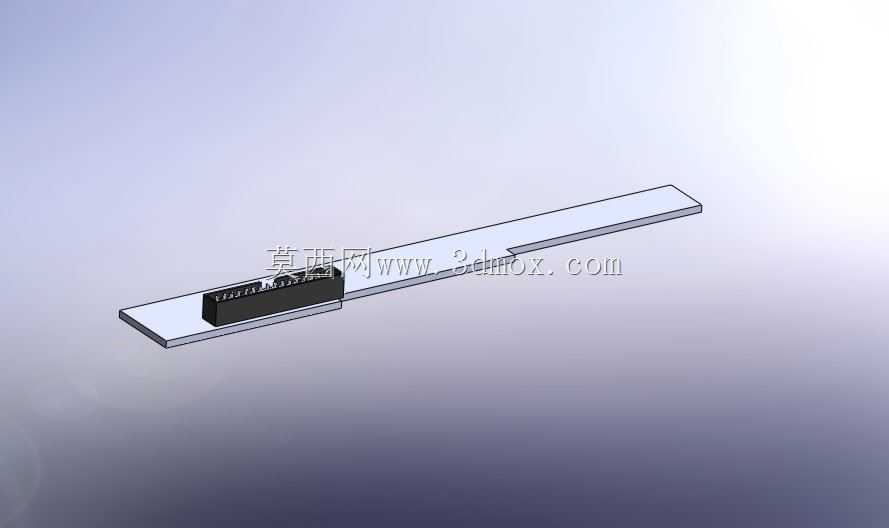

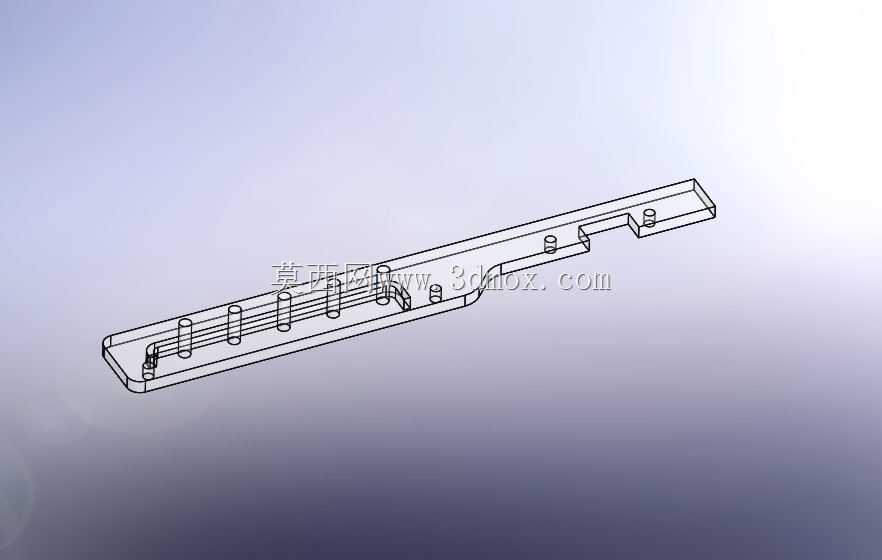

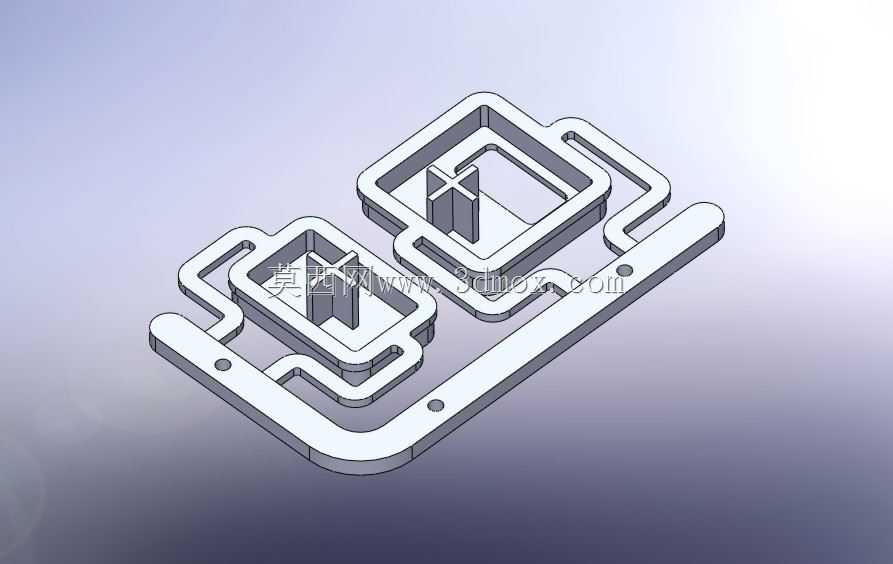

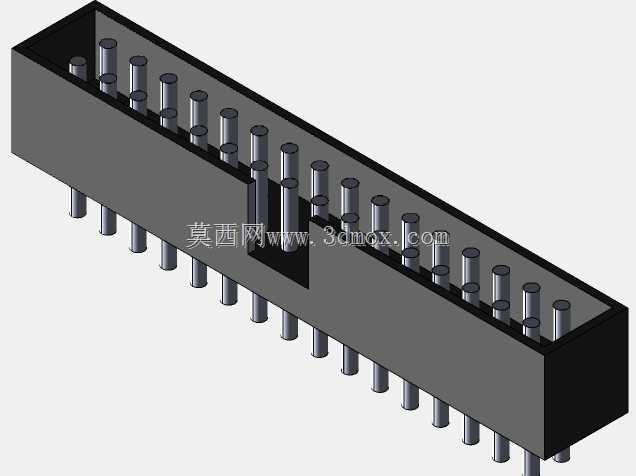

　　从功能特性上看，该托架采用一体化注塑成型的框式结构，主体为开放式框体设计，预留的大尺寸镂空区域对应硬盘热插拔仓位，能够完全避开硬盘抽拉的运动路径，不会对硬盘的装入取出造成干涉；侧边预留的小型镂空槽位分别对应电源按键、复位按键、前置USB接口与状态指示灯的安装位，每个槽位的边缘都做了0.3mm的定位止口，能够保证按键与接口装配后不会出现晃动偏移，按压行程的一致性可以得到有效控制。托架左上角的实体区域为设备标识粘贴区，表面做了细晒纹处理，既可以避免注塑表面的缩痕影响外观，也能提升标识粘贴的附着力，不会出现长期使用后标识起翘脱落的问题。

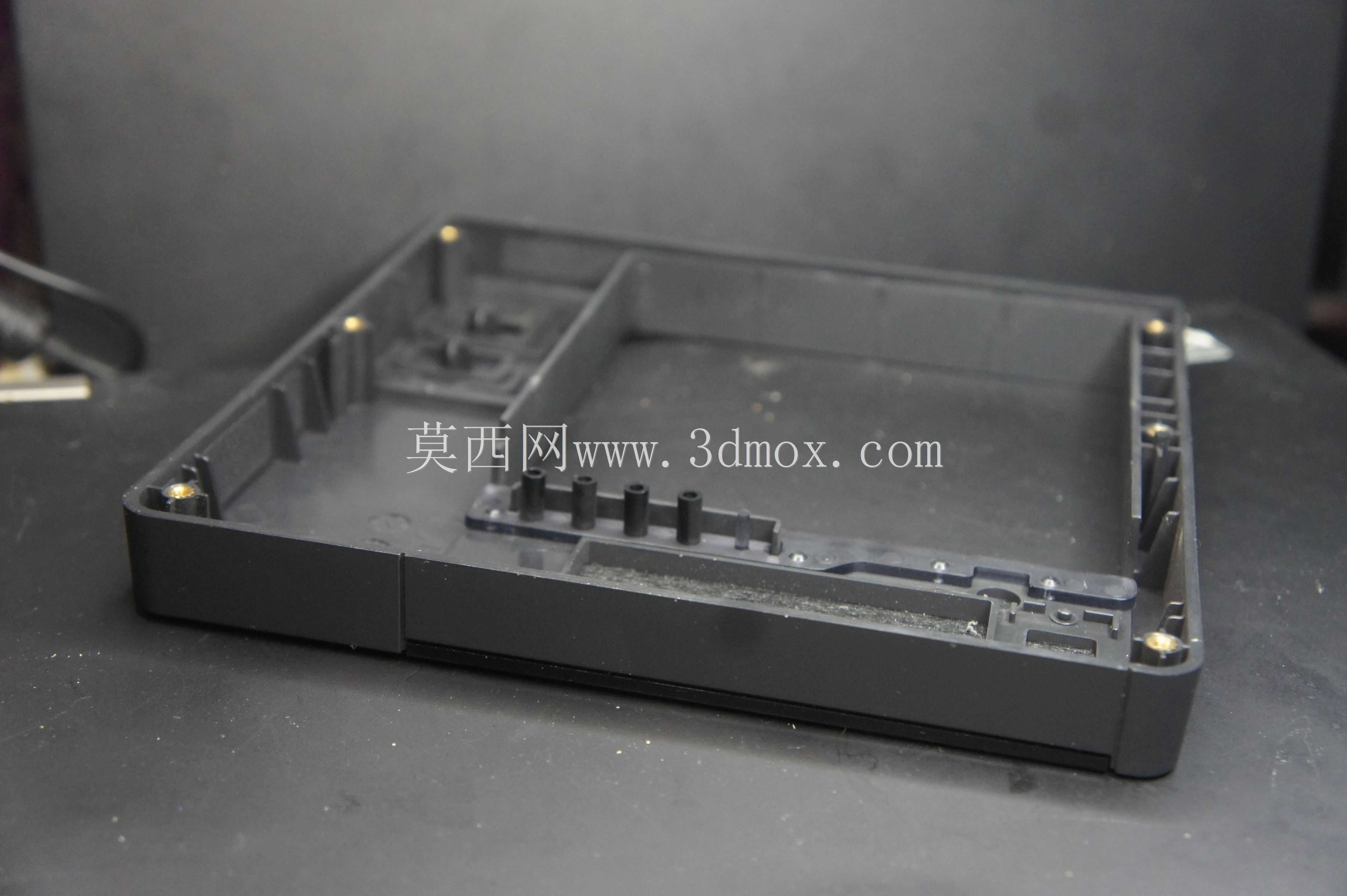

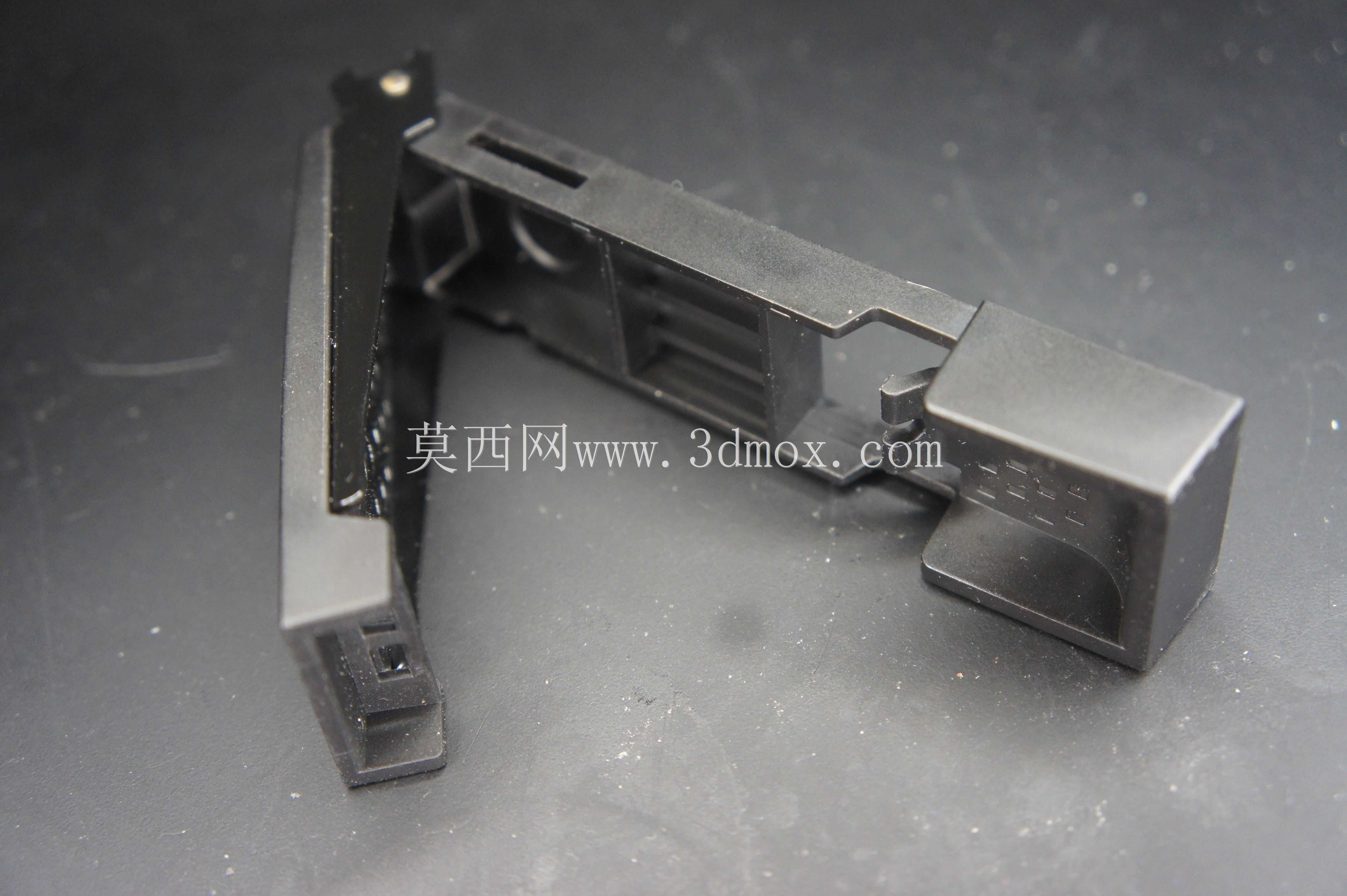

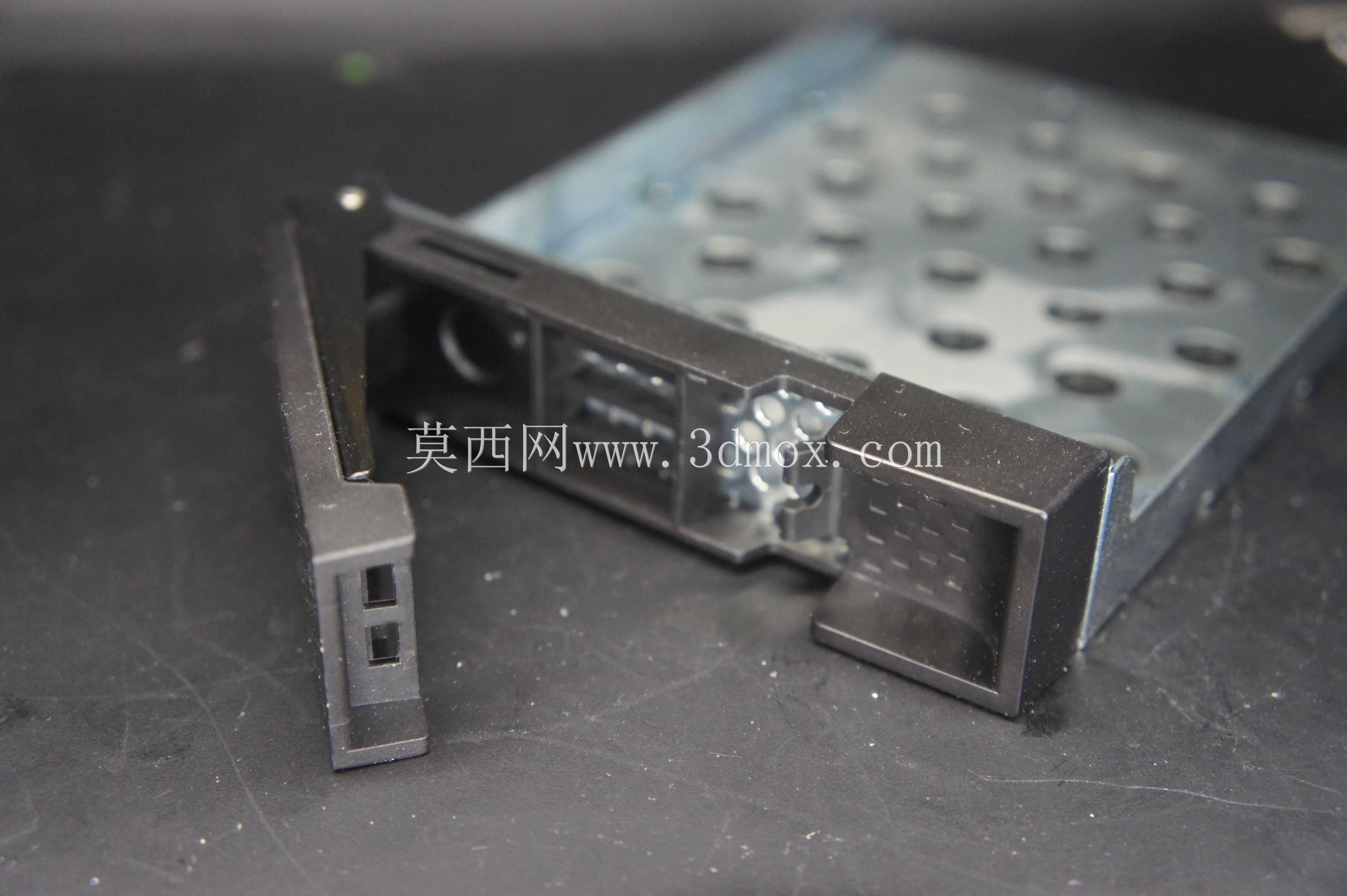

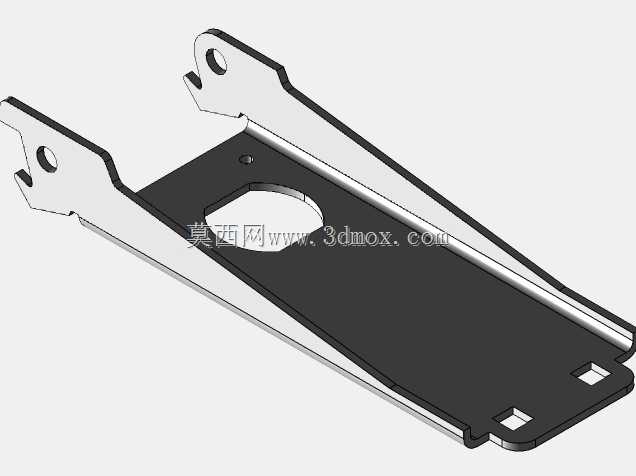

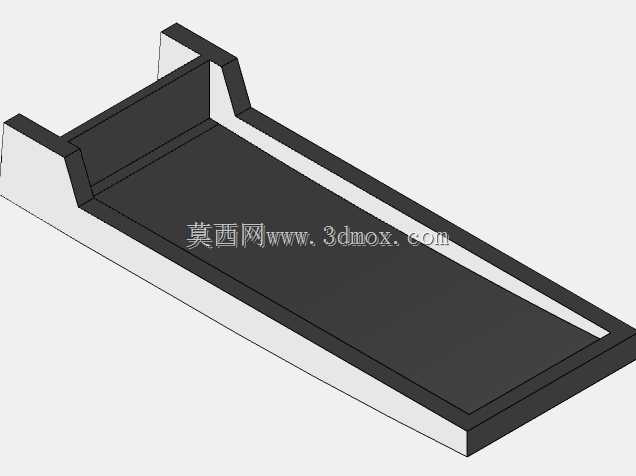

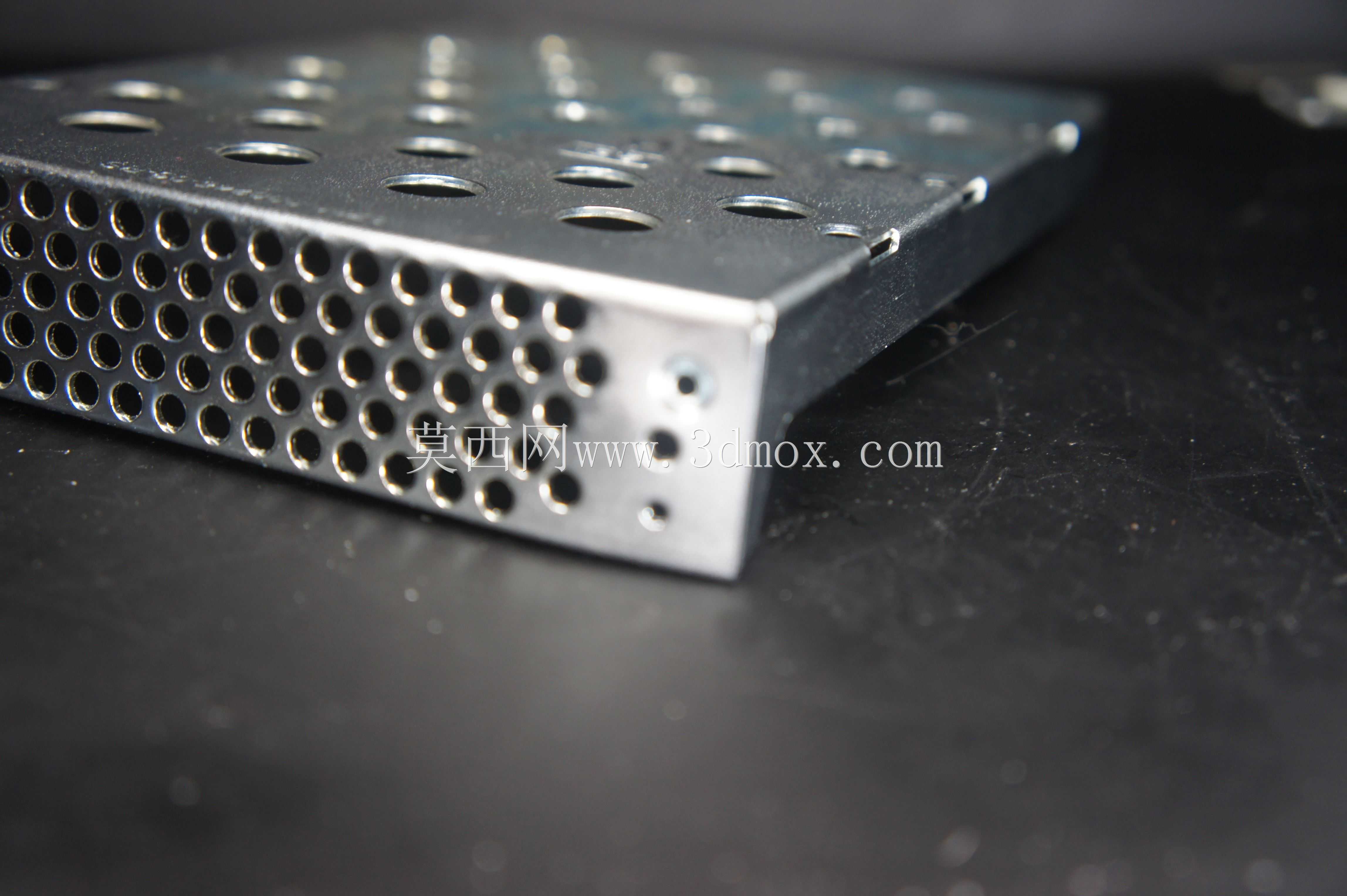

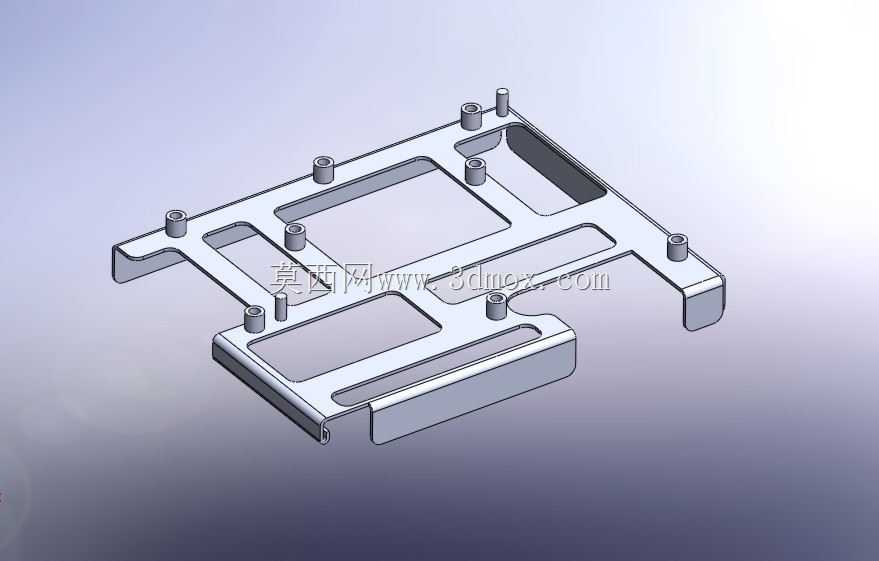

　　设计思路上，该结构优先考虑装配效率与长期使用的可靠性，整体壁厚控制在2.2mm，既能够保证托架自身的结构刚性，安装到机箱前面板后不会出现按压形变，也能避免注塑过程中出现壁厚不均导致的缩印、翘曲问题。托架与机箱主体的连接采用侧边卡扣加底部定位柱的组合固定方式，不需要额外打螺丝，装配时只需要对准定位柱将卡扣压入对应卡槽即可完成固定，单工位装配时间可以控制在5秒以内，能够有效提升整机装配的产线效率。卡扣的设计做了15度的导入斜角，压入时的阻力控制在15N以内，既不会出现装配困难，也能保证装配后卡扣的扣合量达到1.2mm，长期使用不会出现松脱异响。

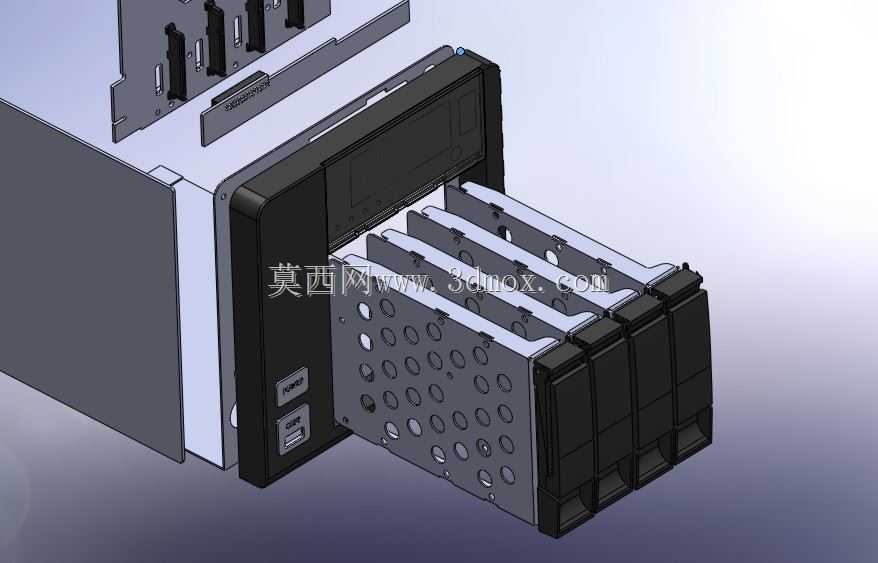

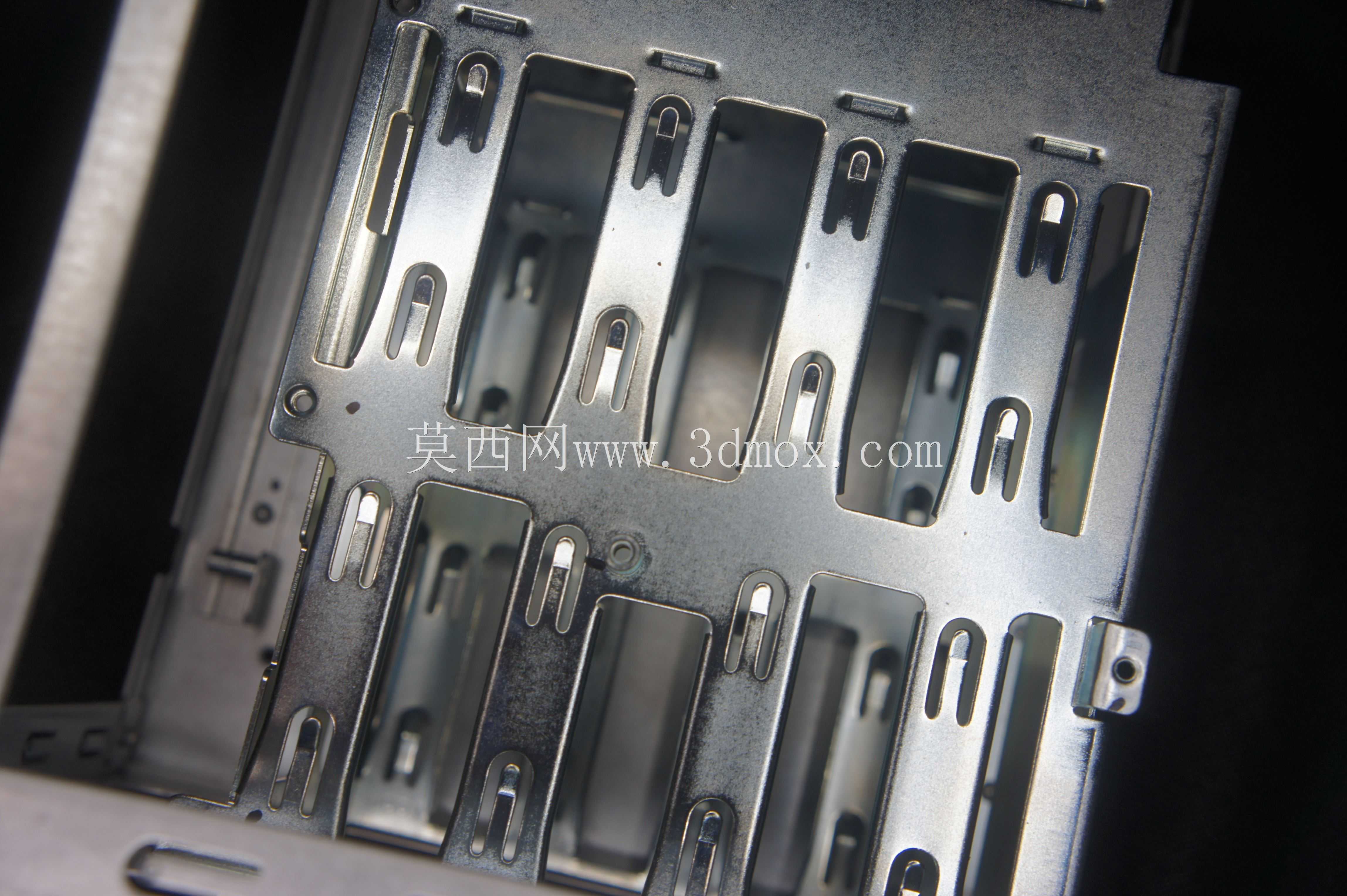

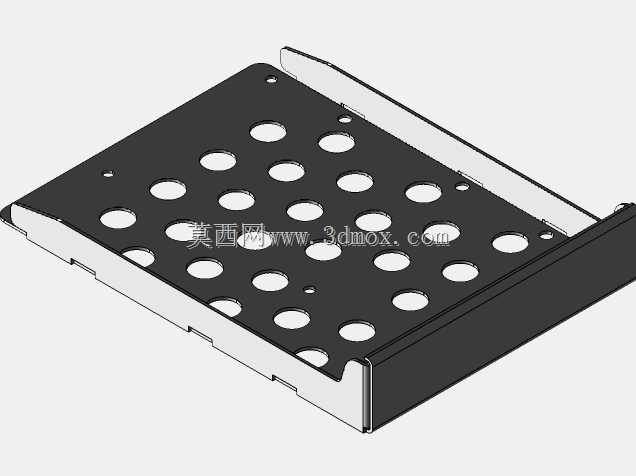

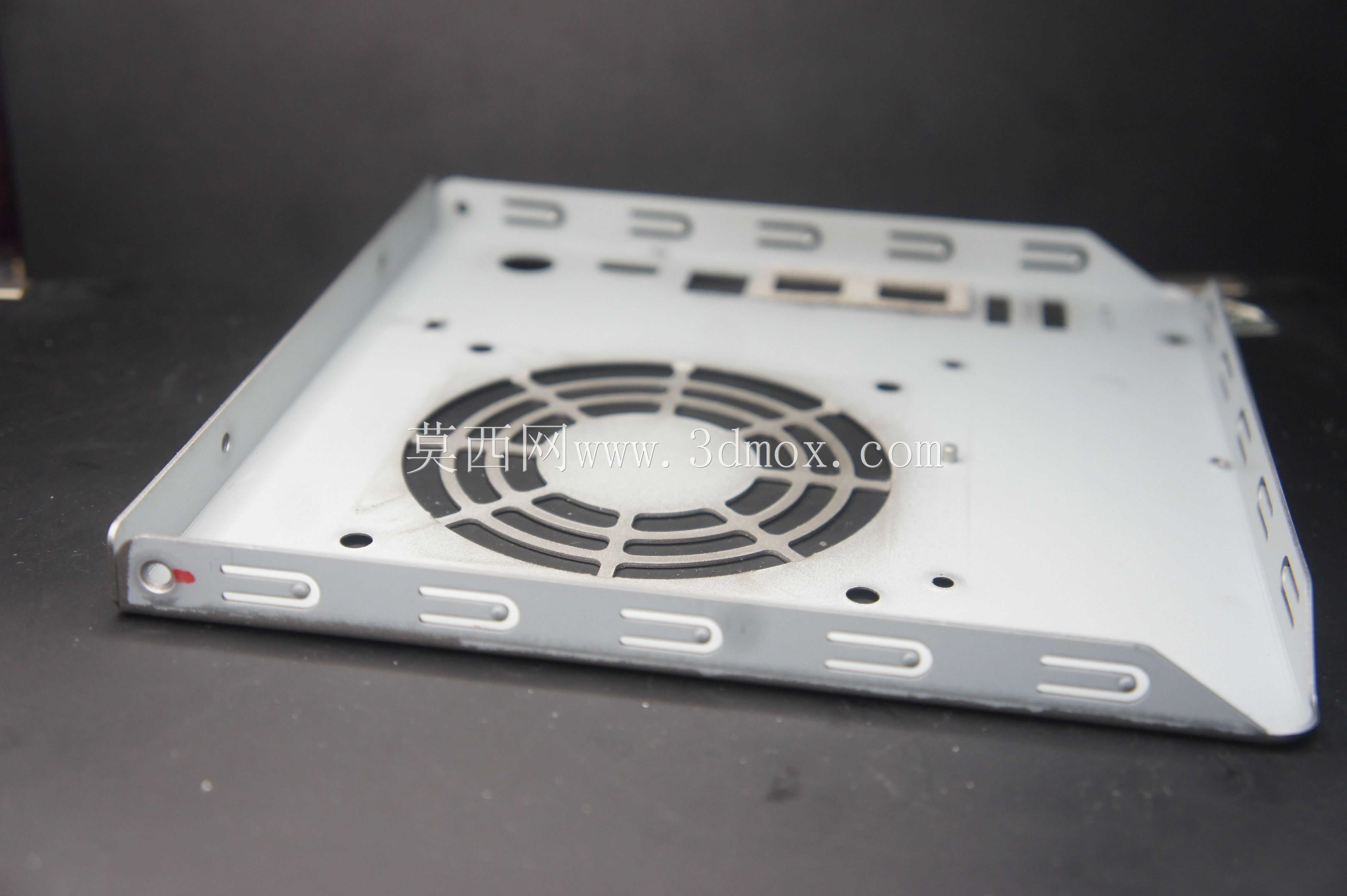

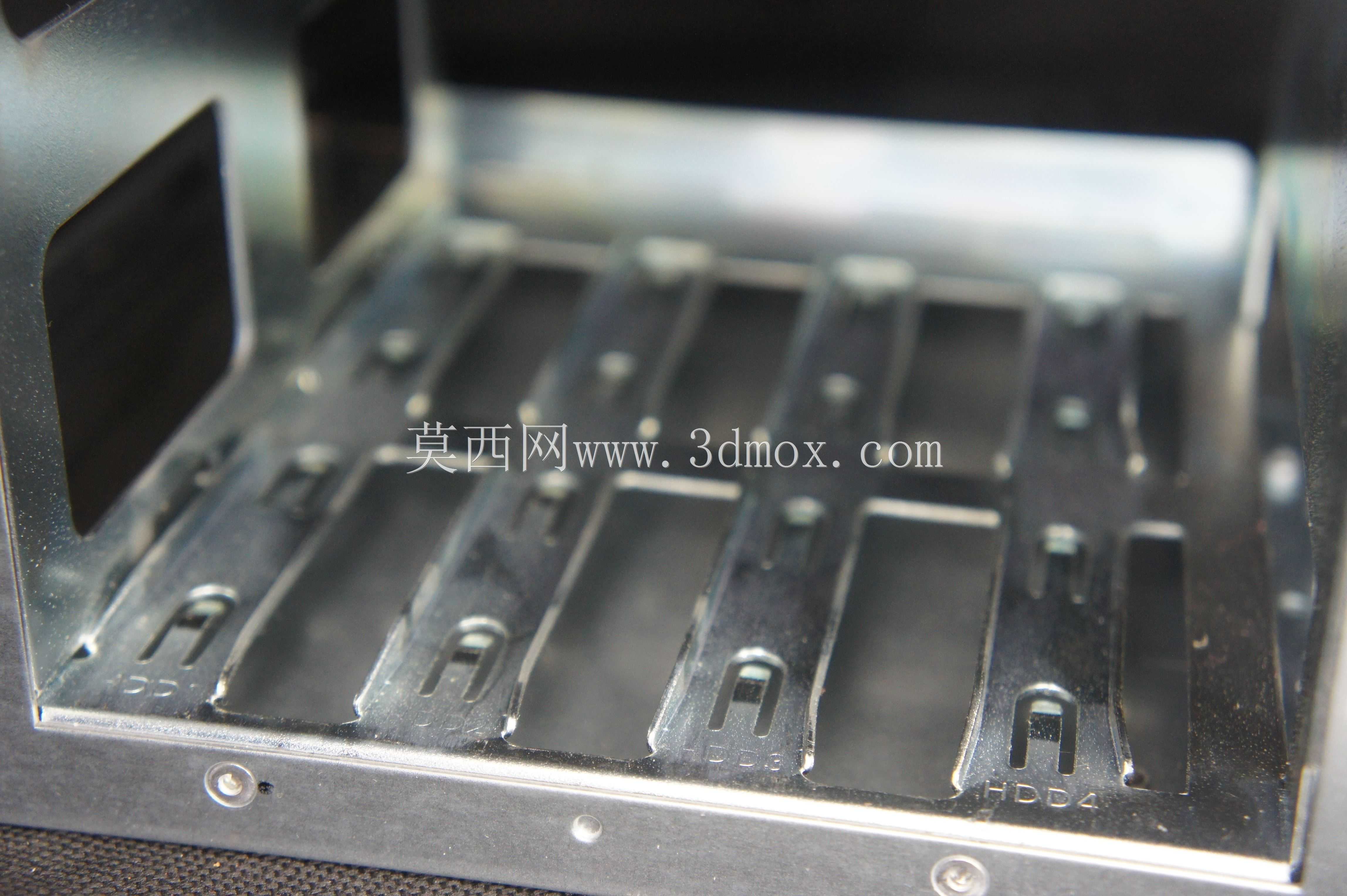

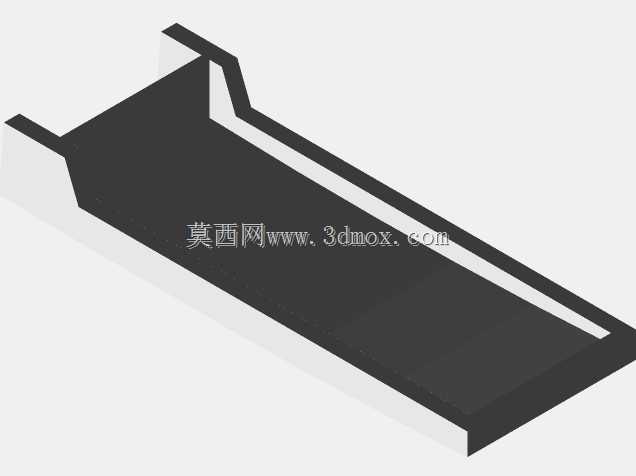

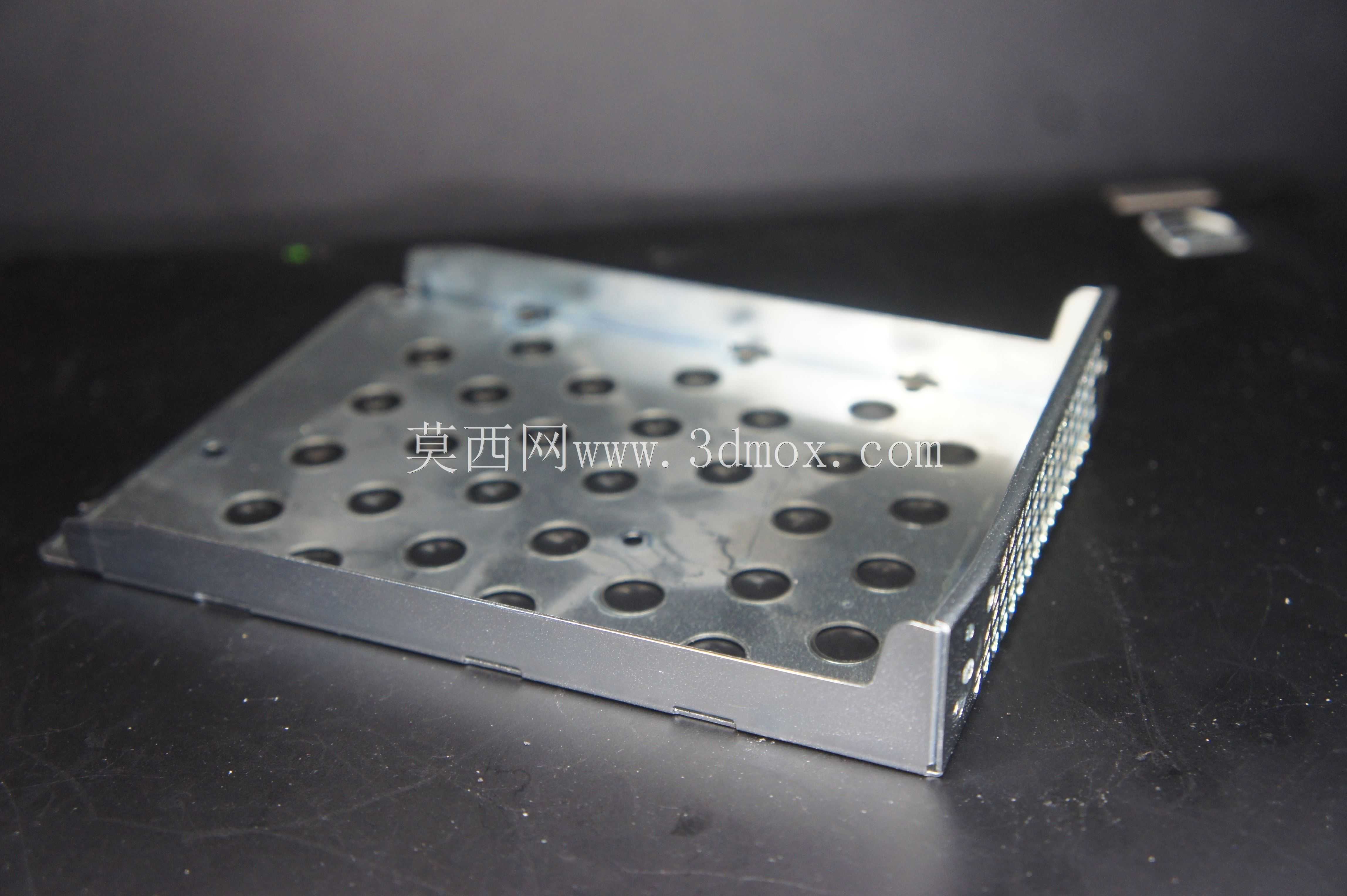

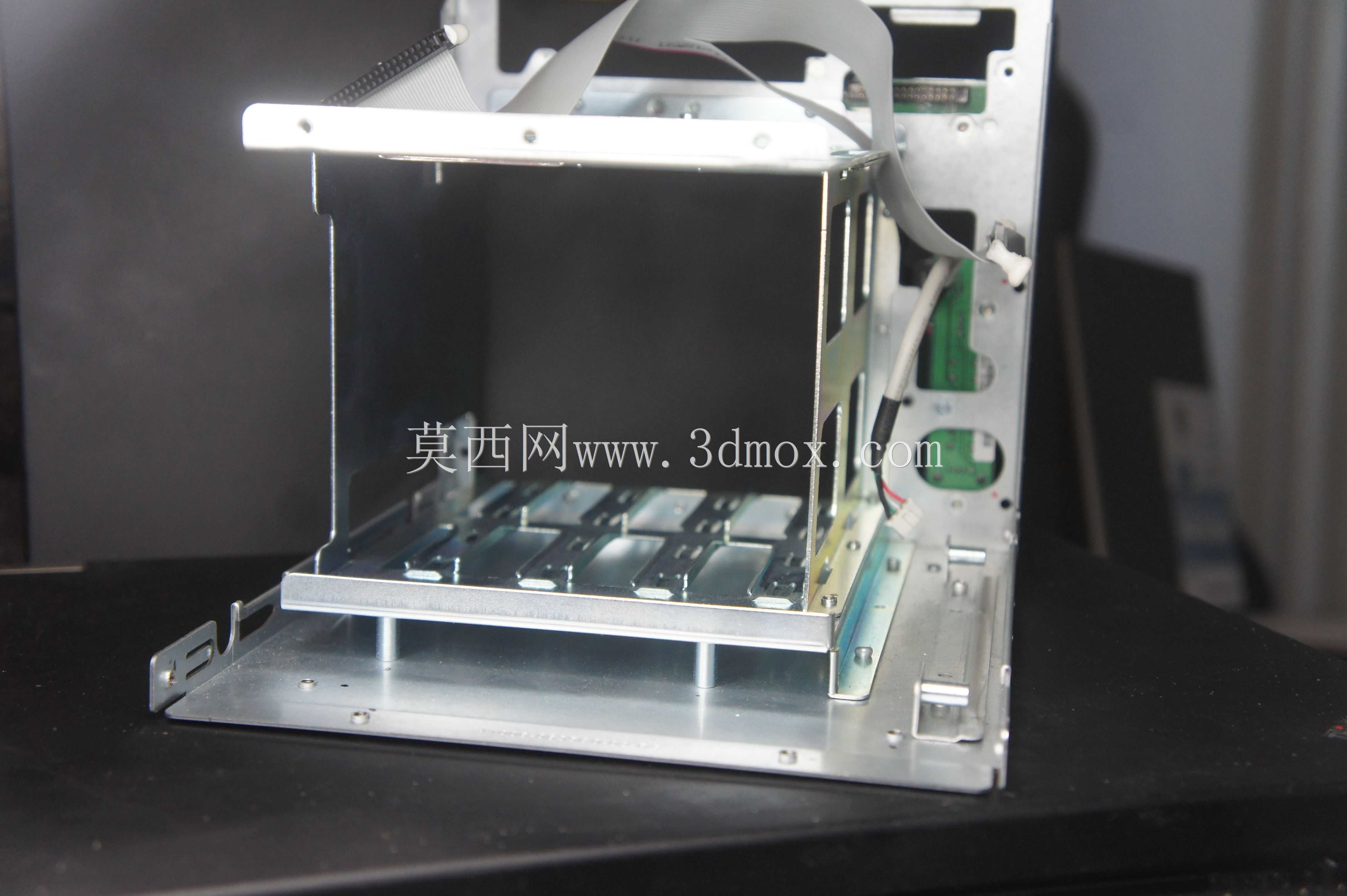

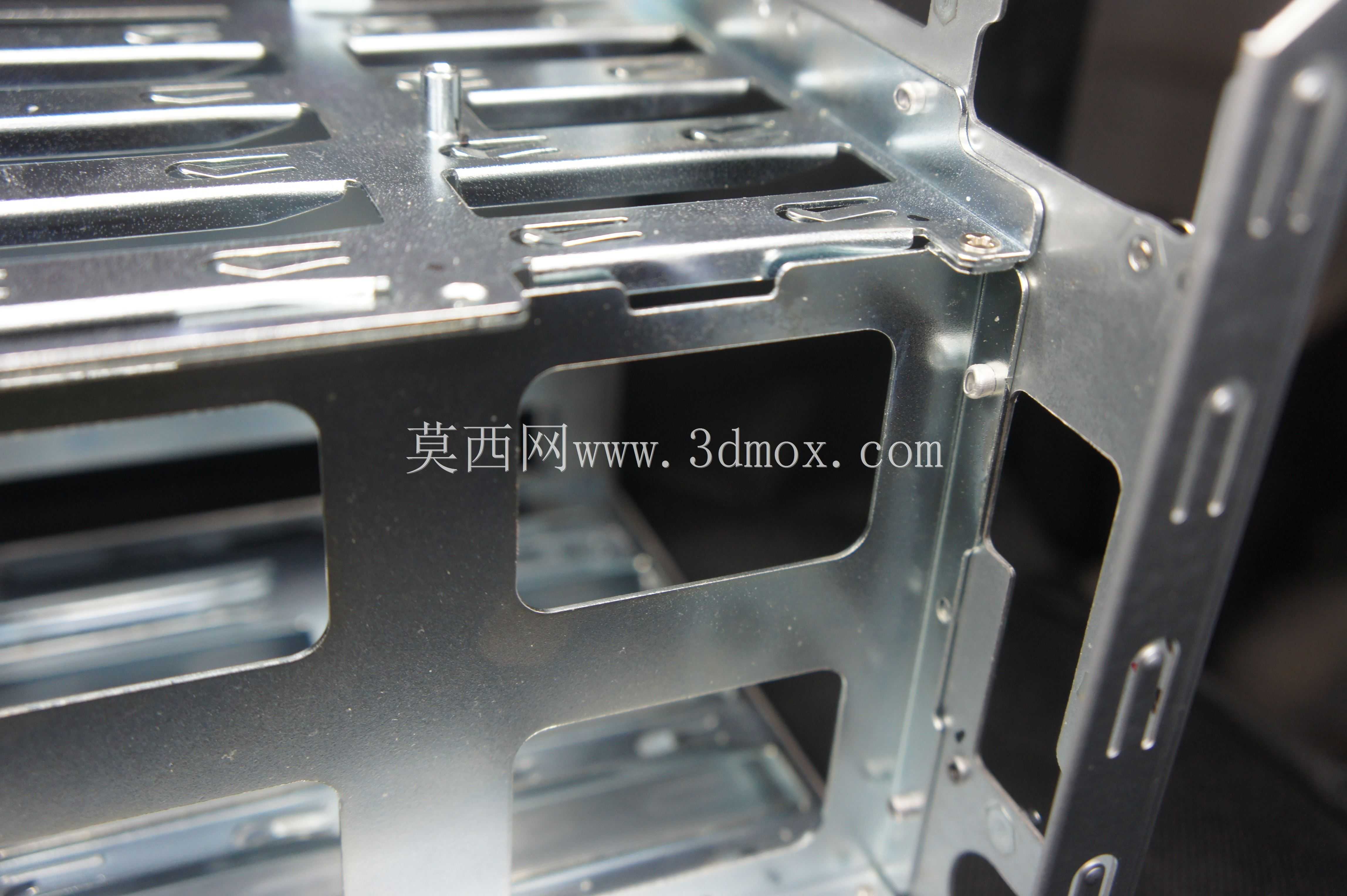

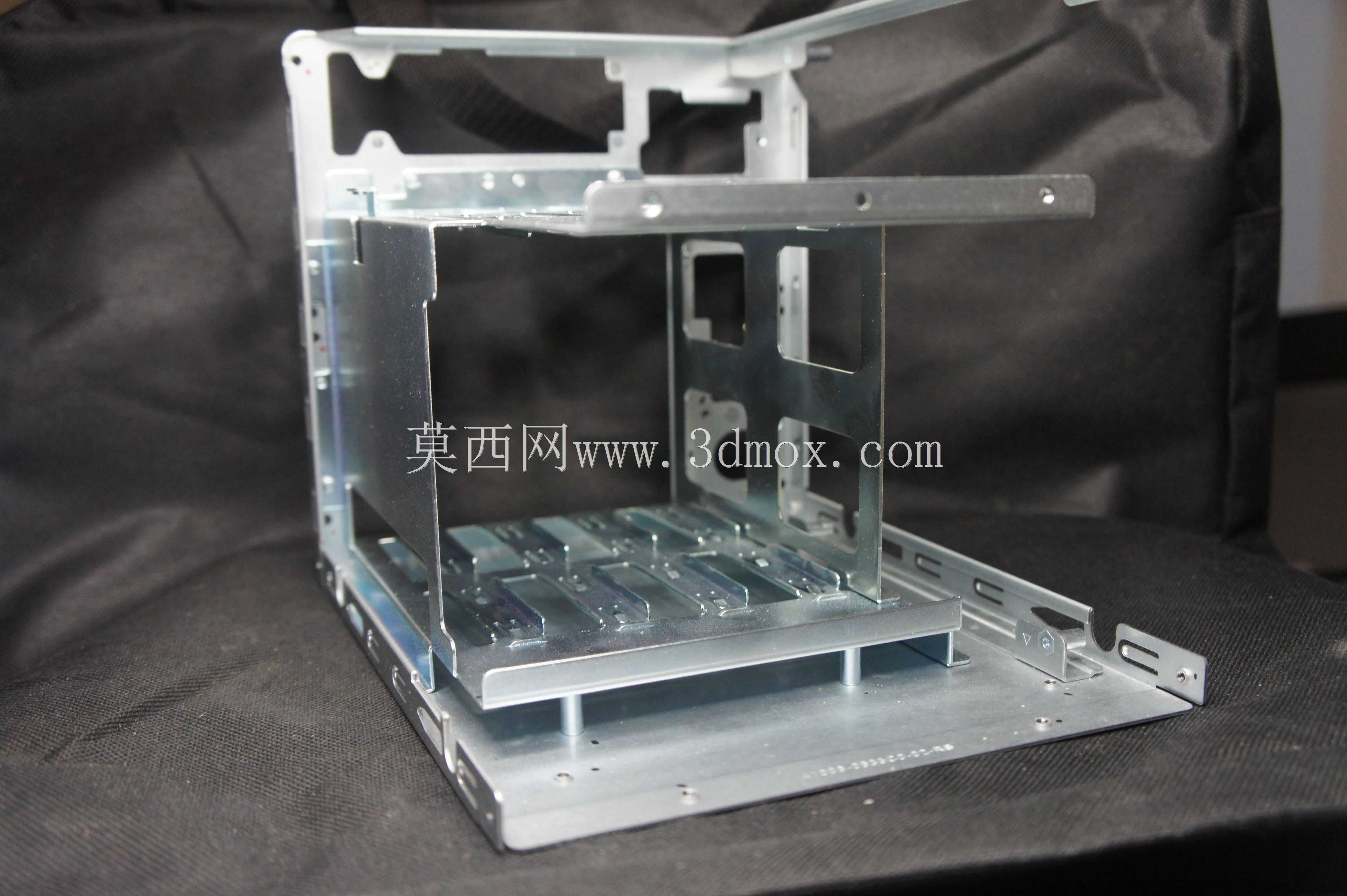

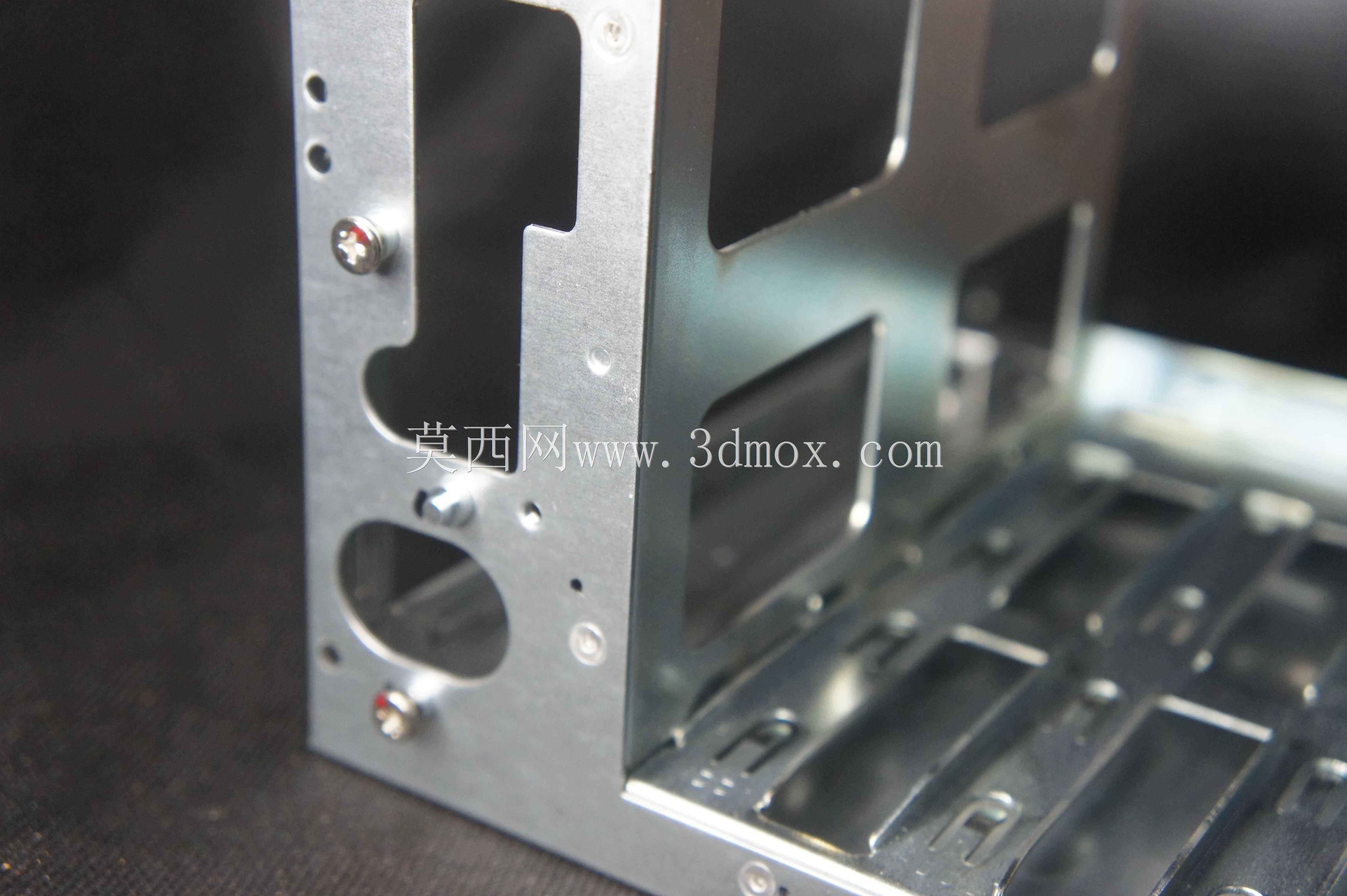

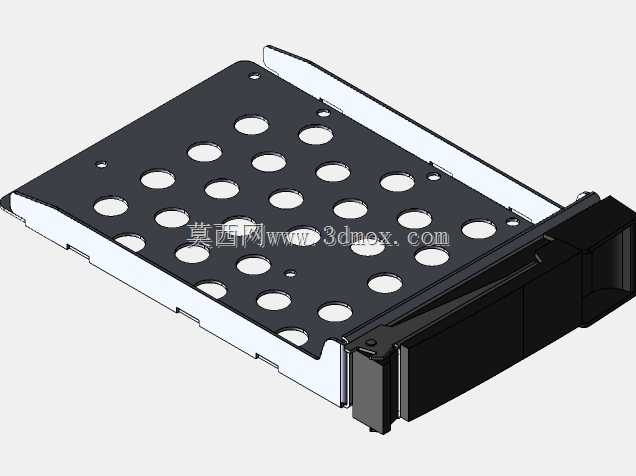

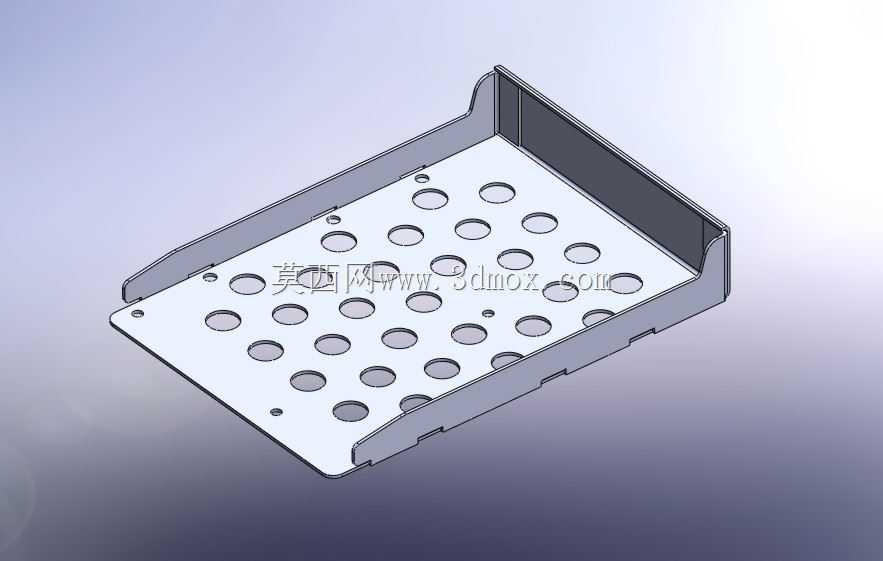

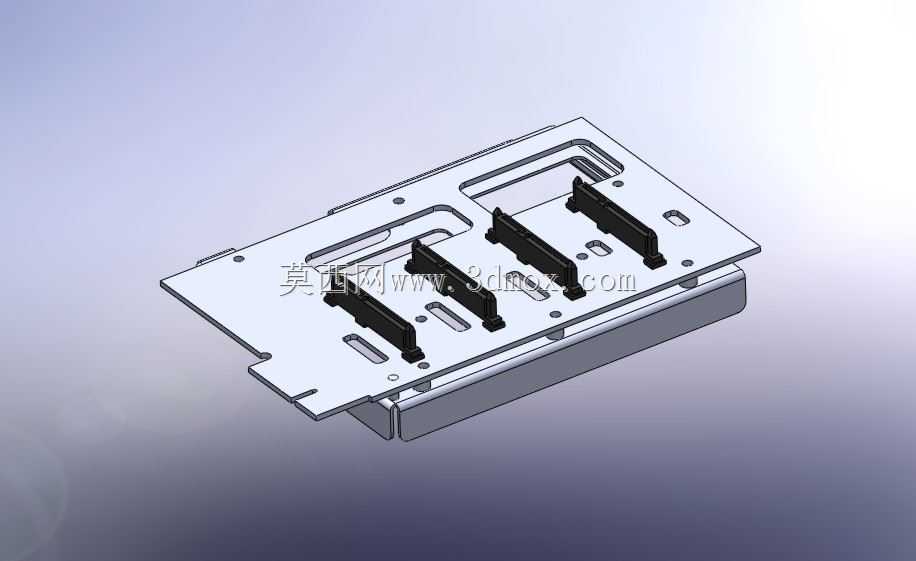

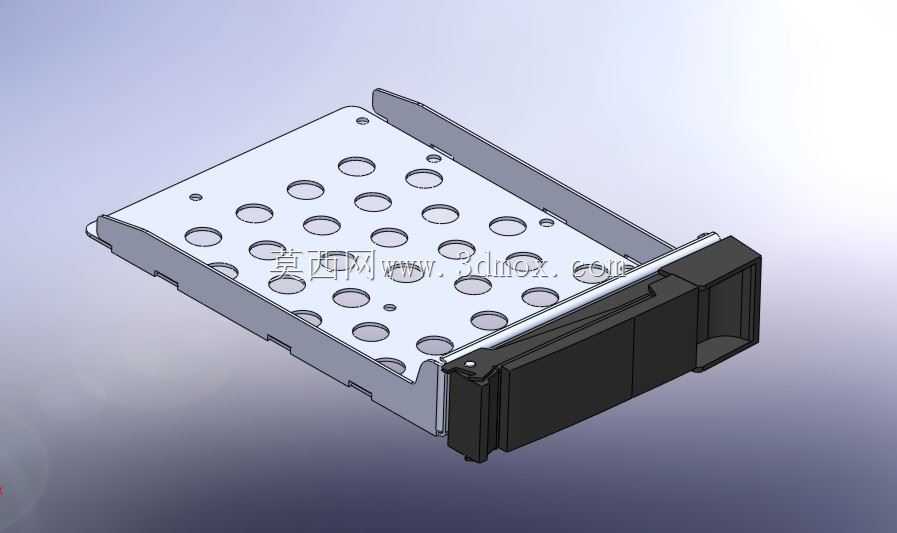

　　从安装边界尺寸来看，该托架的整体外轮廓尺寸与NAS机箱的前面板内框完全匹配，长宽方向的单边装配间隙控制在0.15mm，装配后不会出现左右窜动；深度方向的定位面与机箱前框的贴合面完全重合，不会出现前后突出或者凹陷的问题。托架内侧预留的硬盘避让空间完全匹配3.5英寸台式机硬盘与2.5英寸固态硬盘的安装架尺寸，硬盘抽拉过程中与托架的最小间隙保持在2mm以上，即使硬盘架存在小幅公差也不会出现卡滞。托架边缘所有的锐边都做了R0.5的圆角处理，既能够避免装配过程中划伤操作人员，也能减少注塑件的应力集中，提升长期使用的结构强度，不会出现边角开裂的问题。
