嵌入式墙体安装圆形通风换气风机结构

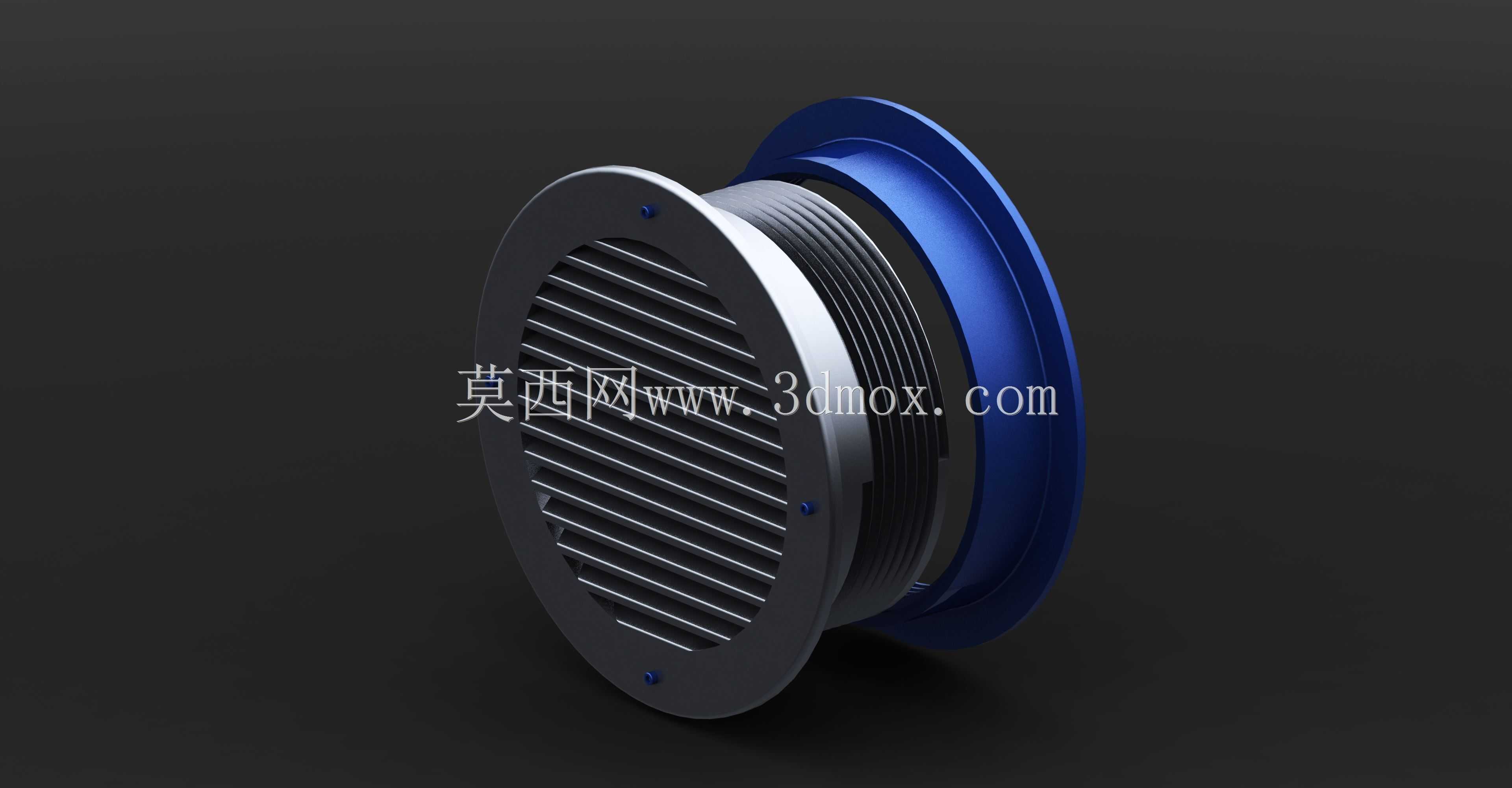

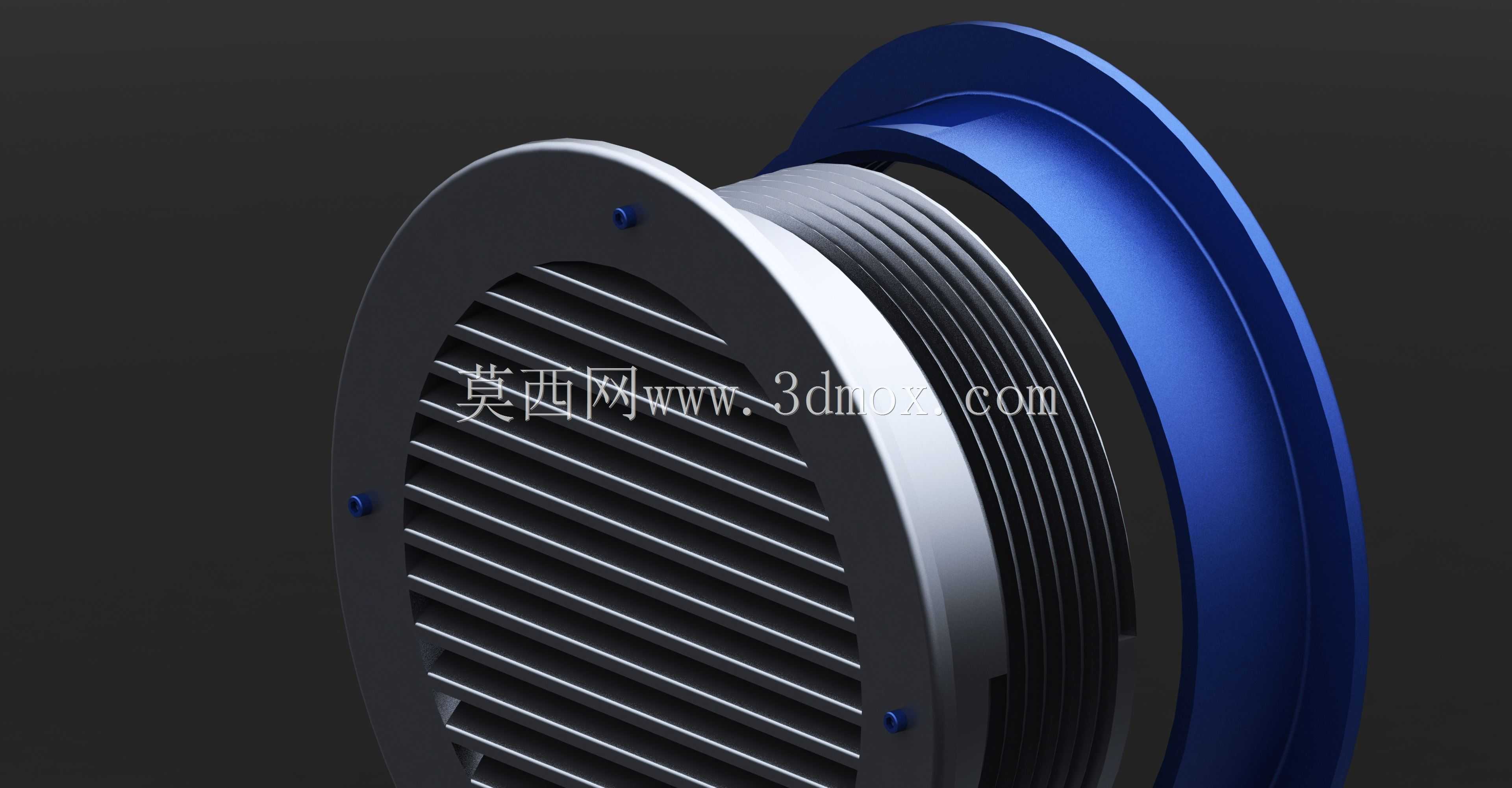

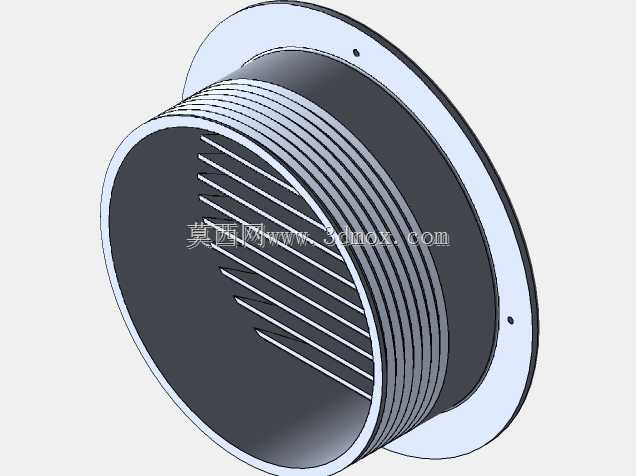

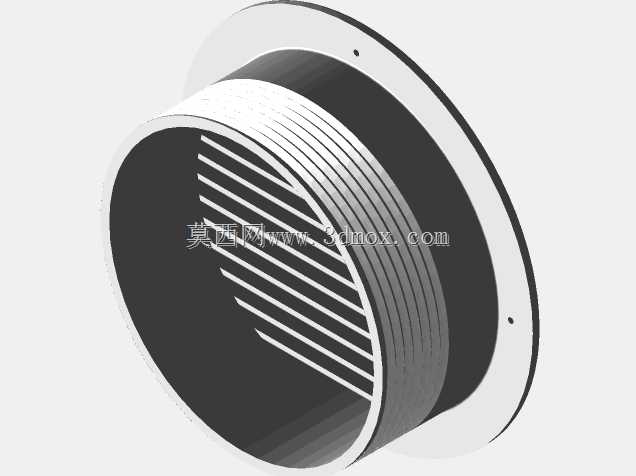

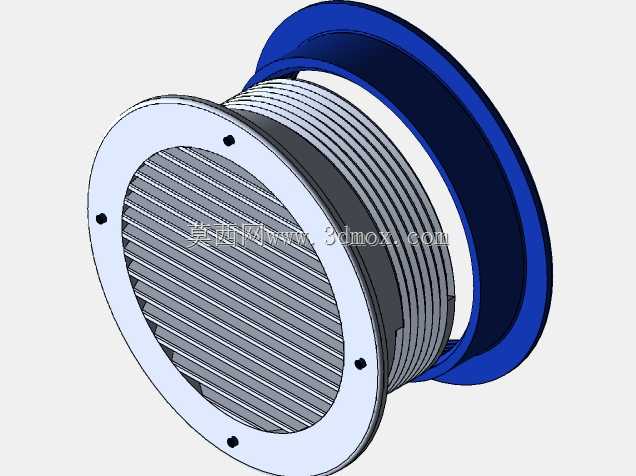

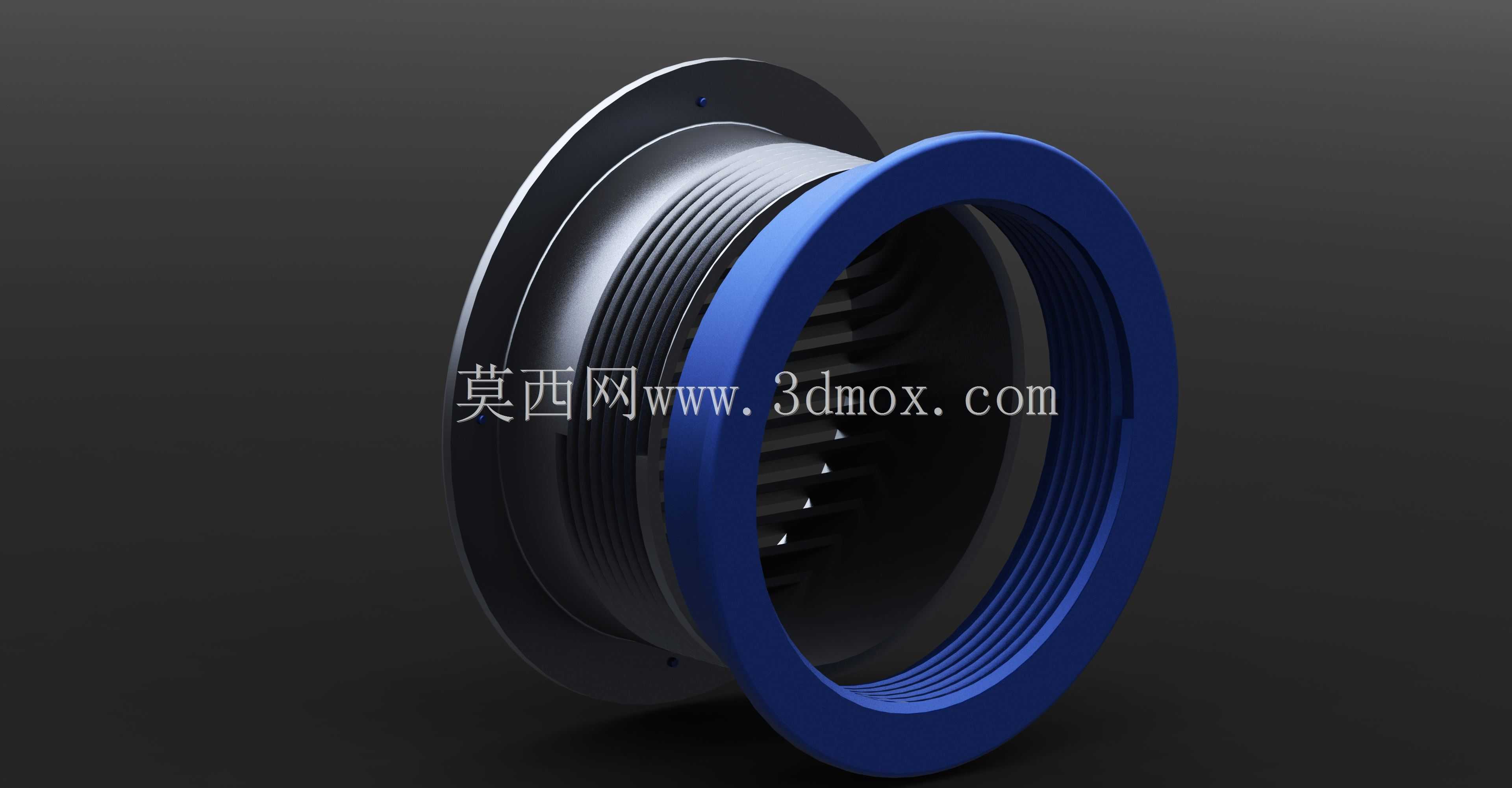

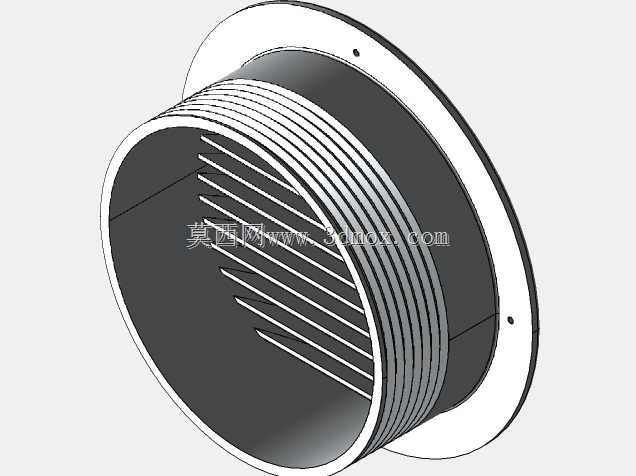

　　这类壁挂式通风组件主要适配民用住宅、小型商用空间的墙体预埋通风场景，多用于卫生间、密闭储物间、小型设备机房的局部换气需求，安装时需提前在墙体预留对应直径的圆形通孔，将筒体整体嵌入墙洞后，靠外侧的蓝色法兰圈贴合墙面完成承重定位，无需额外搭建复杂的安装支架，适配常规120-160mm厚度的分户墙、隔断墙安装需求。前端带斜向格栅的圆形端盖直接朝向室内侧，格栅采用等间距倾斜排布的窄条结构，既可以保证通风截面的有效过风面积，又能阻挡外界大体积杂物、飞虫进入通风通道，同时倾斜的栅条角度可以避免室外直视室内，兼顾通风功能与隐私防护需求。筒体中段设置有多道环形的密封卡槽，安装时可在卡槽位置嵌套橡胶密封圈，填补筒体与墙洞之间的装配间隙，

　　避免墙体缝隙出现漏风、渗水的问题，同时卡槽结构也能在嵌入墙体后提供轴向的限位阻力，防止长期运行振动导致设备移位。后端的法兰结构用于对接室外侧的防风罩或者排风管道，法兰边缘预留的均匀分布的小孔可用于穿入自攻螺丝，将设备整体与墙体基层牢牢固定，避免长期使用后出现松动脱落的风险。设计过程中优先控制了整体的径向尺寸，保证设备嵌入墙体后不会在室内侧突出过多，前端端盖的突出高度控制在15mm以内，避免对室内人员活动造成磕碰，同时整体采用同轴式的圆筒结构，气流沿筒体轴向直排，风阻更小，运行时的气流噪音更低。栅条的厚度与间距经过匹配校核，在保证结构强度的前提下尽可能提升开孔率，避免栅条过密导致通风量不足，同时端盖与筒体采用卡扣式连接，

　　后期维护时可以直接拆下前端端盖清理栅条附着的灰尘、毛絮，无需整体拆卸设备，降低日常维护的操作难度。筒体的壁厚做了均匀化处理，既保证注塑成型时的结构刚度，避免安装受力出现形变，又控制了整体的重量，单人即可完成安装作业，法兰与筒体衔接位置做了圆弧过渡处理，避免应力集中导致安装受力时出现开裂问题。
