PIERBURG燃油输送泵结构设计

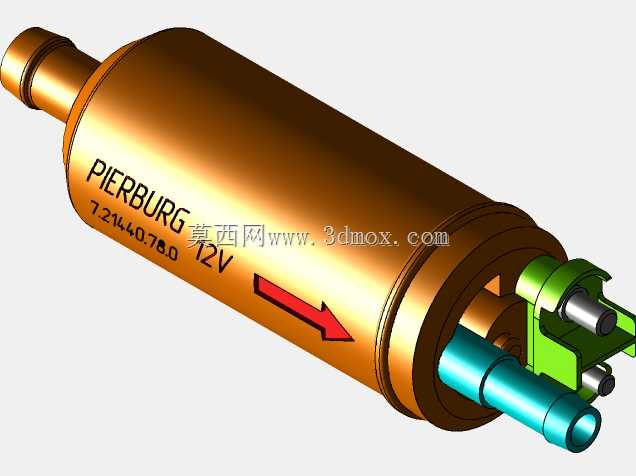

　　这款PIERBURG泵体结构，核心面向车用燃油供给系统的流体输送场景，在乘用车、轻型商用车的燃油回路中承担稳定加压输送的核心作用，能够将油箱内的燃油以稳定压力输送至喷射单元，保障发动机不同工况下的燃油供给稳定性。从结构设计来看，整体采用圆柱筒形主腔体布局，主体腔体采用等径圆柱设计，两端预留阶梯式快插接口，一端为进油端采用小直径阶梯接头适配燃油管路的快速插接密封，另一端为出油端搭配侧向布置的电气连接支架，支架采用卡扣式结构预留电气接插件的安装位，无需额外紧固件即可实现接插件的定位固定，减少装配工序。设计阶段优先考虑了安装边界的适配性，主腔体的圆柱外径控制在适配多数车型燃油泵安装位的尺寸区间，整体轴向长度预留了管路插拔的操作空间，

　　侧向电气支架的突出高度控制在不与周边车架、线束部件产生干涉的范围内，安装时可通过筒身的固定卡箍点位实现径向固定，无需额外设计复杂的安装支座。功能特性上，筒身表面标注的流向箭头直接明确了介质流动方向，避免装配过程中出现进出油口接反的失误，12V的供电参数适配常规车用电气系统的电压等级，无需额外加装变压模块即可直接接入整车电气回路。内部流道采用平滑过渡设计，减少燃油流经泵体时的阻力损失，降低泵体工作过程中的能耗与噪音，进出油口的阶梯尺寸匹配行业通用的燃油管路内径规格，可直接替换同规格的老旧泵体，无需改动周边管路布局。建模过程中对泵体的各部件装配公差做了对应预留，筒身与端盖的配合面、

　　接头与管路的配合面均按照车用密封件的压缩量预留了安装间隙，电气支架与主腔体的连接部位做了加强筋处理，能够承受车辆行驶过程中的振动载荷，避免长期使用后出现支架断裂、接插件松脱的问题。从实际选型适配角度，该结构可直接作为燃油系统设计时的泵体选型参考，也可作为同类型流体输送泵结构优化的参照，建模时还原了泵体表面的标识细节、各部件的材质分色特征，能够直观呈现泵体的外部结构与安装点位，方便设计人员快速核对安装空间、接口尺寸是否匹配项目需求。
