机器人用HTD正时皮带胶合板收纳墙结构

　　在移动作业类机器人的研发调试与日常运维场景中，5毫米节距HTD正时皮带作为传动系统核心零件，常因规格繁杂、取用频次高出现混放、弯折损伤、查找耗时等问题，这款皮带收纳墙正是针对这类现场痛点设计的专用整理工装。整体采用多层胶合板作为主体基材，板材裁切后通过沉头螺丝拼接为立式壁挂结构，无需额外焊接框架，加工门槛低，自重较轻，可直接固定在机器人调试工位旁的墙面或立式支架上，不会占用宝贵的工作台操作空间。

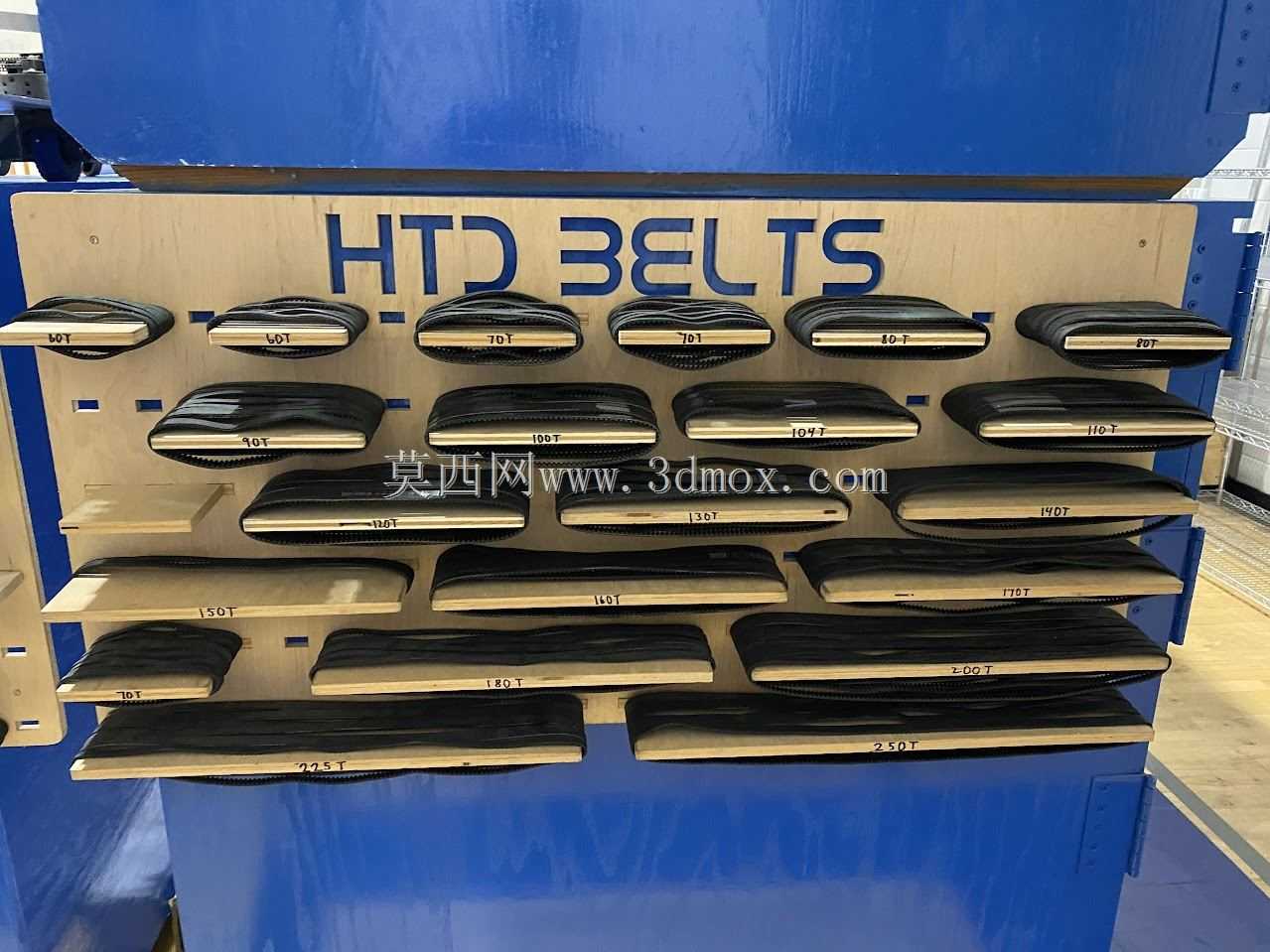

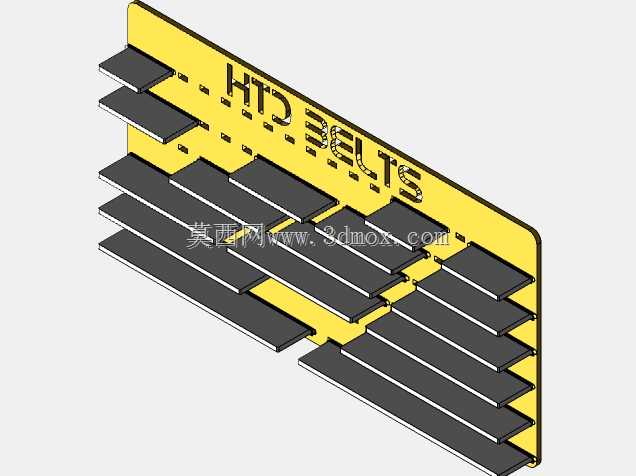

　　结构设计上，收纳墙表面按照不同齿数、不同长度的5mm HTD皮带规格，排布多组凸出的挂置凸台，凸台边缘做圆弧倒角处理，避免挂取时刮伤皮带齿面或带基的橡胶层，每排凸台的间距经过精准核算，挂置后相邻皮带不会互相挤压摩擦，能有效避免皮带长期受压产生的永久形变，延长备用传动件的存储寿命。凸台的排布采用矩阵式布局，不同规格皮带对应固定挂位，作业人员可快速识别取放，无需在零散零件盒中翻找，能大幅缩短机器人传动系统维护、改装时的零件准备时间。

　　从安装边界来看，整体结构厚度控制在150毫米以内，挂装后突出墙面的距离不会影响周边人员通行与设备转运，整体高度适配常规站立操作的视线范围，最上层挂位不超过1.8米，最下层挂位距离地面不低于0.4米，无需踮脚或弯腰即可完成全规格皮带的取放操作。板材表面预留的标识区域可直接标注对应皮带的齿数、节线长度参数，无需额外粘贴标识牌，长期使用也不会出现标识脱落问题。

　　这类收纳结构除了应用在机器人研发调试车间，也可适配小型自动化设备运维工位的传动零件整理场景，胶合板材质的抗振性能优异，即使在临近设备运行的工位挂装，也不会因持续振动导致零件脱落，结构本身无易损件，仅需定期检查固定螺丝的紧固状态即可长期使用。挂置凸台的承重经过校核，单组凸台可承载3条以上叠放的同规格皮带，满足单台机器人全套备用传动皮带的存储需求，不同挂位的尺寸差覆盖了5mm HTD皮带从短行程传动到长距离传动的全常用规格范围，无需额外搭配其他收纳容器即可完成该类零件的规范化管理。
