MPPT15A太阳能路灯LED驱动控制器结构

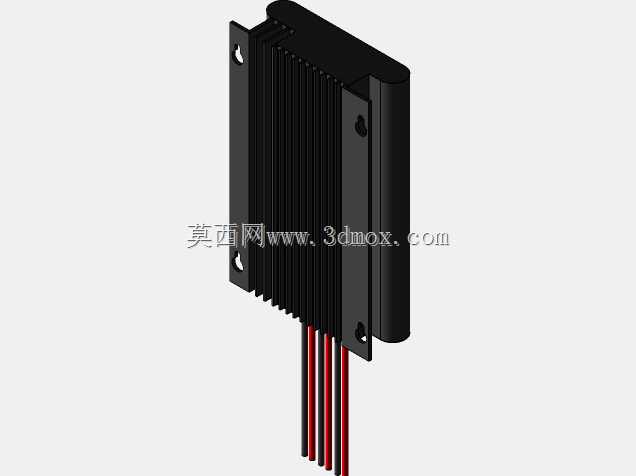

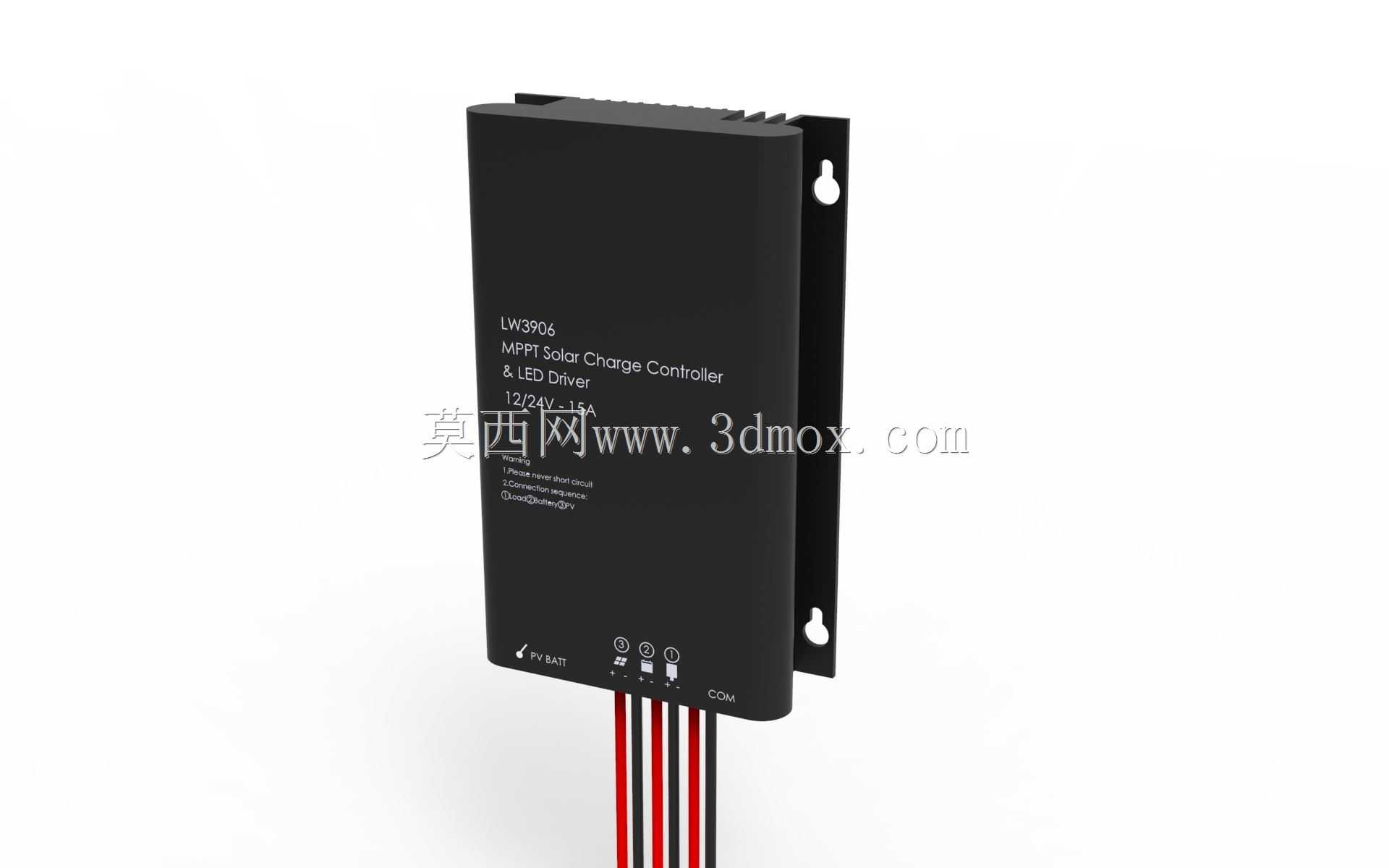

　　这款MPPT15A规格的控制驱动一体化装置，主要面向离网型太阳能路灯的供电管控场景，在户外道路照明、园区景观光伏照明、偏远区域分布式光伏供电点位中承担核心电能管控作用。区别于传统分离式的充电控制器与LED驱动模块，该产品将两项功能集成在同一壳体内，大幅减少了路灯灯杆内部舱室的布线节点，降低户外长期运行时的接线故障概率。从结构设计层面来看，壳体采用壁挂式安装结构，侧边预留两个带定位缺口的挂装孔，安装时可先将固定件预装在灯杆内壁的安装板上，再将设备挂入后锁紧，无需在狭小的杆内空间托举设备拧全部固定螺丝，适配户外施工的操作条件。壳体表面做了散热鳍片的一体化冲压结构，在12V/24V系统自适应的工作状态下，

　　功率器件产生的热量可通过壳体直接向外散出，无需额外加装散热风扇，避免了户外环境下风扇进灰、轴承卡滞带来的可靠性问题。出线端采用多组带标识的直出引线设计，分别对应光伏板接入、蓄电池接入、LED负载接入三个核心回路，引线根部做了防弯折的应力释放结构，应对户外杆内布线时的拉扯、长期风吹振动带来的线材疲劳问题。设计过程中充分考虑了户外设备的防护需求，壳体上下盖采用卡扣加密封胶条的装配结构，接线端无外露的接线端子，避免雨水、凝露进入壳体内部造成电路短路。设备的功能逻辑围绕光伏供电的全流程管控设计，白天光伏板输出电压达到充电阈值时，自动切断LED负载回路，进入MPPT最大功率点跟踪充电模式，最大化利用光伏板的输出电能为蓄电池充电，同时具备过充、

　　过放、反接保护的硬件触发机制，无需依赖软件逻辑即可实现基础故障防护；当环境照度降低到设定阈值，光伏板开路电压下降到开启值时，自动切换到LED驱动输出模式，可根据预设参数调整输出功率，实现蓄电池电能的合理分配，保障阴雨天的连续照明时长。从安装边界来看，设备整体厚度控制在较小尺寸，可适配常规路灯杆内部的安装舱空间，挂装孔的孔距符合户外光伏配件的通用安装尺寸，可直接替换同规格的传统PWM控制器，无需改动原有安装板的开孔位置，降低存量路灯改造的施工成本。壳体表面的标识采用激光蚀刻工艺，长期户外暴晒下不会出现标识脱落模糊的问题，方便后期运维人员快速识别接线端口与设备参数。
