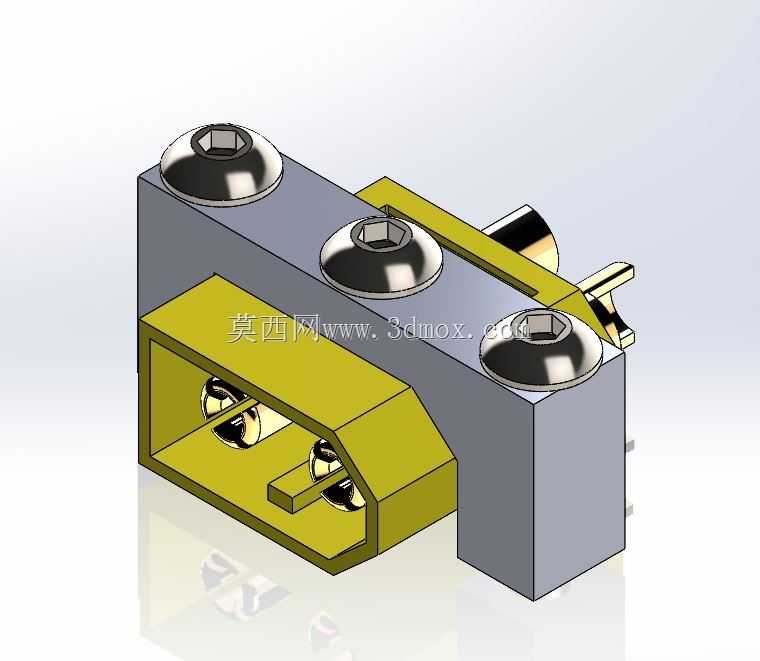

XT60与XT90连接器固定安装座结构

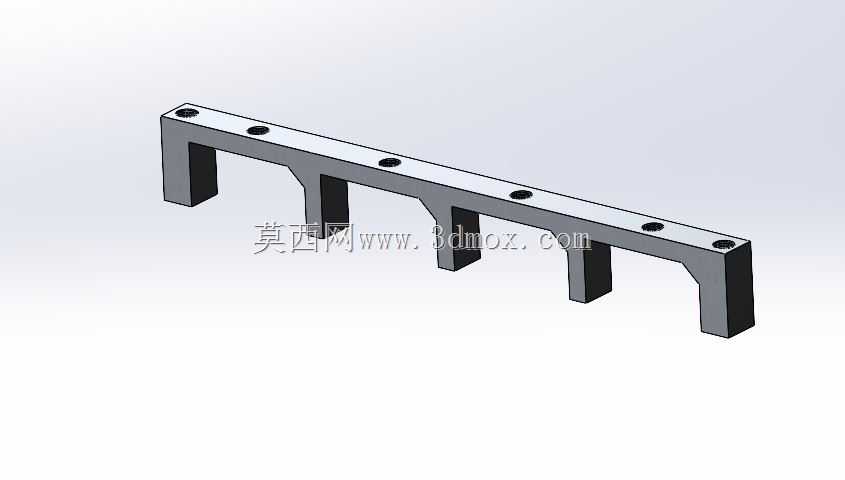

　　在航模动力系统、工业储能模组、大电流供电测试台架这类需要频繁插拔大电流接插件的场景里，XT60、XT90连接器的固定可靠性直接影响供电链路的稳定性，不少现场故障都源于接插件未做刚性固定，插拔时受力拉扯焊线、长期震动下接插件松脱偏移，甚至引发接触电阻过大烧蚀的问题。这款固定安装座正是针对这类痛点设计，可同时适配XT60与XT90两种常用规格的大电流连接器，将接插件牢牢锁定在设备面板、机架安装位上，避免外力直接作用于接插件引脚与焊接部位。从结构设计来看，整体采用分体组合式结构，分为灰色的基座主体与黄色的压合卡扣两部分，基座上预留了三个内六角圆柱头螺钉的安装孔位，既可以通过这三个孔位将整个固定座锁定在设备的安装平面上，

　　也可以通过螺钉的锁紧力带动黄色卡扣压合，将插入座腔的连接器外壳牢牢卡紧，不会出现轴向窜动。设计时充分考虑了两种连接器的外形公差，卡扣的内腔做了适配XT60与XT90外壳防滑槽的卡位凸起，插入后卡扣凸起会卡入连接器外壳的定位凹槽内，即便承受超过插拔力三倍的侧向拉扯力，连接器也不会从座体内脱出。安装边界方面，基座的底面为全平面设计，对安装面的平面度要求不高，只要是厚度1.5mm以上的金属或者工程塑料面板，都可以通过打孔或者预留螺柱的方式完成固定，整体安装后突出安装面的高度控制在合理范围，不会占用过多设备内部的布线空间，接插件插入口的周边预留了足够的手指操作空间，插拔时不需要额外工具，徒手即可完成操作。

　　结构设计上规避了常见的一体塑料座容易开裂的问题，压合卡扣采用带加强筋的槽型结构，螺钉锁紧时的压力会均匀分布在卡扣的整个贴合面上，不会出现局部应力集中导致的卡扣断裂问题，基座的壁厚做了均匀化处理，不管是采用机加工还是注塑工艺生产，都不会出现壁厚不均导致的变形问题。实际使用时，可先将固定座通过螺钉预装在安装位，再将焊好线缆的XT60或XT90连接器从插入端推入座腔，确认卡位凸起卡入连接器外壳的凹槽后，逐步锁紧三个内六角螺钉，带动卡扣压牢连接器外壳即可完成装配，后期如果需要更换连接器，只需要松开螺钉取出卡扣，就能直接拔出连接器，不需要拆卸整个固定座，维护操作十分便捷。针对大电流工况下的连接器发热问题，座体与连接器接触的位置预留了微小的散热间隙，不会完全包裹连接器外壳，空气可在间隙间流通带走部分热量，避免接插件热量积聚影响使用寿命。
