多阀组彩色工艺管路系统结构设计

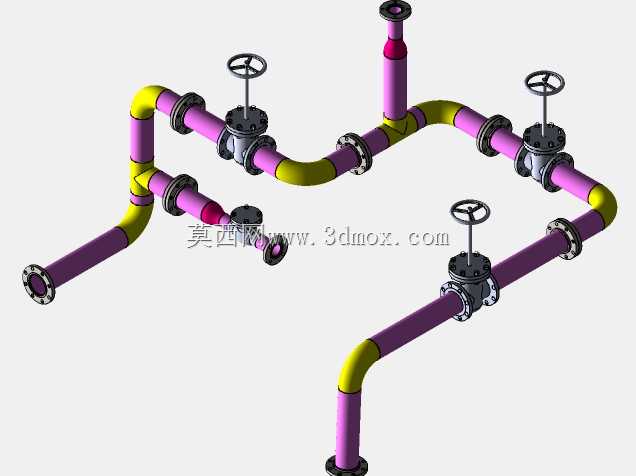

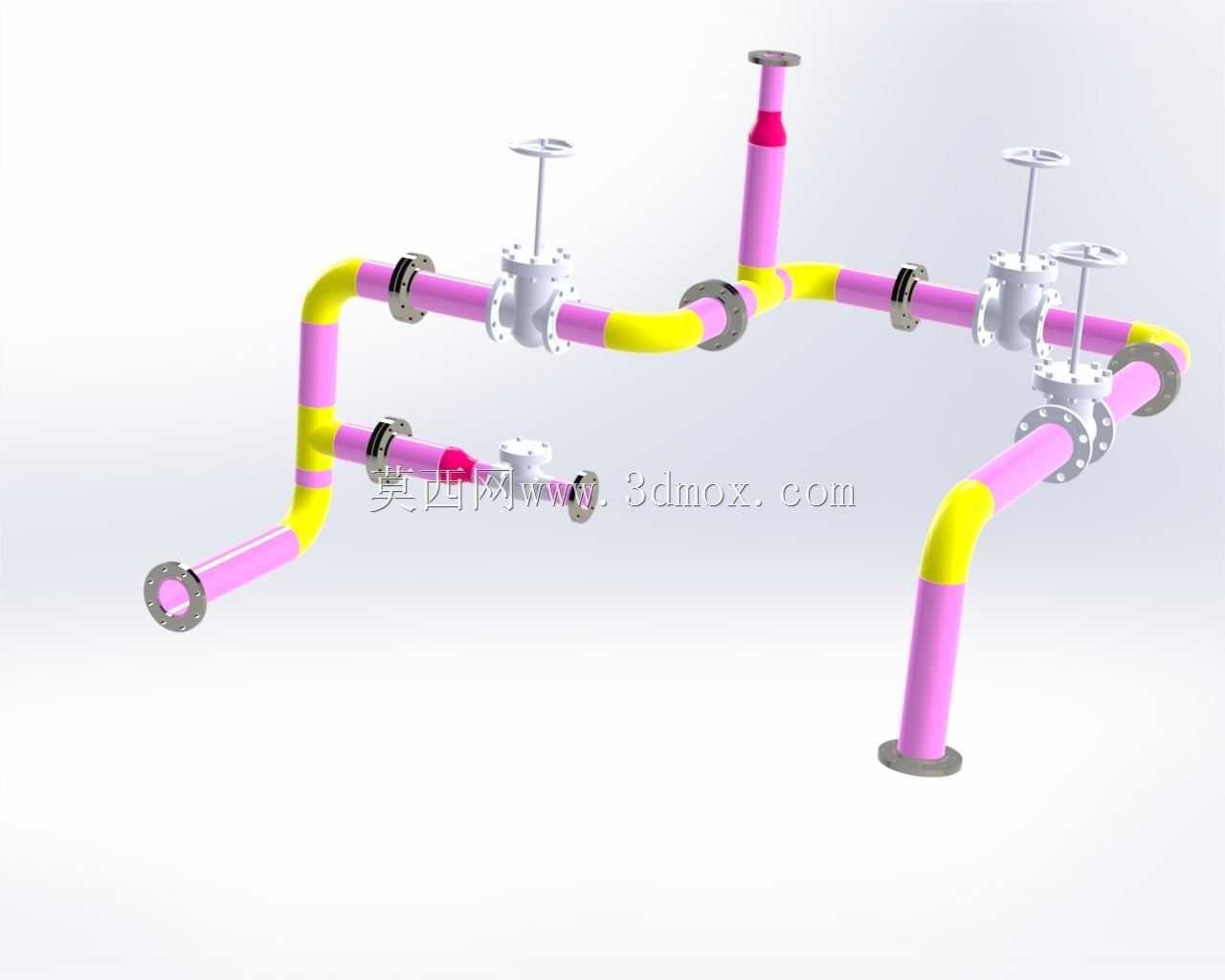

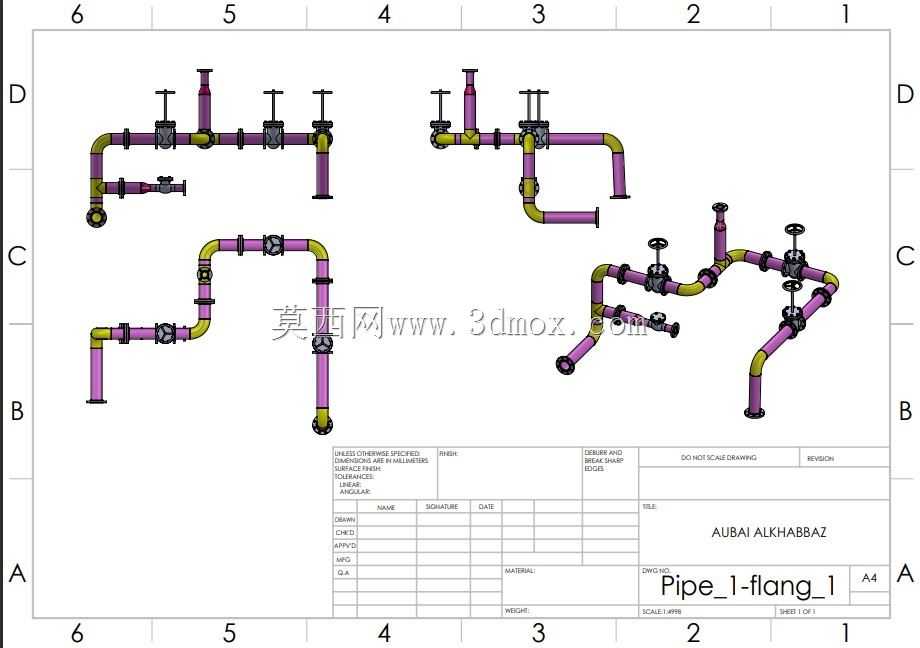

　　这套多阀组管路结构，主要面向中小型化工试验台、流体教学演示装置、小型物料输送支路的管线布设场景，核心作用是实现多路流体的通断控制、流向切换与支路分配，可适配低压工况下的水、低粘度油品、惰性气体等介质输送需求。设计阶段优先考虑了管路的空间避让逻辑，整体采用立体分层布局，横向与竖向管线通过90度弯头衔接，所有转弯处均采用标准曲率的弯管段，避免直角弯折造成的介质流阻骤升，同时预留了足够的操作空间，保证每个手轮阀门的操作行程内无结构干涉，操作人员可顺畅完成阀门开度调节。管线连接端全部采用凸面带颈法兰结构，法兰端面预留标准密封槽位，可适配橡胶垫片或聚四氟乙烯垫片，满足低压工况下的密封要求，法兰螺栓孔位采用跨中布置方式，安装时可快速对齐孔位，

　　降低现场装配的对位难度。管路上配置的多台手轮闸阀，分别对应不同的支路管控需求，其中主通路阀门采用通径与主管一致的规格，支路阀门根据支路流量需求匹配对应通径，阀杆采用向上直立的安装方向，避免积液残留造成阀杆腐蚀，手轮的安装高度统一控制在常规操作立面范围内，无需额外登高或俯身即可完成操作。从安装边界来看，整套管路的底部设置了三个竖向支撑脚，支撑脚底部带圆形安装底板，可通过膨胀螺栓直接固定在安装基面或设备机架上，支撑点的位置经过重心核算，满管介质状态下不会出现侧倾风险，整体外轮廓的横向与纵向跨度适配常规试验台架的安装尺寸，无需额外裁切调整即可直接布设。管线的色彩区分设计也贴合工程实际需求，不同功能段的管段采用差异化配色，可直观区分主通路、

　　支路、介质流向节点，方便后期运维人员快速识别管线功能，排查故障点时无需反复对照图纸即可快速定位对应管段。设计过程中对管线的焊缝位置做了统一规划，所有焊缝均避开应力集中的弯折区域，设置在直管段位置，降低焊接变形对管线整体形位公差的影响，同时也方便后期做焊缝探伤检测与防腐处理。
