普通车床安全防护挡屑护罩结构

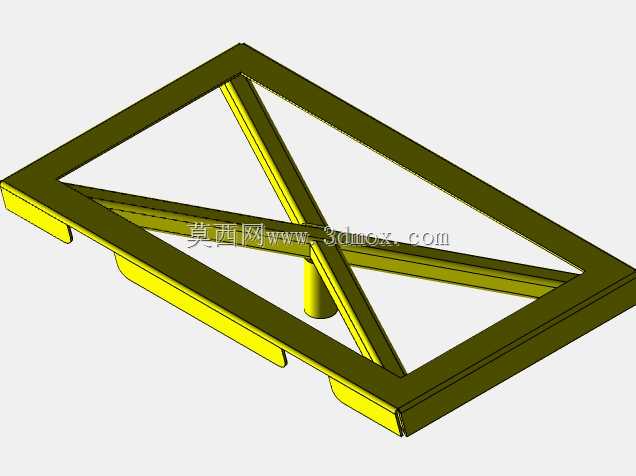

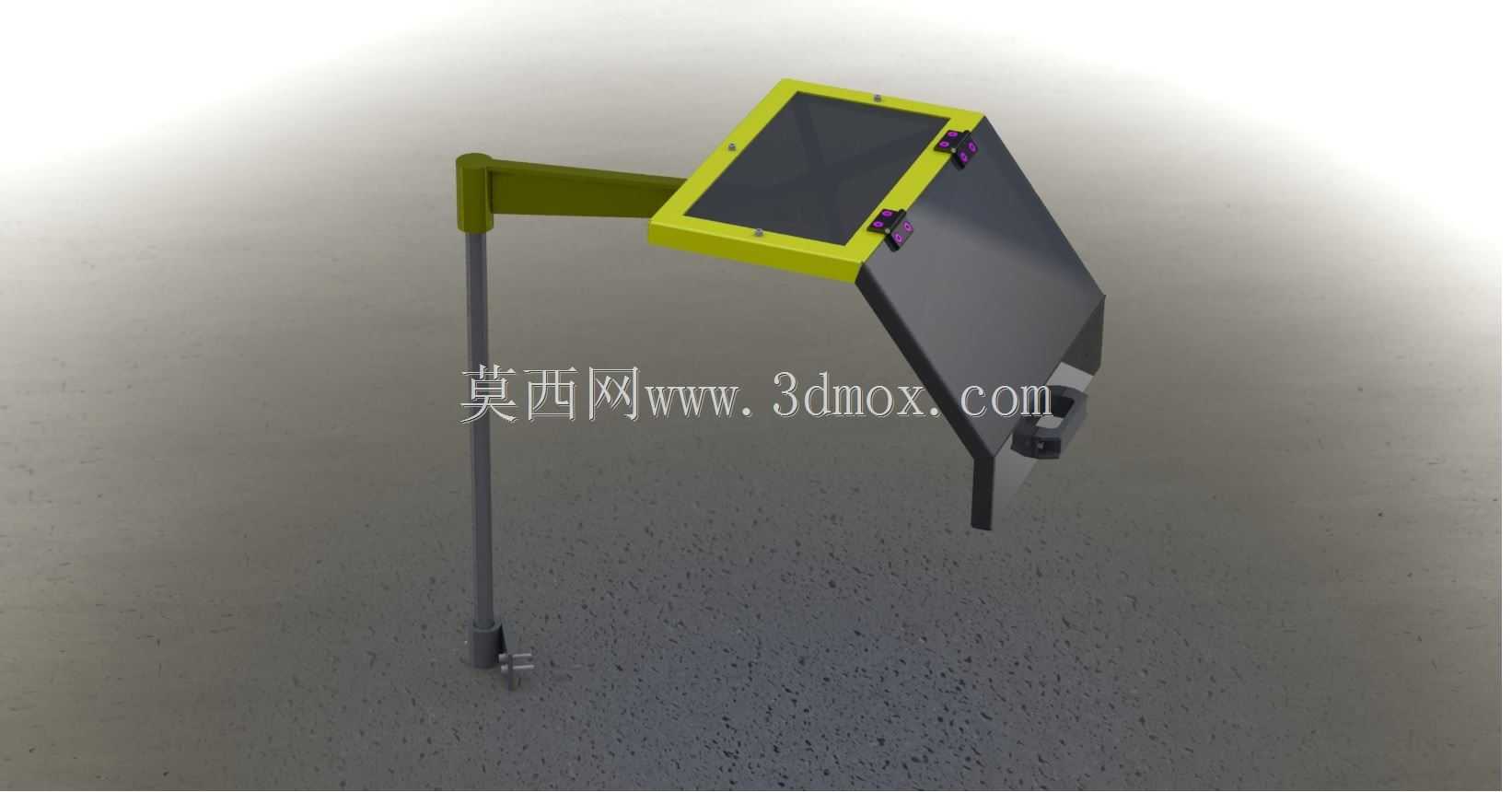

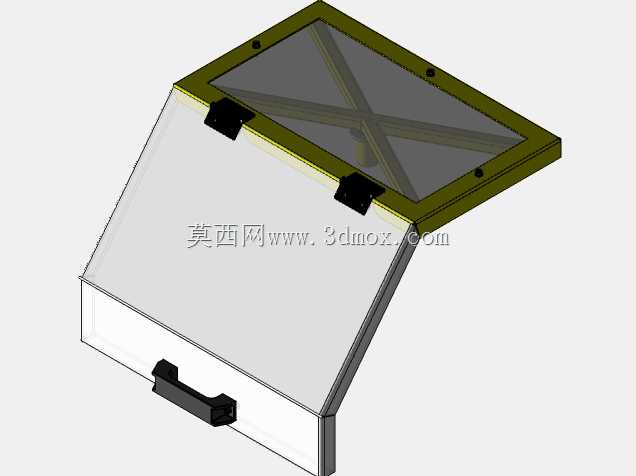

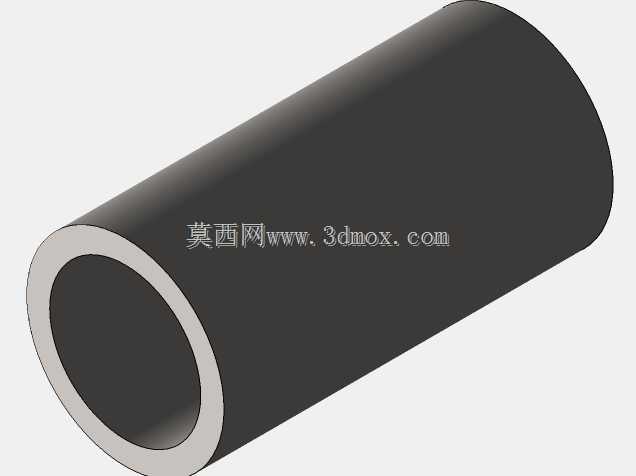

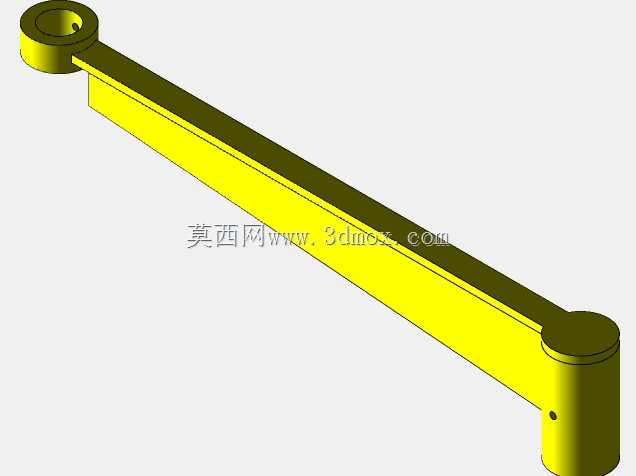

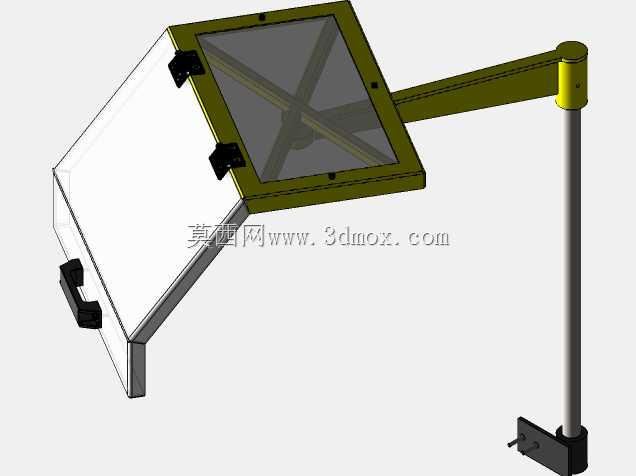

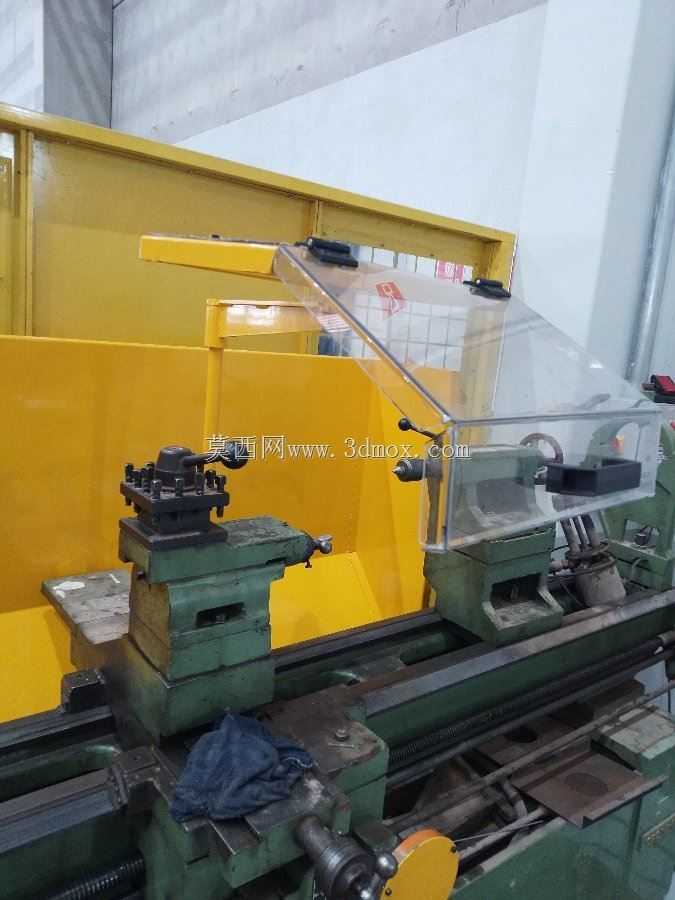

　　这款护罩结构针对普通卧式车床的加工防护需求设计，核心作用是在车削作业过程中阻挡高速飞溅的切屑、切削液溅射，避免操作人员被高温切屑烫伤、被切削液溅污，同时也能防止加工过程中工件意外崩落飞出伤及作业人员，适配常规CA系列普通车床的卡盘加工区域安装使用。从结构设计来看，整套护罩采用立式悬臂支撑布局，底部通过锁紧固定结构安装在车床床身靠近主轴箱的侧方安装位，垂直支撑杆采用高强度金属圆管制作，具备足够的结构刚性，避免机床运行过程中护罩出现晃动偏移；水平延伸的悬臂段可根据加工工件的尺寸大小调整伸出长度，适配不同直径、长度的轴类、盘类零件加工防护需求。护罩的主体防护面采用倾斜式布局，正对卡盘加工区域，上方设置带边框的透明观察窗，

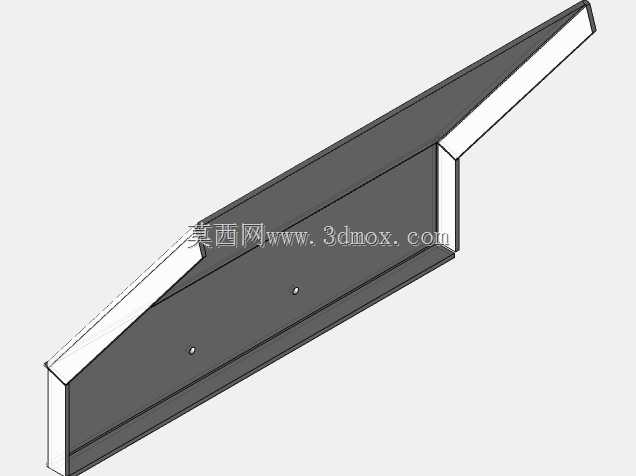

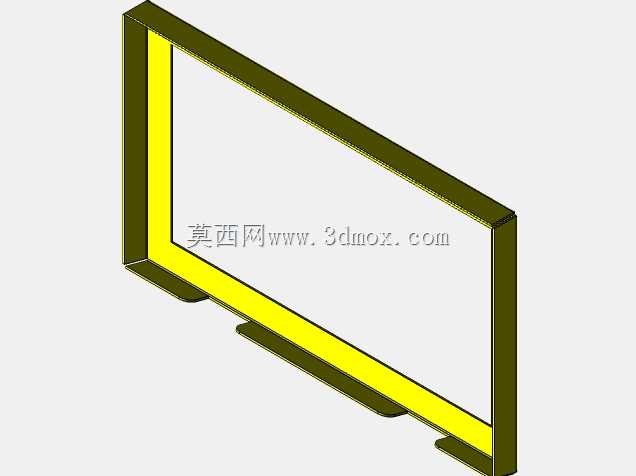

　　操作人员可透过观察窗清晰观察刀具切削状态、工件加工进度，无需频繁掀开护罩，兼顾防护性能与操作可视性；观察窗边框采用醒目的黄色工程材质制作，边缘做圆弧倒角处理，避免尖锐边角磕碰划伤，边框上设置快拆锁紧结构，可快速拆卸观察窗进行清洁或更换，长期使用后观察窗被切屑刮花可直接替换面板，无需更换整套护罩。主体防护挡板采用高强度冷轧钢板弯折成型，表面做耐磨防锈处理，可承受高速切屑的连续冲击不变形，挡板的倾斜角度经过反复验证，刚好可以将飞溅的切屑导向车床的排屑槽方向，避免切屑堆积在护罩内侧或飞溅到机床导轨面，减少切屑对导轨面的磨损。整套护罩的安装边界充分考虑普通车床的现有安装位，不需要对车床床身进行额外打孔改造，

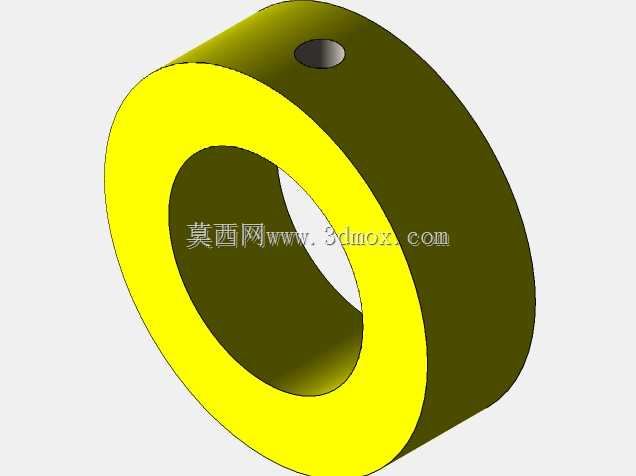

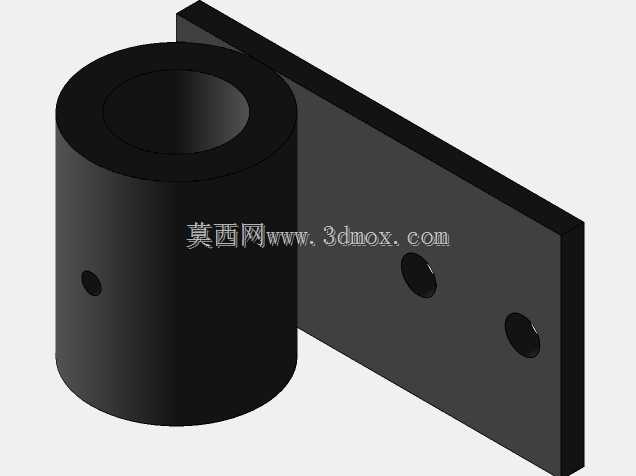

　　底部的锁紧夹块可适配不同厚度的床身侧边导轨安装面，安装拆卸便捷，可根据加工需求快速调整护罩的整体高度与水平位置，当需要进行大尺寸工件装夹、车床维护保养时，可将护罩绕垂直支撑杆旋转到侧方，不占用操作空间。设计过程中充分考虑车间实际使用场景，护罩所有活动连接部位都设置了防松结构，长期受机床振动影响也不会出现位置偏移，外露的紧固件全部采用内六角防松螺丝，避免勾挂操作人员的衣物、擦拭棉纱，整体结构无易损易耗件，日常仅需定期清洁观察窗、给悬臂转动部位加注少量润滑脂即可长期稳定使用，可覆盖常规车削作业四个不同方位的防护需求，有效降低车床加工作业的安全风险。
