机床传动用渐开线齿轮轴结构设计

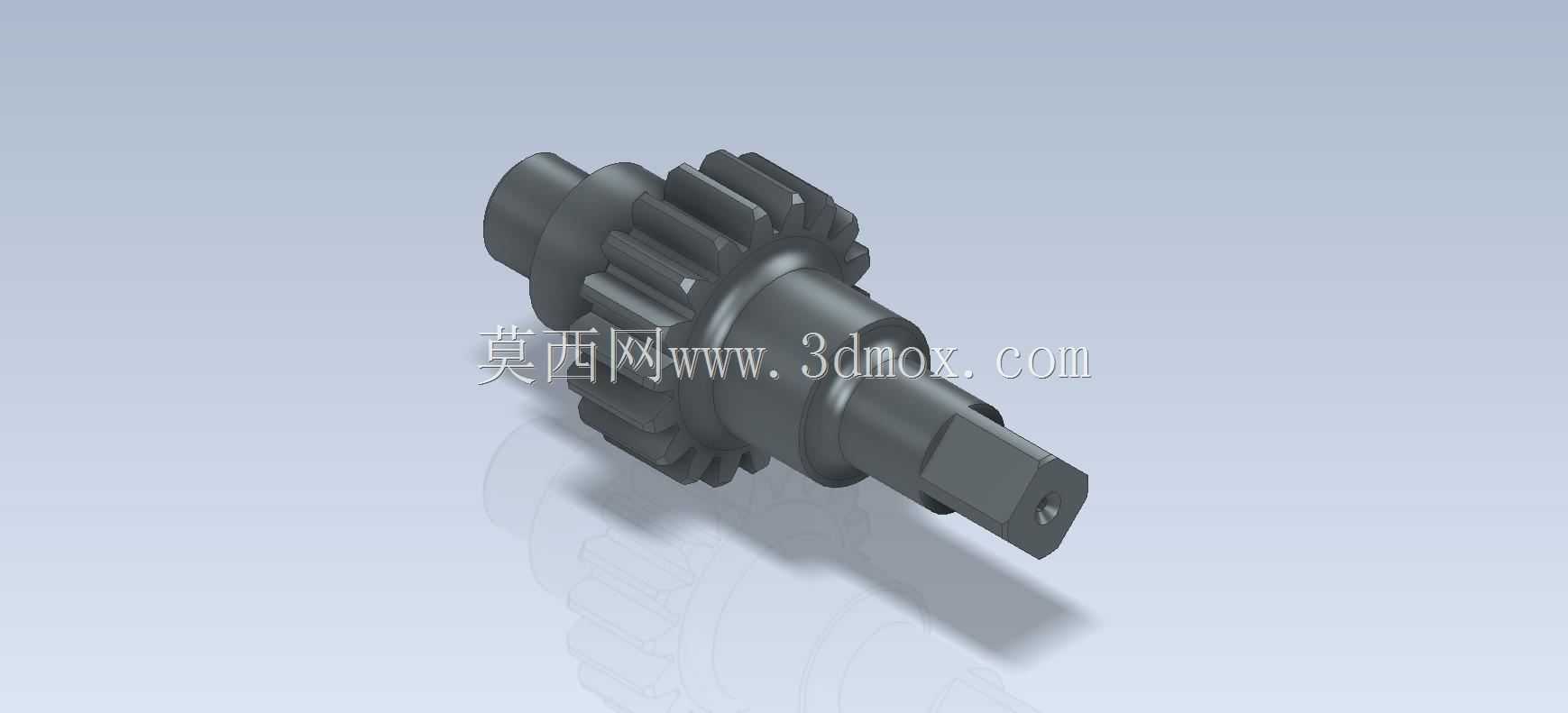

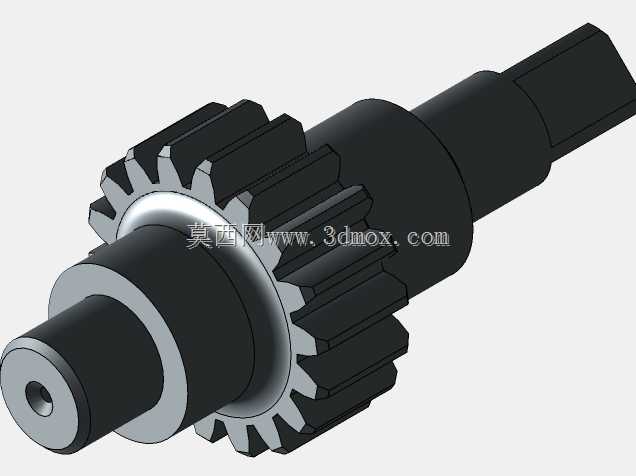

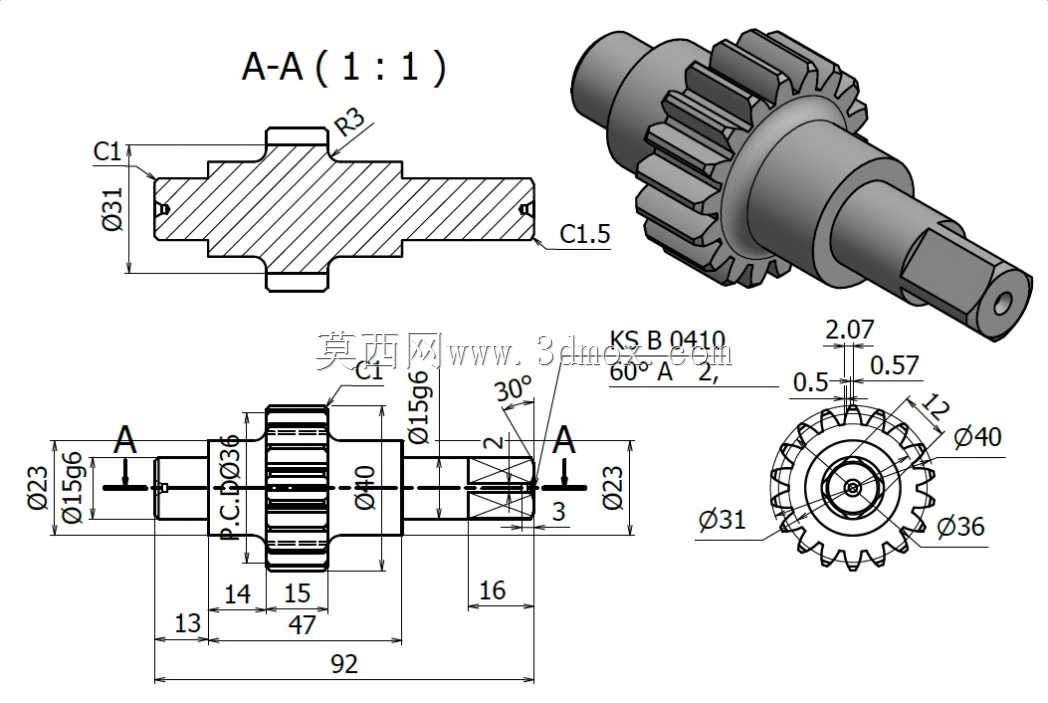

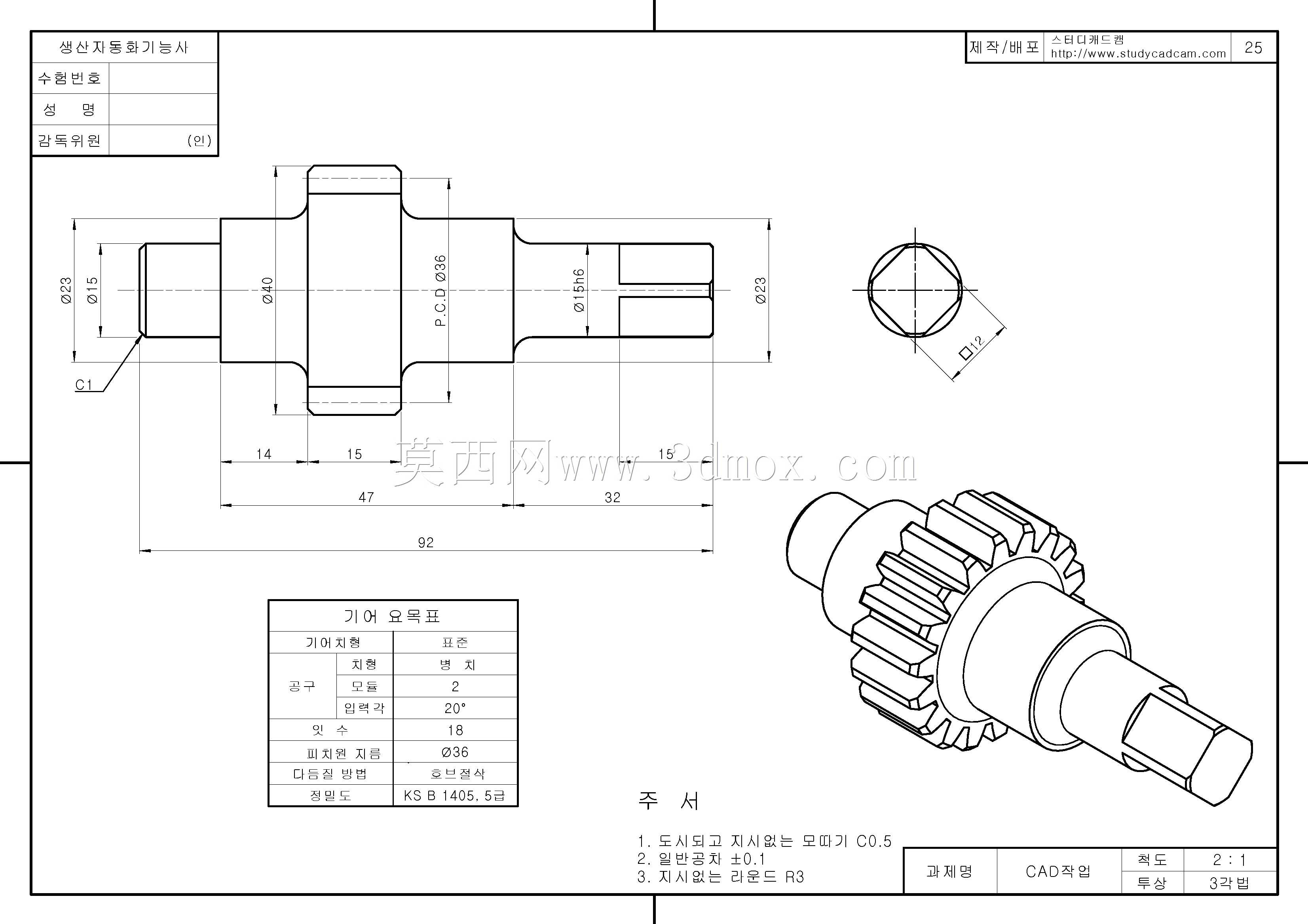

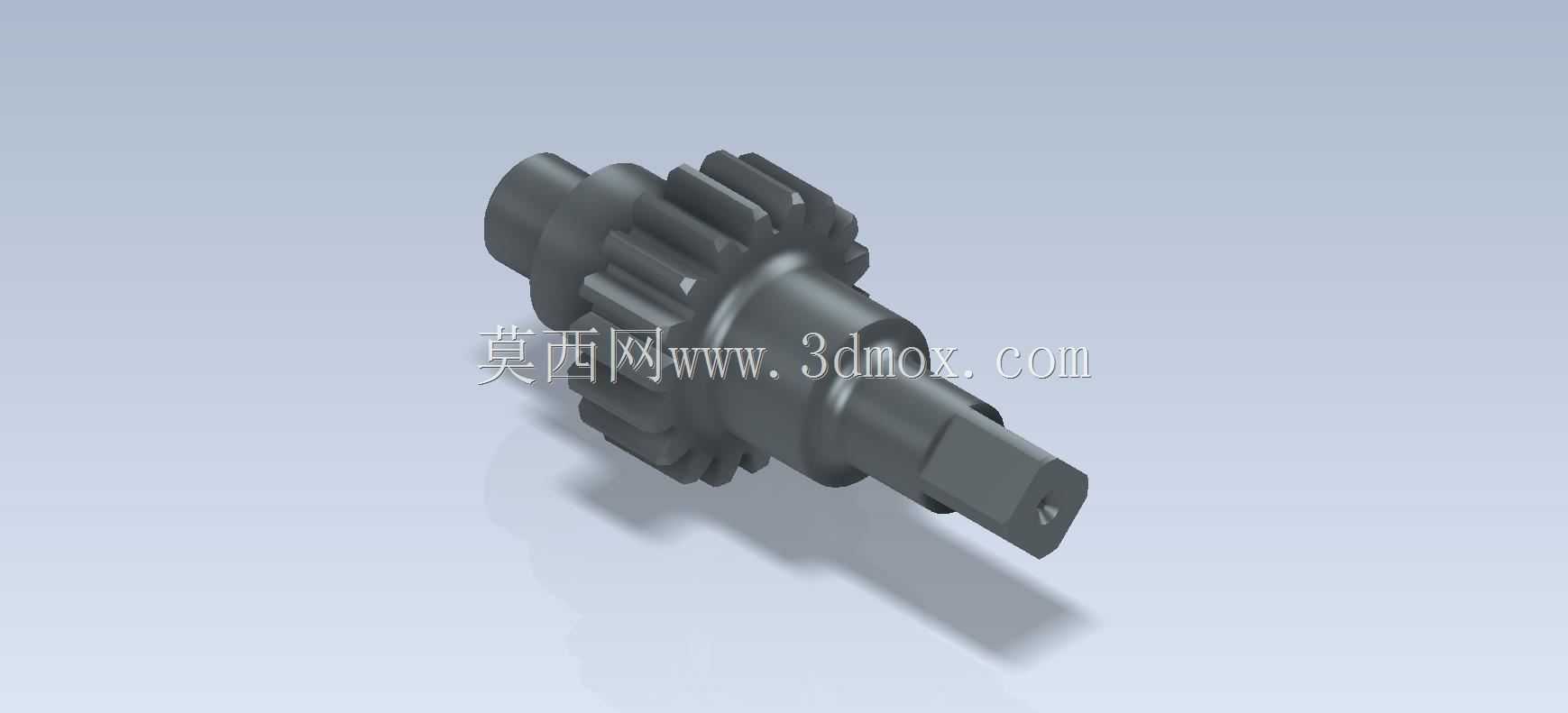

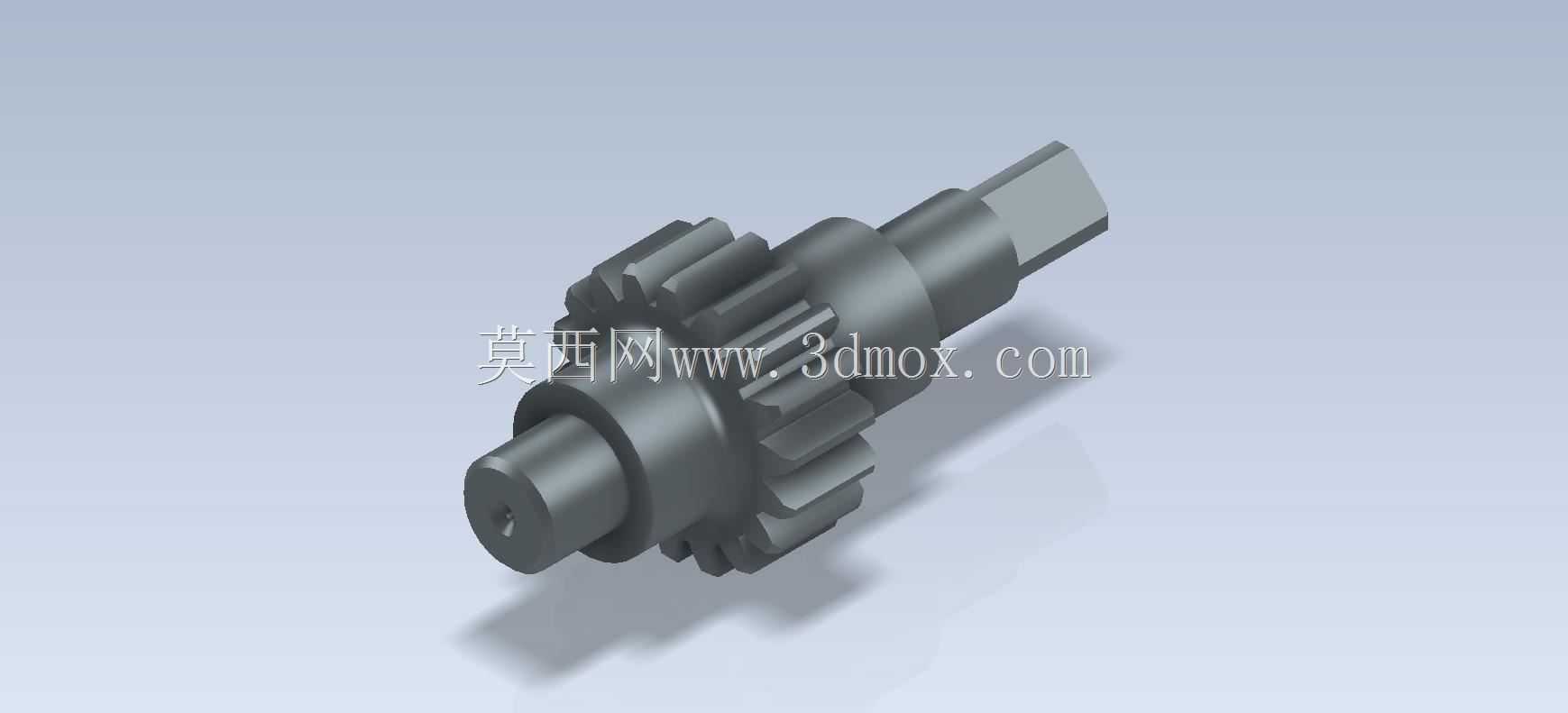

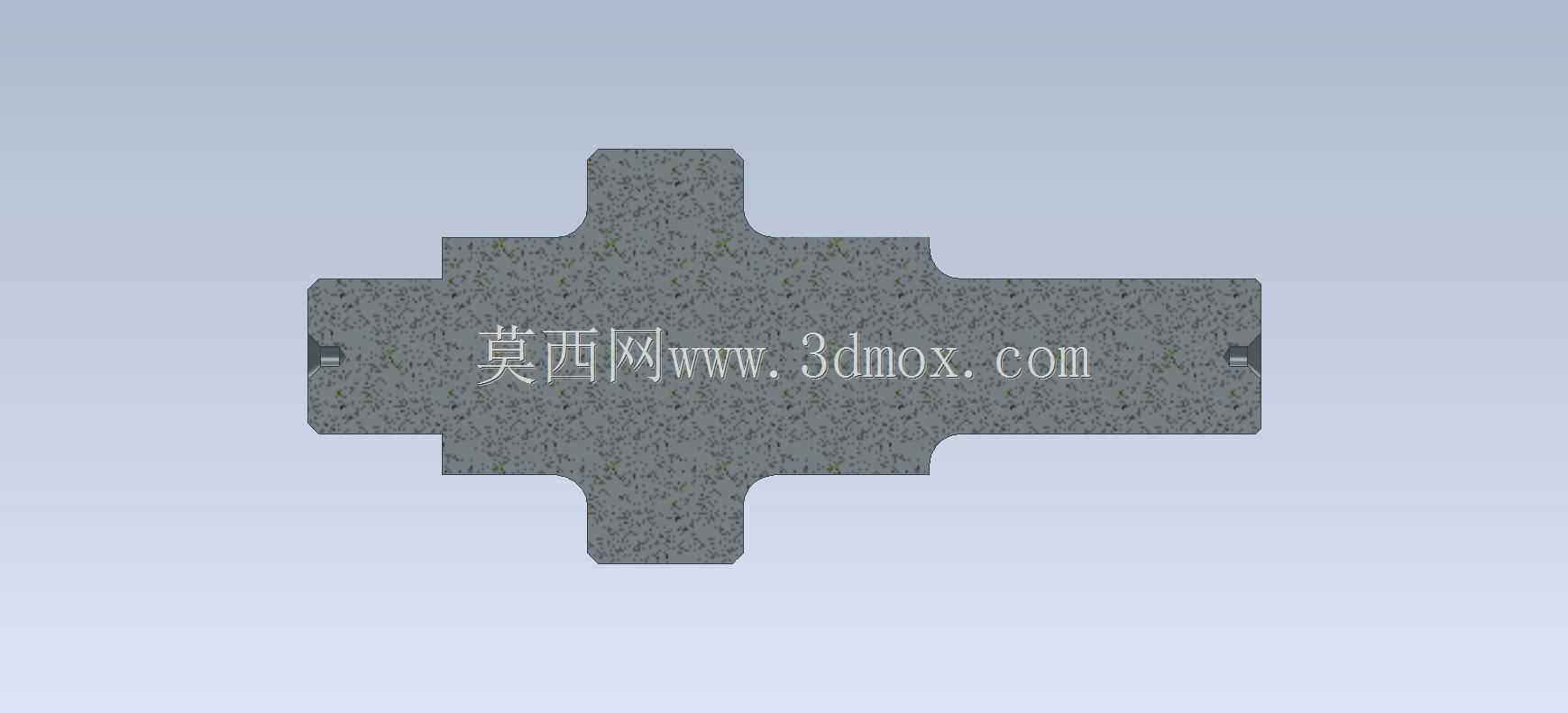

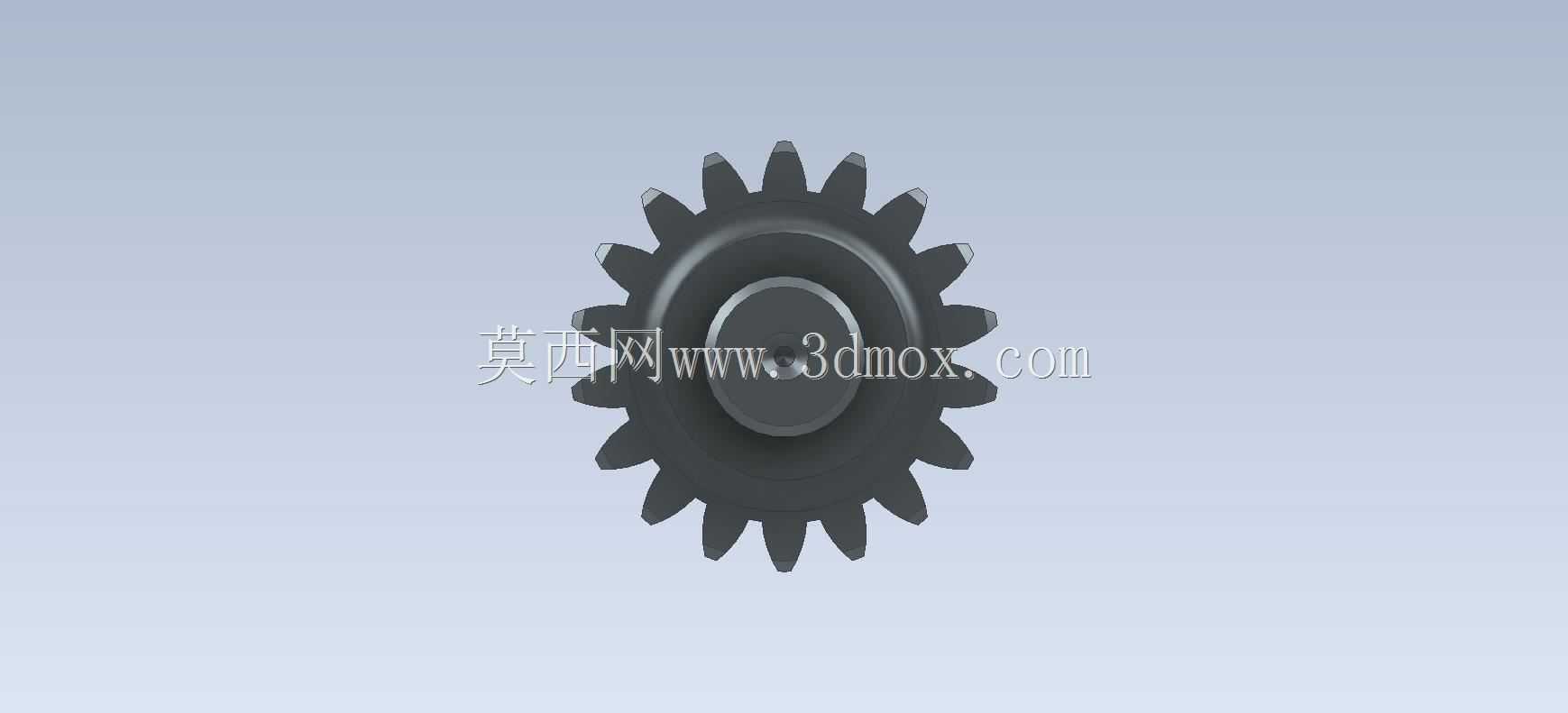

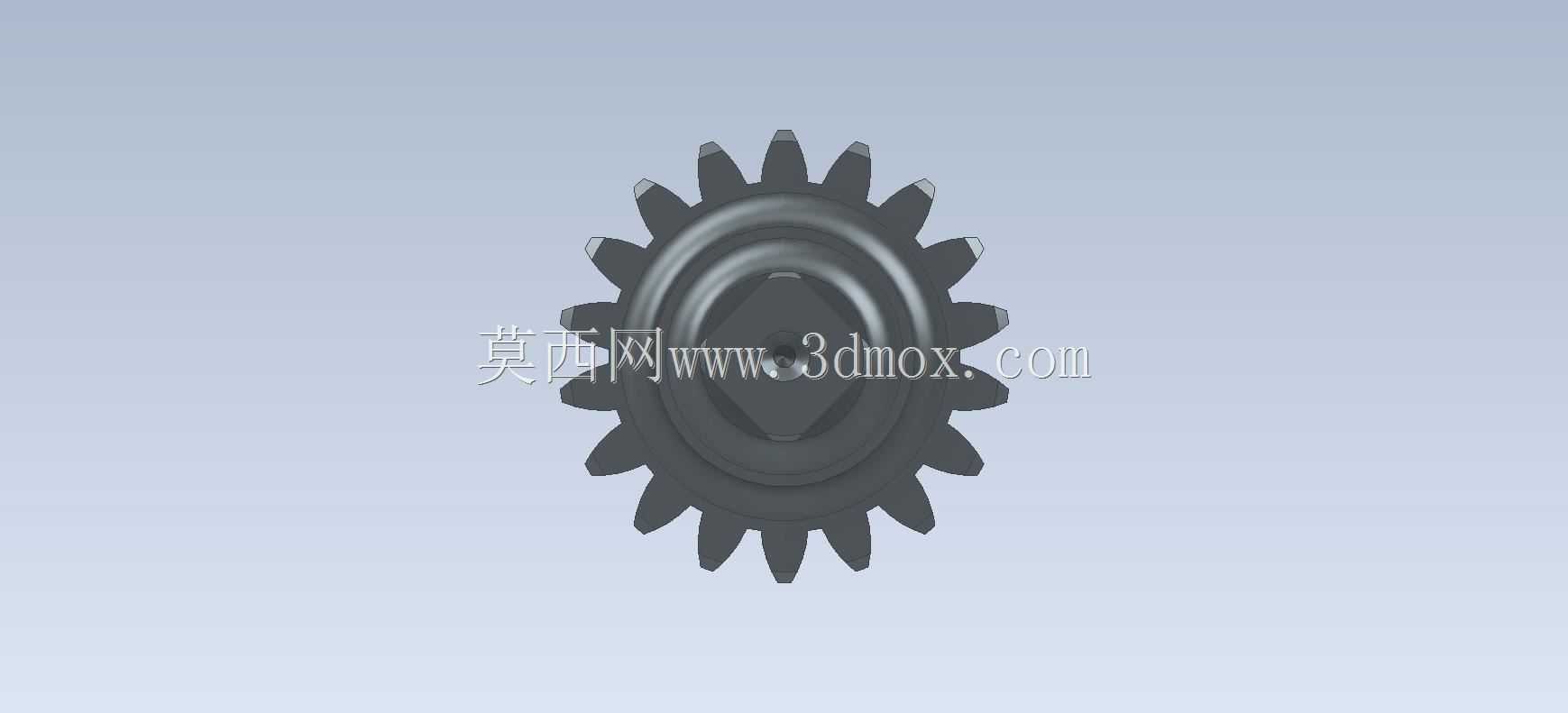

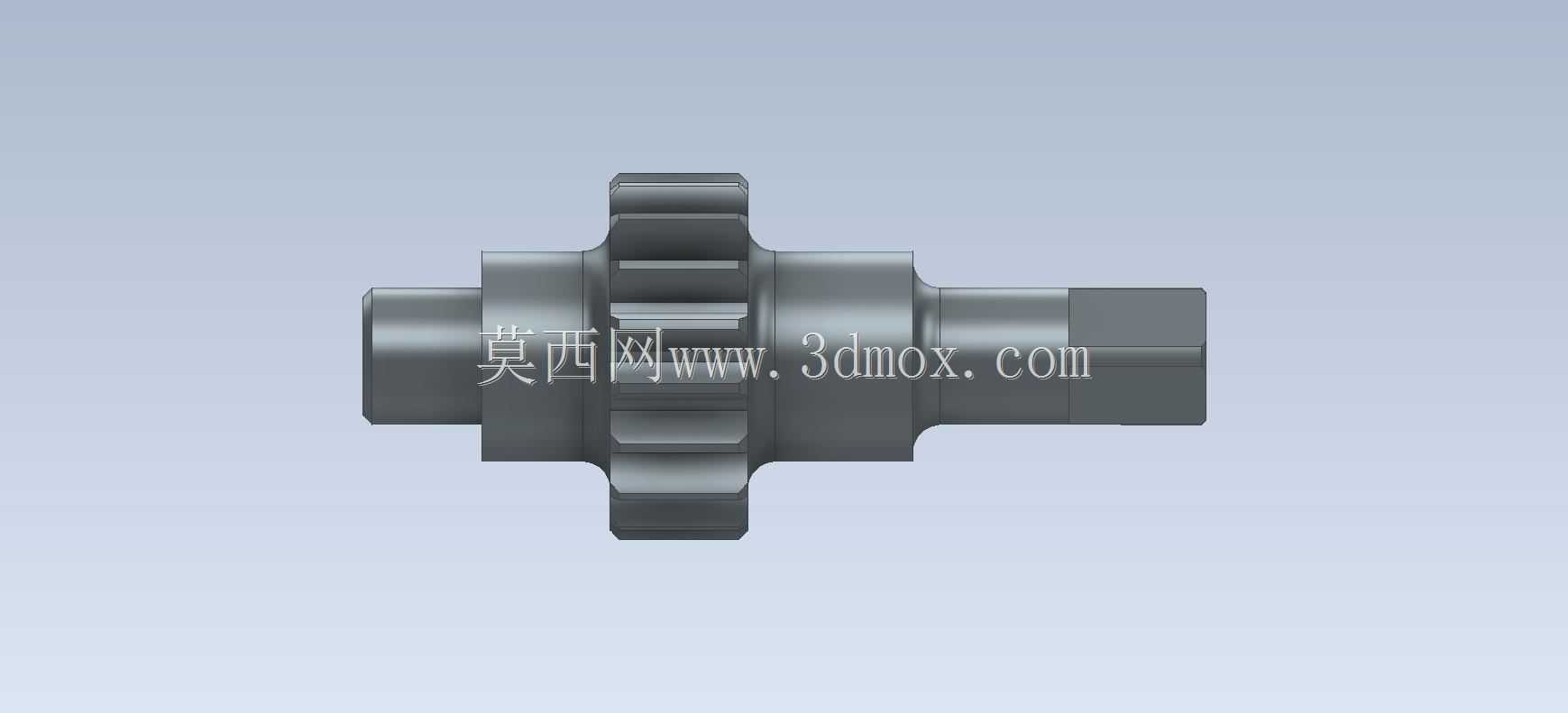

　　在普通车床的主轴箱、进给箱传动链中，齿轮轴是承担扭矩传递、转速切换的核心传动零件，这类集成齿轮与传动轴为一体的结构，多用于齿轮齿顶圆与轴径尺寸差值较小的传动场景，能省去齿轮与轴的键连接装配环节，提升传动系统的同轴度与整体刚性，避免键连接带来的应力集中与传动间隙问题。这款齿轮轴的设计首先围绕CA6140车床的传动链参数展开，齿轮段采用标准渐开线圆柱直齿形制，齿形参数匹配车床常规进给传动的模数、压力角要求，齿向无螺旋角，加工时可采用滚齿一次成型，无需额外的螺旋角导程调整，适配普通滚齿机的加工工艺，降低生产制造成本。轴段采用阶梯轴结构设计，从齿轮段向两端依次递减轴径，其中一端设计为四方头结构，用于装配手动调节手柄，可在设备调试、

　　手动进给操作时传递扭矩，另一端为光轴段，用于装配深沟球轴承，作为传动的回转支撑位，轴肩位置严格匹配轴承内圈的定位尺寸，保证轴承装配后无轴向窜动，同时预留有轴承挡圈的安装槽位，实现轴承的轴向固定。从安装边界来看，这款齿轮轴的总长、各轴段直径、齿轮段的齿宽均严格适配CA6140车床进给箱的内部安装空间，齿轮段的齿顶圆直径与箱体内壁的预留间隙控制在合理范围，避免回转过程中与箱体或相邻传动件发生干涉，两端支撑轴颈的同轴度公差控制在IT7级以内，保证高速回转时的动平衡性能，降低传动过程中的振动与噪声。在功能特性上，一体结构的齿轮轴相比分体装配的齿轮与轴，能承受更大的冲击载荷，在车床频繁正反转、进给量突变的工况下，不会出现键连接松动、

　　齿轮与轴相对滑移的故障，传动效率可保持在98%以上，长期运行的磨损量更小，维护周期更长。设计过程中还充分考虑了加工工艺性，所有轴段的过渡位置均设计有退刀槽与圆角，避免热处理时的应力集中，同时方便磨削加工时的砂轮退刀，四方头的尺寸符合标准手动扳手的配合公差，无需定制专用工装即可完成装配与拆卸操作，齿轮段的齿面预留有磨削余量，高频淬火后可通过齿面磨削提升精度与表面硬度，延长零件的使用寿命。这类齿轮轴除了应用在普通车床的传动系统中，也可适配其他需要紧凑传动结构的通用机械设备，在传动空间受限、传动扭矩要求较高的场景下，相比分体传动结构具备更突出的结构优势。
