SZGH数控系统控制器及继电器模块结构

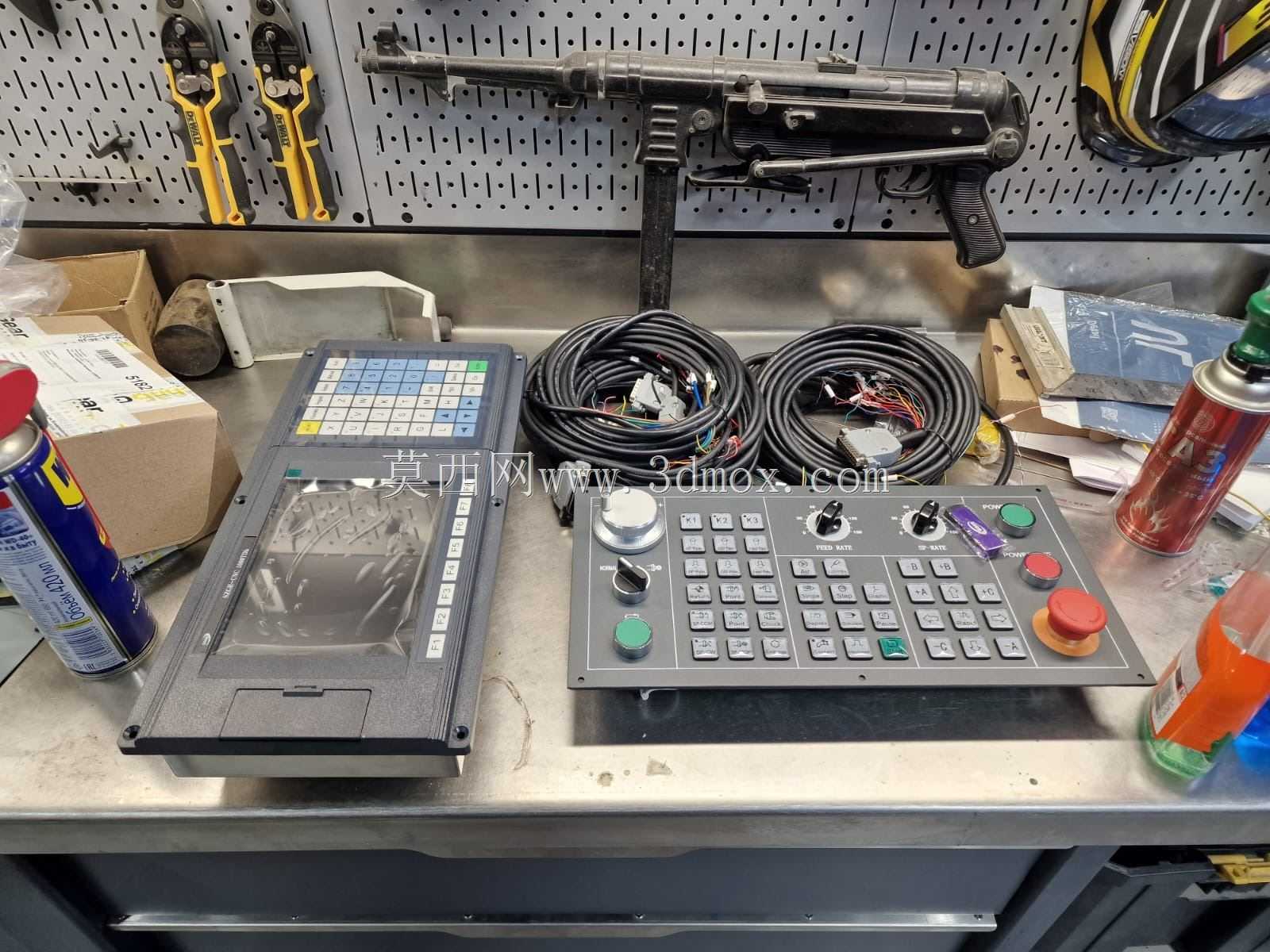

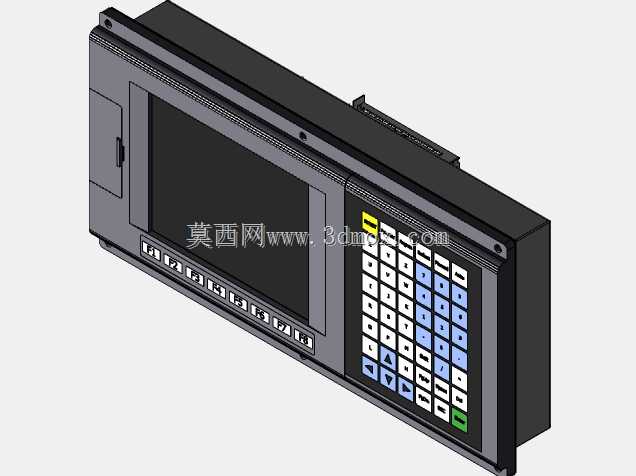

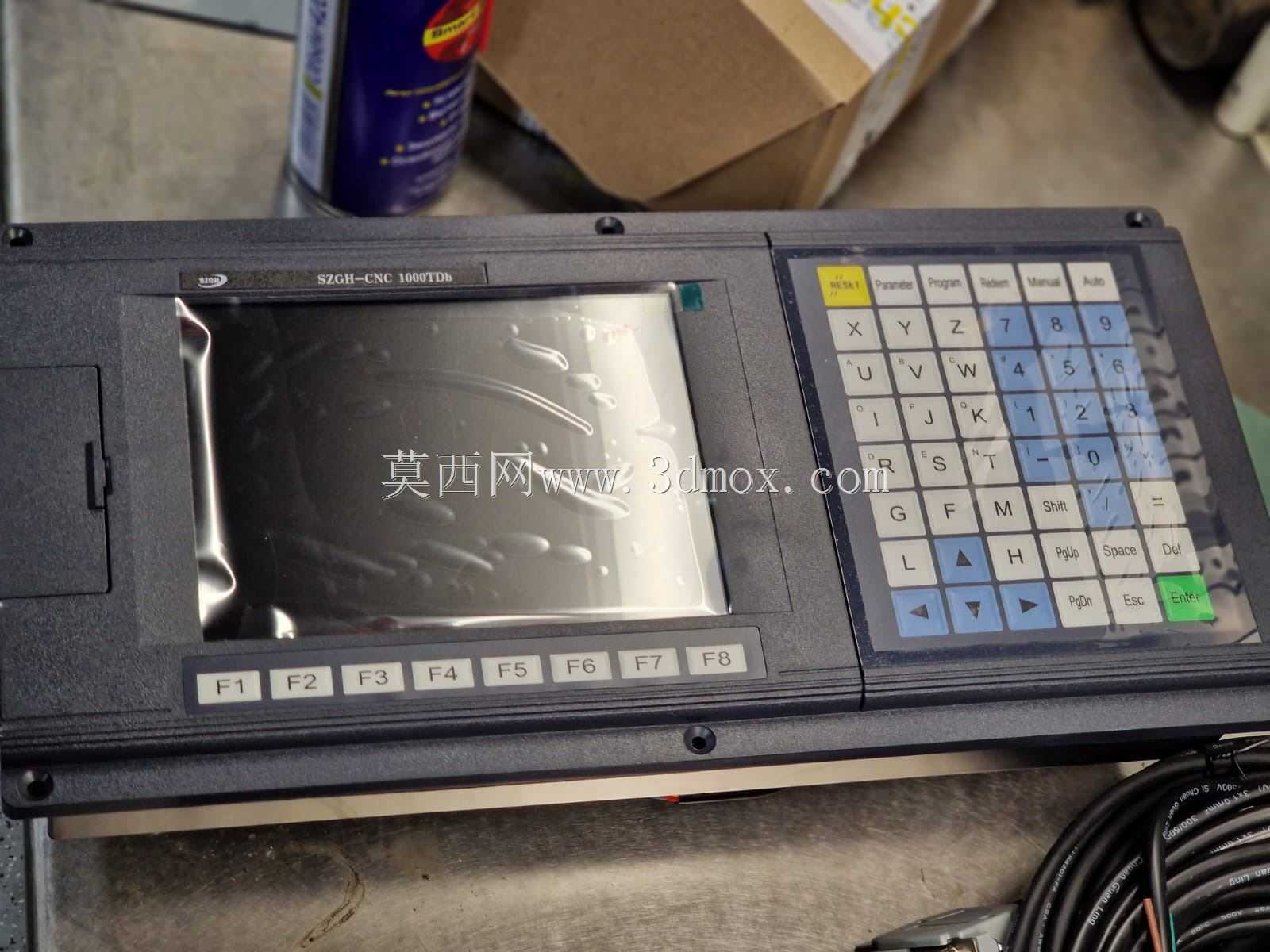

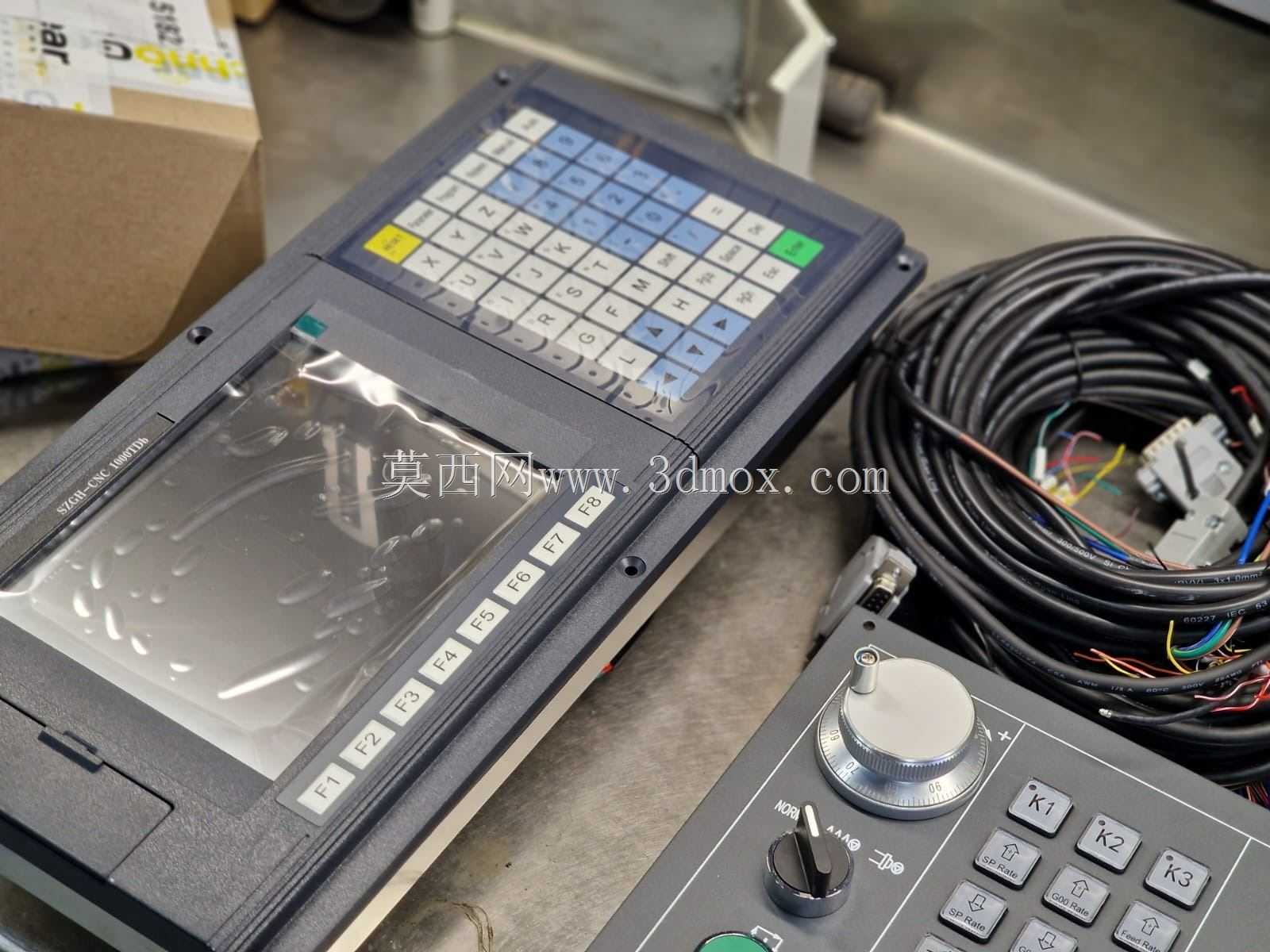

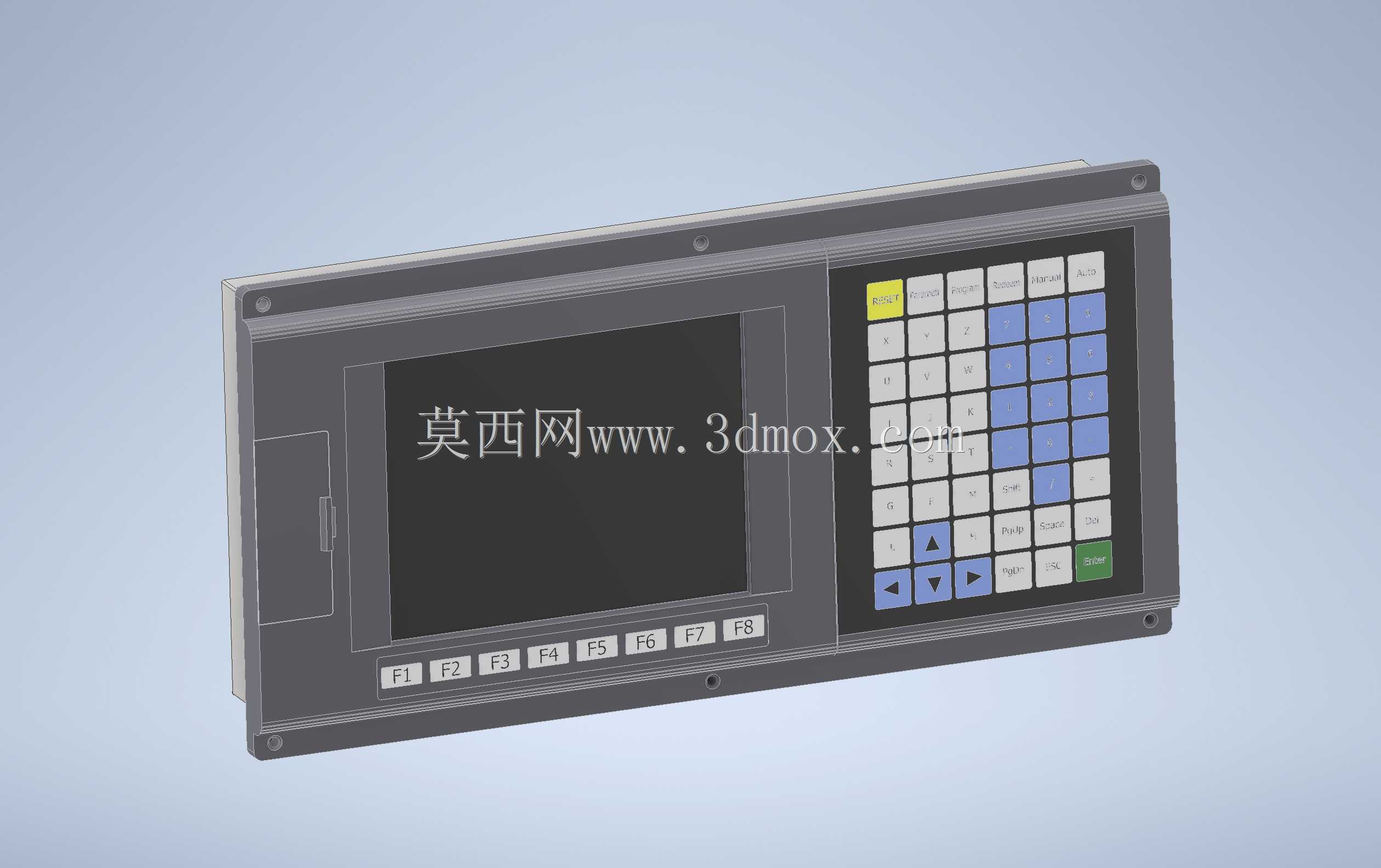

　　在普通车床数控化改造、小型专用数控专机的电控系统搭建场景里，这类壁挂式数控控制器是核心的人机交互与运动控制载体，配套的继电器模块承担着主轴启停、冷却泵切换、刀架转位信号中转、外部IO逻辑互锁的执行层功能，整套单元的建模精度直接决定了电控柜开孔、面板安装、走线排布的落地可行性。从结构设计逻辑来看，控制器本体采用嵌入式安装的钣金壳体思路，正面操作区域做了明确的功能分区：左侧为液晶显示区域，预留了屏幕安装的沉台边界，屏幕旁侧设置了隐藏式USB接口盖板，方便现场调试时插拔程序存储介质，不会破坏正面的防护整体性；下方排布8个软功能按键，对应屏幕下方的菜单层级，按键做了凸起的防滑纹理，适配车间操作人员戴劳保手套操作的触感需求。

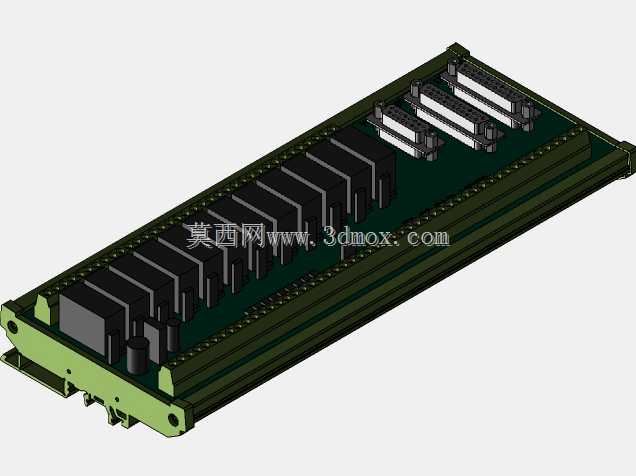

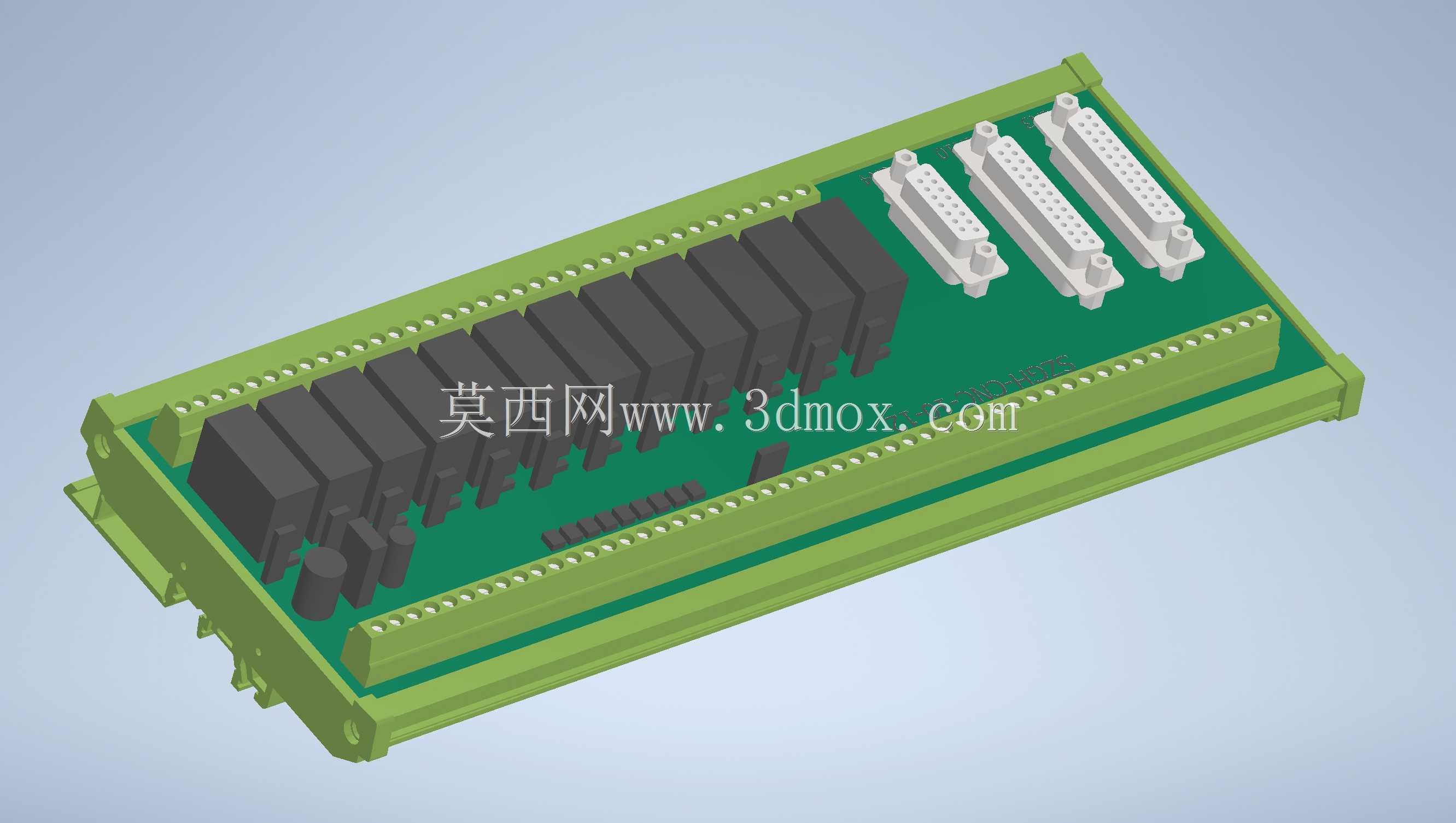

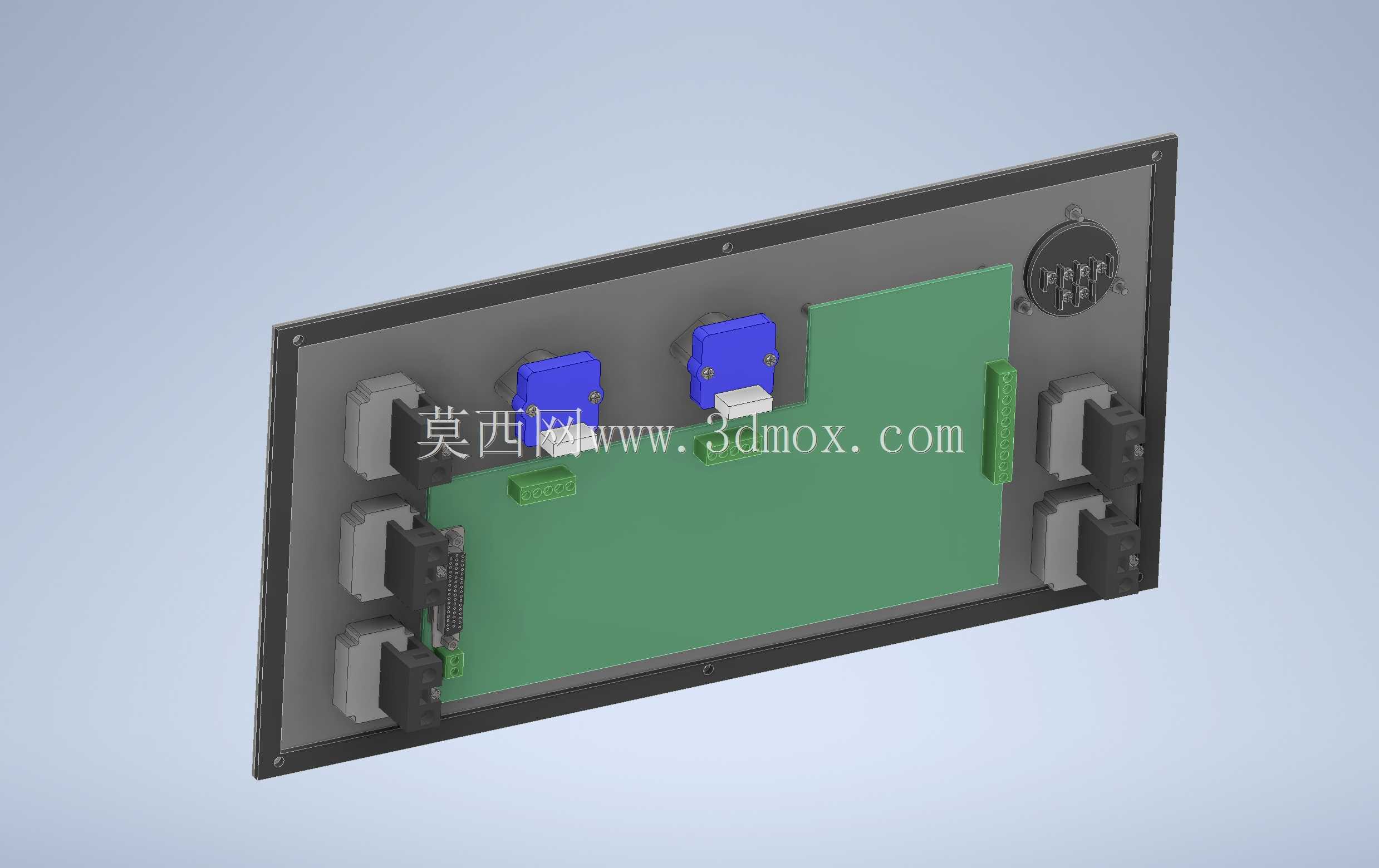

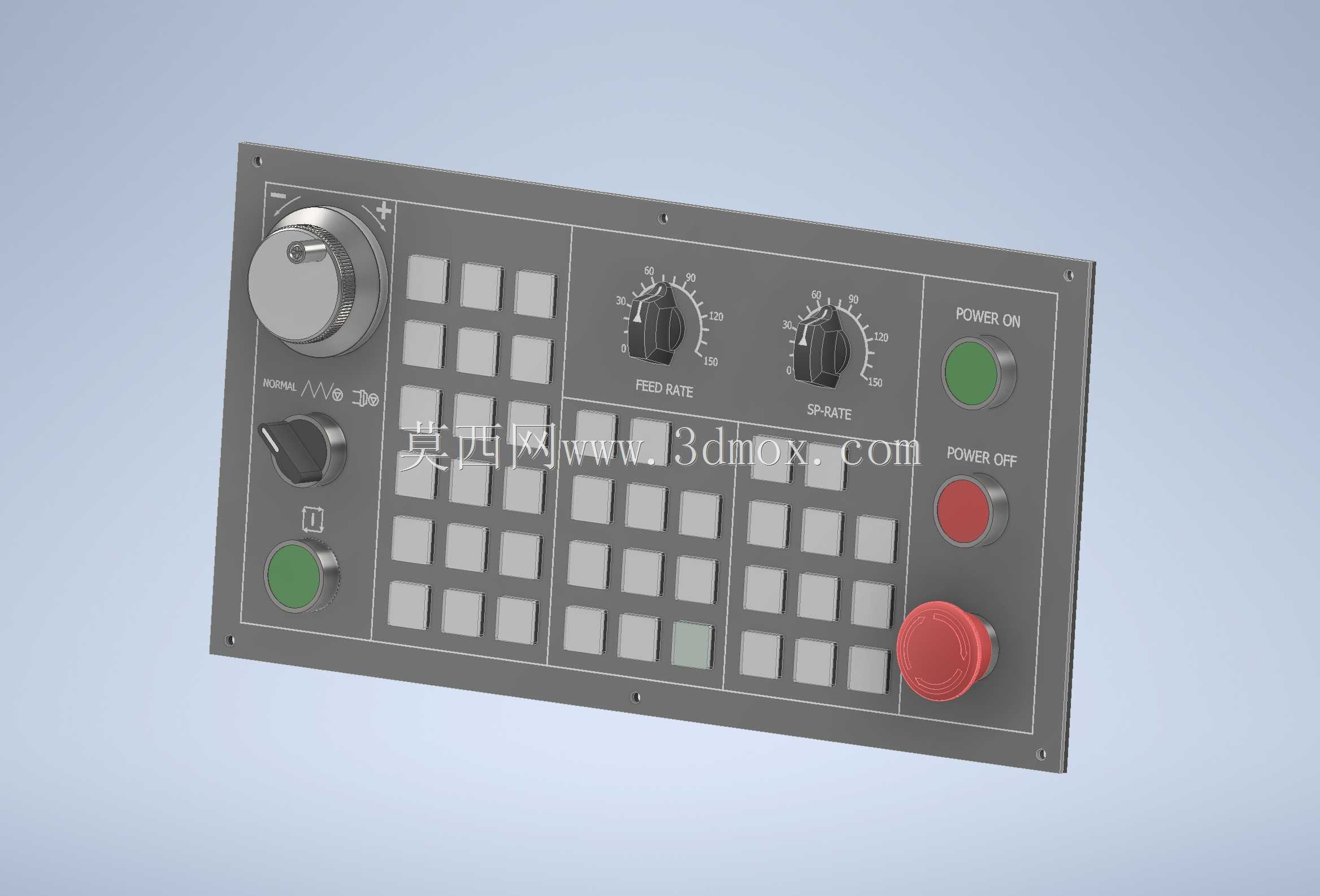

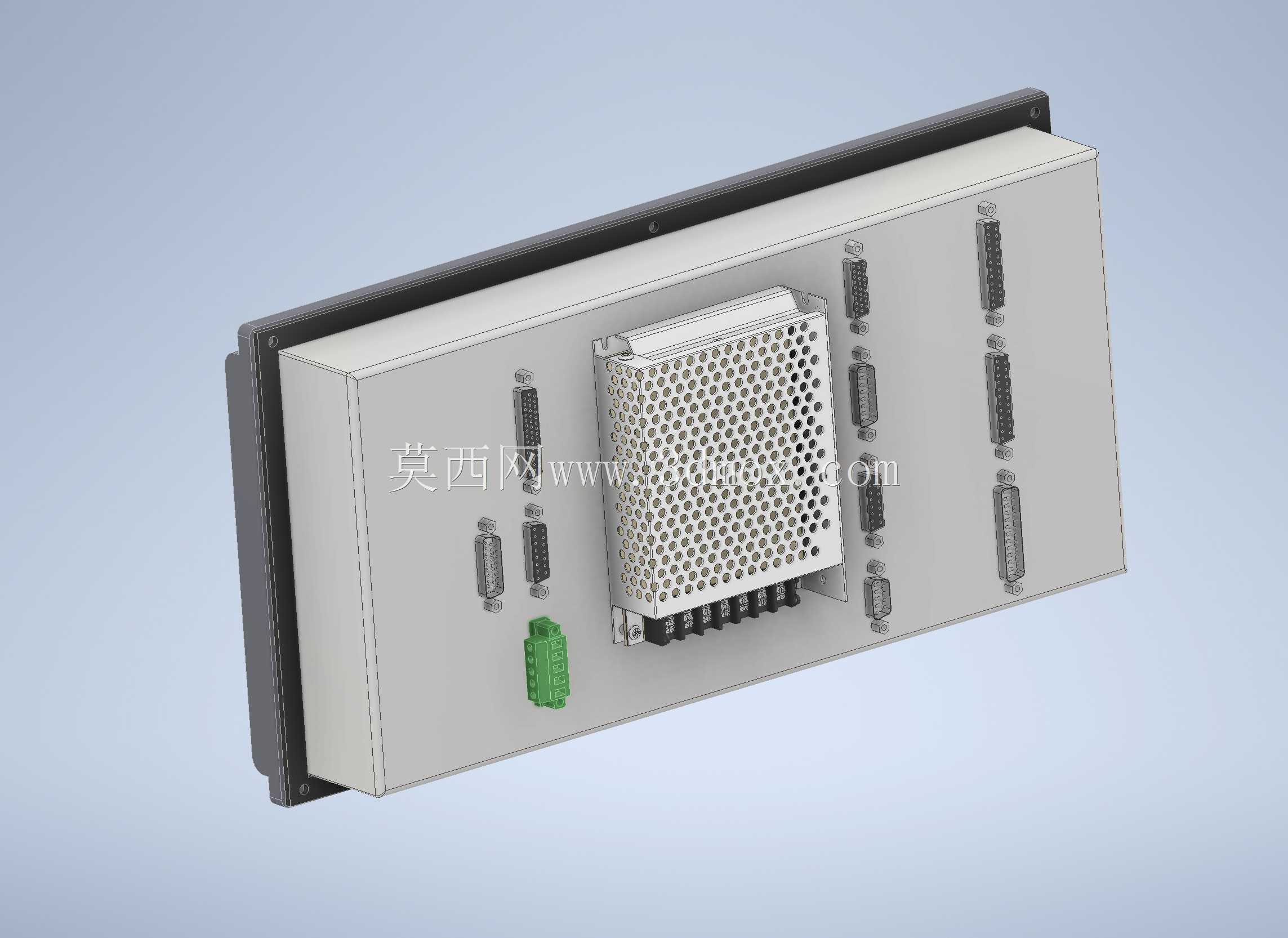

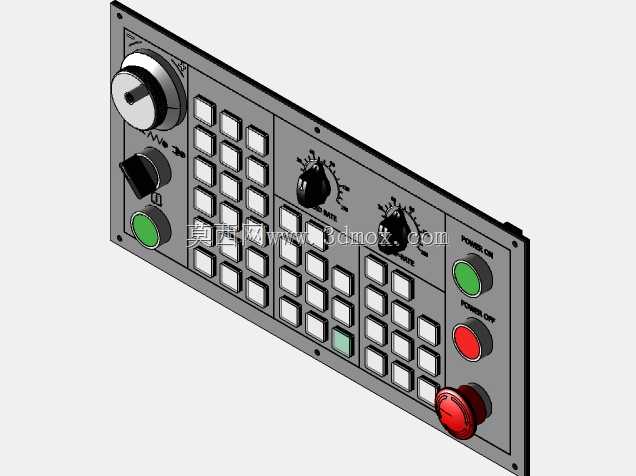

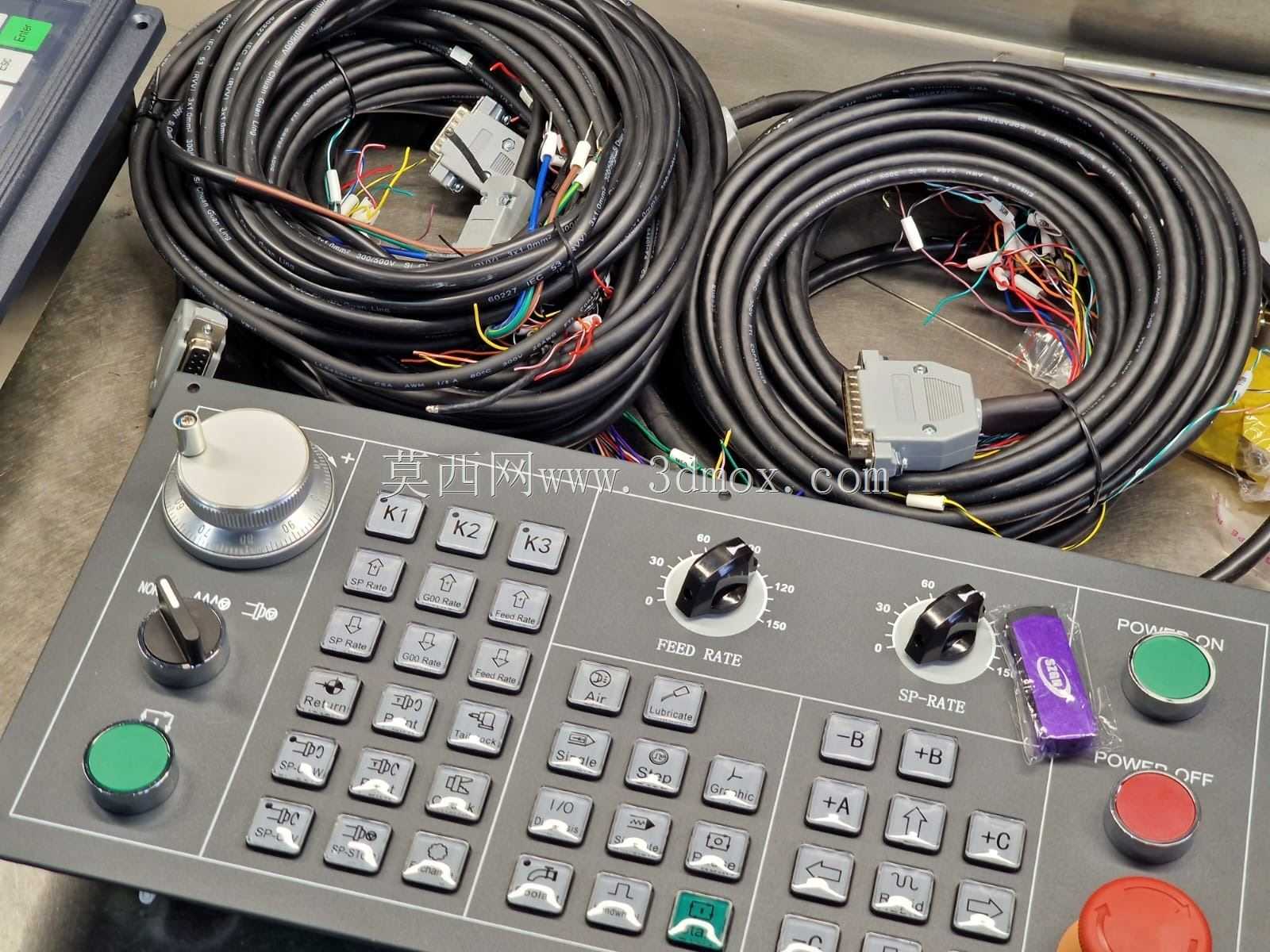

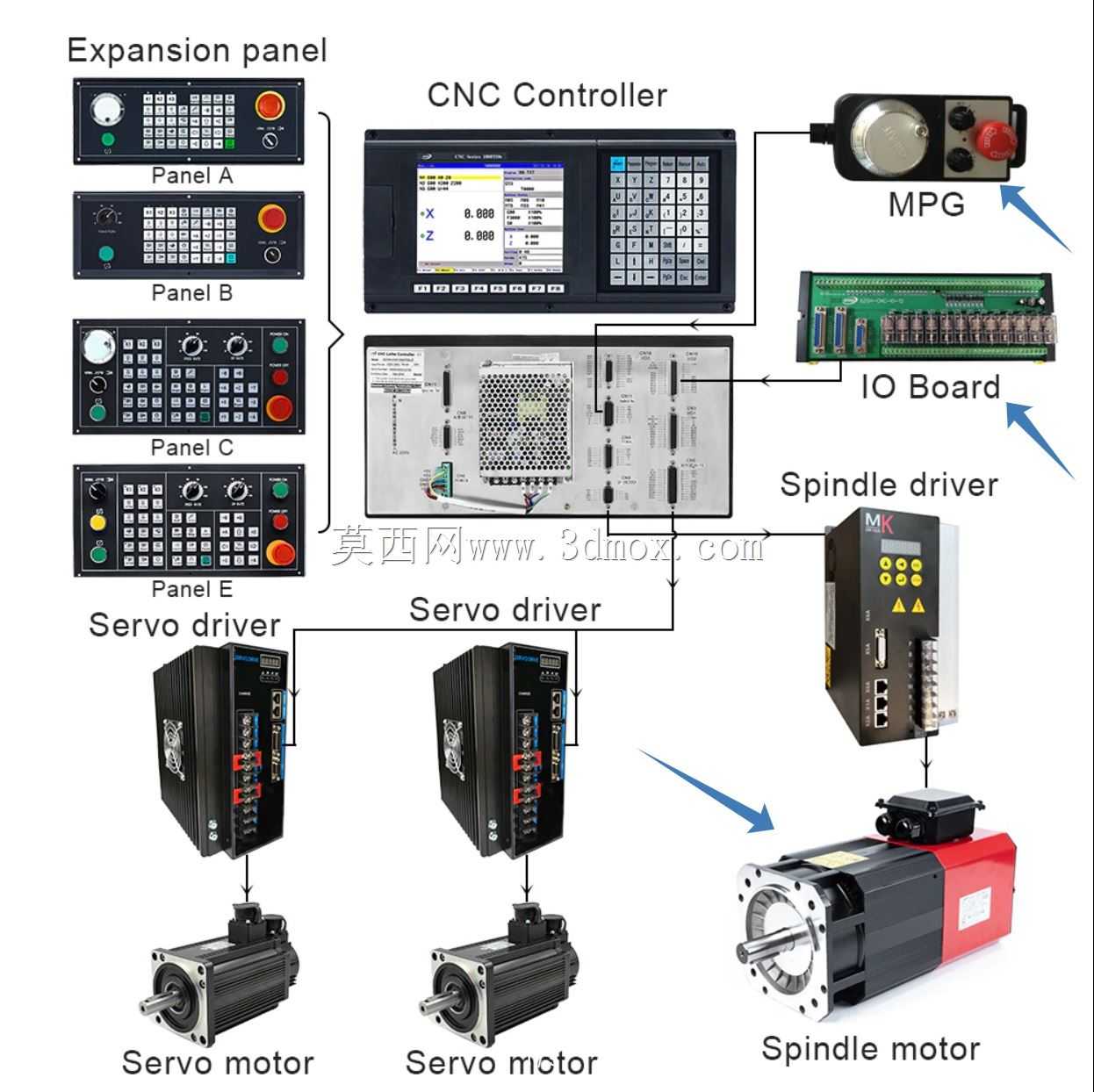

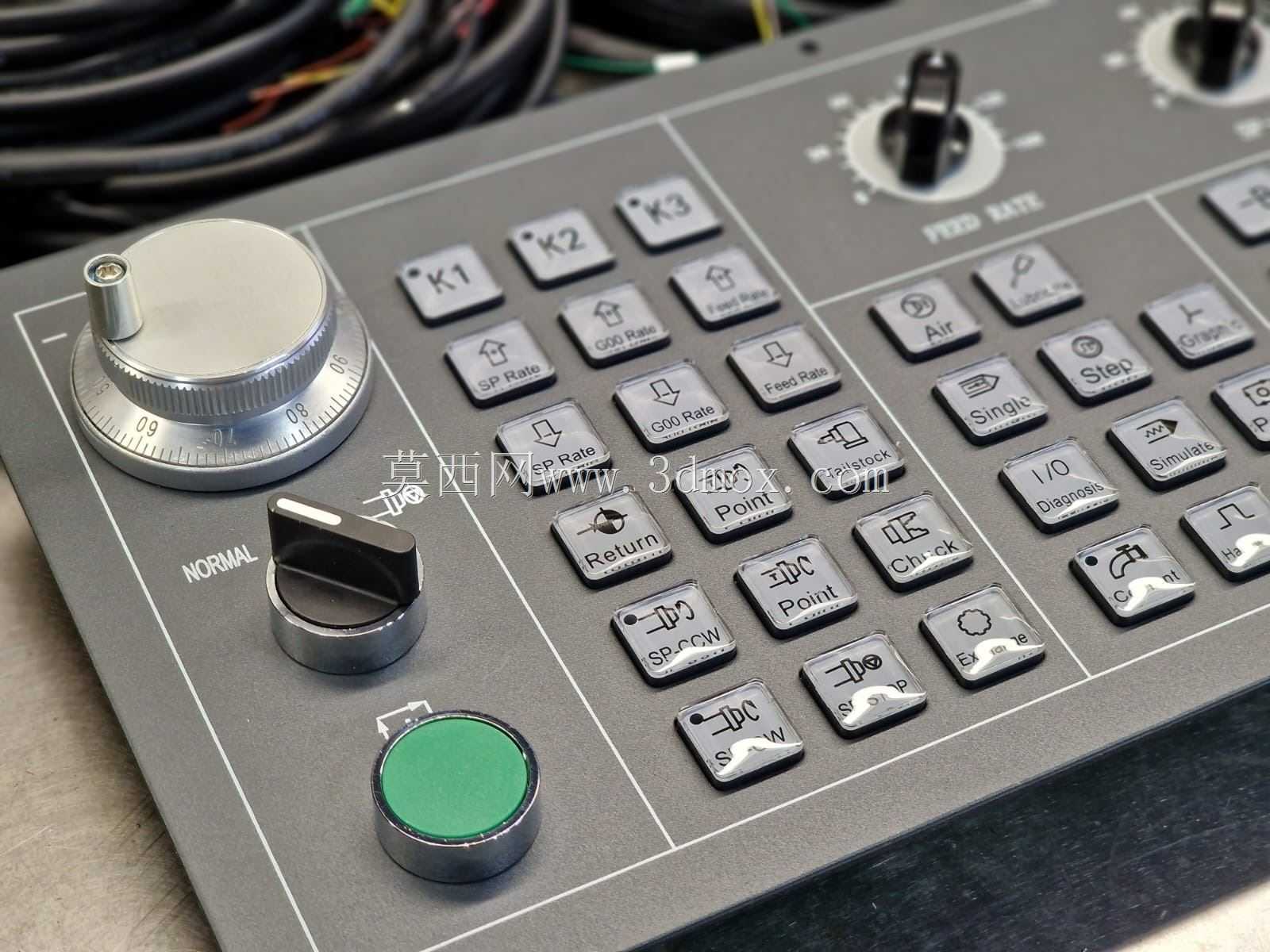

　　右侧的按键矩阵做了色彩区分：黄色为复位急停类功能按键，蓝色为轴移动方向、倍率调节类操作按键，绿色为循环启动确认按键，不同色彩的按键分区能降低操作人员的误触概率，按键的排布间距严格按照人机工程学要求设置，单键的按压行程、键帽尺寸都匹配工业操作的实际使用习惯。壳体的安装边界做了统一的翻边处理，嵌入式安装时可直接卡在电控柜的开孔面板上，四周预留的固定螺丝孔位做了沉头设计，安装后螺丝不会突出面板表面，兼顾防护性能与外观整洁度。配套的继电器模块在建模时同步考虑了安装配合关系，模块的接线端子排布方向、固定孔位间距都和控制器的IO输出端口做了走线适配，安装时可就近固定在控制器后侧的电控柜安装板上，缩短控制信号的走线长度，

　　降低强电干扰对数控系统信号传输的影响。整套模型的外形尺寸严格按照实物的安装公差做了还原，面板的突出高度、后侧接线空间的预留尺寸都做了准确建模，结构设计人员在做电控柜布局时，可直接调用该模型完成干涉检查，不需要反复测量实物尺寸调整开孔位置，能大幅缩短专机电控部分的设计周期。操作面板的按键标识、接口位置都和实际量产产品保持一致，做虚拟调试时可直接模拟面板操作的逻辑流程，验证数控程序的交互逻辑是否通顺，提前排查操作流程里的逻辑漏洞。
