四点位飞行控制器减震安装支座结构

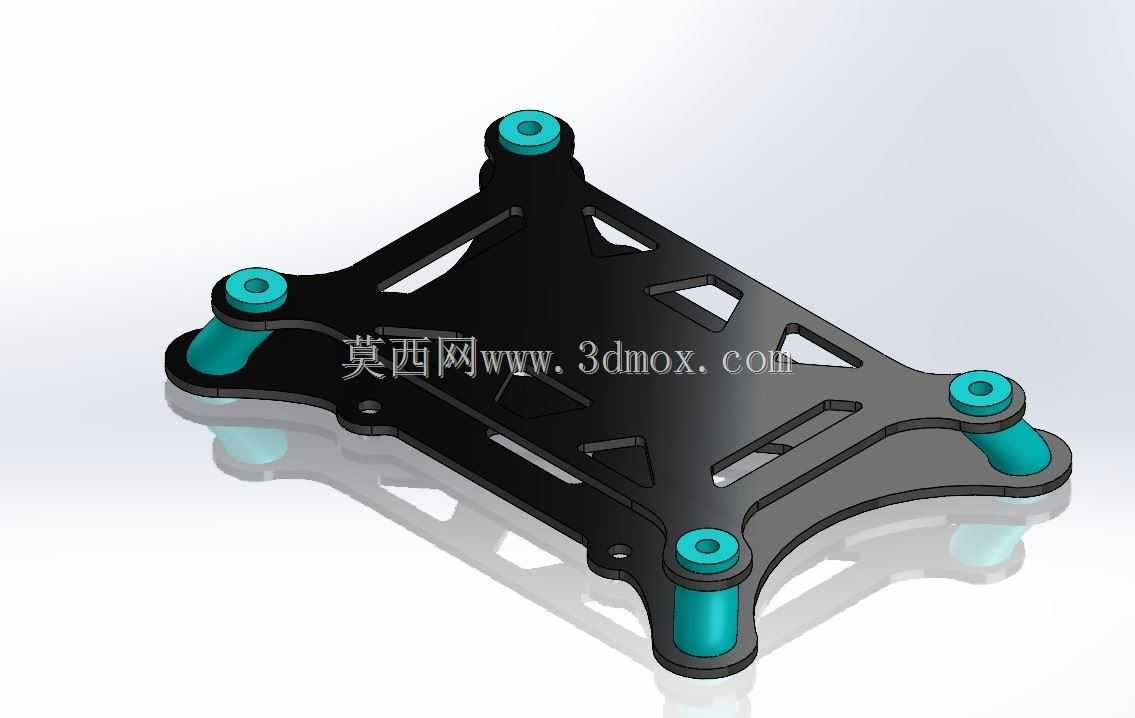

　　这类四点位减震支座主要面向小型旋翼类无人飞行器的飞控系统安装场景，核心作用是隔绝机身传递的高频振动，避免飞控内部的陀螺仪、加速度计等敏感器件受振动干扰出现姿态解算偏差，保障飞行过程中的姿态控制精度。从结构设计来看，支座整体采用一体化平板式承载基体，四个角位对称布置减震柱安装位，这种四点对称布局的设计思路，首先是保证飞控安装后的重心与支座形心重合，避免偏载带来的附加力矩影响隔振效率，同时对称结构也能让各个方向的振动传递路径保持一致，不会出现某一轴向隔振性能不足的问题。基体上开设的多组镂空槽，一方面是在保证结构刚性的前提下尽可能降低支座自身重量，适配飞行器对机载部件的轻量化要求，另一方面这些镂空结构也能调整基体的固有频率，

　　避开旋翼转动的常见振动频率区间，防止出现共振问题。四个减震柱采用软硬结合的结构设计，柱身的弹性段负责吸收振动能量，上下两端的硬质轴套分别对接飞控安装孔与机身安装面，安装时不需要额外的转接件，直接通过标准紧固件即可完成固定，安装边界上，支座的整体外轮廓适配主流的开源飞控及商用小型飞控的安装孔距，四个安装柱的中心距公差控制在±0.1mm范围内，保证飞控安装后不会出现装配应力。实际应用中，这类支座可以过滤掉旋翼旋转带来的80Hz-200Hz区间的主要振动分量，同时对机身机动过程中产生的冲击载荷也有一定的缓冲作用，避免飞控器件受瞬时冲击损坏。设计过程中需要重点考量减震柱的刚度匹配，刚度过高会导致隔振效果不足，

　　刚度过低则会让飞控在机动过程中出现过大的相对位移，影响姿态感知的准确性，同时基体的平面度也需要控制在合理范围内，避免安装后飞控电路板出现翘曲变形，影响板载元器件的焊接可靠性。支座的安装面预留了足够的走线空间，飞控的连接线可以从基体的镂空槽中穿过，不会与减震柱产生干涉，整体结构没有冗余的突出部件，不会占用过多的机身内部安装空间，适配紧凑布局的小型飞行器内部舱段设计。
