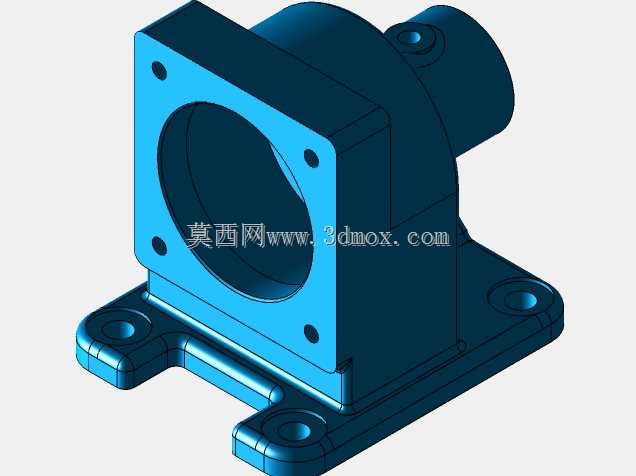

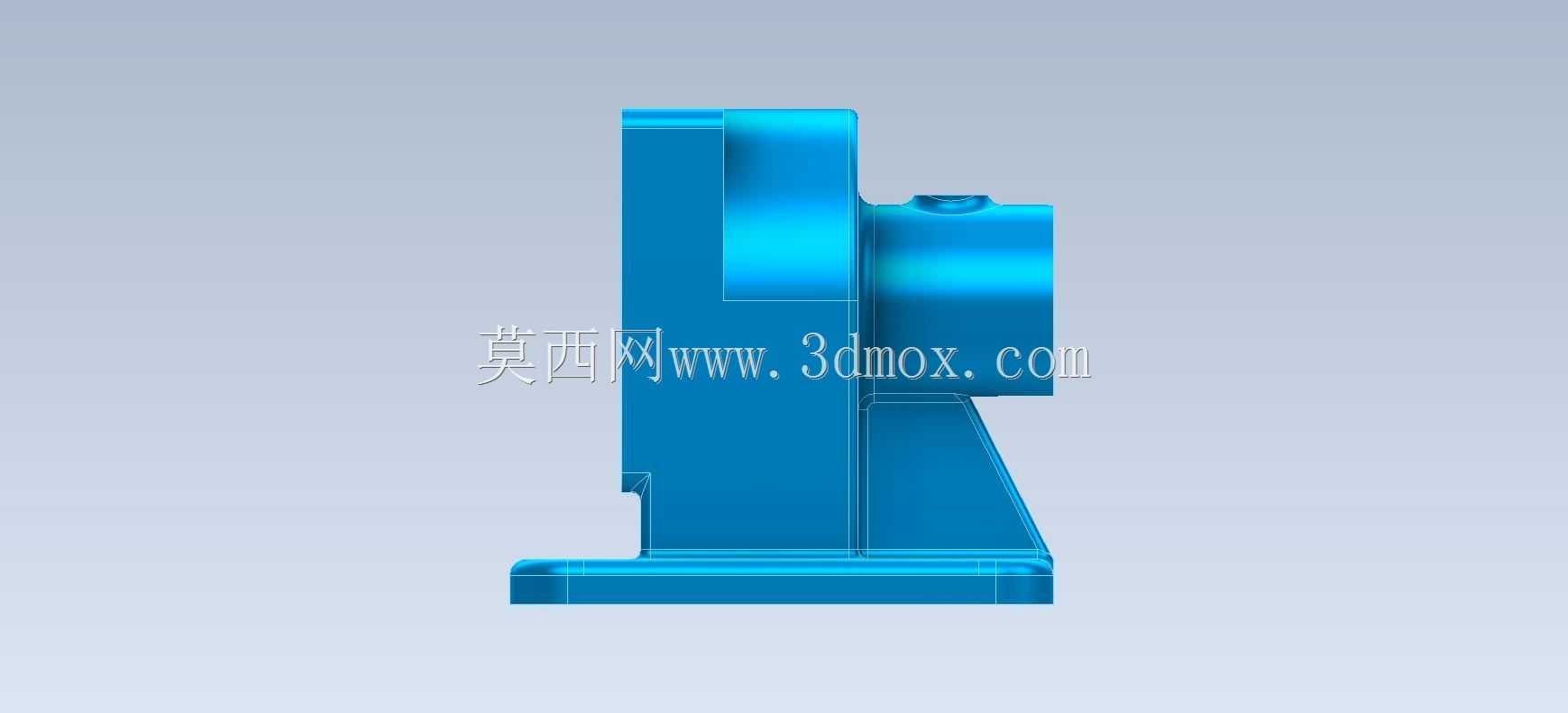

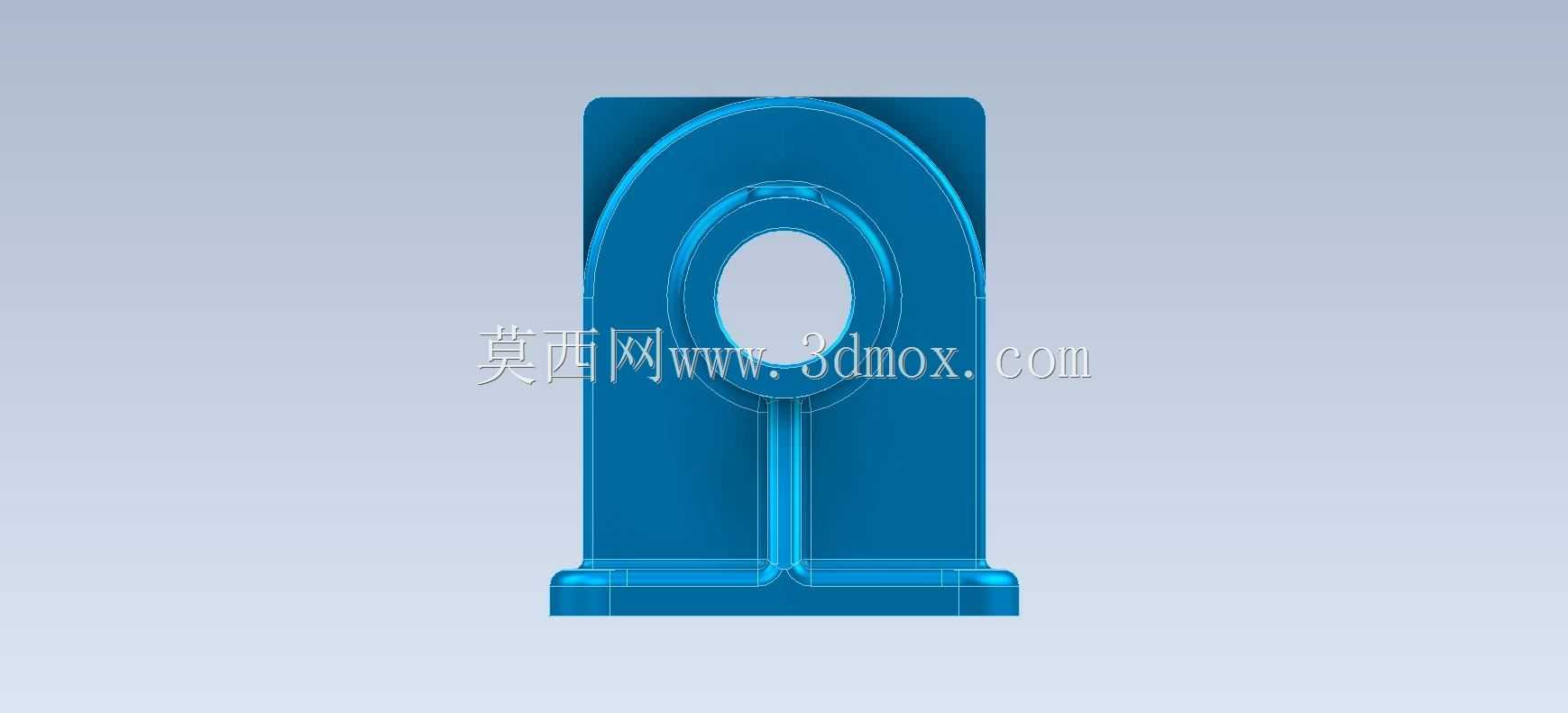

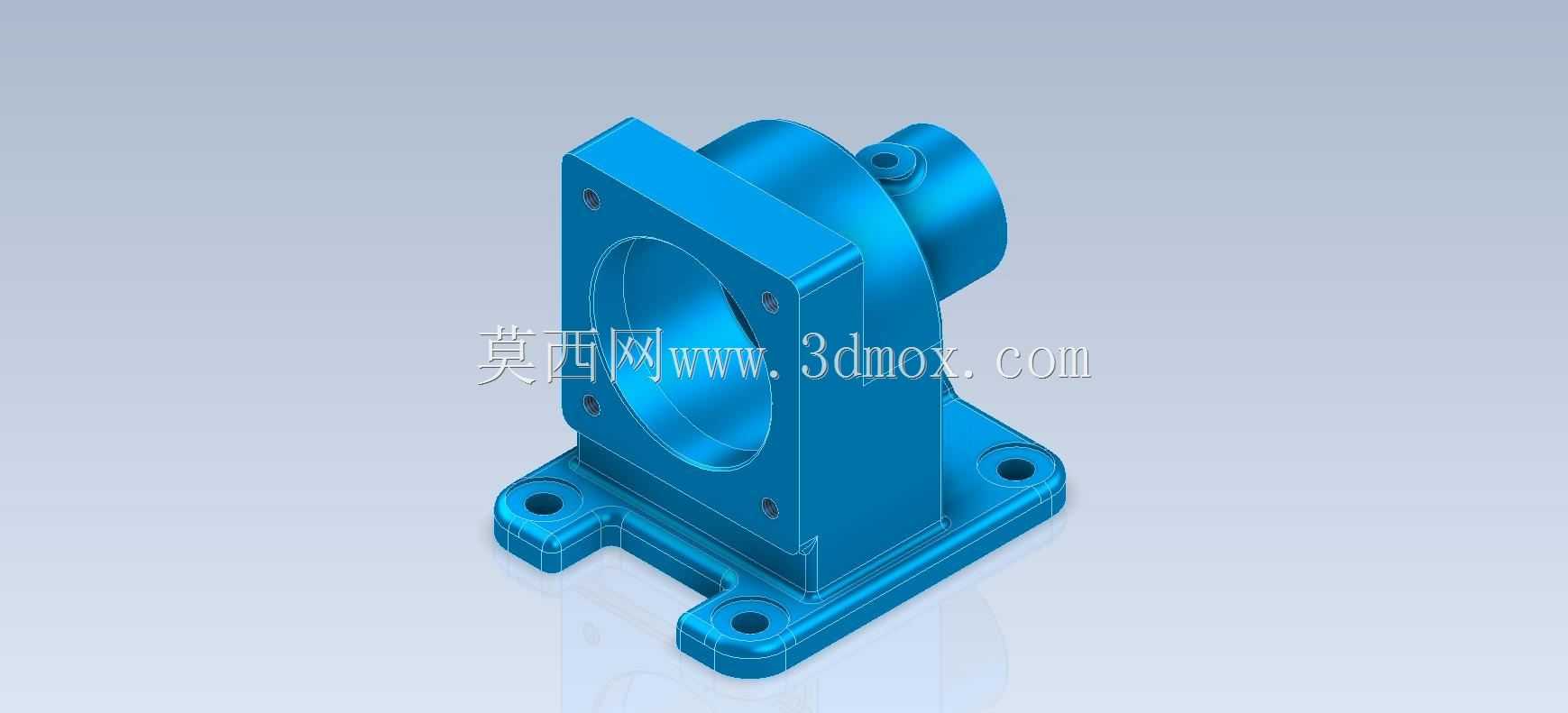

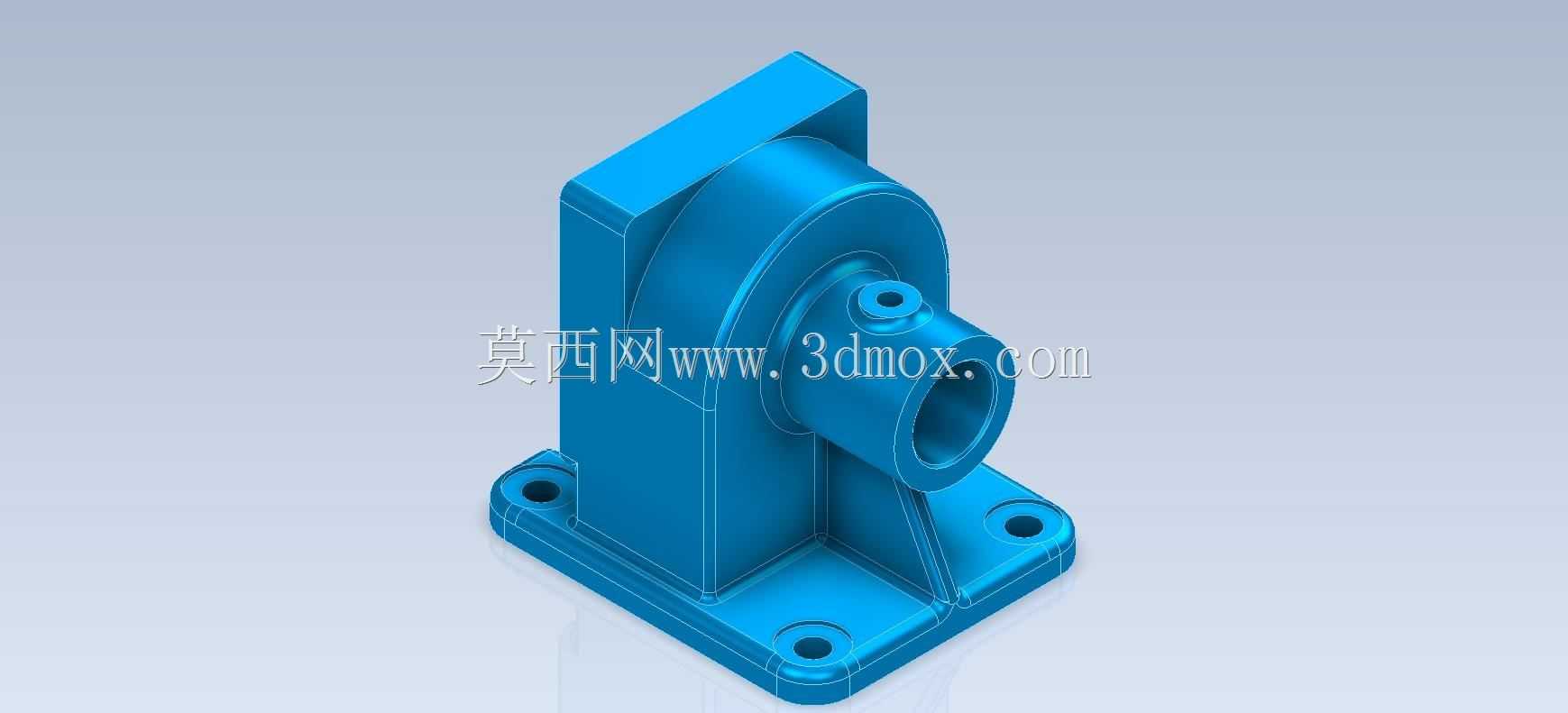

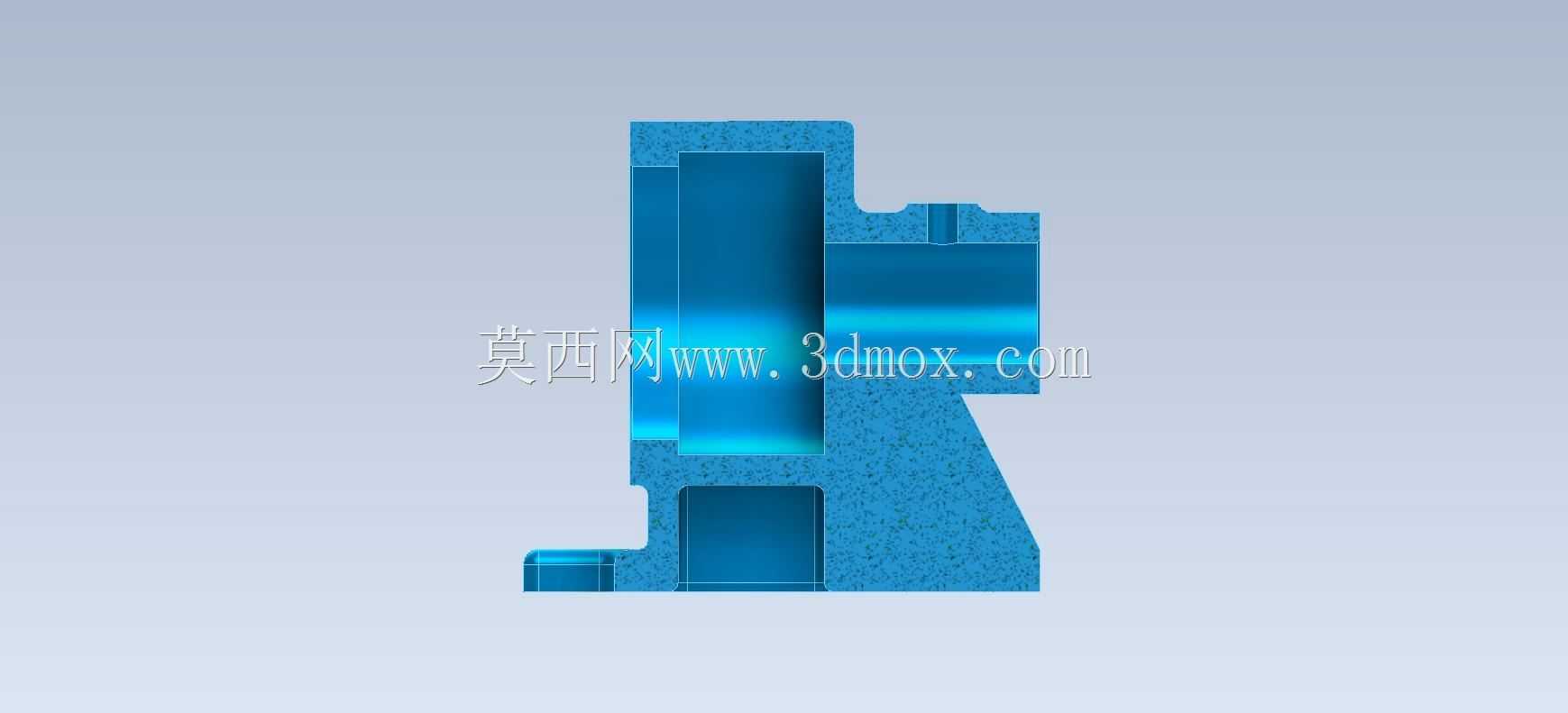

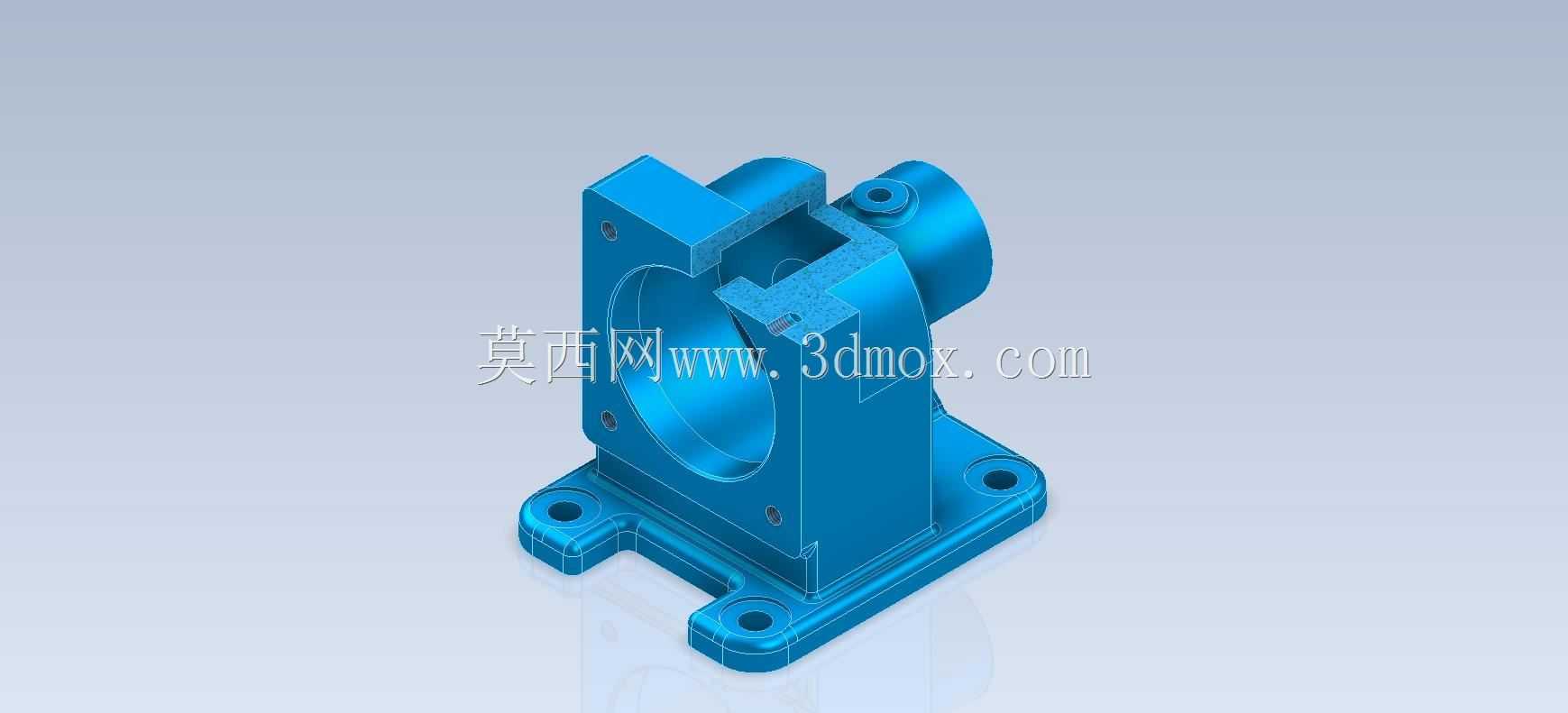

这类带安装法兰的长方体壳体,常见于中小型动力传输单元的外设防护与支撑场景,比如轻工输送线的端侧传动座、小型机床的进给轴转接壳体、自动化专机的动力输出防护结构,核心作用是为内部的轴系、轴承、传动副提供封闭的安装空间,同时通过底部与侧方的安装基面完成和设备机架的刚性连接,隔绝加工车间内的切削碎屑、切削液飞溅对内部传动件的侵蚀,也能避免传动件运转过程中剐蹭周边管线或操作人员。从结构设计逻辑来看,主体采用长方体腔体作为核心容纳空间,是因为规则的矩形内腔更便于镗削、铣削等机加工工序走刀,也能最大化利用安装空间,适配不同直径的轴承座与轴件排布;侧方伸出的筒状结构是轴伸端的避让通道,内部预留的台阶位可适配骨架油封、端盖等密封件的安装,

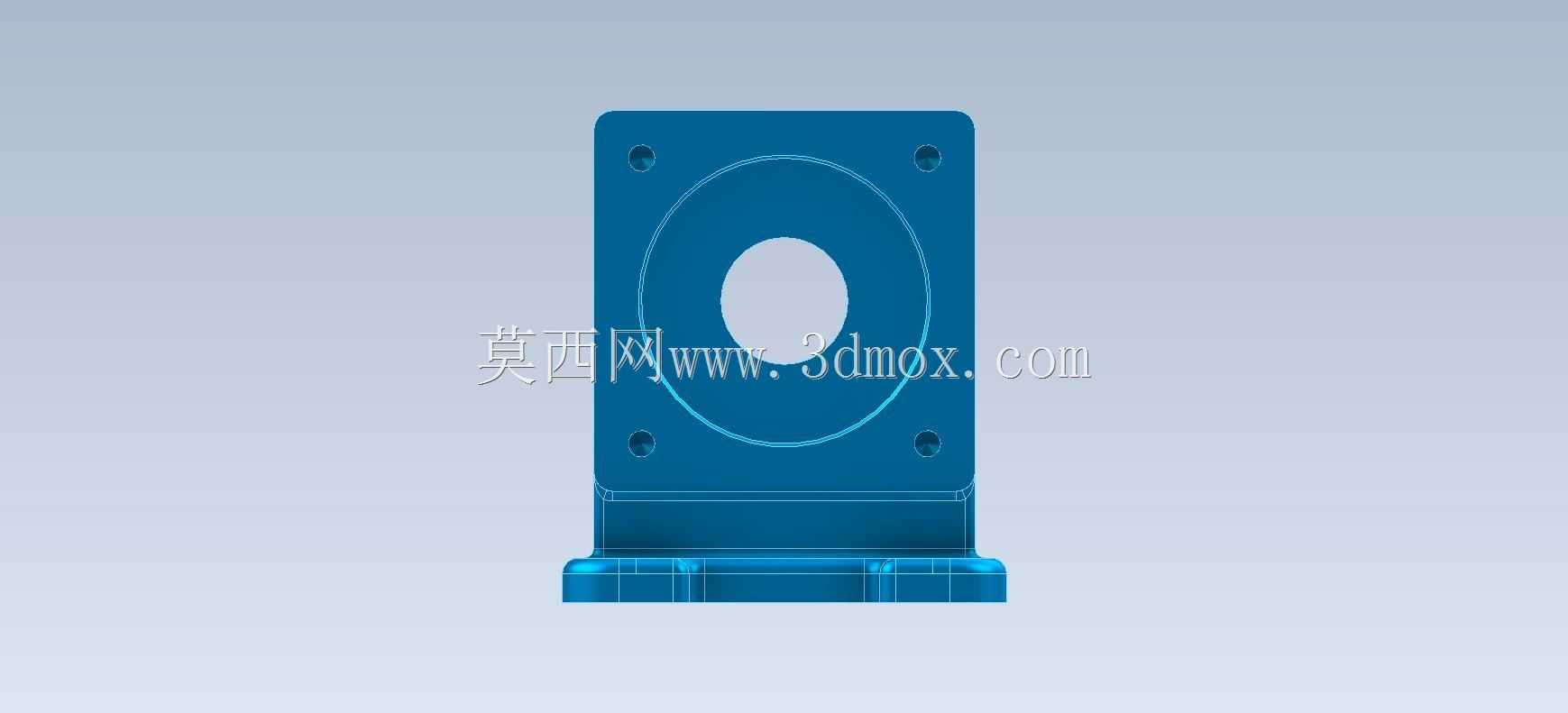

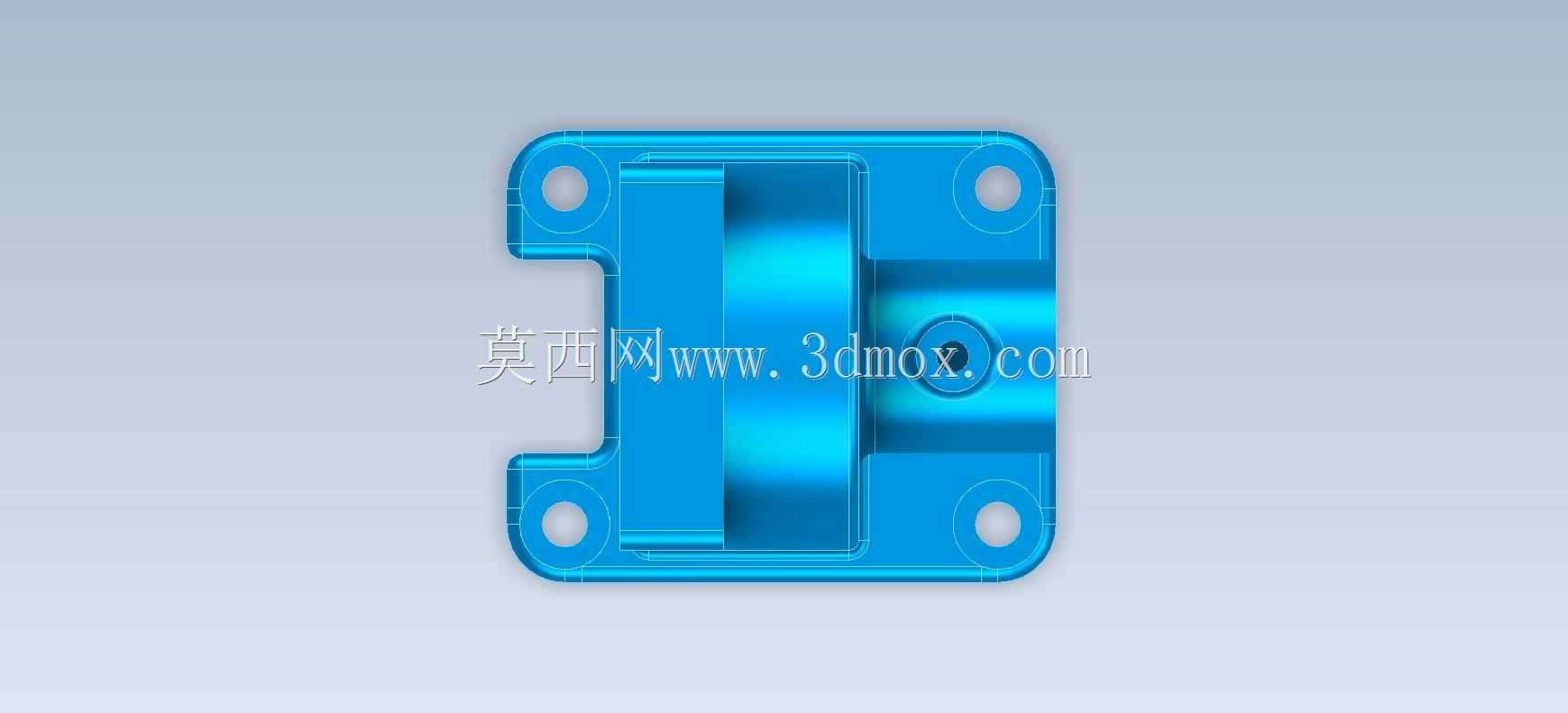

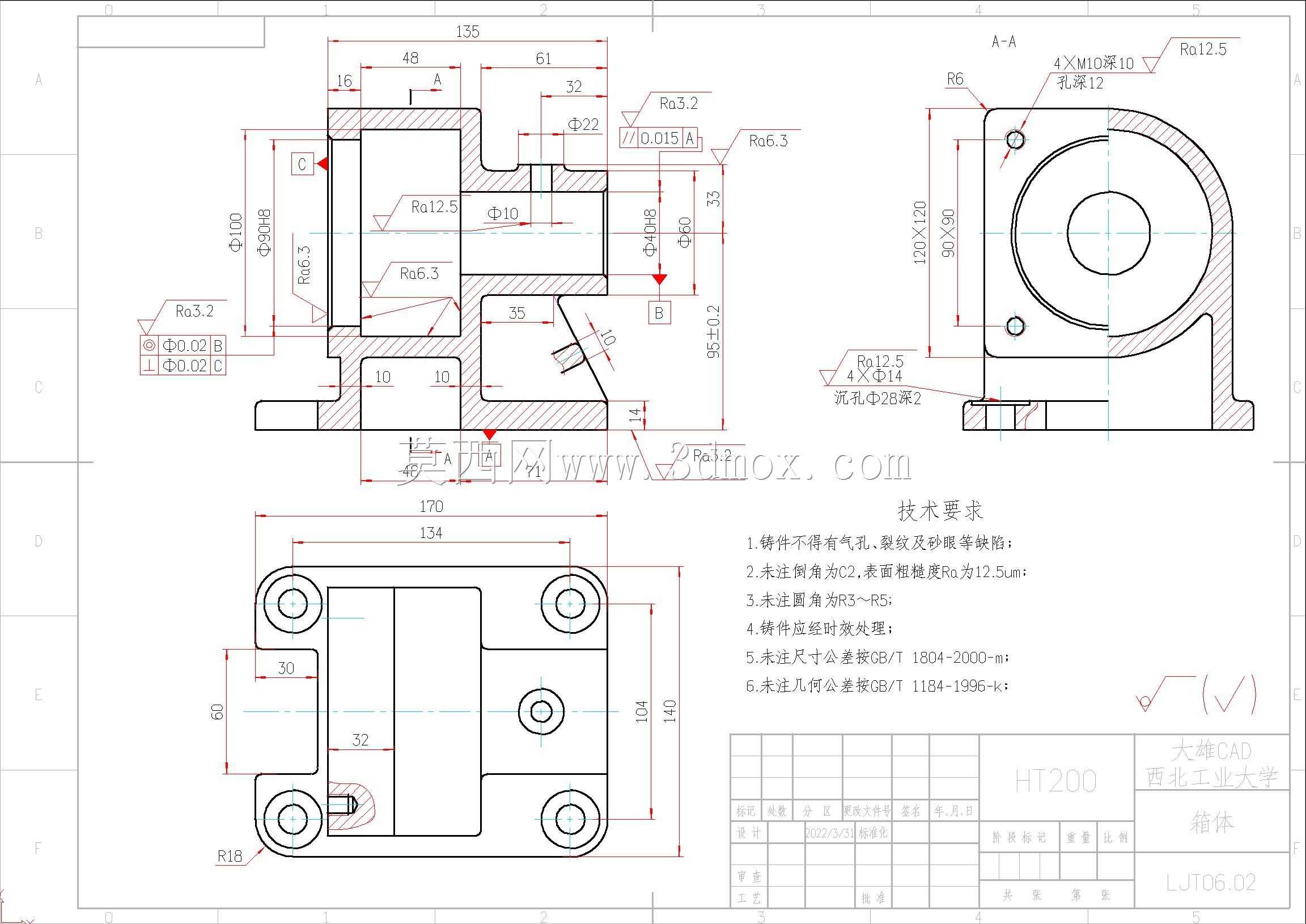

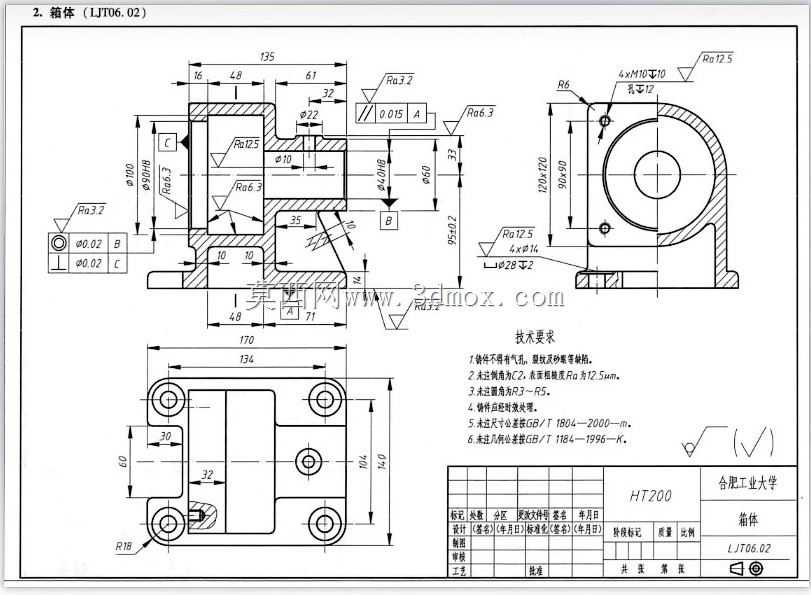

能有效阻挡腔体内部润滑脂泄漏,同时防止外部粉尘进入传动腔。底部延伸出的带安装孔凸台,是整个壳体的主要受力承载面,设计时特意将安装孔位布置在腔体外侧的延伸凸耳上,一方面避免安装螺栓穿透腔体破坏密封性能,另一方面拉大了安装孔的跨距,让壳体固定后的抗倾覆力矩能力更强,即便传动端承受径向载荷,也不会因为支撑跨距不足出现壳体晃动。侧方的方形安装法兰是用来对接外部动力单元或者负载端的接口,法兰面上的螺纹孔采用均匀排布设计,能保证对接面的压紧力均匀分布,避免对接处出现密封缝隙或者连接松动。从安装边界尺寸来看,这类壳体的底部安装孔采用对称排布设计,适配常见的40系列、50系列工业铝型材的安装槽间距,不需要额外加工转接板就能直接固定在常规型材机架上;

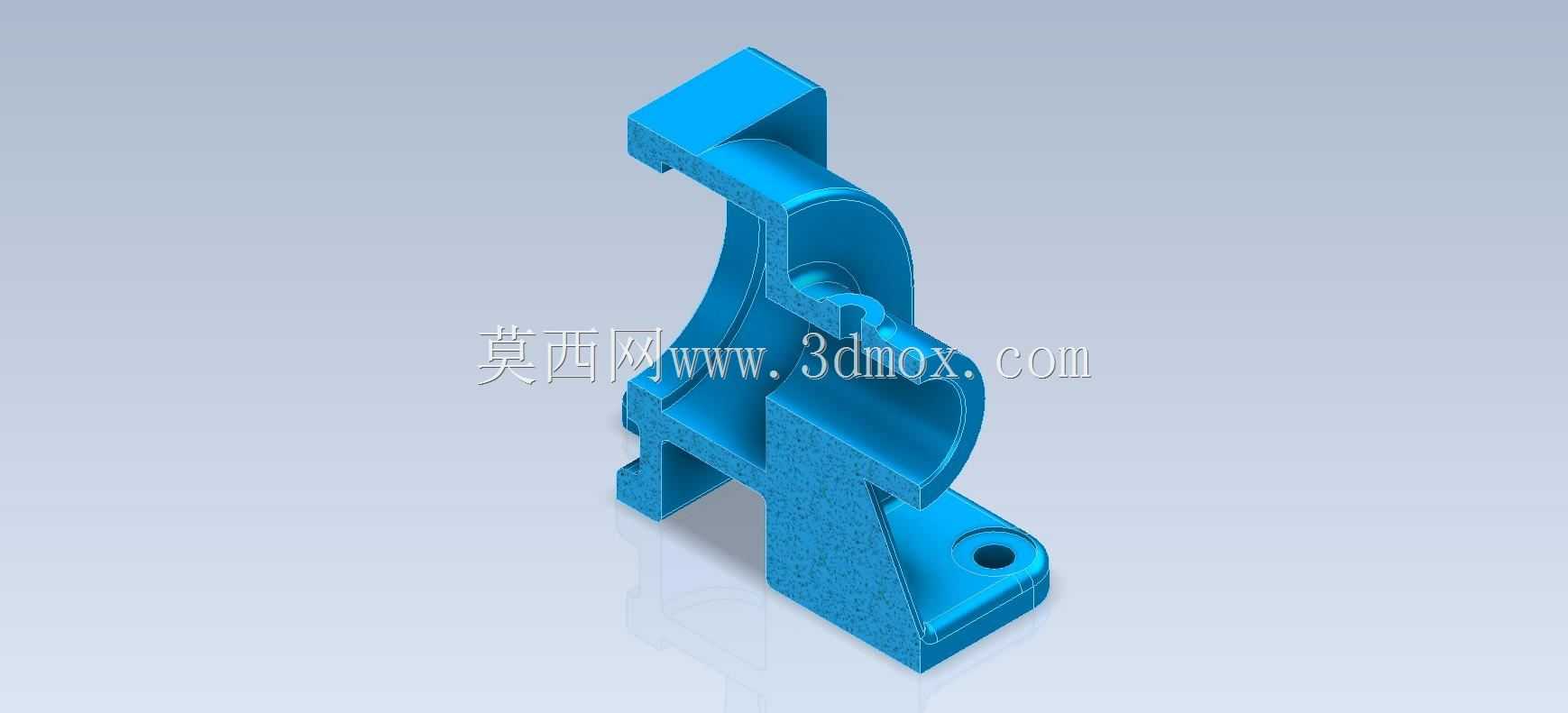

侧方轴伸端的中心高和底部安装面保持固定尺寸差,能和同规格的带轮、链轮、联轴器实现快速对中,减少安装调试时的打表找正时间。腔体内部的壁厚采用均匀过渡设计,相邻壁面的交接处都设置了铸造圆角,既可以降低铸件生产时的应力集中风险,也能减少机加工过程中因为壁厚不均导致的振刀问题。壳体上的多个沉头安装孔,都做了锪平处理,保证螺栓拧紧后头部完全沉入孔内,不会突出表面影响其他部件的安装排布。在实际选型应用中,这类壳体可以根据内部传动件的排布需求,调整腔体的深度、轴伸端的直径以及安装法兰的孔位分布,不需要大幅改动主体结构就能适配不同的传动比、不同功率的动力单元,通用性较强。日常维护时,只需要拆卸侧方法兰上的端盖,就能直接接触到内部的轴承与传动件,
完成润滑脂补充、磨损件更换等操作,不需要将整个壳体从机架上拆卸下来,能大幅降低设备运维的时间成本。针对有密封要求的应用场景,还可以在壳体的合箱面、轴伸端预留密封槽,加装O型圈或者油封,满足IP54以上的防护等级要求,适配有喷淋、多粉尘的生产车间环境。
