多工位旋转式自动给料供料设备结构

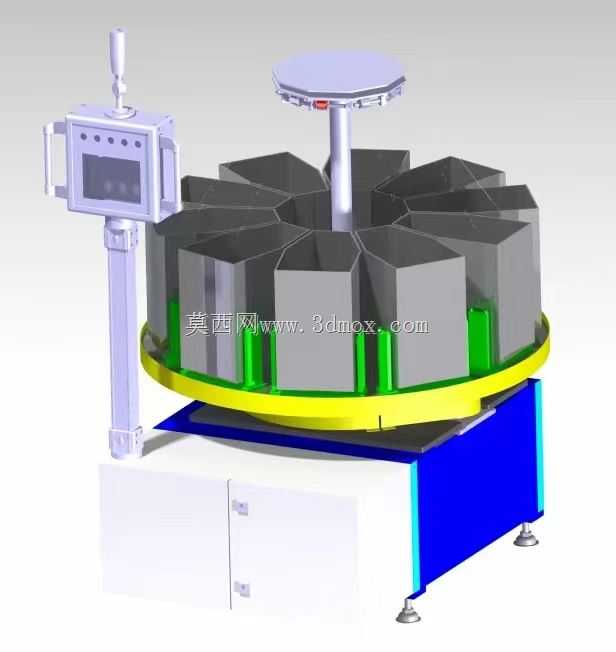

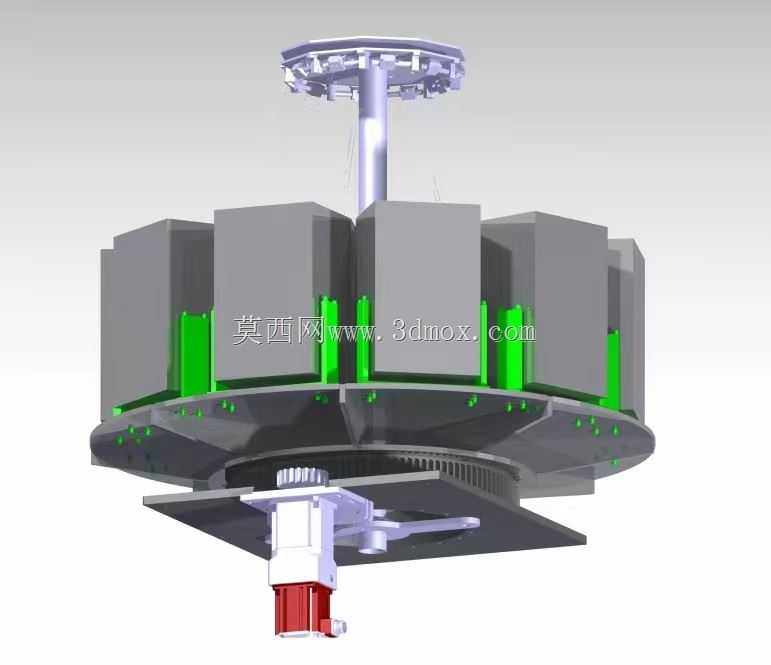

　　在机床上下料、小型零件批量加工的产线布局中，这类旋转给料设备常被布置在机床侧方的上料工位，替代传统人工逐件上料的重复操作，适配CA6140这类普通车床的自动化改造场景，也可对接磨床、钻床等单工序加工设备的进料端，承担毛坯件的有序存储、逐件分料、定点送料的功能，解决人工上料节拍不稳定、待加工件堆叠磕碰、操作人员重复劳动强度大的实际问题。设备主体采用立式回转结构设计，核心承载部分为底部的焊接式箱型机座，机座内部预留驱动组件、电气控制元件的安装空间，底部配置可调式支撑脚杯，可在安装时调整整机水平度，抵消车间地面的平整度误差，机座侧面设置双开门检修舱门，方便后期对内部驱动、传动部件做维护保养，无需拆解整机上部结构。

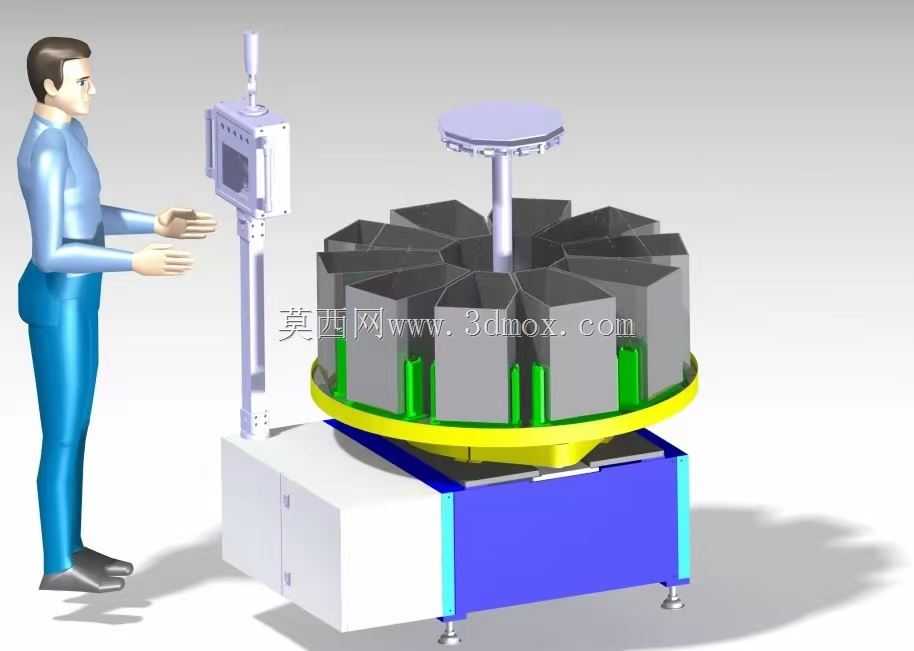

　　回转料仓部分采用多格分隔式设计，沿圆周方向均匀布置独立料格，每个料格可根据待加工零件的外形尺寸做适配性调整，料格内侧做圆角过渡处理，避免零件上料过程中出现卡滞、刮伤工件表面的问题，料格底部依托回转支撑做圆周分度转动，每次转动的角度与料格分布角度匹配，保证每个料格可精准停在出料工位。料仓下方设置环形承托导轨，承受料格及内部存储工件的重量，避免回转支撑承受偏载力矩，延长驱动组件的使用寿命，导轨与料格底部的接触位置采用低摩擦耐磨材料，减少回转过程中的运行阻力，降低驱动电机的负载扭矩。设备侧方独立布置操作控制立柱，立柱上集成人机交互界面与操作按钮，可设置回转节拍、分料间隔、急停复位等参数，控制立柱与主机座之间采用分体式连接，

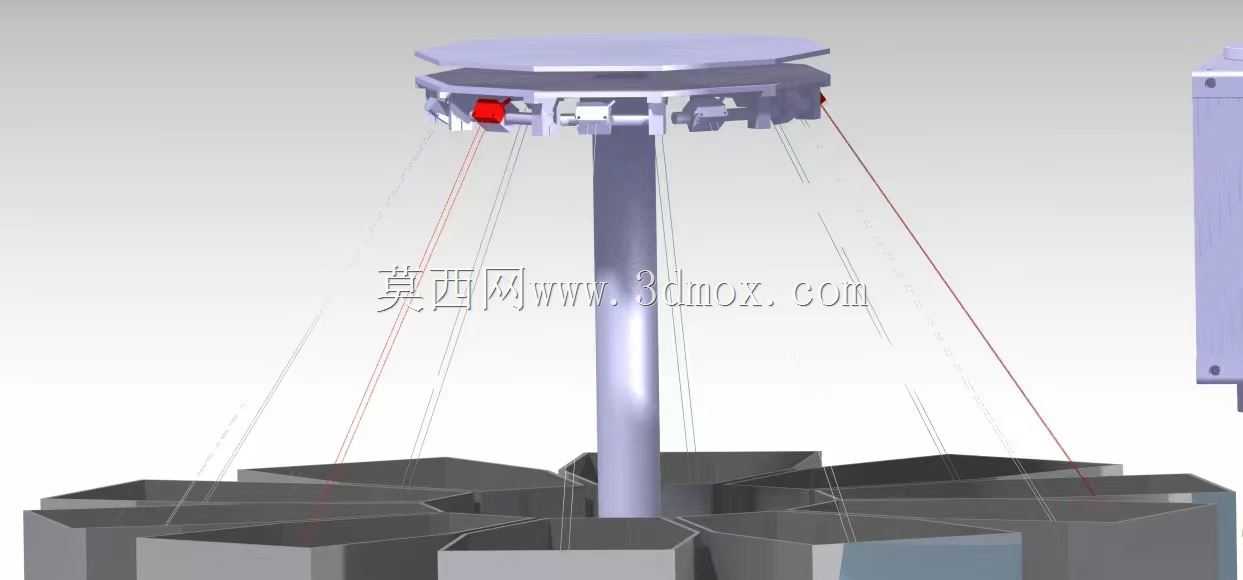

　　可根据现场布局调整立柱的安装位置，适配不同机床的操作侧方向，避免与机床的操作门、排屑机构产生位置干涉。顶部设置独立的待料工位平台，当料格转动到出料位置时，可通过配套的取料机构将工件从料格中取出，放置到顶部平台做定位预处理，再输送到机床的加工工位，减少取料机构的等待时间，匹配机床的加工节拍。整机的安装边界需考虑回转料仓的最大回转直径，安装时需在设备周边预留不小于300mm的操作维护空间，避免料仓回转过程中与周边的机床机身、料道、防护栏产生碰撞，设备的进料高度可根据机床的主轴中心高做适配调整，保证出料位置与机床进料高度匹配，减少工件输送过程中的高度差。设计过程中优先考虑了料仓的通用性，分隔式料格可通过更换内部隔板适配不同外形的轴类、

　　盘类、小型异形零件，无需更换整个料仓结构，降低产线换产时的改造成本，回转驱动采用分度精度较高的传动结构，保证每次送料的位置重复精度控制在±0.2mm以内，满足自动化取料机构的抓取精度要求，避免因位置偏差导致取料失败。设备的整体防护设计兼顾实用性，回转部位的传动组件全部内置在机座内部，外露的回转边缘设置警示标识，避免操作人员误触运动部件，控制线路全部采用拖链内置布线，避免回转过程中线路拉扯磨损。在实际生产场景中，这类设备可存储单批次数十件待加工毛坯，单次补料后可满足机床1-2小时的连续加工需求，操作人员仅需在料仓工件耗尽时集中补料，无需值守在机床旁逐件上料，可同时兼顾多台机床的上下料操作，大幅提升单人操作的设备台数，降低批量加工过程中的人工成本，同时也能避免人工上料时的操作失误导致的工件磕碰、装夹偏差问题，提升加工零件的尺寸一致性。
