CSWA认证练习用叉架类机械零件结构

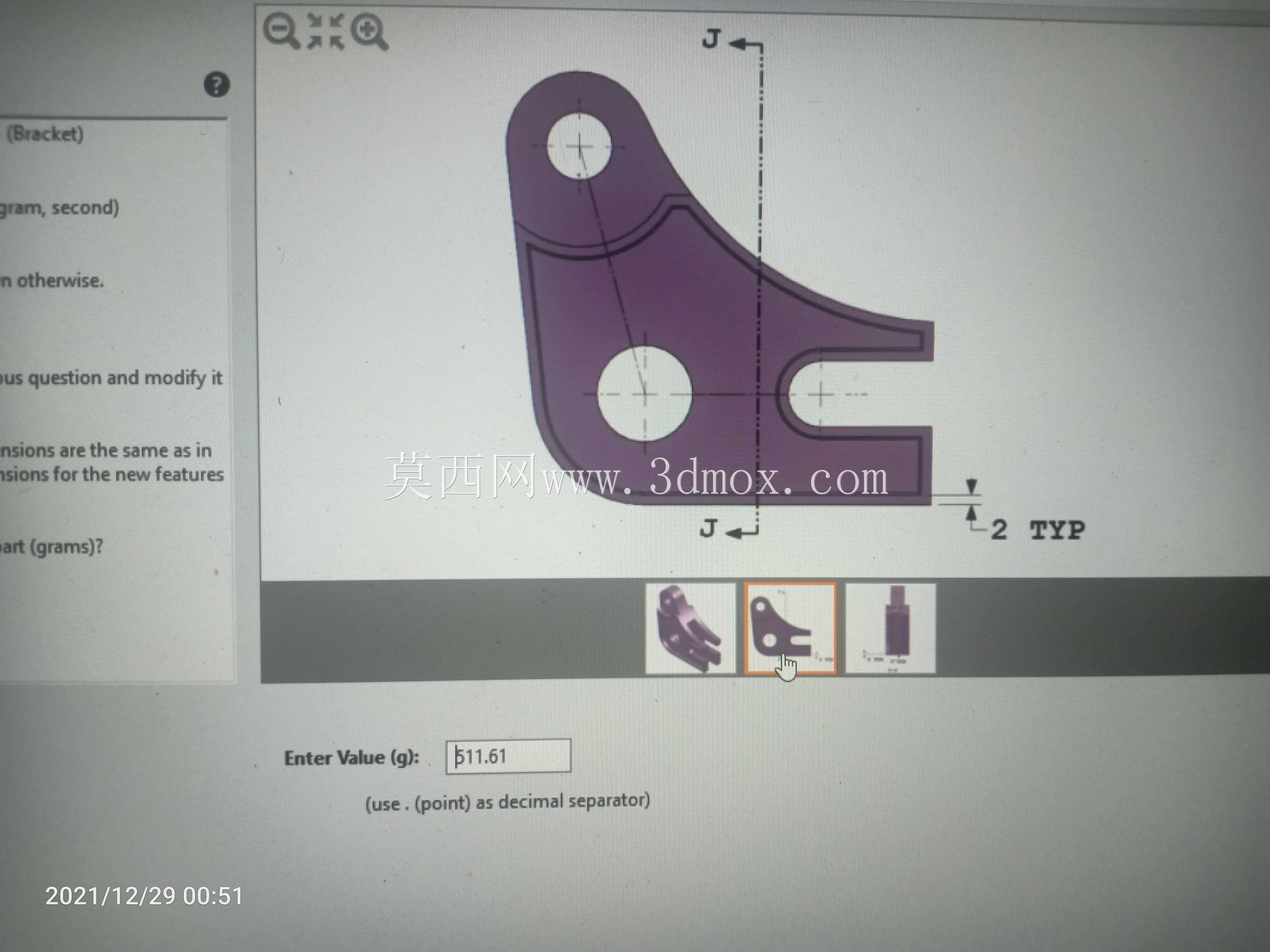

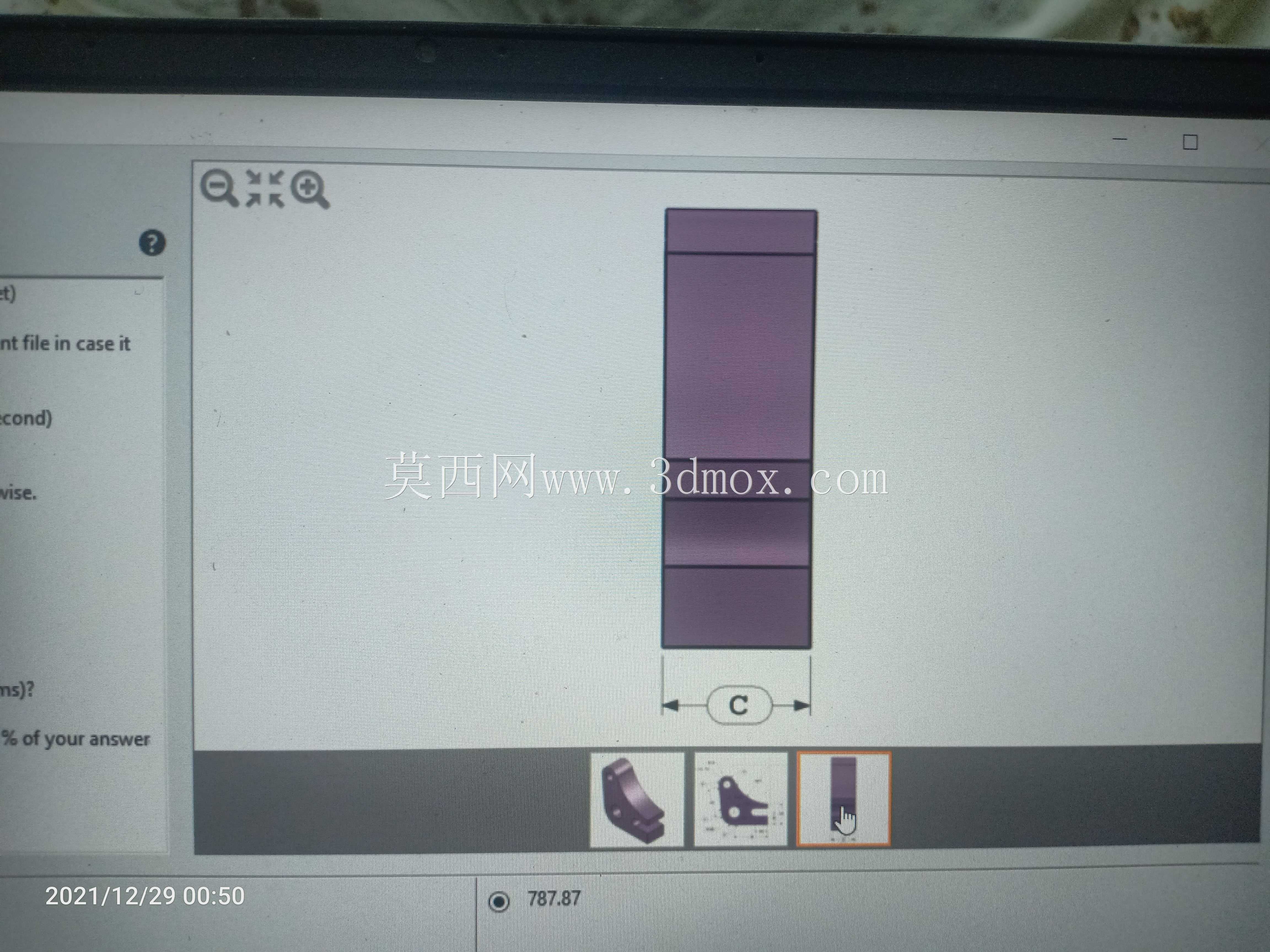

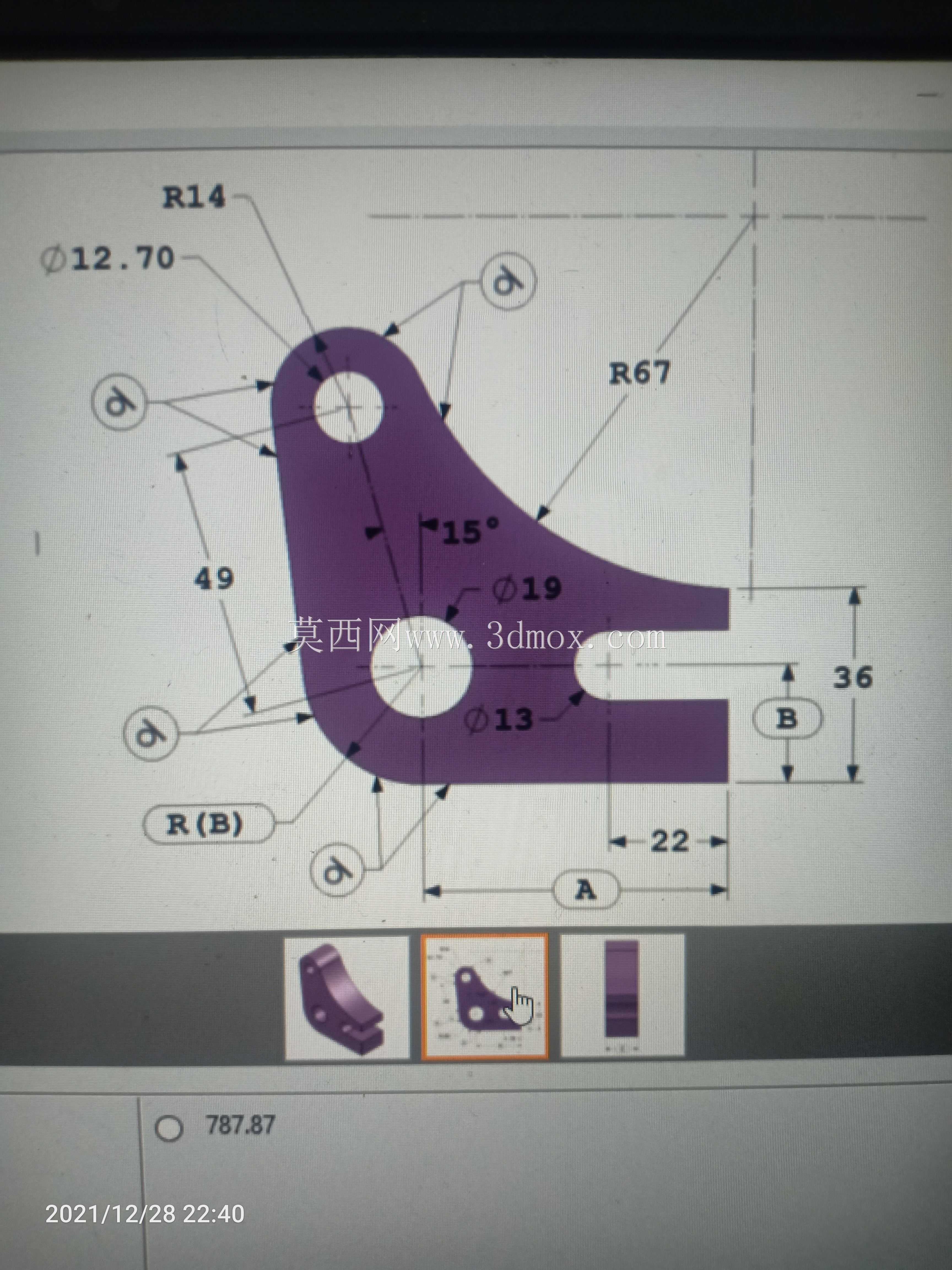

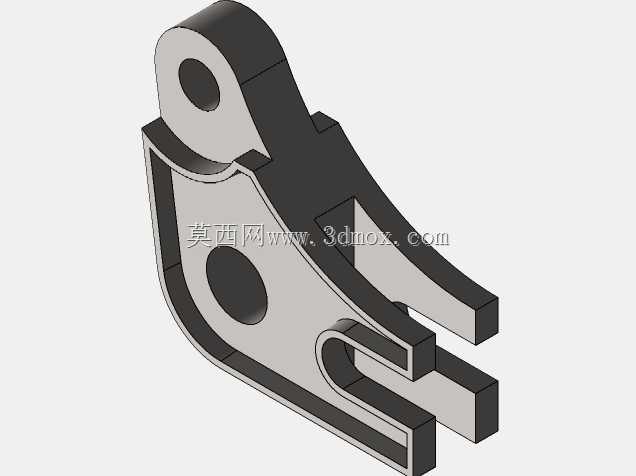

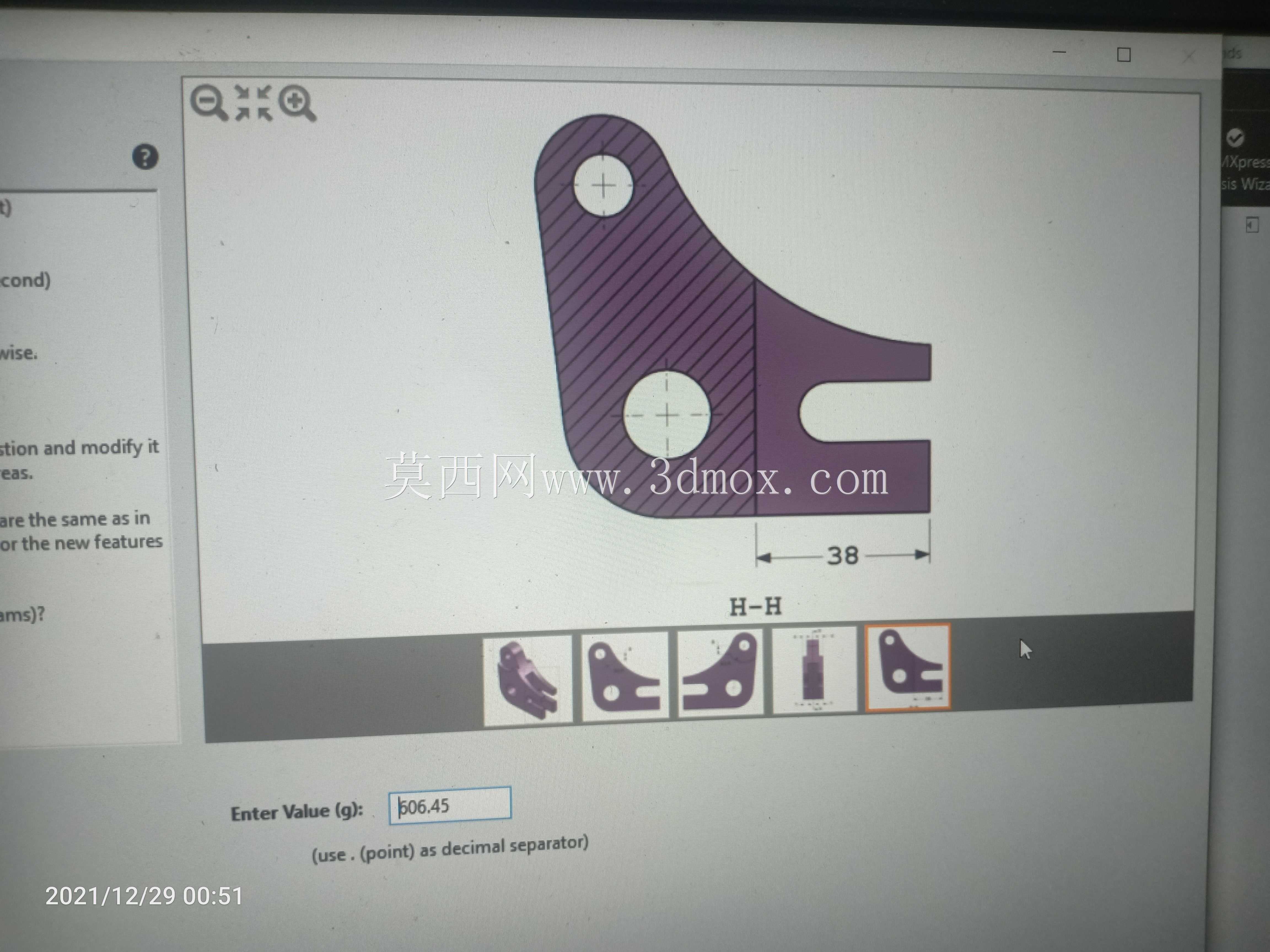

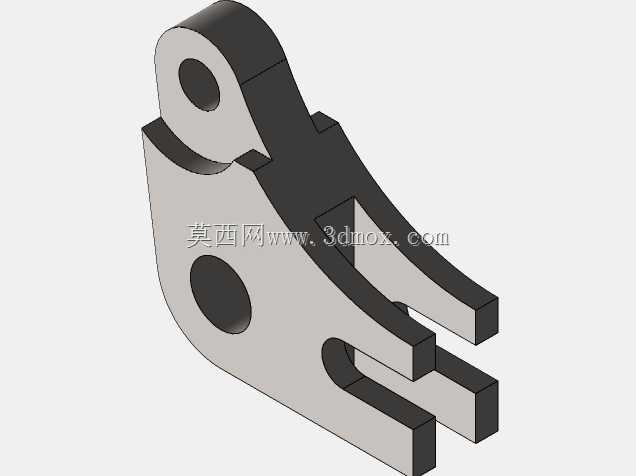

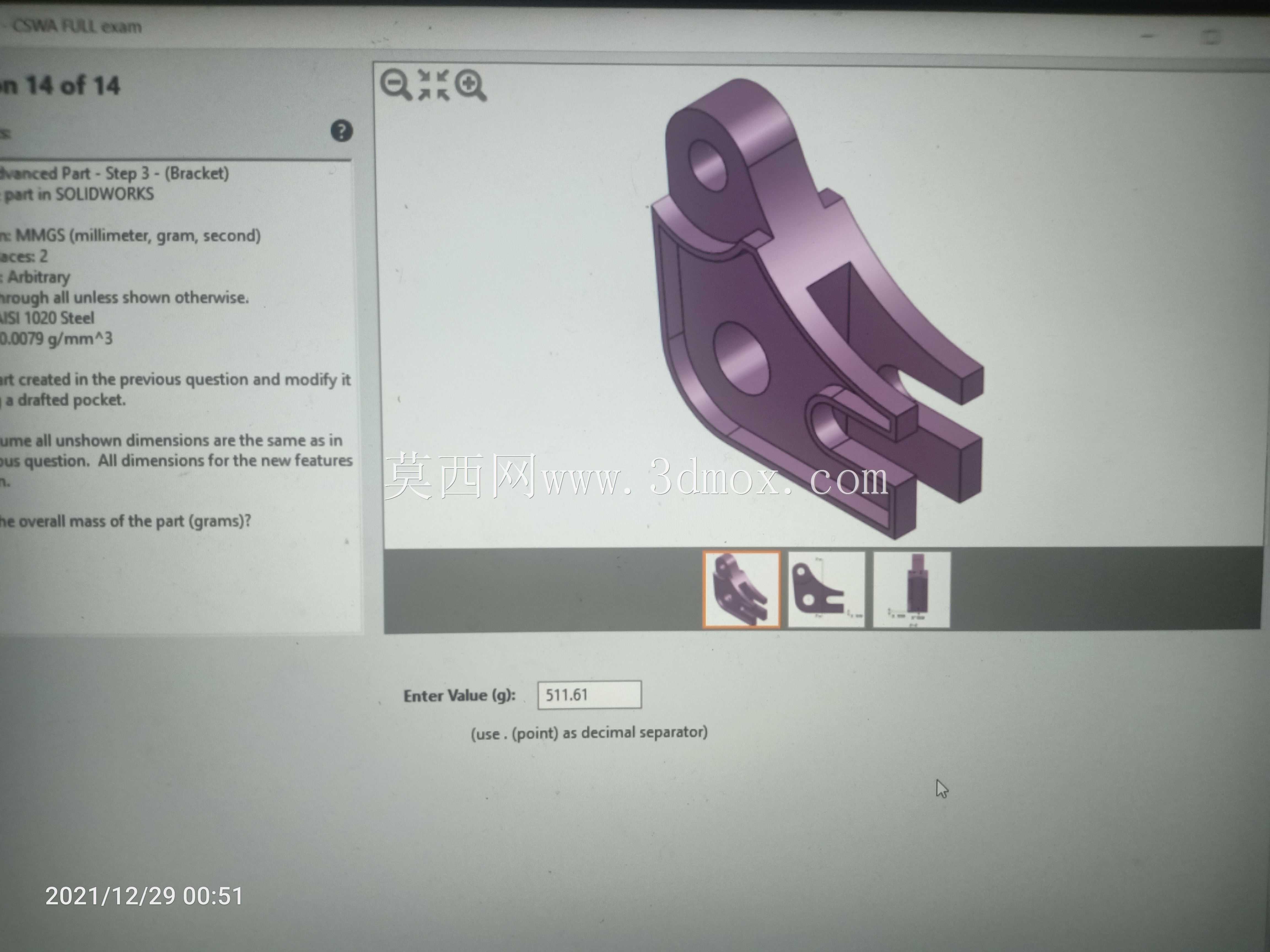

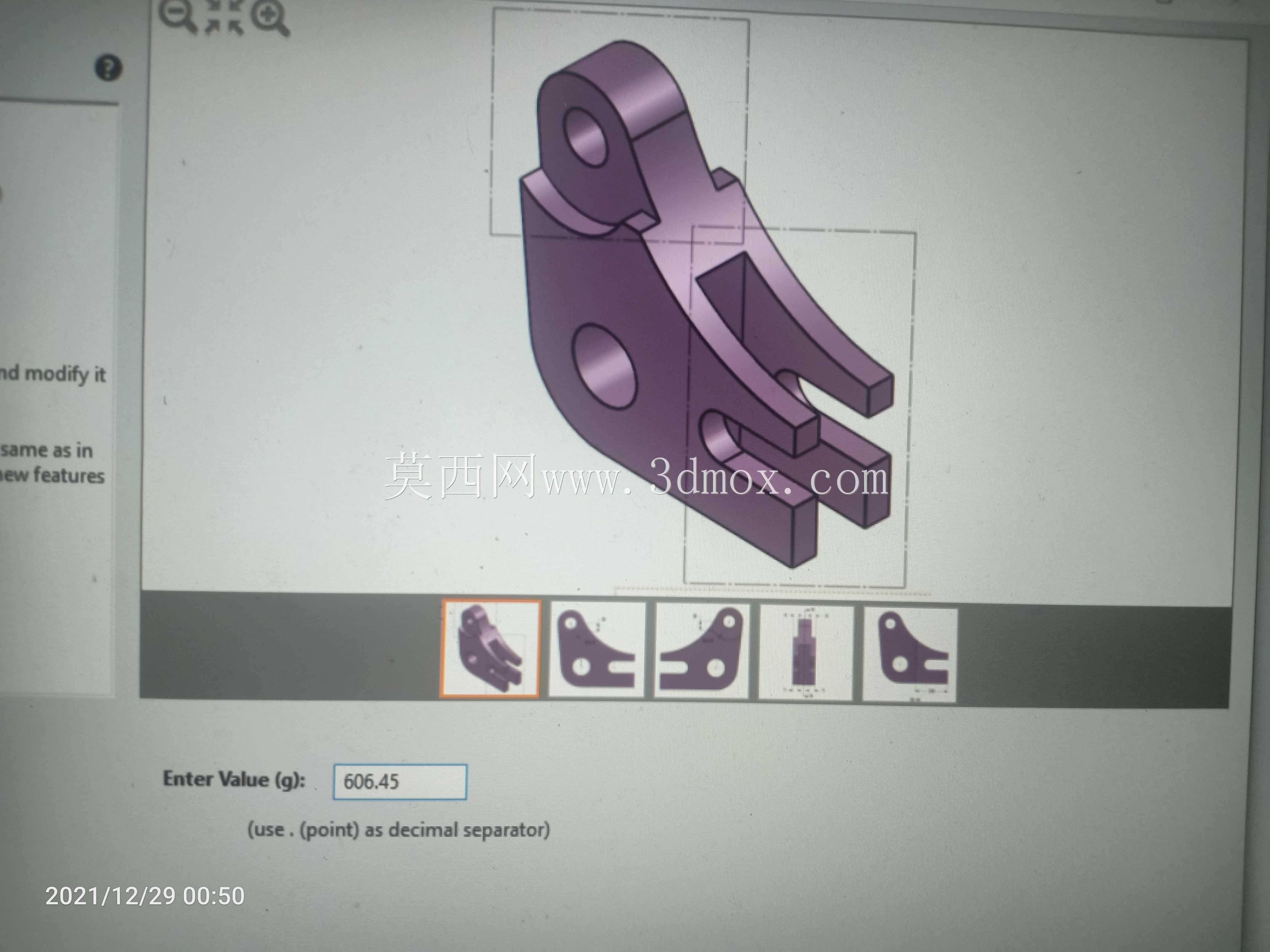

　　该零件属于典型的叉架类铰接支撑构件，在中小型传动机构、工装夹具、轻工自动化输送线的摆臂驱动单元中应用广泛，主要承担动力传递过程中的载荷转接、摆动导向以及部件间的铰接定位功能，是连接固定基座与活动执行端的核心受力构件。从实际工况适配角度看，这类零件常安装在设备的活动关节位置，一端通过带孔的筒状铰接座与固定销轴配合，实现绕固定轴的定角度摆动，另一端的叉形开槽结构则用于夹持活动连杆或者执行件，通过槽内的销轴将摆动力矩传递到末端执行单元，常见于小型冲压设备的送料摆臂、包装机械的拨料机构、纺织机械的张紧摆架等场景，能够承受中等载荷下的反复交变应力，适配每分钟15-60次的往复摆动工况。

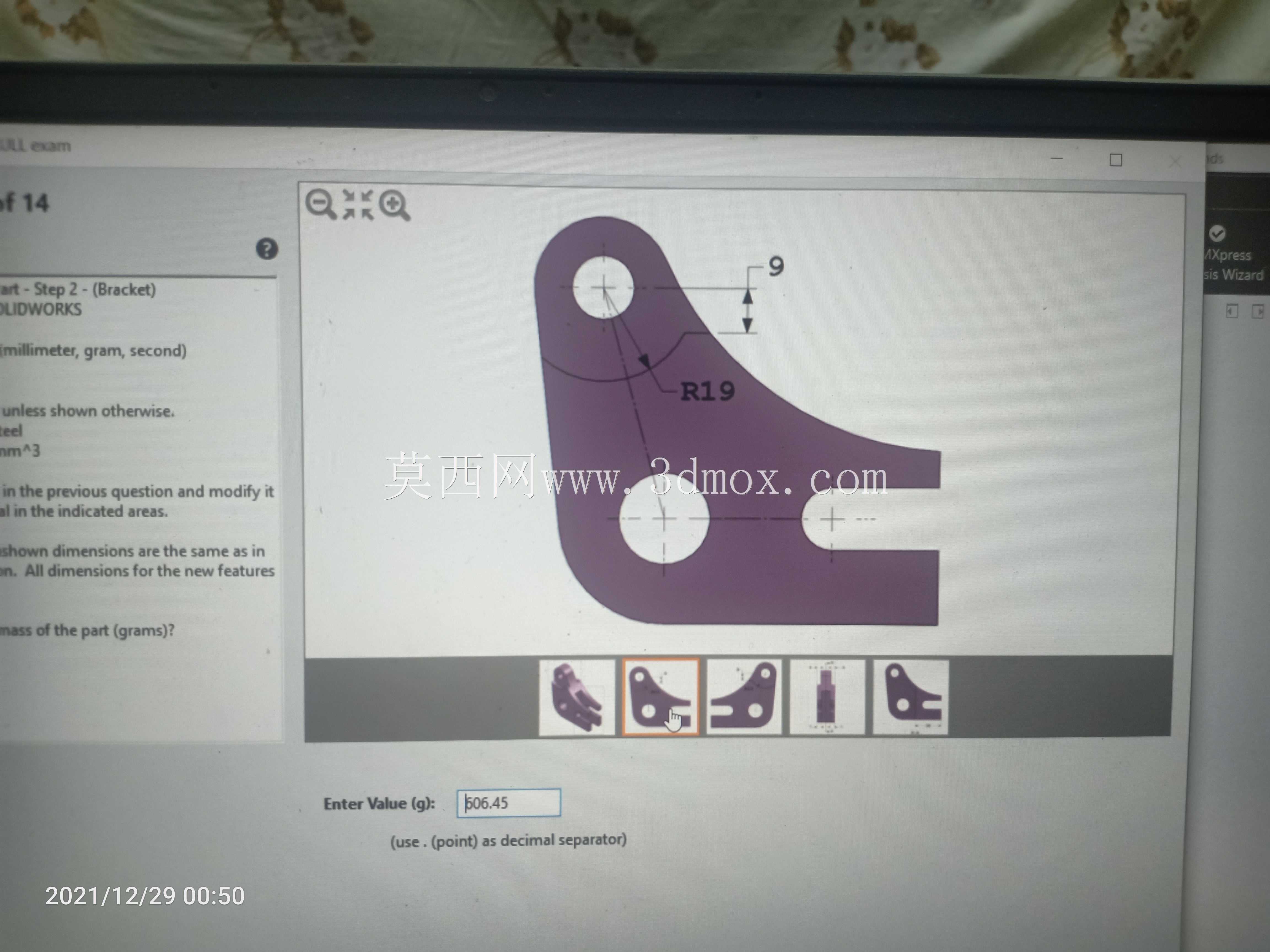

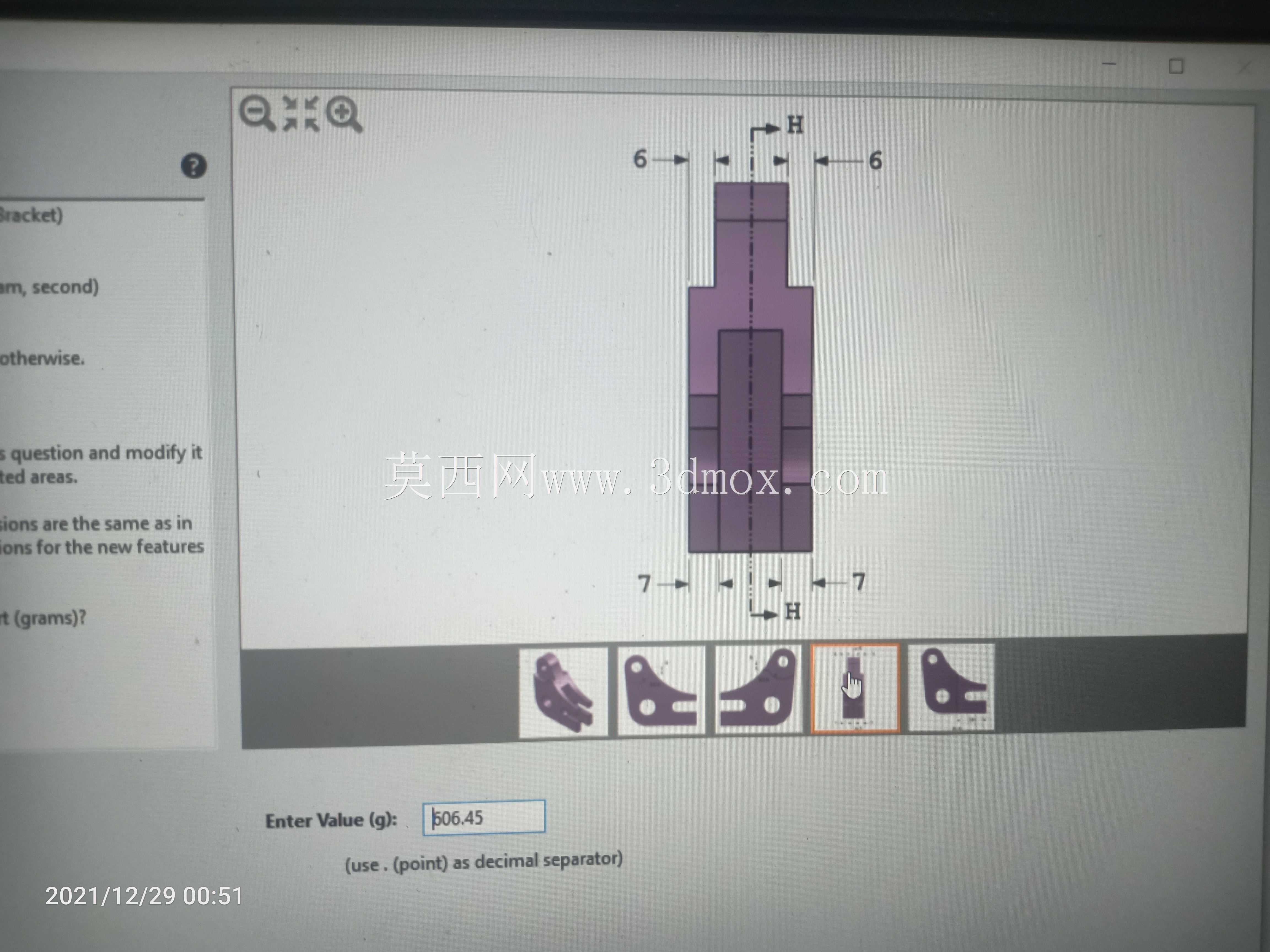

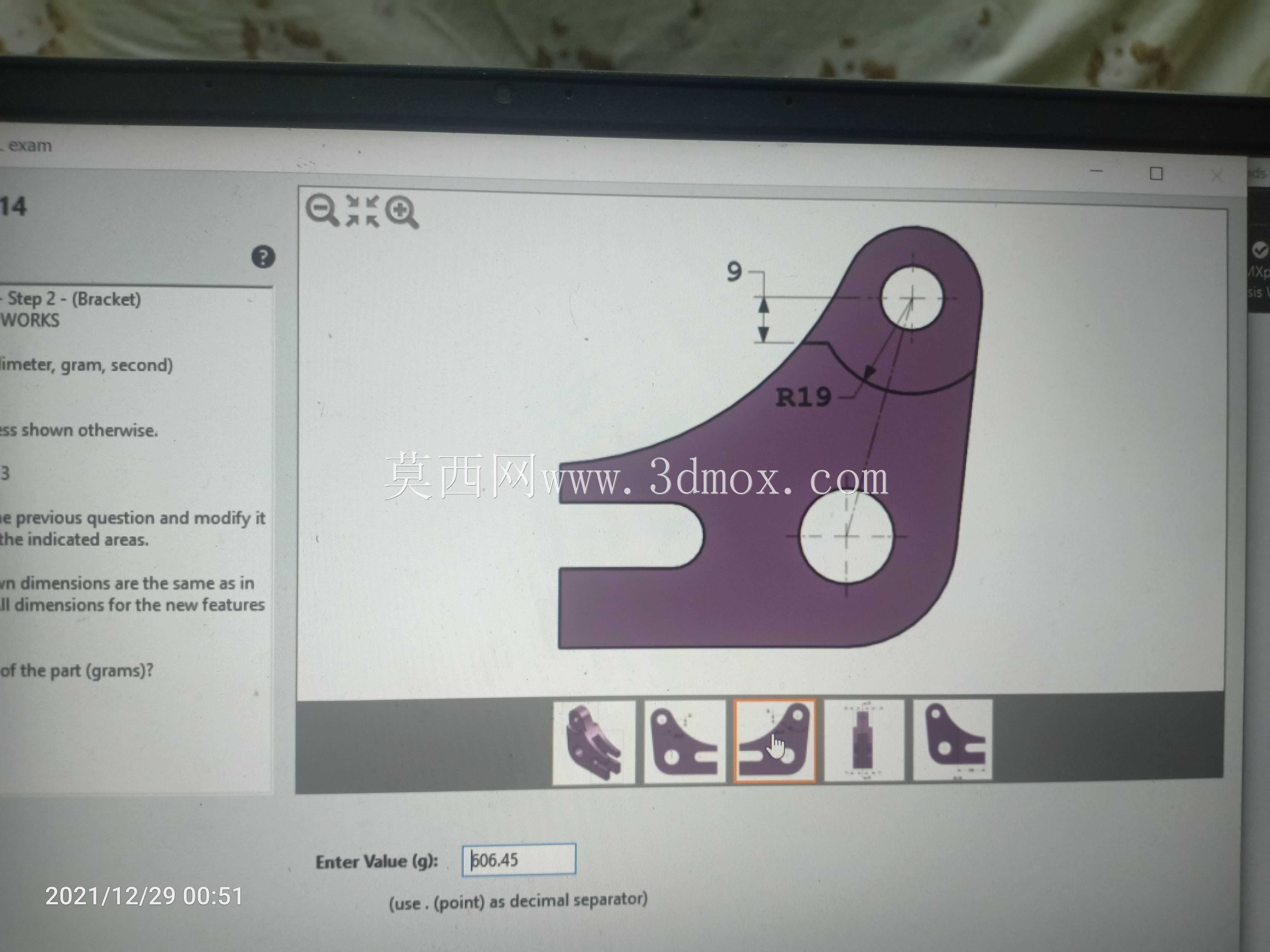

　　设计层面首先围绕受力路径做结构排布，零件上部的同轴铰接孔是核心安装基准，孔的轴线与下部叉形槽的对称面保持严格的垂直度公差，避免摆动过程中出现卡滞、偏磨问题；铰接孔外侧延伸出的加厚凸台，是为了增加孔壁的接触长度，提升销轴配合的支撑刚度，减少单位面积的接触压强，延长铰接副的磨损寿命。零件中部的斜向加强筋并非随意设置，其走向完全贴合主受力的传力路径，将上部铰接孔承受的径向载荷顺畅传递到下部叉形结构的两个支脚，避免应力集中在筋板与主体的连接位置，筋板的厚度根据常规工况下的弯曲应力计算取值，在保证刚度的前提下尽可能减少材料冗余，控制零件整体重量。下部的叉形支脚做了等强度设计，两个支脚的内侧间距根据配套连杆的厚度预留合理的配合间隙，支脚上的同轴销孔与上部铰接孔保持平行度公差，保证连杆摆动时的平面度要求，支脚的外侧做了圆弧过渡，避免装配过程中锐边划伤操作人员，同时减少应力集中导致的支脚断裂风险。

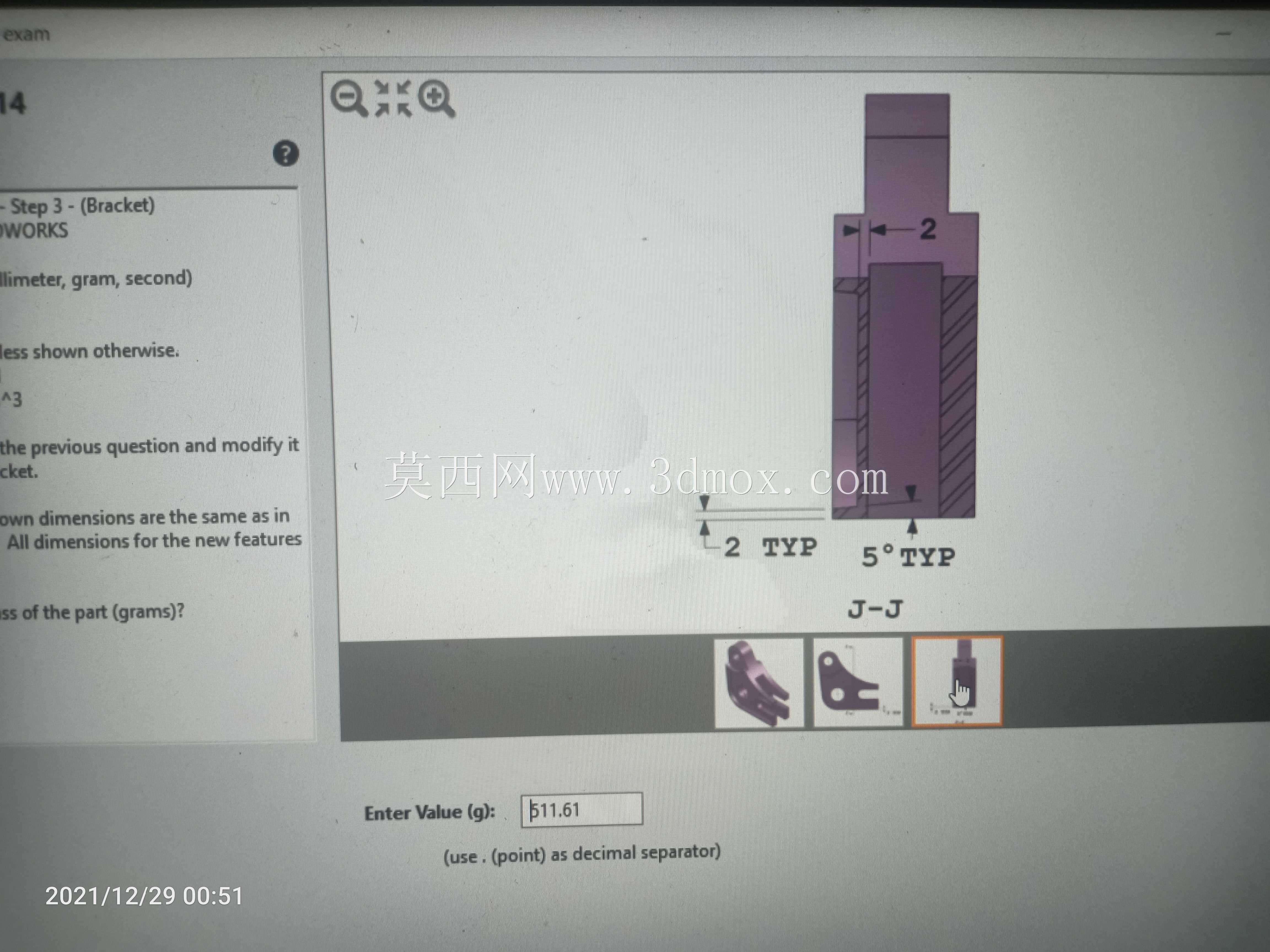

　　从安装边界来看，上部铰接孔的配合公差选取基孔制间隙配合，适配标准圆柱销轴的装配需求，孔口位置做了倒角处理，既方便销轴的压入装配，也能储存少量润滑脂，降低铰接转动时的摩擦阻力；下部叉槽的开口宽度需要满足配套连杆的装入要求，槽底的圆弧半径与连杆端部的圆角匹配，避免连杆摆动到极限位置时出现刚性碰撞。零件主体的壁厚保持均匀，相邻壁厚的差值控制在合理范围内，避免铸造或者注塑成型时出现缩孔、翘曲等成型缺陷，所有非配合面的过渡圆角统一取值，在降低加工成本的同时提升零件的结构工艺性。零件侧面的减重孔并非仅为减轻重量设置，孔的位置经过受力校核，避开了主应力传递路径，同时可以作为装配时的工艺吊挂孔，方便零件的转运与装配对位。

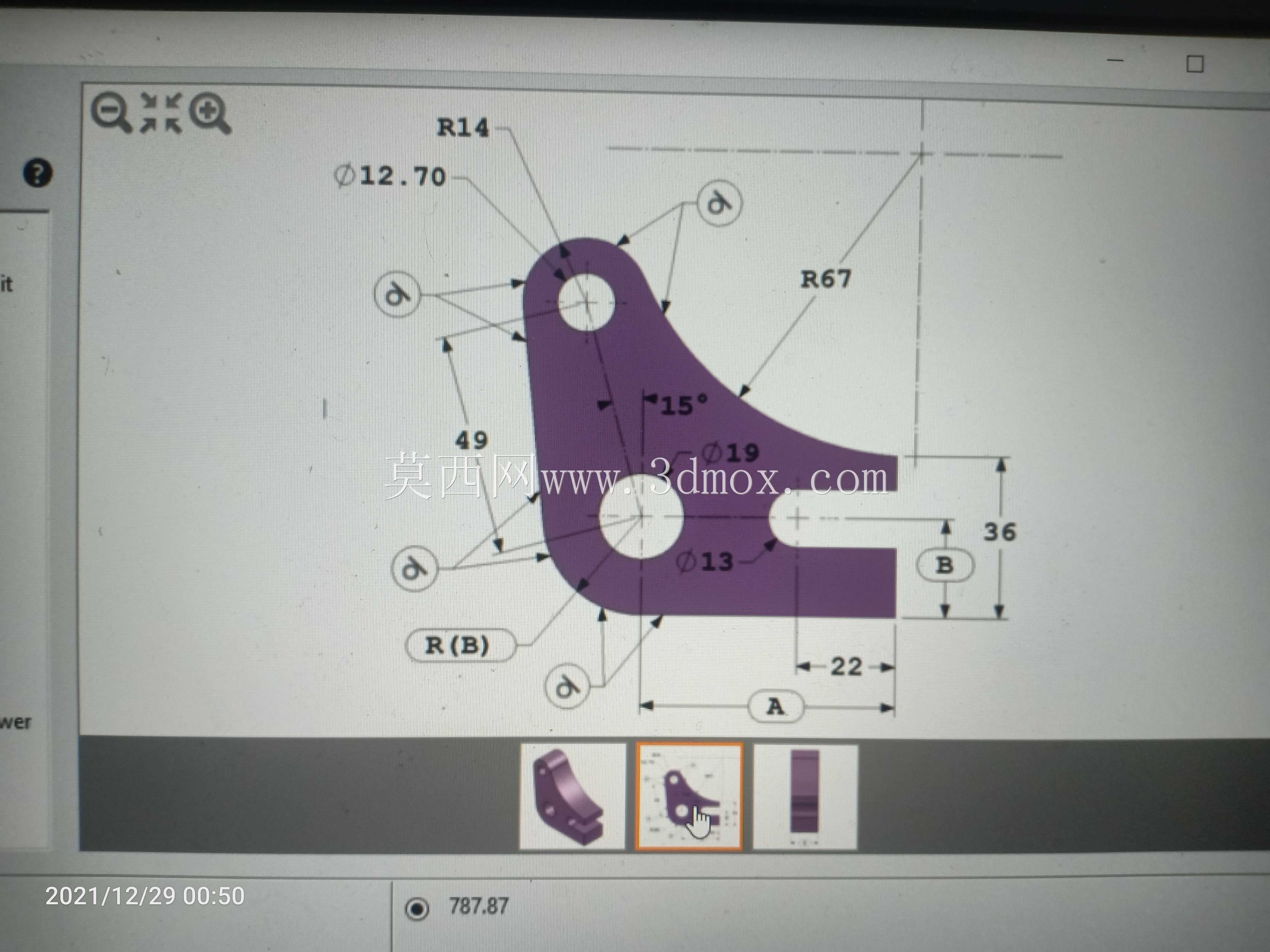

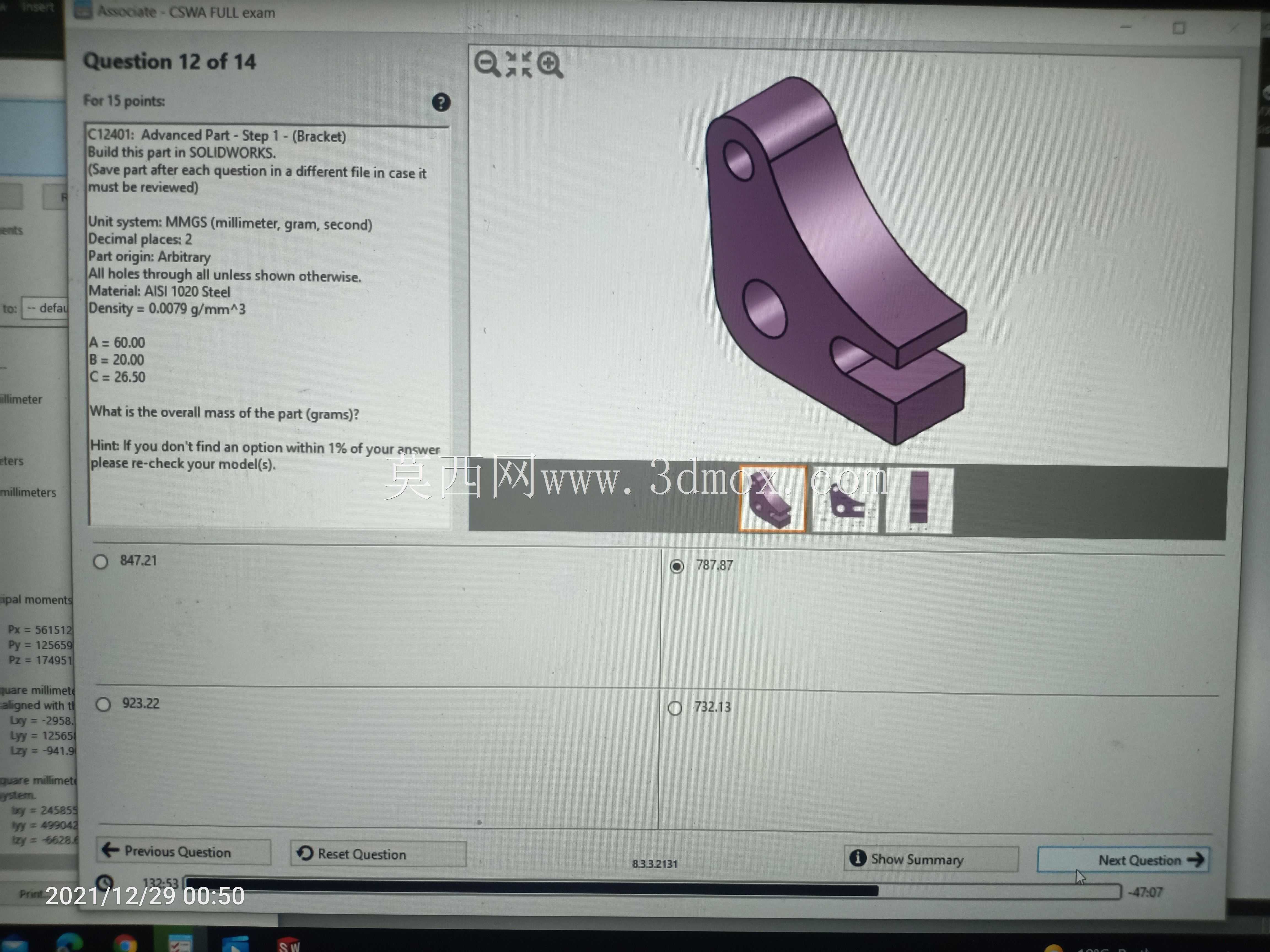

　　建模过程中需要重点关注各个特征的几何约束关系，首先以上部铰接孔的轴线作为主要设计基准，确定下部叉形结构的对称平面，再依次构建凸台、筋板、叉脚等附加特征，所有孔特征的同轴度、对称面的位置度都需要通过几何约束完全定义，避免建模过程中出现过定义或者欠定义的问题，这也是CSWA认证考核中重点关注的建模规范点——通过合理的基准选择与特征顺序，保证模型修改时的参数关联性，比如调整铰接孔直径时，对应的凸台尺寸、加强筋位置能够自动更新，不会出现特征报错的情况。实际生产中这类零件多采用铸造毛坯配合机加工的工艺制作，铰接孔与销孔的配合面需要留精加工余量，非配合面直接通过铸造毛坯成型，建模时的拔模角度、圆角设置都需要匹配铸造工艺的要求，保证零件能够顺利脱模，减少后续机加工的工序量。在装配场景中，该零件需要与销轴、连杆、复位弹簧等部件配合，摆动的极限角度通过叉槽与连杆的接触位置限位，设计时需要校核极限角度下零件与周边部件的干涉情况，预留足够的运动间隙，避免设备运行过程中出现运动干涉。
