CA6140车床用铰接式链片传动构件

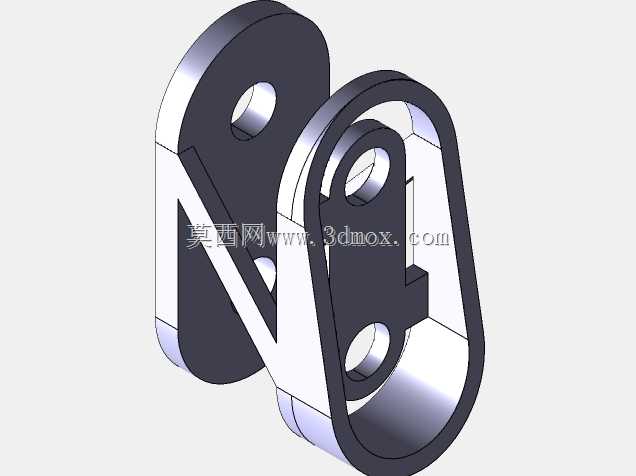

　　在普通卧式车床的进给传动系统里，这类铰接链片构件是传递进给运动扭矩、实现刀架纵向与横向走刀联动的核心受力零件之一，日常加工中不管是车削外圆、端面还是车内孔、车螺纹，只要涉及进给箱到溜板箱的运动传递，这类构件就会持续承受交变拉压载荷与铰接处的反复摩擦，其结构合理性直接影响车床进给运动的平稳性，甚至会反映到最终加工工件的表面粗糙度与尺寸精度上。从实际装机场景来看，这类构件安装在CA6140车床进给传动的铰接传动副位置，周边需要避让溜板箱的滑移齿轮轴、光杆传动支架以及床身导轨的润滑管路，因此设计时首先要明确安装边界：构件整体外轮廓采用闭合式环框加单侧支板的组合结构，环框部分的内空尺寸需要匹配配套铰接销的活动摆角范围，

　　避免传动过程中构件与相邻的传动拨叉、锁紧卡簧发生运动干涉；支板上的三个同轴度要求较高的安装孔，分别对应传动输入铰接点、中间支撑铰接点与输出连接铰接点，孔位的中心距公差需要控制在IT7级以内，否则会出现传动卡滞、进给爬行的问题，严重时还会导致铰接销过早磨损，出现进给量不准的故障。设计这类构件的时候，首先要核算额定进给载荷下的构件受力情况：CA6140车床最大进给抗力在车削大螺距螺纹时能达到近千牛，因此支板与环框的连接过渡位置不能采用直角转接，必须做圆角过渡来降低应力集中系数，避免长期交变载荷下出现疲劳断裂；铰接孔的内壁需要设计衬套安装位，预留出铜衬套的压装余量，日常维护时只需要更换磨损的铜衬套就能恢复构件的配合精度，

　　不需要整体更换构件，能大幅降低车床的日常维护成本。从结构细节来看，环框部分采用等壁厚设计，壁厚取值既要满足扭转刚度要求，避免传动过程中构件出现扭转变形导致进给误差，也要控制整体重量，减少传动副的运动惯量，保证进给启停时的响应速度；支板与环框的连接位置做了加厚处理，对应中间铰接孔的受力集中区域，加厚段的厚度比支板基础厚度高出三分之一，能有效分散铰接销传递的径向载荷。实际装配时，这类构件需要和配套的铰接销、隔套、锁紧螺母配合安装，安装后要保证铰接处的转动灵活无卡滞，轴向窜动量控制在0.1mm以内，过大会导致进给传动出现反向间隙，影响螺纹加工的螺距精度；过小则会导致铰接处润滑脂难以进入摩擦面，出现干磨加剧磨损的问题。

　　在车床的日常检修场景中，这类构件的磨损检查是进给系统维保的必查项，主要检查铰接孔的圆度误差、支板与环框连接位置是否有疲劳裂纹、构件整体是否有扭转变形，如果铰接孔磨损量超过0.2mm就需要更换衬套或者整体更换构件，否则会导致进给运动出现周期性波动，加工出的工件表面会出现规律性的振纹。从建模逻辑上来说，构建这类构件的三维模型时，首先要确定三个铰接孔的中心距参数，这是保证传动比准确的核心尺寸，之后再基于孔位向外构建支板与环框的实体轮廓，过渡圆角、安装避让槽、衬套压装台阶这些细节特征不能省略，否则后续做装配仿真、有限元受力分析的时候会出现结果偏差，也无法直接导出工程图用于生产加工。这类构件除了用在CA6140车床上，同结构尺寸的改型也能适配其他同规格卧式车床的进给传动位置，只需要根据不同机型的安装空间调整环框的外轮廓尺寸、孔位中心距，就能快速衍生出适配不同机型的配件，通用性较强。
