服务器机架配套军用锁紧箱钩结构

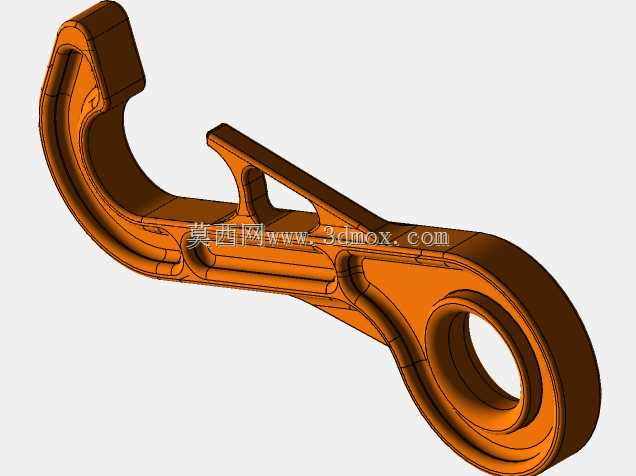

　　在军用服务器机架的快装运维场景中，这类箱钩承担着机箱模块快速锁紧、限位防脱的核心作用，区别于普通民用机柜的塑料卡扣，该构件全金属结构的设计完全适配野外机动部署、车载运输振动、高低温交变环境下的可靠连接需求，不会出现卡扣脆断、锁紧失效的问题。从结构功能来看，钩体端部的大弧度弯钩段，是直接卡入机架立柱对应卡槽的配合部位，弯钩内侧做了等曲率的贴合面设计，卡入后能与卡槽圆弧面完全贴合，避免局部应力集中导致的钩体变形，弯钩外侧的加厚凸缘，是为了在频繁插拔操作中承受侧向冲击力，即便运维人员快速推拉机箱模块，也不会出现钩端崩缺的问题。中部的镂空加强筋结构，是在保证整体结构强度的前提下做的轻量化处理，毕竟军用机动部署的设备对单件重量有严格控制，

　　每减少一克无效重量，都能提升整体装备的机动效率，该加强筋沿钩体受力方向布置，将弯钩端承受的拉力直接传导至尾部安装孔位，不会出现筋位受力断裂的问题，筋位与主体的过渡处全部做了大圆角处理，消除了铣削加工后的应力集中点，避免长期交变载荷下出现疲劳裂纹。尾部的大尺寸通孔是安装定位孔，孔位周边做了环形加厚凸台，凸台厚度比主体壁厚高出2mm，当紧固件穿过孔位锁紧时，压紧力直接作用在凸台面上，不会导致孔位周边出现压溃变形，孔的内径尺寸适配标准M8规格的锁紧销轴，销轴穿入后能与机箱侧部的联动锁紧机构连接，扳动机箱把手时就能带动箱钩完成卡入、脱开的动作，不需要额外工具操作，能大幅提升野战环境下的设备拆装效率。从安装边界来看，

　　该箱钩整体厚度控制在12mm，安装后突出机箱侧壁的尺寸不超过15mm，不会占用机架内部的布线空间，相邻机箱安装时也不会出现钩体互相干涉的问题，钩体的开合行程设计为8mm，卡入机架卡槽后的有效啮合深度为5mm，即便机架在车载运输过程中出现持续振动，钩体也不会从卡槽中脱出，同时预留的3mm间隙能抵消机架加工、机箱焊接带来的尺寸公差，避免出现加工误差导致的卡滞问题。设计过程中针对受力工况做了针对性优化，弯钩部位的受力截面做了等强度设计，从钩端到尾部安装孔的截面模量逐步变化，保证拉力传递过程中各截面的应力值均匀分布，不会出现局部应力过高的薄弱点，钩体表面的圆弧过渡全部按照R2以上的圆角设计，既方便锻压成型后的脱模，

　　也能减少后续表面处理的积液问题，适配军用装备的表面防腐处理要求。在实际使用场景中，这类箱钩不仅用于服务器机架的机箱固定，也可拓展用于同规格的军用电子设备机箱、野战通信机柜的模块锁紧，只要对应机架立柱的卡槽尺寸匹配，就能直接替换使用，不需要额外修改安装结构，钩体的承重能力按照单钩承受150kg的静拉力设计，即便满配的服务器机箱整体重量较大，四个对称布置的箱钩也能完全承担固定需求，不会出现机箱滑落的风险。
