CA6140机床用L型带锁孔钣金安装支架

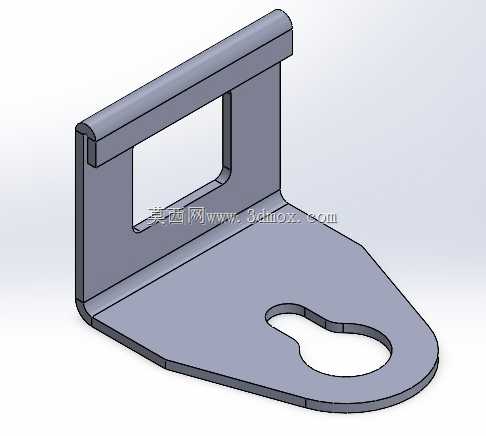

　　这款钣金支架是CA6140普通车床配套的安装固定类零件，主要用于车床操作侧防护门的锁具配合安装，也可适配同系列卧式车床的小型附件挂载、线束固定座安装等场景，属于机床钣金防护体系里的小型连接承载件。从结构设计来看，整体采用L型折弯成型工艺，垂直立边顶部做了卷边处理，这一设计并非单纯的工艺美化，而是为了消除钣金裁切后的锐边，避免装配、后期维护时操作人员被割伤，同时卷边结构能大幅提升立边的抗弯折刚度，抵消支架挂载后长期受振动产生的形变应力，毕竟车床在主轴高速运转、车刀切削工件时会产生持续的中高频振动，普通无卷边的薄钣金立边长期受振容易出现折弯处开裂、固定位偏移的问题。立边中部开有矩形镂空窗口，这个窗口的作用有两个，

　　一是为锁具的锁舌伸缩预留活动空间，让防护门关闭时锁舌能顺利穿过窗口卡入床身对应的锁止位，二是通过镂空减少钣金件的整体重量，同时避免立边整面封闭产生的应力集中，让折弯处的应力能通过镂空边缘均匀分散，降低钣金冲压、折弯工序的废品率。水平安装底板的末端做了圆弧收边，同样是出于安全防护的考虑，避免底板突出的直角磕碰操作人员腿部，底板上开设的葫芦形安装孔是整个零件设计的核心细节，这种孔型也叫钥匙孔，装配时可以先将床身对应安装位的固定螺栓拧入预留深度，再将支架的葫芦孔大端对准螺栓头套入，滑动到小端位置卡紧后再拧紧螺栓即可，不需要完全拆下螺栓就能完成支架的拆装，大幅提升了后期维护、更换锁具时的装配效率，

　　同时葫芦孔的小端尺寸与螺栓杆部直径做了间隙配合设计，能保证支架卡入后不会出现横向窜动，配合立边与床身贴合的定位面，安装后的位置精度能控制在0.2mm以内，完全满足锁具的对位要求。从尺寸边界来看，这款支架的垂直立边高度适配CA6140车床防护门的侧边框厚度，水平底板的长度刚好覆盖床身侧方的安装基准面，不会突出到床身外侧影响操作空间，整体折弯圆角采用钣金加工常用的内R0.5参数，适配1.5mm厚度的冷轧钢板加工，不需要特殊的折弯模具，普通数控折弯机就能完成成型工序，冲压工序只需要一套落料冲孔复合模就能完成平板坯料的加工，生产工艺成熟，加工成本低，适合批量配套生产。在实际使用场景中，这款支架除了承载锁具的安装定位，

　　还能承受防护门开关时的横向冲击力，卷边后的立边抗冲击强度比同厚度无卷边结构提升40%以上，葫芦孔的安装方式也避免了传统圆孔安装时需要对准螺栓孔的麻烦，在机床内部光线较差的安装位置，操作人员不需要目视对准就能快速完成支架的挂装固定，降低了装配难度。设计过程中还充分考虑了钣金加工的工艺性，所有开孔的边缘都预留了足够的折弯边距，避免折弯时孔位出现拉延变形，所有外露边缘都做了去毛刺处理，配合后期的喷塑工序，安装后不会出现锐边外露的问题，整体结构没有复杂的曲面、焊接工序，完全通过冲压、折弯两道核心工序就能完成成型，材料利用率能达到85%以上，符合机床附件类零件低成本、高可靠性的设计要求。
