A型橡胶金属复合振动吸收支座

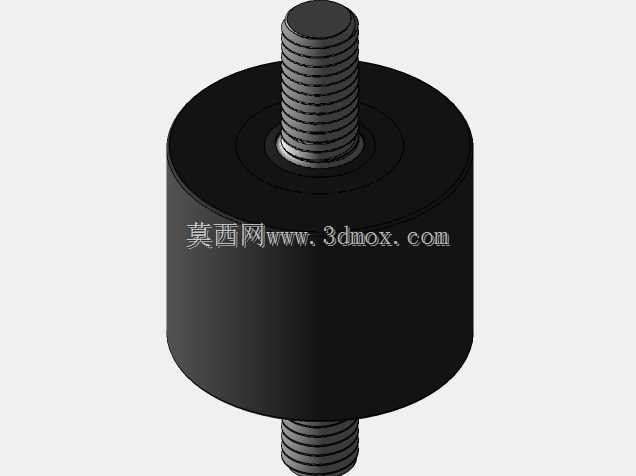

　　在工业设备的振动控制场景里，这类两端带外螺柱的圆柱型橡胶减震支座是非常常见的被动隔振元件，尤其适合小型旋转类设备的安装隔振，常见于小型离心泵、轴流散热风扇、小型液压动力单元、桌面型加工辅机这类自身存在持续微幅振动的设备与安装基座之间的连接环节。从结构设计逻辑来看，这类减震元件采用橡胶主体与两端金属螺柱硫化粘接的复合结构，中间的橡胶段为核心功能区，60肖氏硬度的丁腈类橡胶配方平衡了静刚度与动刚度的匹配关系，既可以保证设备安装后的支撑稳定性，避免设备运行过程中出现过大的横向或纵向位移，又能有效阻断设备自身产生的振动波向安装基座传递，同时也能削弱外部环境的振动传导至设备本体，保护设备内部的精密元器件不受振动干扰。

　　不同于平板式橡胶减震垫，这种两端带外螺纹的结构在安装边界上有明确的适配要求：两端螺柱分别对应设备底座的安装螺纹孔与基座的固定螺纹孔，安装时不需要额外的压板结构，直接通过螺纹旋合即可完成固定，安装效率远高于传统的嵌入式减震垫，同时螺纹连接的结构可以保证连接的可靠性，在设备存在小幅冲击载荷的场景下也不会出现减震件移位、脱落的问题。需要注意的是，这类减震支座的设计承载方向以轴向压力载荷为主，也就是设备自重沿螺柱轴向压在橡胶主体上的工况，这也是它的最优工作区间，此时橡胶的压缩变形量处于设计范围内，隔振效率可以达到设计预期；如果工况中存在持续的轴向拉伸载荷，也就是设备有向外拉扯螺柱的受力，它的许用载荷仅为压力载荷的六分之一左右，这种工况下虽然可以短时间承载，但长期使用会加速橡胶与金属粘接面的剥离，缩短元件的使用寿命，因此选型时需要优先确认受力方向，尽量避免长期受拉的安装方式。

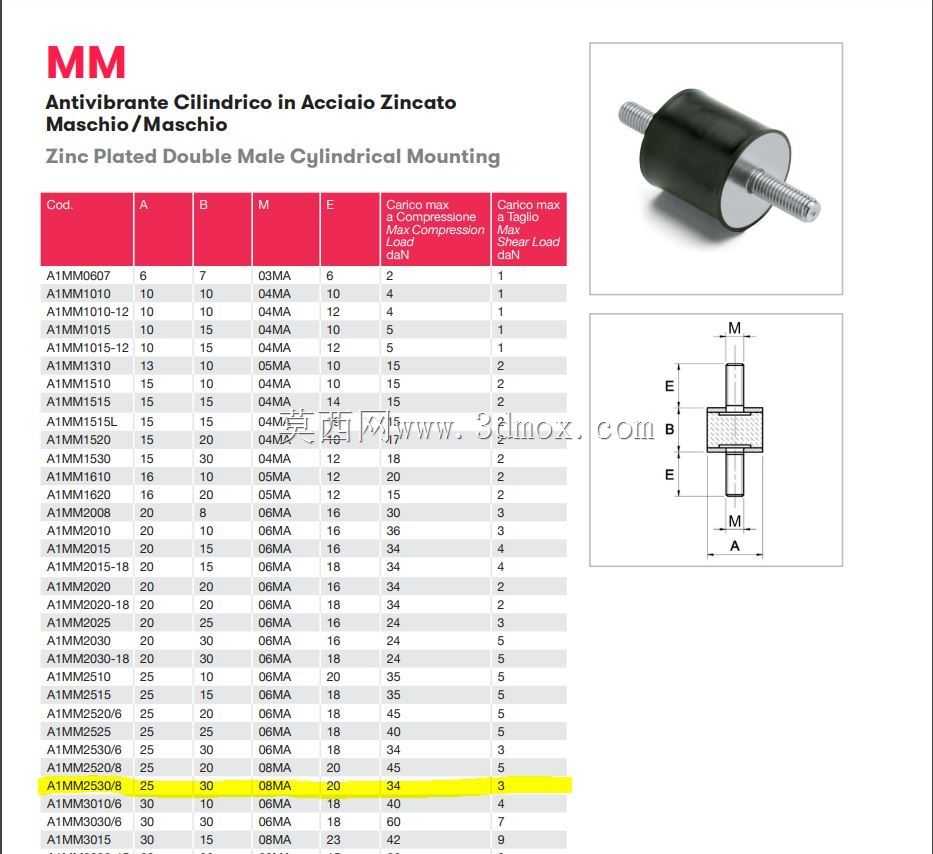

　　从尺寸适配的角度，这类减震件的橡胶主体外径、螺柱规格、橡胶段高度、螺柱伸出长度都有明确的系列化参数，选型时需要匹配设备的安装孔距、安装空间的轴向尺寸，避免出现螺柱过长顶到设备内部结构、或者橡胶主体外径过大与周边零部件干涉的问题。金属部分的表面处理采用FE/Zn12/A级镀锌工艺，符合DIN EN 12329的相关标准要求，具备基础的防锈能力，可以适应常规的工业车间环境，不需要额外做表面防腐处理；同时橡胶材质符合REACH与RoHS的环保要求，也可以应用在对环保有明确要求的民用设备、出口设备的隔振场景中。

　　在实际的设备结构设计中，选用这类减震支座时，首先需要核算单支减震件的承载重量，将设备总重量均匀分配到各个安装点的减震件上，保证每个减震件的实际承载落在其额定承载的70%-80%区间，这个区间内橡胶的变形量适中，隔振效果最好，也不会因为长期过载导致橡胶过早出现蠕变失效。如果设备的振动频率较高，可以适当选用硬度稍低的橡胶配方，提升高频振动的衰减效果；如果设备自身重量较大、振动幅值偏大，则需要选用硬度稍高的橡胶配方，保证支撑刚度，避免设备运行时出现过大的晃动。安装过程中需要注意控制螺柱的旋合深度，不要将螺柱过度旋入导致橡胶端面直接与安装面硬接触，留出微小的间隙保证橡胶可以自由变形，才能发挥应有的隔振作用。另外这类减震件属于橡胶类易损件，长期使用后橡胶会出现自然老化、刚度变化的问题，在设备的定期维护中需要检查橡胶表面是否有裂纹、粘接面是否有脱胶迹象，及时更换失效的减震件，避免振动传递过大导致设备连接螺栓松动、内部元器件损坏等连锁问题。
