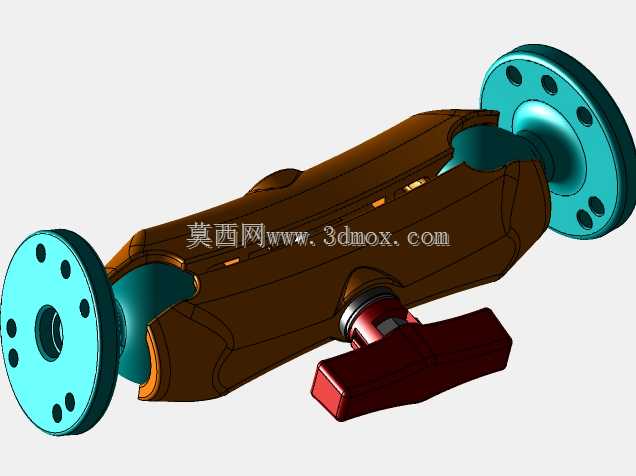

CA6140车床用带法兰手柄式旋转托架结构

　　在普通卧式车床的切削加工工况中，刀架区域、冷却管路排布以及辅助工装的走线往往需要配套的支撑转向构件，这款适配CA6140车床的旋转托架，正是针对车床周边管路、辅助工装的角度调整与固定需求设计的支撑部件。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，日常加工中会涉及不同长度轴类、盘类零件的车削作业，冷却润滑液的输送管路、气动夹具的供气管路如果采用硬连接排布，在更换加工工位、调整刀架角度时很容易出现管路弯折、干涉刀架运动轨迹的问题，这款旋转托架可以通过两端的法兰结构固定在车床床身的预设安装位或者相邻的工装基座上，中部的旋转结构能够带动穿过托架内部的管路或者固定在托架上的小型辅助工装实现一定角度的转向调整，搭配侧面的T型手动手柄，操作人员在加工准备阶段不需要额外工具，直接扳动手柄就能完成旋转角度的锁紧与释放，调整到位后拧紧手柄即可锁定位置，避免加工过程中因为机床振动出现托架移位、管路偏移的问题。

　　从结构设计思路来看，这款托架的主体采用了流线型的包覆式壳体设计，内部预留了足够的通腔空间，既可以容纳多根直径较小的冷却、供气软管穿过，也可以在壳体上加装小型的走线卡扣固定传感器线路，避免加工过程中切屑飞溅刮伤线路外层。两端的连接法兰采用了标准的螺栓孔排布，法兰端面做了凸台定位结构，安装时可以直接和配套的法兰基座贴合定位，不需要反复调整同轴度，法兰盘上的通孔采用了均匀分布的设计，能够适配不同角度的初始安装需求，不管是水平安装在床身侧壁还是垂直安装在溜板箱旁的基座上，都能通过调整法兰的固定角度让托架的旋转轴处于合适的工作方位。侧面的锁紧手柄采用了加宽的T型结构，手柄表面做了防滑的棱角处理，操作人员戴劳保手套操作时也能顺利施力，不会出现打滑的问题，手柄和内部锁紧机构的连接部位做了密封处理，能够阻挡车床加工产生的细小切屑、切削液渗入旋转副内部，延长构件的使用寿命。

　　从安装边界与尺寸适配角度来说，这款托架两端法兰的外径、螺栓孔中心距都是按照CA6140车床常用的辅助安装接口尺寸设计的，安装时不需要对车床原有结构进行打孔、焊接改造，直接利用床身上预留的辅助安装螺纹孔就能完成固定，托架整体的旋转行程覆盖了车床加工时管路需要调整的常用角度范围，旋转过程中壳体的外轮廓不会和车床的溜板箱、刀架手柄、四方刀架的运动轨迹产生干涉，在最大旋转角度下，托架下端的手柄也不会碰到床身导轨或者加工工件，避免调整角度时出现碰撞隐患。托架的旋转副采用了耐磨的配合面设计，长期反复调整角度也不会出现明显的间隙松动，锁紧后能够承受管路拉扯、小型工装挂载产生的径向载荷，不会因为切削过程中的持续振动出现角度偏移。在实际的机床改造与工装配套场景中，这类旋转托架除了用于固定管路，也可以作为小型辅助支架的转向基座，比如加装小型的切削液喷嘴架、工件定位挡块时，通过托架的旋转功能就能快速调整辅助构件的工作位置，不需要反复拆装固定螺栓，能够大幅缩短加工前的准备时间，提升车床的换产调整效率。不同于普通的固定式管夹支架，这款带旋转锁紧功能的托架专门针对车床加工现场的多粉尘、多切削液、存在持续振动的工况做了结构优化，没有多余的外露缝隙，日常清理时只需要擦拭壳体表面就能去除附着的切屑和切削液残留，维护成本极低，非常适合普通卧式车床的日常工装配套与管路改造使用。
